כיסוי סליל
J066172021-08-02
כללי
מספרי ערכה
57300213, 57300214, 57300289
דגמים
למידע אודות התאמה לדגם, עיין בסעיף P & A בקטלוג הקמעונאי או בפרק על חלקים ואביזרים של www.harley-davidson.com (אנגלית בלבד).
אזהרההתקנה
| 1. | הסר את הנתיך הראשי. ראה מדריך למשתמש. | |
| 2. | הסר ציוד מקורי (OE) בורג התקנת סליל. השלך. | |
| 3. | התקן כיסוי סליל מעל הסליל. a.
ערכות:
57300213, 57300214.
בורג (1) וכיסוי סליל (2).
b.
ערכות:
57300289.
בורג (1), דסקית (4), כיסוי סליל (2) ותותב מרווח (3).
| |
| 4. | הדק את הבורג (1). a. ערכות: 57300213, 57300214. מומנט: 14,9–18,9 N·m (11–14 ft-lbs) b. ערכות: 57300289. מומנט: 14,9–16,3 N·m (11–12 ft-lbs) |
חלקי שירות

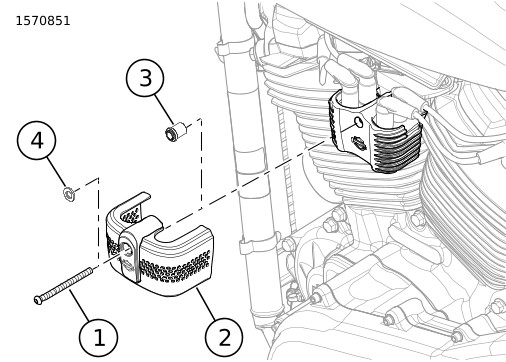

תרשים 1. חלקי שירות
טבלה 1. חלקי שירות
ערכה | פריט | תיאור (כמות) | מספר חלק |
|---|---|---|---|
57300213 | 1 | בורג, כרום | 10200731 |
2 | כיסוי סליל | לא נמכר בנפרד | |
57300214 | 1 | בורג, שחור | 10200730 |
2 | כיסוי סליל | לא נמכר בנפרד | |
57300289 | 1 | בורג, ציפוי אבץ | 10201184 |
2 | כיסוי סליל | לא נמכר בנפרד | |
3 | תותב מרווח | 12400199 | |
4 | דיסקית | 10300130 |
