ערכת רפידות דוושת בלם
J065112019-08-21
טבלה 1. מידע כללי
ערכות | כלים מוצעים | רמת המיומנות(1) | זמן |
|---|---|---|---|
ערכות דוושות: 50600266, 50600267, 50600268,50600269, 50600346, 50600347 ערכות עיטורים: 50600290, 50600291, 50600292, 50600293, 50600294, 50600295, 50600296, 50600297, 50600365, 50600366, 50600367, 50600368 | משקפי בטיחות, מפתח מומנט |  | 1 שעה |
(1) נדרש הידוק עד לערך המומנט או כלים וטכניקות מתונים אחרים
תכולת הערכה

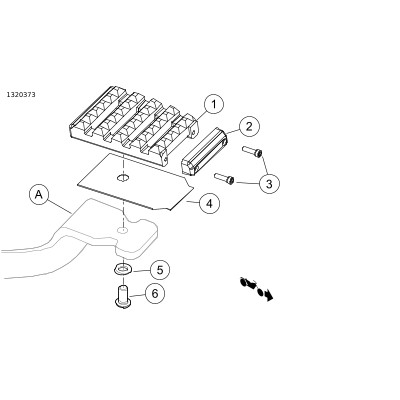

תרשים 1. תכולת הערכה: חלקי משטח דוושת בלם
טבלה 2. תכולת הערכה: חלקי משטח דוושת בלם
 | פריט | כמות | תיאור | מספר חלק | הערות |
|---|---|---|---|---|---|
 | 1 | 1 | משטח דוושת בלם, גדול, ערכות 50600266, 50600268, 50600346, 50600347, 50600365, 50600366, 50600367, 50600368 | לא נמכר בנפרד | |
| משטח דוושת בלם, קטן, ערכות 50600267, 50600269 | לא נמכר בנפרד | |||
| 2 | 1 | עיטור, משטח דוושת בלם, גדול, ערכות 50600266, 50600268, 50600346, 50600347, 50600365, 50600366, 50600367, 50600368 | לא נמכר בנפרד | |
| עיטור, משטח דוושת בלם, קטן, ערכות 50600267, 50600269 | לא נמכר בנפרד | |||
| 3 | 2 | בורג, ראש כפתור, ערכות 50600266, 50600267, 50600268, 50600269 | 50600323 | מומנט פיתול: 1.7-2.3 ניוטון מטר (15-20 פאונד-אינץ‘) |
| בורג, ראש כפתור, ערכות 50600346, 50600347 | 10200662 | מומנט פיתול: 1.7-2.3 ניוטון מטר (15-20 פאונד-אינץ‘) | ||
| 4 | 1 | אינסרט, משטח דוושת בלם, גדול, ערכות 50600266, 50600268, 50600346, 50600347 | לא נמכר בנפרד | |
| אינסרט, משטח דוושת בלם, קטן, ערכות 50600267, 50600269 | לא נמכר בנפרד | |||
| 5 | 1 | דסקית, ערכות 50600266, 50600267, 50600268, 50600269 | 12408 | |
| דסקית, ערכות 50600346, 50600347 | 6333 | |||
| 6 | 1 | בורג, ראש שקוע, ערכות 50600266, 50600267, 50600268, 50600269, 50600346, 50600347 | 10200663 | מומנט פיתול: 26 ניוטון מטר (19 פאונד-אינץ‘) |
פריטים שהוזכרו בטקסט אבל אינם נכללים בערכה. | |||||
| A | ידית בלם רגל | |||
הערה
יש לוודא שכל התכולה נמצאת בערכה לפני שמתקינים אותה או שמסירים פריטים מכלי הרכב.
כללי
דגמים
למידע אודות התאמת דגם עיין בסעיף P & A בקטלוג הקמעונאי או בפרק על חלקים ואביזרים של www.harley-davidson.com (אנגלית בלבד).
ודא שאתה משתמש בגרסה העדכנית ביותר של דף ההוראות. היא זמינה ב: www.harley-davidson.com/isheets
יש ליצור קשר עם מרכז התמיכה ללקוחות של Harley-Davidson בטלפון 1-800-258-2464 (ארה“ב בלבד) או 1-414-343-4056.
דרישות התקנה
אזהרההבטיחות של הרוכב והנוסע תלויה בהתקנה נכונה של הערכה הזאת. אם אינך מסוגל לבצע את הנוהל או אם אין לך הכלים הנכונים, בצע את ההתקנה בסוכנות Harley-Davidson. התקנה לא נאותה של הערכה הזאת עלולה לגרום למוות או פגיעה חמורה. (00308b)
הסר
| 1. | הסר את כיסוי דוושת הבלם שמותקן על רגלית הבלם (A). |
התקנה
| 1. | ראה איור 1 . יישר והחלק את משטח דוושת הבלם (1) והאינסרט (4) החדשים אל הקצה של רגלית הבלם (A). | |
| 2. | הרכב דסקית (5) ובורג (6) רגילים. | |
| 3. | הברג את הבורג (6) דרך החור ברגלית הבלם (A) לתוך הצד האחורי של משטח דוושת הבלם (1). הדק. מומנט: 26 N·m (19 ft-lbs) |
החלף את העיטור או את יתד הבלאי
| 1. | ראה איור 1 . הסר את הברגים (3). | |
| 2. | החלף את העיטור או את יתד הבלאי (2) לפי הצורך. | |
| 3. | טפטף טיפה אחת של חומר לאיטום תבריגים (threadlocker) על הברגים (3).LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (חומר בדרגה בינונית לאטימה ולנעילת תבריגים; כחול) (99642-97) | |
| 4. | התקן את הברגים (3). הדק. מומנט: 1,7–2,3 N·m (15–20 in-lbs) |
