מסילת תומך תיקי אוכף
J066382018-08-20
כללי
מספר ערכה
90201777
דגמים
למידע אודות התאמה לדגם, עיין בסעיף P & A בקטלוג הקמעונאי או בפרק על חלקים ואביזרים של www.harley-davidson.com (אנגלית בלבד).
דרישות התקנה
אזהרההבטיחות של הרוכב והנוסע תלויה בהתקנה נכונה של הערכה הזאת. אם אינך מסוגל לבצע את הנוהל או אם אין לך הכלים הנכונים, בצע את ההתקנה בסוכנות Harley-Davidson. התקנה לא נאותה של הערכה הזאת עלולה לגרום למוות או פגיעה חמורה. (00308b)
אזהרהאל תחרוג מעבר למשקל המרבי המותר בתיקי האוכף. שים משקל שווה בכל תיק. משקל עודף בתיקי האוכף עלול לגרום לאובדן השליטה, וכתוצאה מכך לגרום למוות או פגיעה חמורה. (00383a)
הערה
אל תחרוג מקיבולת התיק, עד
4,5 kg (10 lb)
קיבולת לכל צד.
רכישה נפרדת של ערכת הסטת אור אחורי 67800802 או 67800830.
התקנה
| 1. | התקן את ערכת הסטת אור אחורי 6780082 או 67800830 לפני התקנת מסילות תמיכה. נמכר בנפרד הערה הסר בורג פגוש אחד בכל פעם כדי לא לאבד את לוחית האום שמאחורי תומך הפגוש.
| |

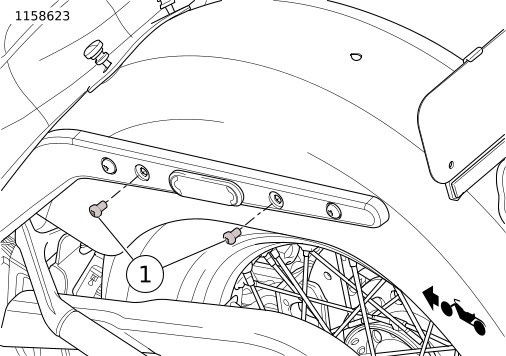

| 2. | See Figure 1. שחרר את בורגי התמיכה של הפגוש (1). |  תרשים 1. הסרת הבורג - הפגוש האחורי |
| 3. | See Figure 1. הסר את הבורג האחורי (1), השלך. | |

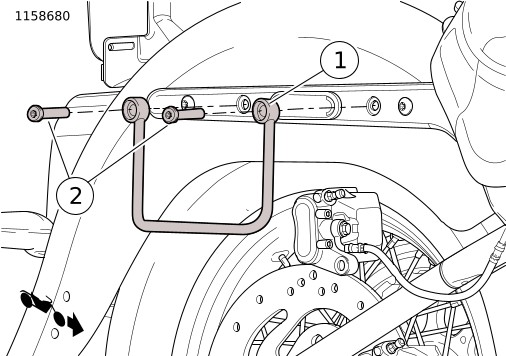

| 4. | See Figure 2. התקן מסילת תמיכה (1) תמיכת פגוש אחורי באמצעות בורג (2) מהערכה. | |
| 5. | הסר את הבורג הקדמי, השלך. | |
| 6. | See Figure 2. התקן מסילת תמיכה קדמית (1) של הפגוש באמצעות בורג (2) מהערכה. | |
| 7. | לאבטח את שני הברגים. הדק. מומנט: 28–36 N·m (21–27 ft-lbs) | |
| 8. | חזור על שלבים 2 עד 7 בצד השני של הרכב. |
חלקי שירות
תרשים 2. חלקי שירות: מסילת תמיכה בתיקי אוכף
טבלה 1. חלקי שירות: מסילת תמיכה בתיקי אוכף
פריט | תיאור (כמות) | מספר חלק |
|---|---|---|
1 | מסילת תמיכה, LH מסילת תמיכה, RH | 90201778 90201779 |
2 | בורג, Torx , w/lockpatch, ארוך (4) בורג, Torx , w/lockpatch, קצר (4) | 10200033 10200601 |
