עמם פליטה מסוג CANNON של SCREAMIN' EAGLE® STREET
941000742023-02-16
מידע כללי
טבלה 1. מידע כללי
ערכות | כלים מוצעים | רמת המיומנות(1) |
|---|---|---|
65600389 | משקפי בטיחות, מפתח מומנט, Loctite 243 (כחול), Loctite 262 (אדום) |  |
(1) כלים מיוחדים או טכניקות מיוחדות שנחוצים לצורך ההתקנה
תכולת הערכה

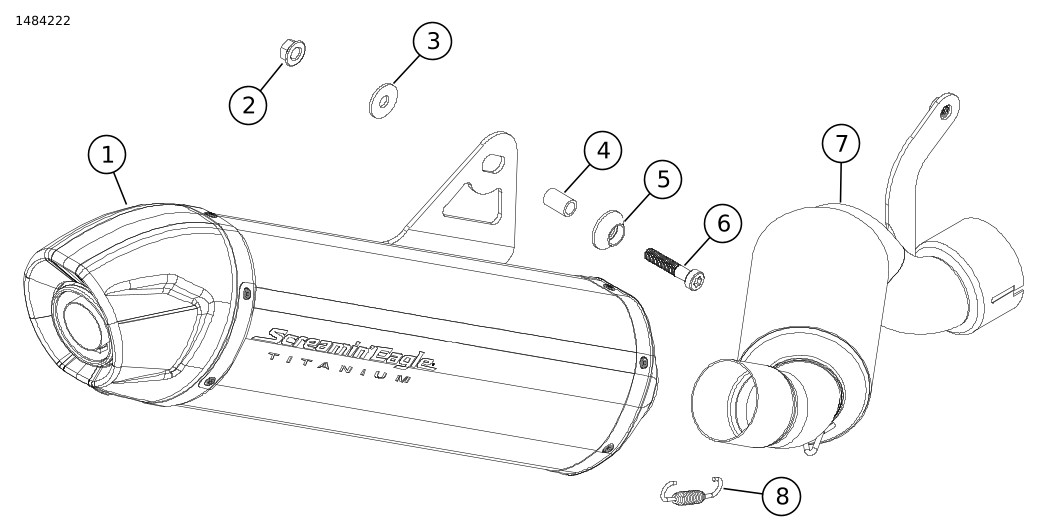

תרשים 1. תכולת הערכה: עמם פליטה מסוג Cannon של Screamin' Eagle® Street
טבלה 2. תכולת הערכה: עמם פליטה מסוג Cannon של Screamin' Eagle® Street
 | יש לוודא שכל התכולה נמצאת בערכה לפני שמתקינים אותה או שמסירים פריטים מכלי הרכב. | ||||
|---|---|---|---|---|---|
פריט | כמות | תיאור | מספר חלק | הערות | |
 | 1 | 1 | עמם-פליטה (אגזוז) | 64901004 | |
| 2 | 1 | אום מאוגנת | 10100154 | |
| 3 | 1 | דיסקית | 10300237 | |
| 4 | 1 | תותב מרווח | 10600079 | |
| 5 | 1 | דסקית ייעודית | 10600081 | |
| 6 | 1 | בורג | 10201208 | |
| 7 | 1 | צינור אמצעי | 65600396 | |
| 8 | 1 | קפיץ | 65500112 | |
כללי
דגמים
למידע על ההתאמה לדגמים ניתן לעיין בקטלוג הקמעונאי של חלקים ואביזרים (Parts and Accessories) (P&A) או בדף "Parts and Accessories" (חלקים ואביזרים) באתר www.harley-davidson.com .
ודא שאתה משתמש בגרסה העדכנית ביותר של דף ההוראות. היא זמינה ב: h-d.com/isheets
יש ליצור קשר עם מרכז התמיכה ללקוחות של Harley-Davidson בטלפון 1-800-258-2464 (ארה“ב בלבד) או 1-414-343-4056.
דרישות התקנה
- יש לרכוש בנפרד את החבק (מס' חלק 65900015).
- בדגמים בינלאומיים, יש לרכוש בנפרד את החבק (מס' חלק 65900015) ואת האטם (מס' חלק 65900056).
ניתן למצוא את פריטים אלה אצל סוכן Harley-Davidson.
אזהרההבטיחות של הרוכב והנוסע תלויה בהתקנה נכונה של הערכה הזאת. אם אינך מסוגל לבצע את הנוהל או אם אין לך הכלים הנכונים, בצע את ההתקנה בסוכנות Harley-Davidson. התקנה לא נאותה של הערכה הזאת עלולה לגרום למוות או פגיעה חמורה. (00308b)
אזהרההבטיחות של הרוכב והנוסע תלויה בהתקנה נכונה של הערכה הזאת. השתמש בהליכי הטיפול המתאימים שבמדריך. אם אינך מסוגל לבצע את הנוהל או אם אין לך הכלים הנכונים, בצע את ההתקנה בסוכנות Harley-Davidson. התקנה לא נאותה של הערכה הזאת עלולה לגרום למוות או פגיעה חמורה. (00333b)
הערה
גיליון הנחיות זה מתייחס למידע במדריך השירות. יש צורך במדריך הטיפולים לאופנועים מהשנה ומהדגם המסוימים לצורך ההתקנה הזו. ניתן לקבל אותו דרך:
- סוכנות של Harley-Davidson.
- פורטל המידע על תיקונים של Harley-Davidson (H-D Service Information Portal): הגישה היא למנויים; מכיל מידע עבור רוב דגמי שנת 2001 והדגמים החדשים יותר. למידע נוסף ראה את השאלות הנפוצות על מנויים .
הכנה
| 1. | הסר את הנתיך הראשי. עיין במדריך הטיפולים. | |
| 2. | איור 2 הסר את הברגים (1). a. הסט וקבע את מכלול משענת הרגל של הרוכב (2). |
הסר
| 1. | איור 3 הרפה את הידוק חבק העמם (3). | |
| 2. | הסר את בורג הכתף (2) מתושבת הצינור האמצעי. שמור לשימוש בהמשך. | |
| 3. | הסר והשלך את בורג הכתף (1) מתושבת התמיכה. | |
| 4. | הסר את מכלול מערכת הפליטה המקורית בשלמותו. a. השלך את חבק העמם המקורי (3). |

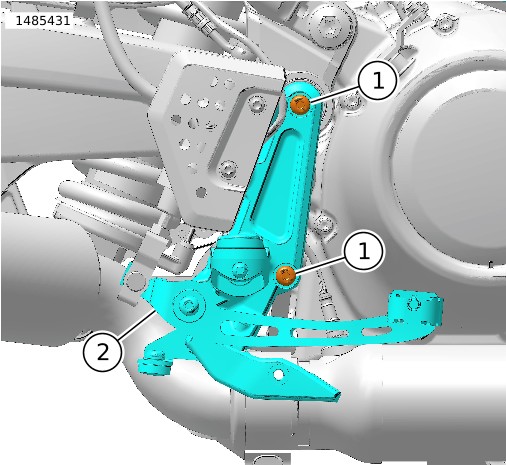

| 1 | בורג (2) |
| 2 | משענת רגל של הרוכב |
תרשים 2. הדום רוכב

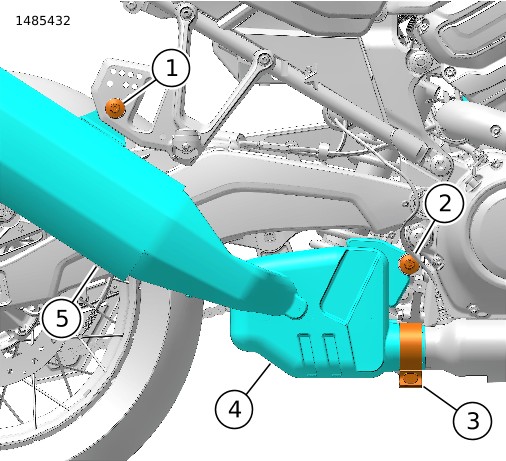

| 1 | בורג כתף (תושבת תמיכה) |
| 2 | בורג כתף (צינור אמצעי) |
| 3 | חבק עמם |
| 4 | צינור אמצעי |
| 5 | עמם-פליטה (אגזוז) מקורי |
תרשים 3. מכלול מערכת פליטה מקורי
התקנה
| 1. | איור 4 חבר את הצינור האמצעי (4) לעמם הפליטה (6). | |
| 2. | חבר את קפיץ עמם הפליטה (5) ללשוניות ההרכבה של הקפיץ בצינור האמצעי ובעמם. | |
| 3. | התקן את חבק העמם החדש (3) על הצינור האמצעי (4). | |
| 4. | הערה דגמים בינלאומיים: התקן את האטם החדש (מס' חלק 65900056) לפני התקנת הצינור האמצעי. a. כוון את תושבת ההתקנה (2) מול החור. | |
| 5. | איור 5 שים את תושבת עמם הפליטה מאחורי תושבת התמיכה של מדרך המוט של הנוסע (1). a. מקם את הרכיבים זה מול זה והתקן את תותב המרווח (4). | |
| 6. | התקן את אביזרי החיבור בצורה רופפת (2, 3, 5, 6). a. מרח חומר לנעילת תבריגים על הבורג (6).LOCTITE 262 HIGH STRENGTH THREADLOCKER AND SEALANT (חומר בדרגה גבוהה לאטימה ולנעילת תבריגים; אדום) (94759-99) | |
| 7. | איור 6 מרח חומר לנעילת תבריגים על בורג הכתף של הצינור האמצעי (1) שהוסר קודם.LOCTITE 262 HIGH STRENGTH THREADLOCKER AND SEALANT (חומר בדרגה גבוהה לאטימה ולנעילת תבריגים; אדום) (94759-99) | |
| 8. | התקן בורג (1). הדק. מומנט: 13,6–16,3 N·m (10–12 ft-lbs) בורג כתף של הצינור האמצעי | |
| 9. | הדק את חבק העמם (2). מומנט: 52–58 N·m (38–43 ft-lbs) חבק עמם | |
| 10. | איור 5 הדק את הבורג (6). מומנט: 13,6–16,3 N·m (10–12 ft-lbs) בורג כתף של עמם הפליטה |

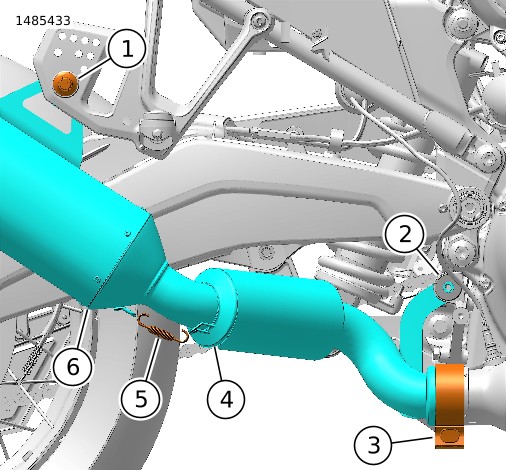

| 1 | מכלול אביזרי חיבור |
| 2 | תושבת התקנה |
| 3 | חבק עמם |
| 4 | צינור אמצעי |
| 5 | קפיץ עמם-פליטה (אגזוז) |
| 6 | עמם-פליטה (אגזוז) |
תרשים 4. מכלול עמם-פליטה (אגזוז) של Screamin Eagle

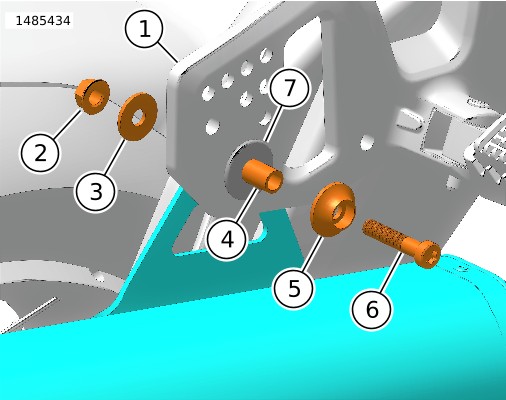

| 1 | תושבת תמיכה של מדרך מוט |
| 2 | אום מאוגנת |
| 3 | דסקית שטוחה |
| 4 | תותב מרווח |
| 5 | דסקית מיוחדת |
| 6 | בורג |
| 7 | חבק |
תרשים 5. אביזרי חיבור של עמם-פליטה (אגזוז)

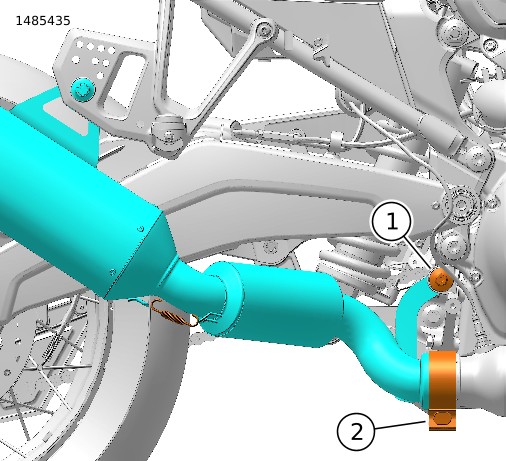

| 1 | בורג כתף (צינור אמצעי) |
| 2 | חבק עמם |
תרשים 6. בורג תושבת התקנה
סיום
| 1. | איור 2 התקן את משענת הרגל של הרוכב (2). | |
| 2. | נקה את תבריגי הברגים (1) ואת החורים במסגרת. | |
| 3. | מרח חומר לנעילת תבריגים על הברגים (1).LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (חומר בדרגה בינונית לאטימה ולנעילת תבריגים; כחול) (99642-97) | |
| 4. | התקן את הברגים (1). הדק. מומנט: 28,5–31,5 N·m (21–23 ft-lbs) בורג משענת הרגל של רוכב | |
| 5. | התקן את הנתיך הראשי. עיין במדריך הטיפולים. |
