ערכת כיסוי קונסולה

941001702022-02-22

מידע כללי

טבלה 1. מידע כללי

ערכות	כלים מוצעים	רמת המיומנות⁽¹⁾
52300409	משקפי בטיחות, אלכוהול איזופרופיל, עיפרון שמן	מפתח ברגים 1 Dark

(1) נדרשים רק כלים פשוטים וטכניקות פשוטות

תכולת הערכה

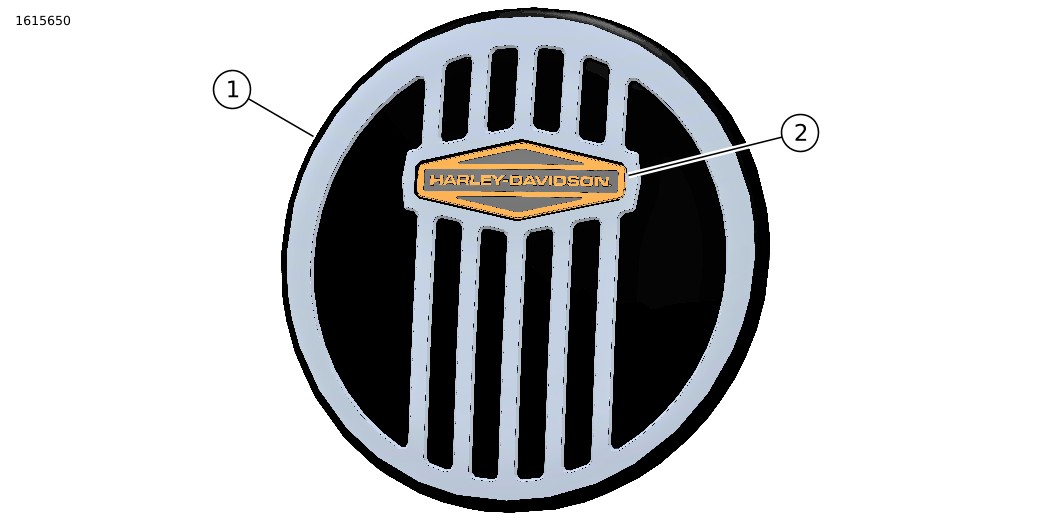

תרשים 1. תכולת הערכה: ערכת כיסוי קונסולה

טבלה 2. תכולת הערכה: ערכת כיסוי קונסולה

יש לוודא שכל התכולה נמצאת בערכה לפני שמתקינים אותה או שמסירים פריטים מכלי הרכב.
פריט	כמות	תיאור	מספר חלק	הערות
1	1	ערכת כיסוי קונסולה	לא נמכר בנפרד
2	1	Medallion	לא נמכר בנפרד

כללי

דגמים

למידע על ההתאמה לדגמים ניתן לעיין בקטלוג הקמעונאי של חלקים ואביזרים (Parts and Accessories) (P&A) או בדף "Parts and Accessories" (חלקים ואביזרים) באתר www.harley-davidson.com .

ודא שאתה משתמש בגרסה העדכנית ביותר של דף ההוראות. היא זמינה ב: h-d.com/isheets

יש ליצור קשר עם מרכז התמיכה ללקוחות של Harley-Davidson בטלפון 1-800-258-2464 (ארה“ב בלבד) או 1-414-343-4056.

דרישות התקנה

אזהרה

הבטיחות של הרוכב והנוסע תלויה בהתקנה נכונה של הערכה הזאת. אם אינך מסוגל לבצע את הנוהל או אם אין לך הכלים הנכונים, בצע את ההתקנה בסוכנות Harley-Davidson. התקנה לא נאותה של הערכה הזאת עלולה לגרום למוות או פגיעה חמורה. (00308b)

הכנה

1.	איור 1 קישוט Bond (2) לכיסוי קונסולה (1). a. הקישוט צריך להיות במרווחים שווים.
2.	איור 2 בדוק התאמת כיסוי הקונסולה (3).
3.	נקה את אזור הקונסולה (2) באלכוהול איזופרופיל. נקה במטלית שאינה משירה סיבים.
4.	השתמש בעיפרון שמן כדי לסמן את המיקום.

התקנה

טמפרטורת הסביבה במהלך ההתקנה צריכה להיות לפחות 20 מעלות צלזיוס (68 פרנהייט).
התקנה בטמפרטורה מתחת ל-20 מעלות צלזיוס (68 פרנהייט) תגרום כשל לחומר ההדבקה.
אל תשפשף או תשייף את השטח שבו יותקנו התותבים.
לאחר ההתקנה, יש להמתין 24 שעות לפחות לפני חשיפת האזור לשטיפה נמרצת, סילון מים חזק או מזג אוויר קיצוני.

1.	איור 2 הסר את הציפוי של חומר ההדבקה של כיסוי הקונסולה (3).
2.	התקן את כיסוי הקונסולה(3) בעזרת הסימנים המנחים שנעשו קודם לכן.
3.	הפעל לחץ חזק ויציב במקום למשך דקה אחת.

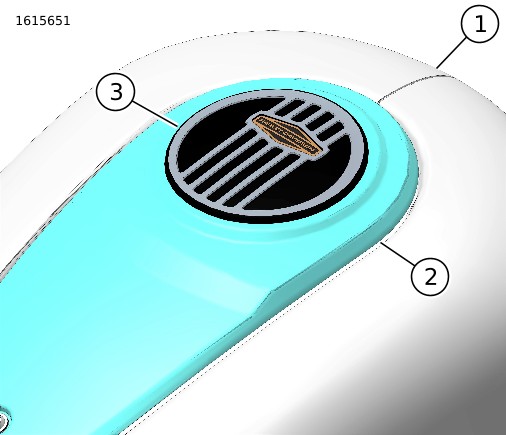

1	כיסוי תיבת אוויר
2	מסוף
3	כיסוי קונסולה

תרשים 2. כיסוי קונסולה מותקן
