מושב אחורי TOURING
J054362023-09-15
כללי
מספר ערכה
52400040, 52400140, 52400141
דגמים
למידע אודות התאמה לדגם, עיין בסעיף P & A בקטלוג הקמעונאי או בפרק על חלקים ואביזרים של www.harley-davidson.com (אנגלית בלבד).
אזהרהאין להתקין ערכות מושב אלו באופנועים אשר אינם מצוידים ברצועת אחיזה של הרגלית ורגלית לנוסע. אם מדרכי המוט ורצועות האחיזה אינם מותקנים, הנוסע עלול ליפול מהאופנוע כשהוא בתנועה, או להיאחז ברוכב וכתוצאה מכך לגרום לאובדן שליטה, מוות או פציעה חמורה. (00410b)
אזהרההבטיחות של הרוכב והנוסע תלויה בהתקנה נכונה של הערכה הזאת. אם אינך מסוגל לבצע את הנוהל או אם אין לך הכלים הנכונים, בצע את ההתקנה בסוכנות Harley-Davidson. התקנה לא נאותה של הערכה הזאת עלולה לגרום למוות או פגיעה חמורה. (00308b)
התקנה
התקן את המושב האחורי
| 1. | ראה איור 1 . אם המושב מותקן, הסר את אומי ההרכבה של המושב (B) ואת המושב היחיד (A). | |
| 2. | התקן רצועת האחיזה (2) על הנעצים שמהם הוסרו אומי ההרכבה למושב. | |
| 3. | התקן מושב יחיד(A) ואומים להרכבת המושב (B) מעל רצועות האחיזה. | |
| 4. | התקן מושב אחורי TOURING דרך רצועת האחיזה (2), על אומי הרכבת המושב: a. החלק לתוך שני החריצים בבסיס המושב האחורי על המגרעות באומים להתקנת המושב. b. ודא שהלשונית בחלק הקדמי של המושב משתלבת בחריץ. הערה אם החומרה להרכבת המושב לא קיימת בציוד המקורי (OE), ערכת חומרת מושב ניתנת להסרה (חלק מס' 51676-97A) זמינה לרכישה בנפרד. | |
| 5. | הצמידו את החלק האחורי של המושב האחורי לפנדר באמצעות חומרת הרכבת המושב (C) מהמושב הדו-מושבי OE. הרימו את המושב כדי לוודא שהוא מאובטח. |
הסירו את המושב האחורי.
| 1. | ראה איור 1 . הסירו את חומרת הרכבת המושב (C) בחלק האחורי של המושב האחורי. | |
| 2. | משכו את המושב האחורי (1) לאחור כדי להתנתק מאומי הרכבת המושב. | |
| 3. | במידת הצורך, הסירו את אומי ההרכבה של המושב (B) ואת מושב היחיד (A). הסירו את רצועת האחיזה (2). | |
| 4. | התקן אומי הרכבת מושב יחיד ואומי התקנת מושב מעל הברגים. וודאו שהלשונית בקדמת המושב נכנסה לתוך החריץ שבמסגרת. הרימו את המושב כדי לוודא שהוא מאובטח. | |
| 5. | כסו את אומי ההרכבה של המושב עם דש העור בחלק האחורי של המושב. | |
| 6. | הסירו את מכסה הכרום (4) מתחתית המושב האחורי. התקן את המכסה לתוך חור הרכבה של המושב האחורי בפגוש. |
חלקי שירות

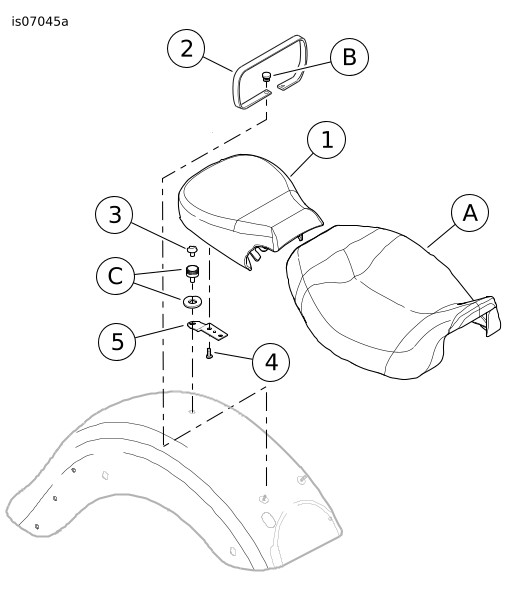

תרשים 1. חלקי שירות: מושב אחורי TOURING
טבלה 1. חלקי שירות
פריט | תיאור (כמות) | מספר חלק |
|---|---|---|
1 | מושב אחורי | לא נמכר בנפרד |
2 | רצועת אחיזה (לערכה 52400040) רצועת אחיזה (לערכה 52400140) רצועת אחיזה (לערכה 52400141) | 52400027 52400036 52400035 |
3 | מכסה, פלסטיק (כרום) | 762 |
4 | בורג, TORX, (2) | 941 |
5 | תושבת, הרכבת מושב | 51652-97A |
פריטים שהוזכרו בטקסט אבל אינם נכללים בערכה. | ||
A | מושב יחיד | |
B | אום הרכבת המושב (2) | 3633 |
C | חומרה להרכבת המושב | 51676-97A |
