תיקי אוכף רכים
941001152021-06-22
מידע כללי
טבלה 1. מידע כללי
ערכות | כלים מוצעים | רמת המיומנות(1) |
|---|---|---|
90202107 | משקפי בטיחות, מפתח מומנט |  |
(1) נדרש הידוק עד לערך המומנט או כלים וטכניקות מתונים אחרים
תכולת הערכה

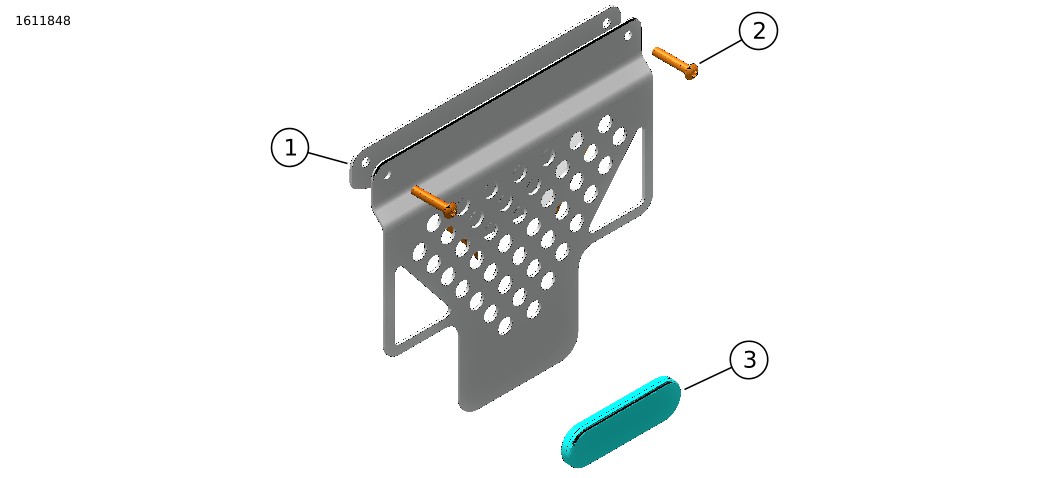

תרשים 1. תכולת הערכה: תיקי אוכף רכים
טבלה 2. תכולת הערכה: תיקי אוכף רכים
 | יש לוודא שכל התכולה נמצאת בערכה לפני שמתקינים אותה או שמסירים פריטים מכלי הרכב. | ||||
|---|---|---|---|---|---|
פריט | כמות | תיאור | מספר חלק | הערות | |
 | 1 | 2 | תושבת תמיכה, תיק אוכף | 67900650 | |
| 2 | 4 | בורג, ראש כפתור, M6 | 10201320 | |
| 3 | 2 | רפלקטור, אדום | 67900205A | |
| 4 | 2 | תיק אוכף רך | 90202251 | לא מוצג |
כללי
דגמים
למידע על ההתאמה לדגמים ניתן לעיין בקטלוג הקמעונאי של חלקים ואביזרים (Parts and Accessories) (P&A) או בדף "Parts and Accessories" (חלקים ואביזרים) באתר www.harley-davidson.com .
ודא שאתה משתמש בגרסה העדכנית ביותר של דף ההוראות. היא זמינה ב: h-d.com/isheets
יש ליצור קשר עם מרכז התמיכה ללקוחות של Harley-Davidson בטלפון 1-800-258-2464 (ארה“ב בלבד) או 1-414-343-4056.
דרישות התקנה
אזהרההבטיחות של הרוכב והנוסע תלויה בהתקנה נכונה של הערכה הזאת. אם אינך מסוגל לבצע את הנוהל או אם אין לך הכלים הנכונים, בצע את ההתקנה בסוכנות Harley-Davidson. התקנה לא נאותה של הערכה הזאת עלולה לגרום למוות או פגיעה חמורה. (00308b)
- לצורך התקנה זו נדרשת רכישה בנפרד של ערכה להתקנת ארגז צד (מס' חלק 90202087).
פריטים אלה זמינים בסוכנות Harley-Davidson המקומית.
הכנה
הערה
See Figure 2.
אומי לוח סוגר הנעילה (3) (מס' חלק 10100152) הם מהערכה להתקנת ארגז הצד.
| 1. | הסר תושבות, לוחות נעילה ואביזרי חיבור כלשהם המשמשים להתקנת ארגזי אלומיניום. a. שמור את אומי לוח סוגר הנעילה לשימוש בהמשך. |
התקנה
| 1. | See Figure 2. התקן את תושבת התמיכה של תיק האוכף (1) במסגרת התמיכה של תיק האוכף. | |||||||
| 2. | התקן את הברגים (2) ואת אומי לוח סוגר הנעילה (3). הדק את הברגים. מומנט: 9,5 N·m (7 ft-lbs) בורג תושבת התמיכה | |||||||
| 3. | חזור על ההליך בצד השני. |

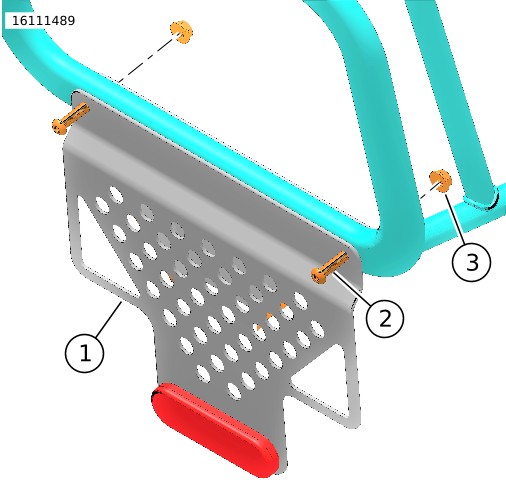

תרשים 2. תושבות התקנה | ||||||
| 4. | See Figure 3. התקן את תיקי האוכף על הרכב כשהרצועות מחוברות מעל המושב האחורי לנוסע. | |||||||
| 5. | See Figure 4. שים את הפס הזוהר (2) על תיק האוכף מול התמוכה האופקית התחתונה (3). כוונן את הרצועות כנדרש. הערה יש לשמור על גובה מתאים של התיק כדי להפחית את הסיכוי שתיק האוכף ייגע בקרקע במהלך נסיעה בפניות בזווית הטיה מרבית של האופנוע. | |||||||
| 6. | See Figure 3. שים את הקצוות העודפים של הרצועות בתוך הלולאות הגמישות (1). | |||||||
| 7. | See Figure 5. לפף את רצועות המתיחה של תיק האוכף (3) סביב מסגרת התמיכה (4). a. יש ארבע רצועות מתיחה לכל תיק אוכף. | |||||||
| 8. | הדק את תיק האוכף למסגרת התמיכה. | |||||||
| 9. | See Figure 8. יש לחבר את רצועות המתיחה (2, 3, 4) במקומות סמוכים. | |||||||
| 10. | יש לקשור את קצוות רופפים כלשהם בלולאות גמישות. |

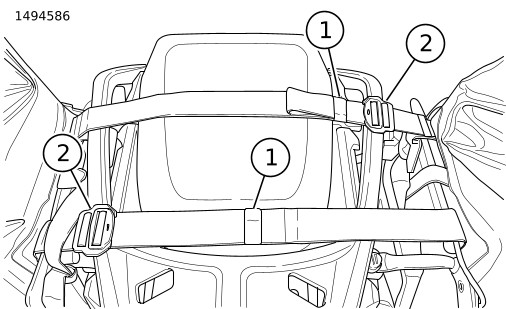

| 1 | לולאה גמישה |
| 2 | אבזמים מחוברים |
תרשים 3. רצועות לרוחב המושב האחורי

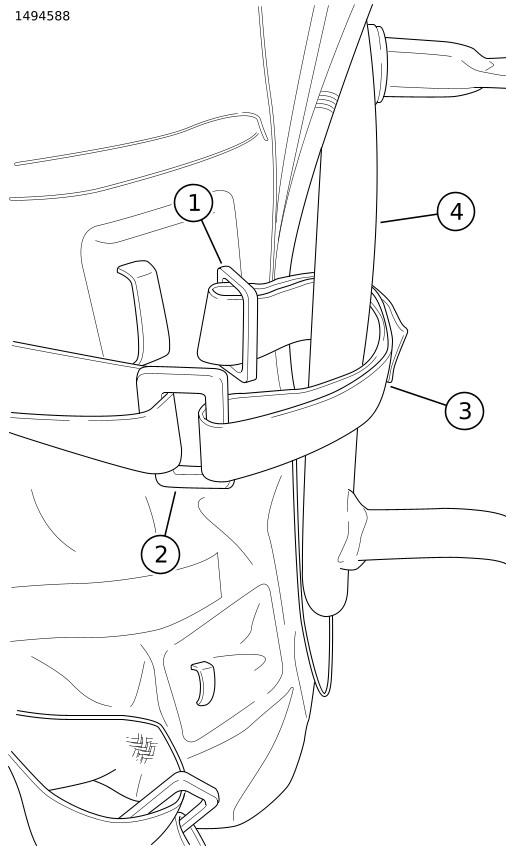

| 1 | תיק אוכף |
| 2 | פס זוהר |
| 3 | תמוכה אופקית תחתונה |
תרשים 4. התקנת תיק האוכף
| 1 | אבזם קטן |
| 2 | אבזם גדול |
| 3 | רצועה |
| 4 | מסגרת תמיכה |
תרשים 5. נוהל מתיחת רצועה 1

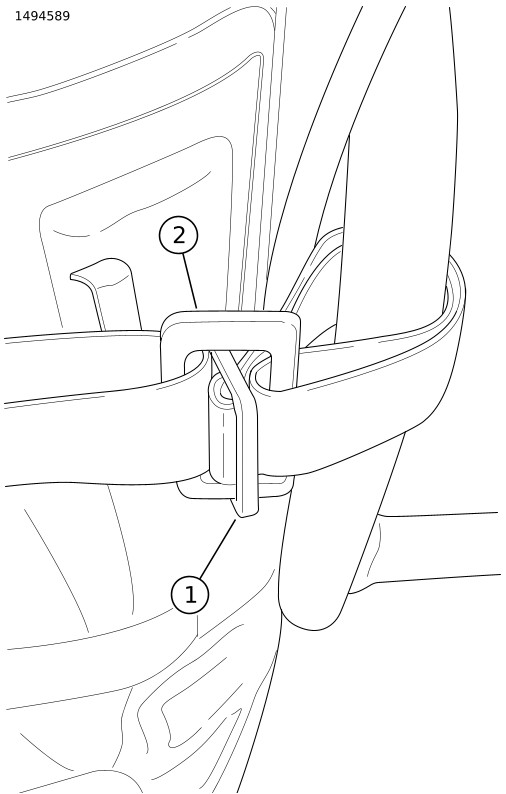

| 1 | אבזם קטן |
| 2 | אבזם גדול |
תרשים 6. נוהל מתיחת רצועה 2

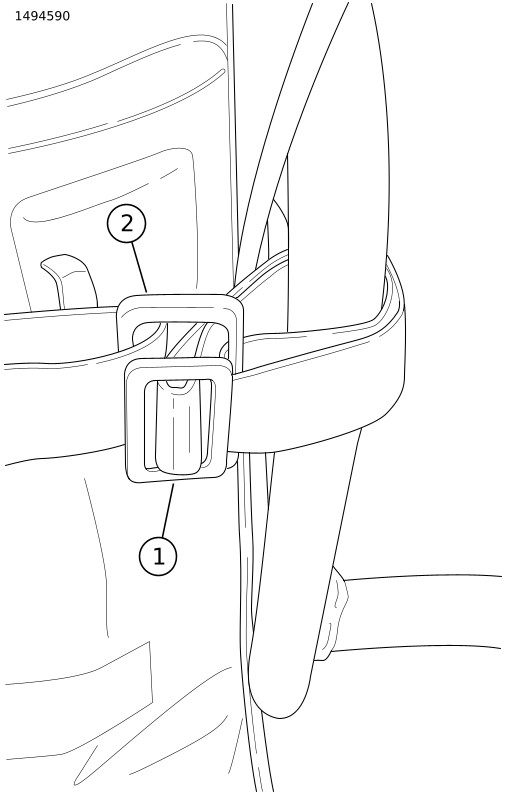

| 1 | אבזם קטן |
| 2 | אבזם גדול |
תרשים 7. נוהל מתיחת רצועה 3

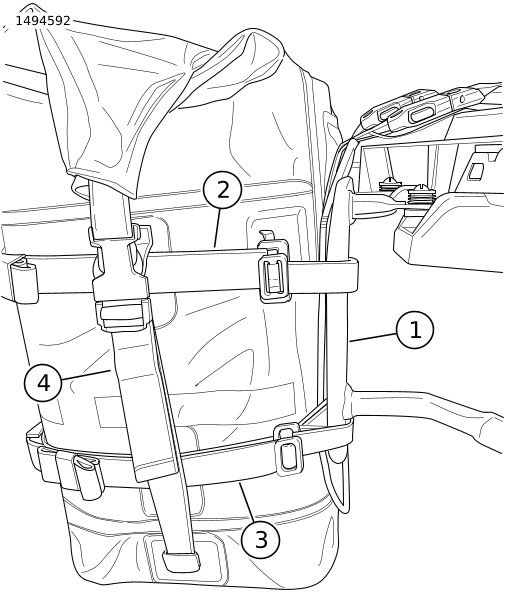

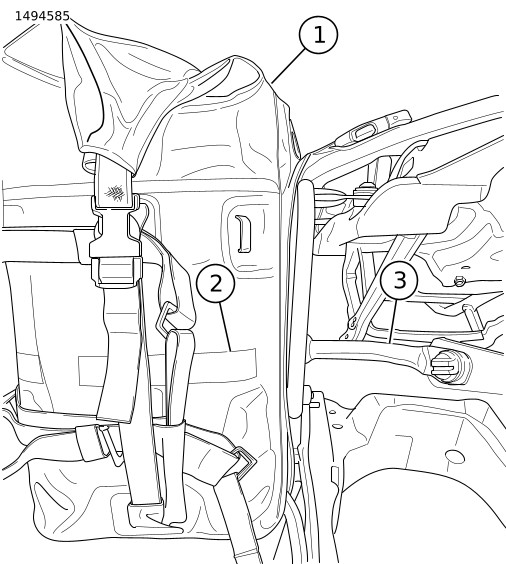

| 1 | מסגרת תמיכה |
| 2 | רצועת מתיחה עליונה |
| 3 | רצועת מתיחה תחתונה |
| 4 | רצועת מתיחה אנכית |
תרשים 8. מתיחת כל הרצועות
