SÚPRAVY SNÍMATEĽNÉHO VETERNÉHO ŠTÍTU CRUISER
J063652022-10-17
VŠEOBECNÉ INFORMÁCIE
Tabuľka 1. Všeobecné informácie
Súpravy | Navrhované nástroje | Úroveň obtiažnosti(1) |
|---|---|---|
57400325, 57400328, 57400329, 57400332, 57400335, 57400367, 57400368, 57400369 | Ochranné okuliare, Momentový kľúč |  |
(1) Je potrebné utiahnutie na konkrétnu hodnotu uťahovacieho momentu alebo iné stredne pokročilé nástroje a postupy
OBSAH SÚPRAVY

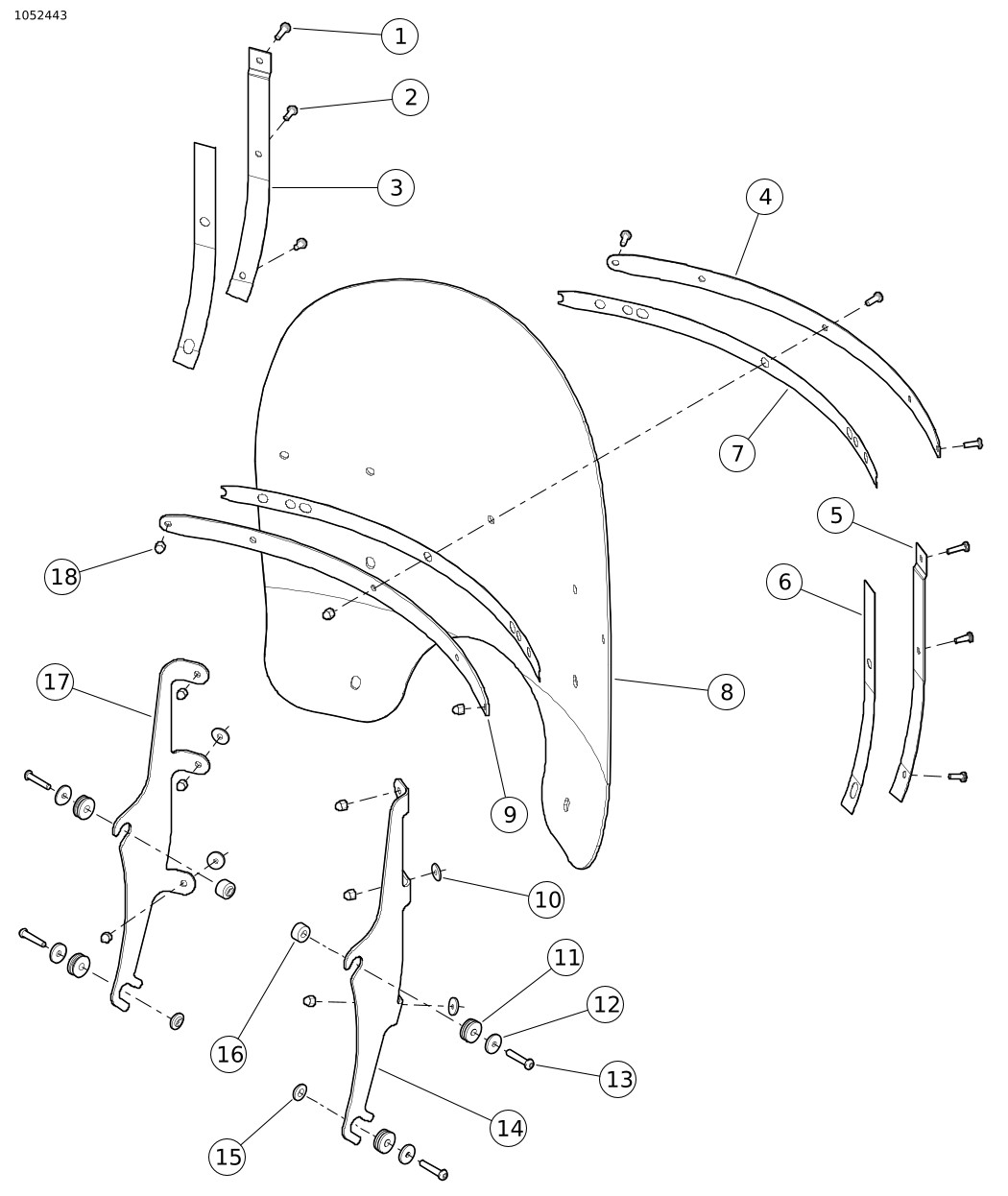

Obrázok 1. Obsah súpravy: Súpravy veterného štítu (typické)
Tabuľka 2. Obsah súpravy: Súpravy veterného štítu
 | Pred inštaláciou alebo odstraňovaním položiek z vozidla si overte, či sa v súprave nachádzajú všetky súčasti. | ||||
|---|---|---|---|---|---|
Položka | Množstvo | Popis | Part No. | Poznámky | |
 | 1 | 2 | Skrutka, plochá | 2452 | Súpravy: VŠETKY |
| 2 | 7 | Skrutka, plochá | 2921A | Súpravy: VŠETKY |
| 3 | 1 | Vertikálna výstuha, ľavá | 57300157 | Súpravy: 57400325, 57400335, 57400369 |
| 58408-75A | Súpravy: 57400328, 57400332 | |||
| 57300155 | Súpravy: 57400367, 57400368 | |||
| 4 | 1 | Horizontálna výstuha, vonkajšia | 57300127 | Súpravy: 57400325, 57400335, 57400369 |
| 57300132 | Súpravy: 57400328, 57400332 | |||
| 57300152 | Súpravy: 57400367, 57400368 | |||
| 5 | 1 | Vertikálna výstuha, pravá | 57300156 | Súpravy: 57400325, 57400335, 57400369 |
| 58406-75A | Súpravy: 57400328, 57400332 | |||
| 57300154 | Súpravy: 57400367, 57400368 | |||
| 6 | 2 | Páska, veterný štít, vertikálna | 58417-77 | Súpravy: 57400325, 57400328, 57400332, 57400335, 57400369 |
| 11100168 | Súpravy: 57400367, 57400368 | |||
| 7 | 2 | Páska, veterný štít, horizontálna | 57300133 | Súpravy: 57400325, 57400328, 57400332, 57400335, 57400369 |
| 11100187 | Súpravy: 57400367, 57400368 | |||
| 8 | 1 | Veterný štít | 57400354 | Súpravy: 57400325, 57400332, 57400335 |
| 57400357 | Súpravy: 57400328, 57400369 | |||
| 57400353 | Súprava: 57400367 | |||
| 57400363 | Súprava: 57400368 | |||
| 9 | 1 | Horizontálna výstuha, vnútorná | 57300126 | Súpravy: 57400325, 57400335, 57400369 |
| 57300131 | Súpravy: 57400328, 57400332 | |||
| 57300153 | Súpravy: 57400367, 57400368 | |||
| 10 | 4 | Podložka, EPDM | 58152-96 | Súpravy: VŠETKY |
| 11 | 4 | Priechodky | 12100110 | Súpravy: VŠETKY |
| 12 | 4 | Podložka | 10300129 | Súpravy: VŠETKY |
| 13 | 4 | Skrutka | 10200588 | Súpravy: 57400325, 57400328, 57400332 |
| Skrutka, zaoblená hlava, šesťhranná, ¼-20 | 10200709 | Súpravy: 57400335, 57400369 | ||
| Skrutka, zaoblená hlava | 10200610 | Súpravy: 57400367, 57400368 | ||
| 14 | 1 | Držiak, pravá strana | 57300123 | Súprava: 57400325 |
| 57300110 | Súpravy: 57400328, 57400332 | |||
| 57300173 | Súpravy: 57400335, 57400369 | |||
| 57300124 | Súpravy: 57400367, 57400368 | |||
| 15 | 2 | Dištančný prvok, veterný štít, spodný | 12400149 | Súpravy: 57400335, 57400369 |
| 16 | 2 | Dištančný prvok, veterný štít, horný | 12400144 | Súpravy: 57400335, 57400369 |
| 4 | Vymedzovacia podložka | 12400143 | Súpravy: 57400367, 57400368 | |
| 17 | 1 | Držiak, ľavá strana | 57300122 | Súprava: 57400325 |
| 57300111 | Súpravy: 57400328, 57400332 | |||
| 57300174 | Súpravy: 57400335, 57400369 | |||
| 57300125 | Súpravy: 57400367, 57400368 | |||
| 18 | 9 | Uzavretá matica | 7651A | Súpravy: VŠETKY |

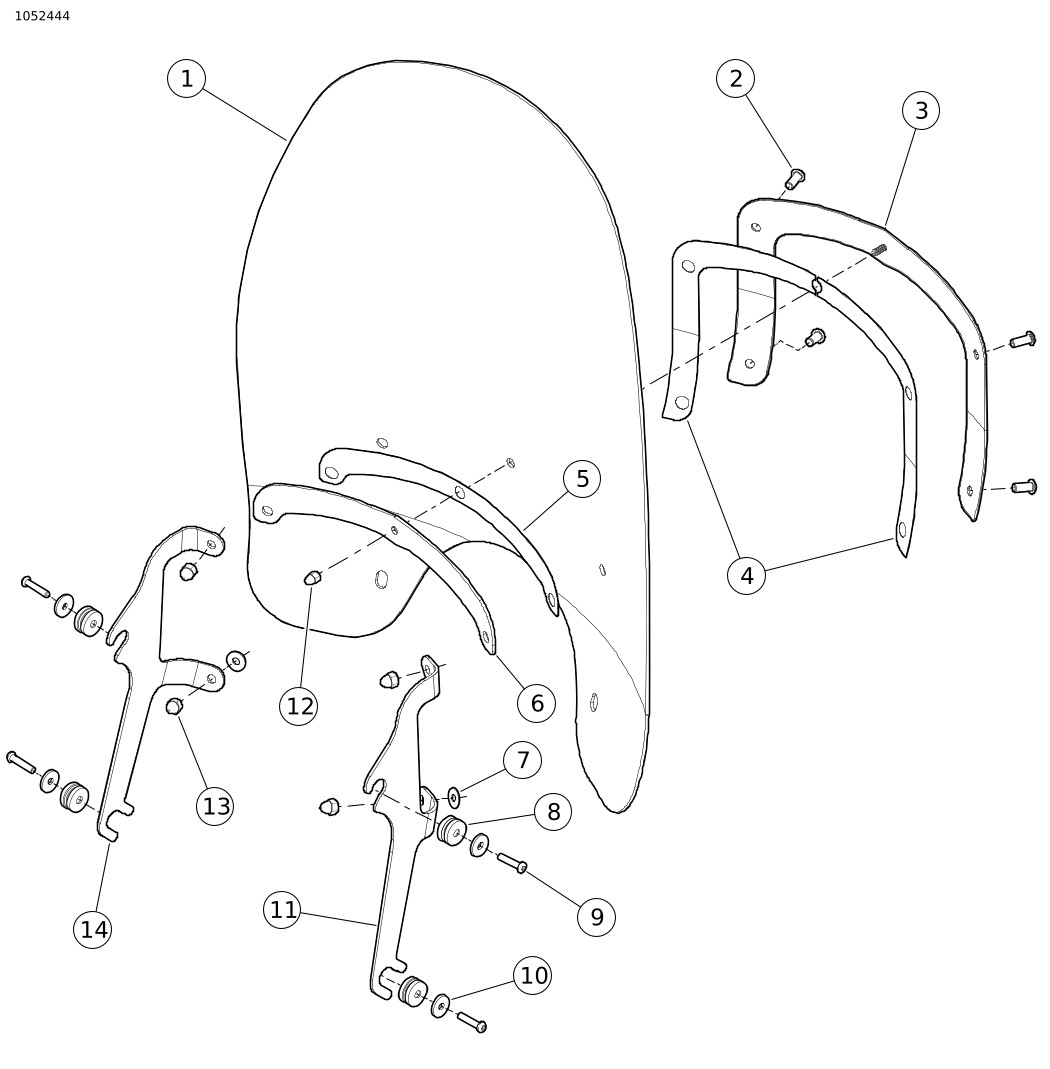

Obrázok 2. Obsah súpravy: Súpravy veterného štítu (57400329)
Tabuľka 3. Obsah súpravy: Súpravy veterného štítu (57400329)
| Pred inštaláciou alebo odstraňovaním položiek z vozidla si overte, či sa v súprave nachádzajú všetky súčasti. | ||||
|---|---|---|---|---|---|
Položka | Množstvo | Popis | Part No. | Poznámky | |
| 1 | 1 | Veterný štít | 57400392 | |
| 2 | 4 | Skrutka, zaoblená hlava | 94639-99 | |
| 3 | 1 | Zostava vonkajšieho držiaka | 57163-05 | |
| 4 | 2 | Tesnenie, vonkajšie | 57150-05 | |
| 5 | 1 | Tesnenie, horizontálna výstuha, vnútorná | 57151-05 | |
| 6 | 1 | Horizontálna výstuha, vnútorná | 57149-05 | |
| 7 | 2 | Podložka, EPDM | 57964-97 | |
| 8 | 4 | Priechodky | 12100110 | |
| 9 | 4 | Skrutka, zaoblená hlava | 10200588 | |
| 10 | 4 | Podložka | 10300129 | |
| 11 | 1 | Držiak, pravá strana | 57300158 | |
| 12 | 1 | Uzavretá matica | 94004-90T | |
| 13 | 4 | Uzavretá matica | 94007-90T | |
| 14 | 1 | Držiak, ľavá strana | 57300159 | |
VŠEOBECNÉ INFORMÁCIE
POZNÁMKA
Tento inštruktážny hárok môže obsahovať doplnkové video na pomoc pri montáži vysvetlením niektorých krokov inštalácie. Odkaz na video by sa nachádzalo na konci tohto inštruktážneho listu.
Modely
Informácie o vhodnosti pre jednotlivé modely nájdete v maloobchodnom katalógu diely a príslušenstvo (P&A) , v časti www.harley-davidson.com .
Overte si, že používate najaktuálnejšiu verziu návodu. Je k dispozícii na: h-d.com/isheets
Obráťte sa na oddelenie podpory zákazníkov spoločnosti Harley-Davidson na čísle 1-800-258-2464 (len USA) alebo 1-414-343-4056.
Požiadavky na montáž
VÝSTRAHANa správnej inštalácii tejto súpravy závisí bezpečnosť vodiča a spolujazdca. Ak daný postup presahuje vaše schopnosti alebo nemáte potrebné nástroje, zverte inštaláciu predajcovi motocyklov Harley-Davidson. Nesprávna inštalácia tejto súpravy môže mať za následok smrť alebo ťažké zranenie. (00308b)
PRÍPRAVA
POZNÁMKA
Na predný svetlomet a prednú časť palivovej nádrže umiestnite utierky, aby ste predišli poškriabaniu predného svetlometu a nádrže. Uistite sa, že sa zostava veterného štítu nedotýka pochrómovaných a lakovaných povrchov. Dotyk dielov môže pochrómované alebo lakované diely poškriabať.
Dištančné prvky na hornej časti a niektorých spodných skrutiek môžu po demontovaní skrutiek vypadnúť. Dbajte na to, aby dištančné prvky nezasiahli nádrž alebo blatník. Mohlo by tak dôjsť k poškodeniu povrchu.
DEMONTÁŽ
| 1. | Demontujte výrobný veterný štít, ak je vo výbave. Veterný štít zlikvidujte. POZNÁMKA Udržiavajte predné koleso v priamom smere, aby sa nepoškriabala palivová nádrž. | |
| 2. | Demontujte a zlikvidujte Originálna výbava (OE) skrutky gondoly z jednej strany vozidla. |
MONTÁŽ
| 1. | Pozrite si nasledujúce podkroky pre konkrétny nový obsah súpravy: a. Súpravy 57400325, 57400328 a 57400332: Umiestnite všetky nové ploché podložky (12) a puzdrá (11) na skrutku (13). b. Súprava 57400329: Umiestnite novú plochú podložku (10), puzdro (8) a dištančný prvok na skrutku (9). c. Súpravy 57400335 a 57400369: Na horné umiestnenia namontujte novú plochú podložku (12), puzdro (11) a dištančný prvok (16) na skrutku (13). Na spodné umiestnenia namontujte novú plochú podložku (12), puzdro (11) a dištančný prvok (15) na skrutku (13). d. Súpravy 57400367 a 57400368: Umiestnite novú plochú podložku (12), puzdro (11) a dištančný prvok (16) na skrutku (13). e. Namontujte skrutku (13) alebo skrutku (9) cez otvor gondoly a do trojitej svorky. Utiahnite. Krútiaci moment: 9–12 N·m (7–9 ft-lbs) | |
| 2. | Zopakujte krok 3 aj na druhej strane motocykla. POZNÁMKA
Demontujte
OE
montážny materiál a vymeňte ich za materiál zo súpravy jeden otvor po druhom na zaručenie najjednoduchšej montáže.
| |
| 3. | Upevnite dve spodné „čeľuste“ veterného štítu do drážok spodných puzdier a následne zatlačte veterný štít, kým puzdrá pevne nezapadnú do horných „čeľustí“ veterného štítu. |
VÝSTRAHANesprávna montáž príslušenstva môže ovplyvniť stabilitu a ovládanie motocykla, čo môže viesť k nehode s následkom smrti alebo ťažkého zranenia. (00455b)
VÝSTRAHAAk nezabezpečíte dostatočný priestor medzi statickými a pohyblivými dielmi, hrozí strata kontroly nad motocyklom, čo môže viesť k nehode s následkom smrti alebo ťažkého zranenia. (00378a)
POZNÁMKA
Po dokončení montáže veterný štít prezrite. Pripevnený veterný štít nesmie obmedzovať pohyb zostavy prednej vidlice vľavo a vpravo do krajných polôh. Ak dochádza k obmedzeniu pohybu, upravte veterný štít podľa potreby tak, aby mal v dorazoch potrebnú vôľu. Pred jazdou s týmto namontovaným príslušenstvom požiadajte skúseného servisného technika spoločnosti Harley-Davidson, aby odstránil prípadné problémy.
POZNÁMKA
Spojovací materiál pravidelne kontrolujte. Nikdy nejazdite s uvoľnenými držiakmi. Uvoľnený držiak spôsobuje nadmerné namáhanie zvyšných držiakov i samotného veterného štítu a môže spôsobiť predčasné zlyhanie jeho súčastí.
DEMONTÁŽ VETERNÉHO ŠTÍTU
Na demontáž veterného štítu uchopte jeho okraje rovnobežne so stredovou podperou a pevne štít vytiahnite smerom von tak, aby sa uvoľnil z drážok na držiaku.
MAINTENANCE
Starostlivosť a čistenie
POZNÁMKA
Odrazy slnečného svetla na vnútornom zakrivení veterného štítu môžu v určitej dennej dobe spôsobiť mimoriadne ohriatie prístrojov motocykla. Pri parkovaní buďte opatrní. Parkujte čelom k slnku, na prístroje položte nepriehľadný predmet alebo natočte veterný štít tak, aby ste predišli odrazom.
UPOZORNENIE
Veterný štít Harley-Davidson čistite iba odporučenými prípravkami značky Harley-Davidson. Nepoužívajte agresívne chemikálie ani ochranné prípravky proti dažďu, ktoré môžu poškodiť povrch veterného štítu (napríklad ho môžu natrvalo zakaliť alebo môže zmatnieť). (00231c)
Nečistite polykarbonát na priamom intenzívnom slnku ani pri vysokých teplotách. Práškové, abrazívne a alkalické čistiace prostriedky môžu veterný štít poškodiť. Nikdy neodstraňujte nečistoty z veterného štítu žiletkou alebo inými ostrými nástrojmi. Taký postup spôsobí jeho trvalé poškodenie.
POZNÁMKA
Ak pred umývaním zakryjete predné sklo čistou vlhkou handrou približne na 15 minút, ľahšie sa vám bude odstraňovať zaschnutý hmyz.
Na veterné štíty Harley-Davidson je možné použiť schválený vodoodpudivý prípravok Windshield Water Repellent Treatment, č. dielu 99841-01.
