KOMPLET ODSTRANLJIVEGA VETROBRANA S HITRO SPROSTITVIJO
J051762021-04-27
SPLOŠNO
Številka kompleta
57400021, 57400022
Modeli
Za informacije o prileganju modelu si oglejte Maloprodajni katalog P&A ali razdelek Deli in dodatki na www.harley-davidson.com (samo v angleščini).
OPOZORILO
Varnost voznika in sopotnika je odvisna od pravilne namestitve tega sklopa. Če sami ne zmorete opraviti postopka ali nimate ustreznega orodja, naj montažo opravi serviser Harley-Davidson. Napačna montaža tega sklopa lahko povzroči hude poškodbe ali smrt. (00308b)
Vsebina kompleta
Glejte Slika 3 in Preglednica 1.
MONTAŽA
Montaža vetrobrana - vsi modeli
1. Glejte Slika 1 . Iz embalaže vzemite podsklop vetrobrana in ga položite na čisto in mehko površino, obrnjenega navzdol in z montažnimi nosilci, obrnjenimi navzgor.
2. Glejte Slika 3 in Preglednica 1. Iz embalaže vzemite objemko in komplete železnine in ločite podobne dele za montažo.
3. Glejte Slika 2 . Sestavite sestave objemk in komplete okovja.
OPOZORILO
Skodelaste strani (stožčastih) podložk Belleville morajo biti obrnjene druga proti drugi in objemati montažne nosilce vetrobranskega stekla na vseh montažnih mestih. Če podložke usmerite napačno, se lahko zmožnost vetrobranskega stekla, da se pri trku odlomi, zmanjša, kar lahko povzroči hude poškodbe ali smrt. (00422b)
4. Namestite po eno objemko, obrnjeno navzgor in navznoter glede na nosilec vetrobrana (2), in privijte ramenske vijake (1) samo toliko, da med montažo vetrobrana na motocikel držijo usmerjenost objemke na vetrobranu. Vijake boste zategnili kasneje.
OPOMBA
Sprednje kolo naj bo poravnano, da nosilci ne bodo opraskali rezervoarja za gorivo.
5. Prepričajte se, da so vse štiri objemke odprte, nato pa namestite vetrobran (s stranjo z objemkami, obrnjeno stran od vas) na sprednji del motocikla.
OPOMBA
Polikarbnatno vetrobransko steklo je upogljivo in ga lahko upognete, da razširite objemke vstran od žarometa za lažjo montažo na motocikel. Pazite, da med nameščanjem vetrobranskega stekla na drsnike vilic z objemkami ne opraskate ohišja žarometa.

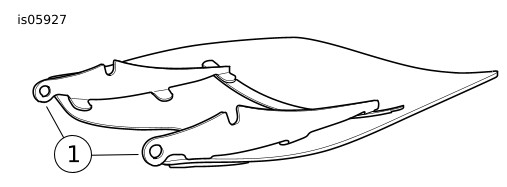

1Montažni nosilci za vetrobran
Slika 1. Montažni nosilci za vetrobransko steklo
1Imbus vijak
2Montažni nosilci za vetrobran
3Distančnik v obliki skodelne podložke
4Podložke Belleville (skodelne strani obrnjene ena proti drugi)
Slika 2. Montažna objemka za vetrobransko steklo
6. Z nogami stisnite sprednji odbijač. Vetrobran sredinsko poravnajte okoli žarometa in namestite objemke na drsnike vilic.
7. Zaprite vsako objemko in pazite, da se objemke same poravnajo z drsniki vilic in druga z drugo; pričnite na dnu (ene od strani), pri čemer morajo biti imbus vijaki samo nežno priviti.
OPOMBA
Pri privijanju montažnih vijakov ne prekoračite priporočenega navora. S tem lahko poškodujete vetrobransko steklo. (00385a)
8. Ko so objemke vetrobranskega stekla pritrjene na drsnike vilic, se prepričajte, da imbus deli imbus vijakov popolnoma nalegajo na vseh mestih nosilca vetrobranskega stekla. Privijte.
Navor: 6,7 N·m (60 in-lbs)
9. Krmilo obrnite do leve in desne omejitve vilic, da se prepričate, da se pletenice plina prosto premikajo.
Odstranjevanje vetrobrana - vsi modeli
  1. Če želite odstraniti vetrobran, odprite štiri objemke v kakršnemkoli zaporedju. pazite, da med demontažo ne opraskate ohišja žarometa ali rezervoarja za gorivo.
  2. Pri shranjevanju vetrobranskega stekla slednje postavite na mesto, kjer bodo objemke kar najbolje zaščitene. Ne shranjujte na mestih, kjer lahko pride do udarcev ob vetrobran ali njegovega padca oziroma prask. Na sklop ne shranjujte drugih predmetov.
  3. Po obdobju shranjevanja morate pred ponovno montažo pregledati objemke in železnino in se prepričati, da so čiste in lahko prenesejo predobremenitev. Vsaka objemka mora imeti v sedlu par gumijastih tesnil, ki se prilegata na drsnik vilic ter omogočata neovirano odpiranje in zapiranje.
Nega in čiščenje
OPOMBA
Polikarbonatni vetrobrani/deflektorji vetra potrebujejo posebno pozornost in nego pri vzdrževanju. Če polikarbonata ne vzdržujete pravilno, se lahko vetrobran/deflektor vetra poškoduje. (00483e)
  • Za čiščenje vetrobrana ne uporabljajte benzena, razredčila za barve, bencina ali kateregakoli drugega močnega čistilnega sredstva. S tem lahko poškodujete njegovo površino.
  • Polikarbonata ne čistite na vročem soncu ali pri visokih temperaturah.
  • Čistila v prahu, abrazivna ali alkalna čistila bodo poškodovala vetrobran.
  • Odsevi sončne svetlobe na notranji krivulji vetrobrana lahko ob določenih urah dneva povzročijo ekstremne temperature na instrumentih motocikla. Bodite pazljivi pri parkiranju. Motocikel parkirajte obrnjen proti soncu, na instrumente položite neprepusten predmet ali prilagodite vetrobransko steklo tako, da preprečite odsevanje.
  • Za čiščenje gumijastih puš ne uporabljajte benzena, razredčila za barve, bencina ali kateregakoli drugega čistilnega sredstva. S tem lahko poškodujete površine puš.
OPOMBA
Če vetrobransko steklo približno 15 minut pred pranjem pokrijete s čisto, mokro krpo, to olajša odstranjevanju zasušenih žuželk.
SERVISNI DELI
Slika 3. Servisni deli: Kompleti odstranljivih vetrobranov s hitro sprostitvijo
Preglednica 1. Tabela s servisnimi deli
Del
Opis (Količina)
Številka dela
1
Komplet za servisiranje vetrobrana za komplet standardnega, prozornega vetrobrana 57400021 (vključuje elemente 2-5)
58750-05
Komplet za servisiranje vetrobrana za komplet nizkega, okajenega vetrobrana 57400022 (vključuje elemente 2-5)
57201-05
2
  • Vetrobransko steklo
Ni naprodaj ločeno
3
  • Trak, vodoravni (2)
58052-78
4
  • Trak, navpični (2)
59804-05
5
  • Podložka, gumijasta, črna (6)
58152-96
6
Nosilec, nosilec vetrobrana, desni, črni
58399-09
7
Nosilec, nosilec vetrobrana, levi, črni
58398-09
8
Vijak, lečasta glava TORX, z zapornim ščitkom, 12-24 x 5/8 palca (7)
2921A
9
Klobučasta matica, 12-24 (krom) (9)
7651A
10
Sestav objemke (4) (vključuje dva elementa 11)
57400464
11
Tesnilo (8) (dve na objemko)
58791-04
12
Komplet okovja, nosilec vetrobrana (4) (vključuje elemente od 13 do 15)
58790-04
13
  • Imbus vijak, gumbna glava
Ni naprodaj ločeno
14
  • Distančnik, skodelna podložka
Ni naprodaj ločeno
15
  • Podložka Belleville (2)
Ni naprodaj ločeno
16
Opornik, vodoravni, zunanji, črni
58069-09
17
Opornik, vodoravni, notranji, črni
58068-09
18
Opornik, navpični, desni, črni
58616-09
19
Opornik, navpični, levi, črni
58388-09
20
Vijak, lečasta glava, TORX ® , z zapornim ščitnikom, 12-24 x 13/16 palca (2)
2452
Elementi, navedeni v besedilu, ki niso vključeni v komplet:
A
Stranski pogled objemk, zmontiranih na nosilec.
OPOMBA: Videz dejanskih komponent se lahko razlikuje od ilustracije.
