КОМПЛЕКТЫ ВСТАВОК ДЛЯ ПАССАЖИРСКИХ ПОДНОЖЕК
J033212020-01-14
Таблица 1. Общие сведения
Комплекты | Предлагаемые инструменты | Уровень квалификации(1) | Время |
|---|---|---|---|
50420-05, 50537-07, 52312-07, 50500090,50501403, 50501796 | Защитные очки, плоская отвертка, хозяйственное мыло |  | 1 час |
(1) Требуется затяжка до значения крутящего момента или умеренное использование других инструментов и техник
СОСТАВ КОМПЛЕКТА

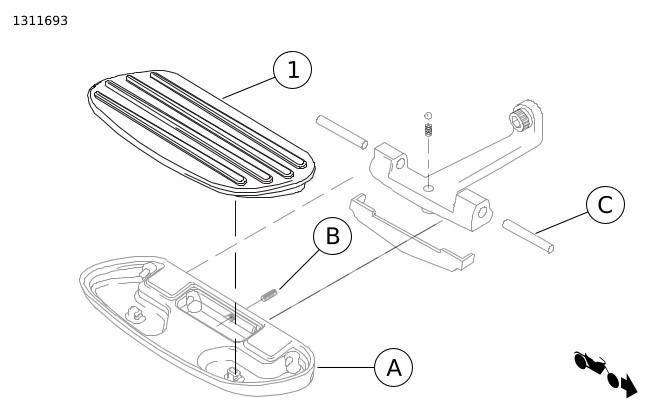

Рисунок 1. Содержимое комплекта Компоненты вставок для пассажирских подножек (показана правая сторона)
Таблица 2. Содержимое комплекта Компоненты вставок для пассажирских подножек
 | Позиция | Кол-во | Описание | № детали | Примечание |
|---|---|---|---|---|---|
 | 1 | 1 | Вставка для пассажирской подножки, правая сторона (комплекты: 50420-05, 50537-07, 50501403) | Не продается отдельно | |
| Вставка для платформы для ноги пассажира, правая сторона (комплект 52312-07, 50501796) | 50823-07, 50501805 | |||
| Вставка для пассажирской подножки, правая сторона (комплект 50500090) | 50500061 | |||
| 2 | 1 | Вставка для пассажирской подножки, левая сторона (комплекты: 50420-05, 50537-07, 50501403), не показана | Не продается отдельно | |
| Вставка для платформы для ноги пассажира, левая сторона (комплект 52312-07, 50501796), не показана | 50819-07, 50501807 | |||
| Вставка для пассажирской подножки, левая сторона (комплект 50500090), не показана | 50500060 | |||
Упомянутые в тексте, но не включенные в комплект позиции: | |||||
| A | 2 | Панель пассажирской подножки | ||
| B | 2 | Стопорный винт | ||
| C | 4 | Шарнирные пальцы | ||
ПРИМЕЧАНИЕ
Перед установкой или удалением элементов из транспортного средства убедитесь, что в комплекте присутствуют все компоненты.
ОБЩИЕ СВЕДЕНИЯ
Модели
Информацию о конструктивном соответствии модели см. в каталоге запасных частей и аксессуаров или в разделе «Запасные части и аксессуары» на сайте www.harley-davidson.com (только на английском языке).
Убедитесь, что вы используете самую последнюю версию инструкционной карты, которая доступна по адресу: www.harley-davidson.com/isheets
Свяжитесь с центром поддержки клиентов Harley-Davidson по номеру телефона 1-800-258-2464 (только США) или 1-414-343-4056.
Требования к установке
ПРЕДУПРЕЖДЕНИЕОт правильной установки этого комплекта зависит безопасность водителя и пассажира. Если у вас нет возможности выполнить данную процедуру или нет в наличии нужных инструментов, обратитесь к дилеру Harley-Davidson для выполнения установки. Неправильная установка этого комплекта может привести к серьезным травмам или смертельному исходу. (00308b)
Для правильной установки данного комплекта вставок для пассажирских подножек на вашу модель мотоцикла может потребоваться отдельное приобретение комплекта вставок для пассажирских подножек Swept Wing, а также дополнительных запасных частей.
Обратитесь к розничному каталогу запасных частей и аксессуаров или разделу «Запасные части и аксессуары» на сайте www.harley-davidson.com (только на английском языке), чтобы ознакомиться с коллекцией подходящих подлинных рукояток, колодок и опор. Эти элементы можно легко установить одновременно с данным комплектом.
СНИМИТЕ
Замена вставки или вставок на транспортном средстве, на котором уже установлены пассажирские подножки Swept Wing:
Извлечение старых вставок для подножек
ПРИМЕЧАНИЕ
Аккуратно снимите имеющуюся вставку для подножки, чтобы избежать повреждения хромированных поверхностей.
| 1. | Рисунок 1. Установите пассажирскую подножку (А) в положение «вверх». | |
| 2. | Ослабьте, но не вынимайте установочный винт (B) вставки для подножки. | |
| 3. | При подножке в положении «вниз» аккуратно поднимите верхний угол установленной вставки (1) с помощью подходящей плоской отвертки, стараясь не повредить хромированную панель подножки. | |
| 4. | Продолжайте движение по краю вставки, при необходимости используя второй инструмент, чтобы вынуть установленную вставку (1) из панели подножки. | |
| 5. | При замене двух вставок выполните аналогичные действия с другой подножкой. |
УСТАНОВКА
Установка пассажирских подножек Swept Wing
| 1. | Установка вставок на транспортном средстве, на котором еще НЕ установлены пассажирские подножки Swept Wing: a. Снимите уже установленные панели пассажирских подножек (при их наличии) в соответствии с инструкцией, входящей в комплект пассажирских подножек Swept Wing. b. Снимите уже установленные пассажирские подножки (при их наличии), вынув винт с углублением под ключ вместе с шайбой, которые удерживают кронштейн крепления подножки на заднем кронштейне вилки (маятника). | |
| 2. | Установите пассажирские подножки в соответствии с инструкциями, входящими к комплект пассажирских подножек Swept Wing. |
Установка вставок для подножек
| 1. | Общие рекомендации: Отцентрируйте два шарнирных пальца подножки (C). | |
| 2. | Смочите мыльной водой резиновые установочные штифты и прорези для шарнирных пальцев внизу новой вставки для подножки. | |
| 3. | Нанесите мыльный раствор на утолщения панели подножки. | |
| 4. | Установите вставку в нужное положение, чтобы резиновые установочные штифты совпадали с отверстиями на панели подножки. ПРИМЕЧАНИЕ Медальон вставок Ride Free должен находиться ближе к задней части транспортного средства. | |
| 5. | Плотно установите вставку в панель подножки, чтобы установочные штифты встали на место, а вставка была надежно закреплена на утолщениях. | |
| 6. | Установите пассажирскую подножку в положение «вверх». | |
| 7. | Затяните установочные винты, чтобы закрепить вставку. | |
| 8. | Повторите аналогичные действия для противоположной стороны. |
ПРИМЕЧАНИЕ
Избегайте контакта хромированных поверхностей с абразивными материалами (камнями, песком и т. д.), чтобы избежать их повреждения.
