Комплект для ремонта реверсивного стартера

J066912018-02-26

ОБЩИЕ СВЕДЕНИЯ

Номера комплекта

31400129

Модели

Актуальную информацию о моделях, к которым подходит данный комплект, см. в каталоге запасных частей и аксессуаров или в разделе «Запасные части и аксессуары» на сайте www.harley-davidson.com (только на английском языке).

Требуются дополнительные запасные части

ПРЕДУПРЕЖДЕНИЕ

От правильной установки этого комплекта зависит безопасность водителя и пассажира. Если у вас нет возможности выполнить данную процедуру или нет в наличии нужных инструментов, обратитесь к дилеру Harley-Davidson для выполнения установки. Неправильная установка этого комплекта может привести к серьезным травмам или смертельному исходу. (00308b)

ПРИМЕЧАНИЕ

В настоящей инструкционной карте приводится информация из руководства по техническому обслуживанию. Для установки требуется руководство по техническому обслуживанию для модели данного года. Его можно приобрести у дилера Harley-Davidson.

Содержимое комплекта

См. Рисунок 10 и Таблица 1.

ПОДГОТОВКА

1.	Выполните проверки и диагностику реверсивного стартера на мотоцикле. См. дополнение к руководству по техническому обслуживанию. ПРИМЕЧАНИЕ Если в результате проверок и диагностики вы обнаружили электрическую неисправность реверсивного стартера, переходите к следующему этапу.
	ПРЕДУПРЕЖДЕНИЕ Сначала отсоединяйте отрицательный (–) провод. Если плюсовой (+) провод коснется массы, к которой подсоединен минусовой (-) провод, это может привести к искрению и взрыву аккумулятора, став причиной тяжелых травм или гибели людей. (00049a)
2.	ПРИМЕЧАНИЕ При проведении сервисного обслуживания см. следующие пункты руководства по техническому обслуживанию транспортного средства соответствующей модели и года. Отсоедините отрицательный провод аккумуляторной батареи.
3.	Снимите реверсивный стартер. a. При подготовке к демонтажу очистите все наружные поверхности реверсивного стартера и соленоида.
4.	Выполните проверки и диагностику реверсивного стартера на стенде, проверьте работу функций втягивания и удержания. См. дополнение к руководству по техническому обслуживанию. ПРИМЕЧАНИЕ Этот комплект для ремонта реверсивного стартера предназначен только для устранения неисправностей стартера, связанных с электрикой. Выполните проверку и диагностику реверсивного стартера в соответствии с данными, приведенными в дополнении к руководству по техническому обслуживанию, чтобы убедиться в отсутствии повреждений. Если на корпусе редуктора, планетарном редукторе, ведущей шестерне или монтажных приливах корпуса есть повреждения, данный ремонтный комплект не поможет их устранить. В этих случаях нужно заменить реверсивный стартер в сборе.

УСТАНОВКА

1.	Установите реверсивный стартер в зажимное приспособление электродвигателем вверх.

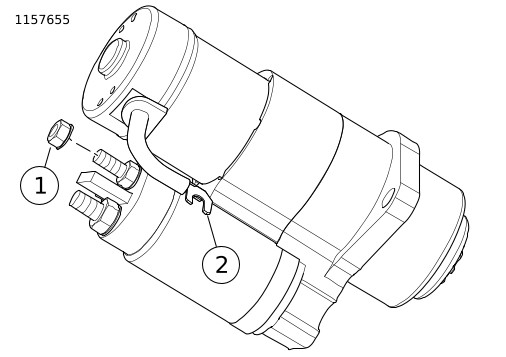

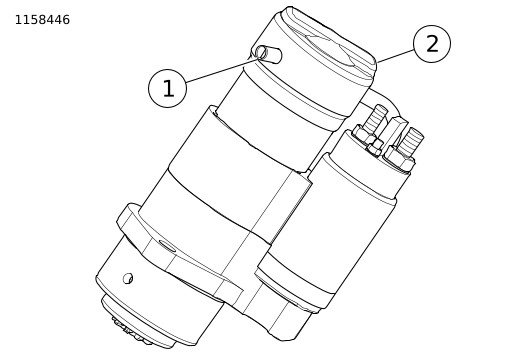

2.	Рисунок 1 Снимите гайку (1) предохранительной защелки и клемму (2) электродвигателя. a. Отложите гайку.

1	Гайка предохранительной защелки
2	Клемма электродвигателя

Рисунок 1. Гайка предохранительной защелки

3.	ПРИМЕЧАНИЕ Крышка крепится с помощью винтов с внутренним шестигранником. НЕ выкручивайте винты с крестообразным шлицем. Рисунок 10 Снимите и утилизируйте оба болта крышки.

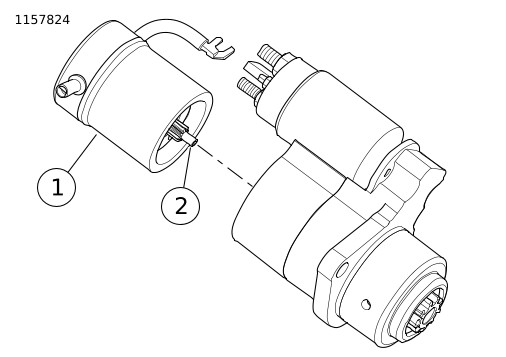

4.	Рисунок 2 Снимите электродвигатель в сборе (1). ПРИМЕЧАНИЕ Перед снятием запомните расположение клеммного провода электродвигателя. Данный ремонтный комплект подходит как для реверсивных стартеров старых и новых моделей, однако прокладка клеммного провода на стартерах старых моделей будет несколько отличаться.

1	Электродвигатель в сборе
2	Вал якоря

Рисунок 2. Электродвигатель в сборе

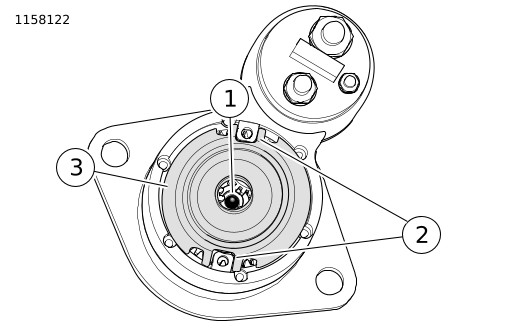

5.	Рисунок 3 Снимите разделительную пластину (3).
6.	Осмотрите планетарные шестерни. a. При наличии повреждений прекратите процедуру замены электродвигателя и замените реверсивный стартер в сборе. b. При отсутствии повреждений. Перейдите к шагу 7.
7.	Вставьте новый шариковый подшипник (1) в отверстие вала. ПРИМЕЧАНИЕ Шариковый подшипник может застрять на наконечнике снятого ранее вала якоря. a. Убедитесь в наличии шарикового подшипника. b. Если шариковый подшипник на месте. Перейдите к шагу 8. c. Если шариковый подшипник отсутствует в отверстии и не застрял на конце вала якоря. Перейдите к подэтапу D. d. Полностью проверьте зону шестерен планетарной передачи на наличие шарикового подшипника. ПРИМЕЧАНИЕ Если шариковый подшипник отсутствует в отверстии набора шестерен планетарной передачи, осмотрите всю зону планетарной передачи во избежание повреждения в будущем. e. Рисунок 10 Вставьте новый шариковый подшипник (2) в отверстие. ПРИМЕЧАНИЕ Новый шариковый подшипник, поставляемый в данном комплекте, нужно использовать только в том случае, если оригинальный подшипник потерян или отсутствует. f. Нанесите смазку из пакета (6) на планетарную передачу и шариковый подшипник.
8.	Установите разделительную пластину.
9.	Удалите смазку и инородные частицы со стороны якоря разделительной пластины.
10.	Рисунок 3 Осмотрите шпонки (2) крепежных винтов на предмет наличия трещин или повреждений. a. Если шпонки повреждены, прекратите процедуру замены электродвигателя и замените реверсивный стартер в сборе.

1	Отверстие/шариковый подшипник
2	Шпонка крепежного винта
3	Разделительная пластина

Рисунок 3. Шариковый подшипник вала якоря

11.

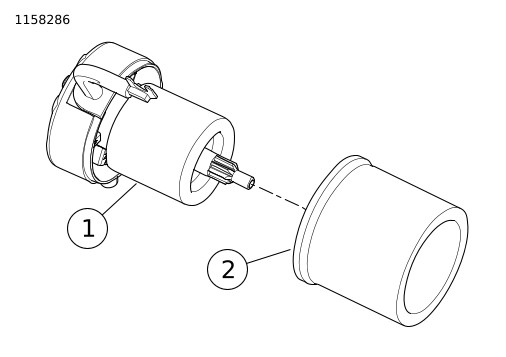

Рисунок 4 Извлеките магнит из старого якоря.

1	Якорь/электродвигатель в сборе
2	Магнит

Рисунок 4. Магнит — якорь

12.

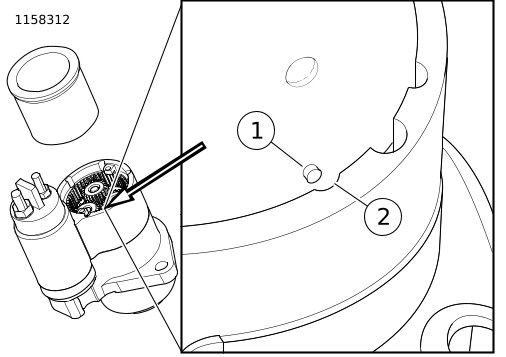

Рисунок 5 Установите магнит в корпус соленоида/картер шестеренной передачи. Убедитесь, что установочный штифт (1) и канавка (2) на корпусе совмещены.

1	Установочный штифт
2	Канавка на корпусе

Рисунок 5. Проверка центровки магнита

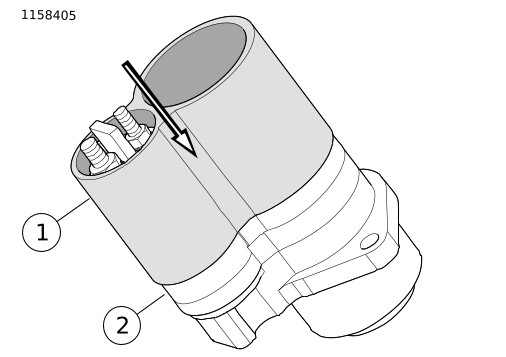

13.	Рисунок 6 Установите более крупную или внутреннюю втулку (1) со стороны электродвигателя реверсивного стартера. Совместите отверстие меньшего диаметра с соленоидом (2).
14.	Протолкните внутреннюю втулку до упора вниз.
15.	Рисунок 10 Нанесите небольшой слой смазки из пакета (6) на новый вал якоря со стороны шестерни электродвигателя в сборе (5).
16.	Рисунок 4 Установите новый электродвигатель в сборе (1) в магнит (2).

1	Внутренняя втулка
2	Соленоид

Рисунок 6. Установите внутреннюю втулку на реверсивный стартер

17.	ПРИМЕЧАНИЕ Убедитесь, что клеммный провод электродвигателя находится в канавке, расположенной ближе всего к соленоиду. Рисунок 1 Рисунок 10 Нанесите тонкий слой резьбового герметика на новые винты крышки (1).LOCTITE 222 LOW STRENGTH THREADLOCKER AND SEALANT (ФИОЛЕТОВЫЙ) (РЕЗЬБОВОЙ ГЕРМЕТИК МАЛОЙ ПРОЧНОСТИ LOCTITE 222) (99811-97)
18.	Установите винты крышки. Затяните. Крутящий момент: 1,7–1,9 N·m (15–17 in-lbs)
19.	Рисунок 10 Найдите торцевую крышку (3).
20.	При необходимости: нанесите силиконовый спрей на внутреннюю часть торцевой крышки. ПРИМЕЧАНИЕ При необходимости нанесения спрея НЕ используйте спрей на нефтяной основе.
21.	Рисунок 7 Протяните клеммный провод электродвигателя через меньшее из двух отверстий в торцевой крышке.
22.	Протяните торцевую крышку через электродвигатель.

1	Торцевая крышка
2	Клеммный провод электродвигателя

Рисунок 7. Установка торцевой крышки

23.

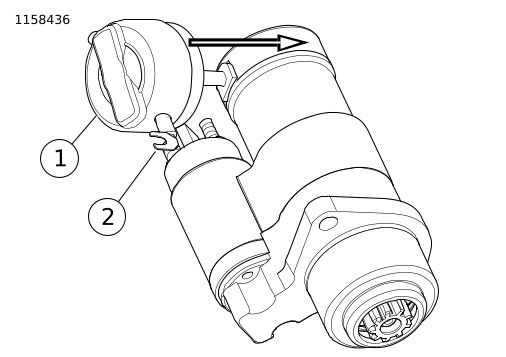

Рисунок 8 Протяните торцевую крышку (2) над сливной трубкой (1).

ПРИМЕЧАНИЕ

Соблюдайте осторожность при перемещении сливной трубки, приложение чрезмерного усилия может привести к ее повреждению.

1	Сливная трубка
2	Торцевая крышка

Рисунок 8. Установка сливной трубки

24.

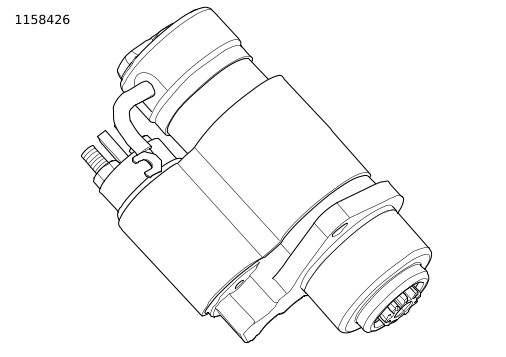

Рисунок 9 Для надлежащей установки запомните положение внутренней втулки на узле в сборе.

Рисунок 9. Надлежащая установка

25.

Рисунок 1 Установите клемму электродвигателя и гайку предохранительной защелки. Затяните.

Крутящий момент: 5,4–8,1 N·m (48–72 in-lbs)

26.

С помощью плоской отвертки отогните клемму электромотора вниз таким образом, чтобы она не касалась корпуса магнита.

ЗАВЕРШЕНИЕ

1.	Выполните стендовое испытание реверсивного стартера. См. дополнение к руководству по техническому обслуживанию.
2.	Установите реверсивный стартер. См. дополнение к руководству по техническому обслуживанию.
3.	Подсоедините отрицательный провод аккумуляторной батареи. ПРИМЕЧАНИЕ При проведении сервисного обслуживания см. следующие пункты руководства по техническому обслуживанию транспортного средства соответствующей модели и года.

ЗАПАСНЫЕ ЧАСТИ

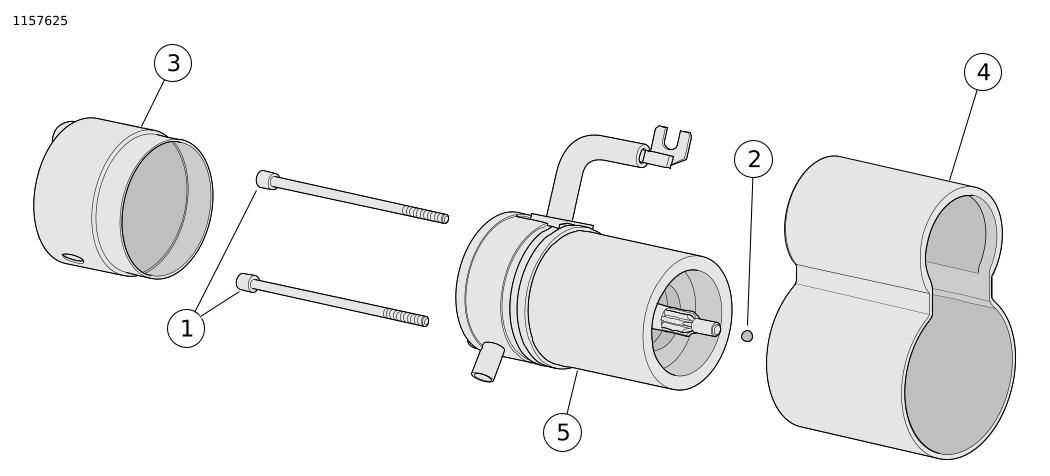

Рисунок 10. Запасные части: Комплект для ремонта реверсивного стартера

Таблица 1. Таблица запасных частей

Позиция	Описание (количество)	Номер запасной части
1	Винт крышки (2)	Отдельно не продается
2	Шариковый подшипник
3	Торцевая крышка
4	Внутренняя втулка
5	Электродвигатель в сборе
6	Пакет смазки (не показан)
