ПОДУШКА ПАССАЖИРСКОГО СИДЕНЬЯ FXDR
J065862019-01-15
ОБЩИЕ СВЕДЕНИЯ
Номера комплекта
52400186, 52400196, 52400204
Модели
Информацию о конструктивном соответствии модели см. в каталоге запасных частей и аксессуаров или в разделе «Запасные части и аксессуары» на сайте www.harley-davidson.com (только на английском языке).
Требования к установке
ПРЕДУПРЕЖДЕНИЕОт правильной установки этого комплекта зависит безопасность водителя и пассажира. Если у вас нет возможности выполнить данную процедуру или нет в наличии нужных инструментов, обратитесь к дилеру Harley-Davidson для выполнения установки. Неправильная установка этого комплекта может привести к серьезным травмам или смертельному исходу. (00308b)
ПРЕДУПРЕЖДЕНИЕНе устанавливайте эти комплекты сидений на мотоциклы, которые не оборудованы соответствующими ремешками пассажирских сидений или опорами для ног пассажиров. Если опоры для ног или ремешки пассажирских сидений не установлены, пассажир может упасть с движущегося мотоцикла или ухватиться за водителя, что может привести к серьезным травмам или гибели людей. (00410b)
Комплект для пассажирских подножек потребуется для моделей без подножек.
СНЯТИЕ
ПРИМЕЧАНИЕ
При снятии и установке сиденья избегайте царапания окрашенной поверхности.
| 1. | Cм. Рисунок 1. Снимите крышку оригинальной задней секции обтекателя (1), подняв ее за задний конец. Отверните обтекатель от стойки и извлеките его из мотоцикла. |
| 1 | Крышка обтекателя |
| 2 | Винты |

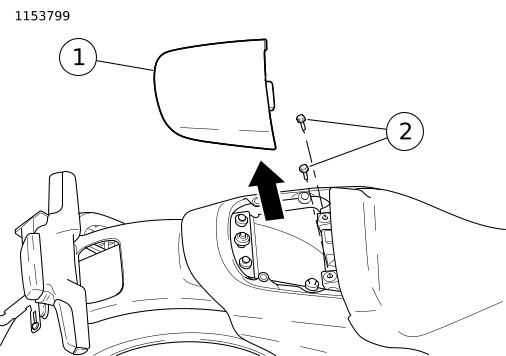

Рисунок 1. Снятие крышки обтекателя и винтов
УСТАНОВКА
| 1. | Cм. Рисунок 2. Снимите два задних монтажных винта сиденья мотоциклиста. | |
| 2. | Комплекты 52400186 и 52400204: утилизируйте винты, комплект 52400196: сохраните винты для повторного использования. | |
| 3. | Установите ременный захват (2), шайбы (4) и винты (3) вместо оригинальных монтажных винтов заднего сиденья. | |
| 4. | Законтрите два винта. Затяните. Крутящий момент: 10–12 N·m (7–9 ft-lbs) винты | |
| 5. | Установите подушку сиденья (1), закрепив передний язычок под соединением на сиденье мотоциклиста, выровняв стойку и петлю и нажав на заднюю часть сиденья для зацепления петли. |
ЗАПАСНЫЕ ЧАСТИ
Рисунок 2. Запасные части: Комплект подушки пассажирского сиденья FXDR
Таблица 1. Таблица запасных частей (номера комплектов 52400186 и 52400204)
Позиция | Описание (количество) | Номер запасной части |
|---|---|---|
1 | Подушка пассажирского сиденья | Отдельно не продается |
2 | Ременный захват | 52400195 |
3 | Шестигранный винт (2) | 3088 |
4 | Плоская шайба (2) | 6036 |
Таблица 2. Таблица запасных частей (номер комплекта 52400196)
Позиция | Описание (количество) | Номер запасной части |
|---|---|---|
1 | Подушка пассажирского сиденья | Отдельно не продается |
2 | Ременный захват | 52400250 |
4 | Плоская шайба (2) | 6036 |
