КОМПЛЕКТ СЪЕМНОГО ВЕТРОВОГО СТЕКЛА ДЛЯ КРУИЗЕРОВ
J063652022-10-17
ОБЩАЯ ИНФОРМАЦИЯ
Таблица 1. Общие сведения
Комплекты | Предлагаемые инструменты | Уровень квалификации(1) |
|---|---|---|
57400325, 57400328, 57400329, 57400332, 57400335, 57400367, 57400368, 57400369 | Защитные очки, динамометрический ключ |  |
(1) Требуется затяжка до значения крутящего момента или умеренное использование других инструментов и техник
СОСТАВ КОМПЛЕКТА

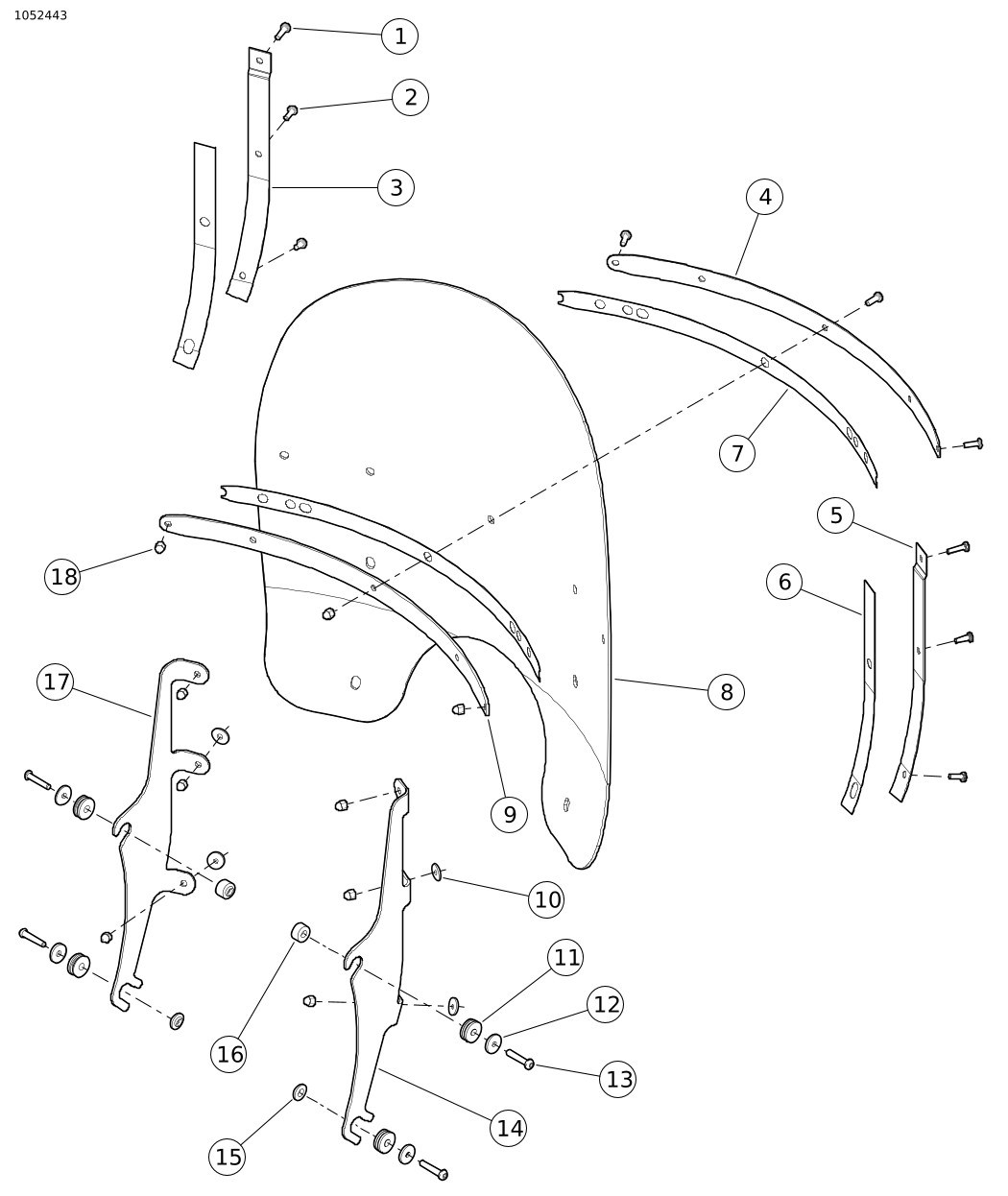

Рисунок 1. Содержимое комплекта Комплекты ветрового стекла (стандартные)
Таблица 2. Содержимое комплекта Комплекты ветрового стекла
 | Перед установкой или снятием элементов с транспортного средства убедитесь, что в комплекте присутствуют все компоненты. | ||||
|---|---|---|---|---|---|
Позиция | Кол-во | Описание | № детали | Примечание | |
 | 1 | 2 | Винт с цилиндрической головкой | 2452 | Комплекты: ВСЕ |
| 2 | 7 | Винт с цилиндрической головкой | 2921A | Комплекты: ВСЕ |
| 3 | 1 | Вертикальная скоба левая | 57300157 | Комплекты: 57400325, 57400335, 57400369 |
| 58408-75A | Комплекты: 57400328, 57400332 | |||
| 57300155 | Комплекты: 57400367, 57400368 | |||
| 4 | 1 | Горизонтальная скоба наружная | 57300127 | Комплекты: 57400325, 57400335, 57400369 |
| 57300132 | Комплекты: 57400328, 57400332 | |||
| 57300152 | Комплекты: 57400367, 57400368 | |||
| 5 | 1 | Вертикальная скоба правая | 57300156 | Комплекты: 57400325, 57400335, 57400369 |
| 58406-75A | Комплекты: 57400328, 57400332 | |||
| 57300154 | Комплекты: 57400367, 57400368 | |||
| 6 | 2 | Полоса вертикальной скобы ветрового стекла | 58417-77 | Комплекты: 57400325, 57400328, 57400332, 57400335, 57400369 |
| 11100168 | Комплекты: 57400367, 57400368 | |||
| 7 | 2 | Полоса горизонтальной скобы ветрового стекла | 57300133 | Комплекты: 57400325, 57400328, 57400332, 57400335, 57400369 |
| 11100187 | Комплекты: 57400367, 57400368 | |||
| 8 | 1 | Ветровое стекло | 57400354 | Комплекты: 57400325, 57400332, 57400335 |
| 57400357 | Комплекты: 57400328, 57400369 | |||
| 57400353 | Комплект: 57400367 | |||
| 57400363 | Комплект: 57400368 | |||
| 9 | 1 | Горизонтальная скоба внутренняя | 57300126 | Комплекты: 57400325, 57400335, 57400369 |
| 57300131 | Комплекты: 57400328, 57400332 | |||
| 57300153 | Комплекты: 57400367, 57400368 | |||
| 10 | 4 | Шайба, EPDM | 58152-96 | Комплекты: ВСЕ |
| 11 | 4 | Прокладки | 12100110 | Комплекты: ВСЕ |
| 12 | 4 | Шайба | 10300129 | Комплекты: ВСЕ |
| 13 | 4 | Винт | 10200588 | Комплекты: 57400325, 57400328, 57400332 |
| Винт с полукруглой головкой шестигранный ¼–20 | 10200709 | Комплекты: 57400335, 57400369 | ||
| Винт с полукруглой головкой | 10200610 | Комплекты: 57400367, 57400368 | ||
| 14 | 1 | Кронштейн правый | 57300123 | Комплект: 57400325 |
| 57300110 | Комплекты: 57400328, 57400332 | |||
| 57300173 | Комплекты: 57400335, 57400369 | |||
| 57300124 | Комплекты: 57400367, 57400368 | |||
| 15 | 2 | Проставка ветрового стекла нижняя | 12400149 | Комплекты: 57400335, 57400369 |
| 16 | 2 | Проставка ветрового стекла верхняя | 12400144 | Комплекты: 57400335, 57400369 |
| 4 | Проставка | 12400143 | Комплекты: 57400367, 57400368 | |
| 17 | 1 | Кронштейн левый | 57300122 | Комплект: 57400325 |
| 57300111 | Комплекты: 57400328, 57400332 | |||
| 57300174 | Комплекты: 57400335, 57400369 | |||
| 57300125 | Комплекты: 57400367, 57400368 | |||
| 18 | 9 | Колпачковая гайка | 7651A | Комплекты: ВСЕ |

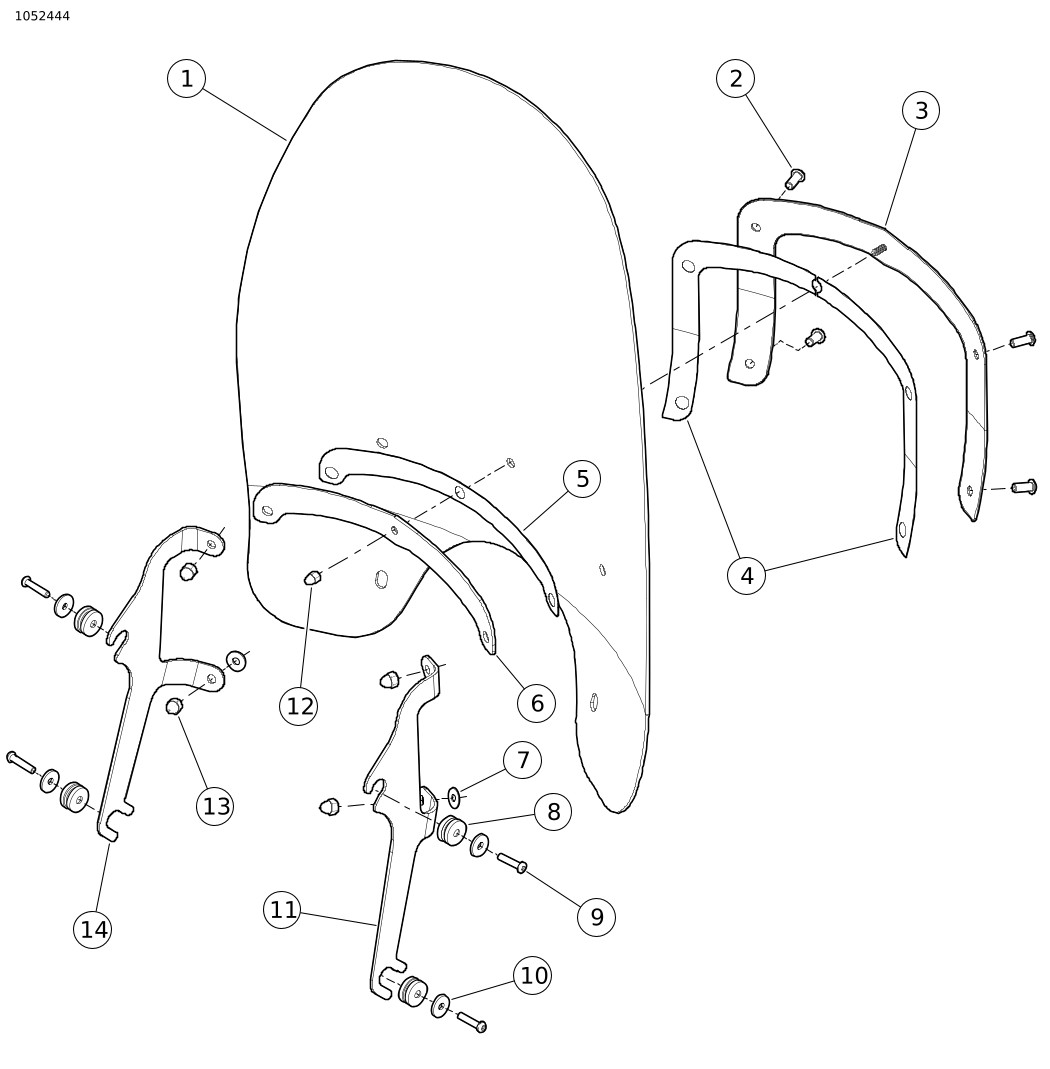

Рисунок 2. Содержимое комплекта Комплекты ветрового стекла (57400329)
Таблица 3. Содержимое комплекта Комплект ветрового стекла (57400329)
| Перед установкой или снятием элементов с транспортного средства убедитесь, что в комплекте присутствуют все компоненты. | ||||
|---|---|---|---|---|---|
Позиция | Кол-во | Описание | № детали | Примечание | |
| 1 | 1 | Ветровое стекло | 57400392 | |
| 2 | 4 | Винт с полукруглой головкой | 94639-99 | |
| 3 | 1 | Внешний кронштейн в сборе | 57163-05 | |
| 4 | 2 | Прокладка наружная | 57150-05 | |
| 5 | 1 | Прокладка горизонтальной скобы внутренняя | 57151-05 | |
| 6 | 1 | Горизонтальная скоба внутренняя | 57149-05 | |
| 7 | 2 | Шайба, EPDM | 57964-97 | |
| 8 | 4 | Прокладки | 12100110 | |
| 9 | 4 | Винт с полукруглой головкой | 10200588 | |
| 10 | 4 | Шайба | 10300129 | |
| 11 | 1 | Кронштейн правый | 57300158 | |
| 12 | 1 | Колпачковая гайка | 94004-90T | |
| 13 | 4 | Колпачковая гайка | 94007-90T | |
| 14 | 1 | Кронштейн левый | 57300159 | |
ОБЩИЕ СВЕДЕНИЯ
ПРИМЕЧАНИЕ
Эта инструкционная карта может содержать дополнительный видеоролик , чтобы уточнить определенную часть сборки для установщика. Ссылка на видеоролик будет приведена в конце этой инструкционной карты.
Модели
Информацию о применимости к конкретным моделям см. в каталоге Запасные части и аксессуары (P&A) для розничной торговли или в разделе «Запасные части и аксессуары» на сайте www.harley-davidson.com .
Убедитесь, что вы используете самую последнюю версию инструкционной карты. Она доступна по адресу: h-d.com/isheets
Свяжитесь с центром поддержки клиентов Harley-Davidson по номеру телефона 1-800-258-2464 (только США) или 1-414-343-4056.
Требования к установке
ПРЕДУПРЕЖДЕНИЕОт правильной установки этого комплекта зависит безопасность водителя и пассажира. Если у вас нет возможности выполнить данную процедуру или нет в наличии нужных инструментов, обратитесь к дилеру Harley-Davidson для выполнения установки. Неправильная установка этого комплекта может привести к серьезным травмам или смертельному исходу. (00308b)
ПОДГОТОВКА
ПРИМЕЧАНИЕ
Закройте фару и переднюю часть топливного бака ненужным тканым материалом, чтобы не поцарапать их. Убедитесь, что сборка ветрового стекла не контактирует с хромированными или окрашенными деталями. На хромированных или окрашенных деталях появятся царапины при контакте.
После снятия винтов проставки на самом верхнем и некоторых нижних винтах будут свободно выпадать. Следите за тем, чтобы проставки не ударялись о топливный бак или крыло, повреждая отделку.
СНИМИТЕ
| 1. | Снимите заводское ветровое стекло при его наличии. Утилизируйте ветровое стекло. ПРИМЕЧАНИЕ Удерживайте переднее колесо прямо, чтобы кронштейны не царапали топливный бак. | |
| 2. | Снимите и утилизируйте Оригинальное оборудование (OE) винты обтекаемого кожуха фары с одной стороны транспортного средства. |
УСТАНОВКА
| 1. | Следующие подшаги для содержимого нового конкретного комплекта см. ниже. a. Комплекты 57400325, 57400328 и 57400332: Установите на винт (13) новую плоскую шайбу (12) и втулку (11). b. Комплект 57400329: Установите на винт (9) новую плоскую шайбу (10), втулку (8) и проставку. c. Комплекты 57400335 и 57400369: На верхних участках установите на винт (13) новую плоскую шайбу (12), втулку (11) и проставку (16). На нижних участках установите на винт (13) новую плоскую шайбу (12), втулку (11) и проставку (15). d. Комплекты 57400367 и 57400368: Установите на винт (13) новую плоскую шайбу (12), втулку (11) и проставку (16). e. Вверните винт (13) или винт (9) в траверсу через отверстие в обтекаемом кожухе фары. Затяните. Крутящий момент: 9–12 N·m (7–9 ft-lbs) | |
| 2. | Повторите шаг 3 для противоположной стороны транспортного средства. ПРИМЕЧАНИЕ
Снимите
OE
крепеж и замените комплектом крепежа (по одному отверстию за раз для упрощения установки).
| |
| 3. | Зацепите две нижних «щеки» ветрового стекла в сборе за канавки на нижних втулках, затем толкайте ветровое стекло до тех пор, пока верхние втулки прочно не встанут в верхние «щеки» ветрового стекла. |
ПРЕДУПРЕЖДЕНИЕНеправильные установка дополнительного оборудования или распределение груза могут негативно повлиять на устойчивость и управляемость мотоцикла и привести к серьезным травмам или гибели людей. (00455b)
ПРЕДУПРЕЖДЕНИЕНедостаточный зазор между неподвижными и подвижными деталями может привести к потере управления и серьезным травмам или гибели людей. (00378a)
ПРИМЕЧАНИЕ
После завершения установки проверьте ее правильность. Убедитесь, что установленное ветровое стекло не ограничивает поворот вилки в сборе до упора влево или до упора вправо. Если ограничение поворота имеет место, отрегулируйте ветровое стекло так, чтобы обеспечить достаточный зазор. Перед началом движения после установки данного аксессуара устраните любые проблемы, обратившись к опытным механикам по техобслуживанию мотоциклов Harley-Davidson.
ПРИМЕЧАНИЕ
Периодические проверяйте монтажные крепежные детали. Движение на мотоцикле с ослабленными крепежными деталями запрещено. Ослабленная опора может усилить механическое напряжение на других опорах, а также на самом ветровом стекле, что может привести к преждевременному выходу узлов и деталей из строя.
СНЯТИЕ ВЕТРОВОГО СТЕКЛА
Для снятия ветрового стекла захватите его по краям с каждой стороны центрального кронштейна и сильно потяните стекло, чтобы вынуть из канавок втулок.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Уход и чистка
ПРИМЕЧАНИЕ
Солнечные лучи, отражаемые от внутренней изогнутой части ветрового стекла, могут в определенное время суток вызвать перегрев приборов мотоцикла. Соблюдайте осторожность при парковке. При парковке на солнечных лучах установите на приборы непрозрачную защиту или поверните ветровое стекло таким образом, чтобы предотвратить отражение солнечных лучей.
УВЕДОМЛЕНИЕ
Для обработки ветровых стекол используйте рекомендованные средства Harley-Davidson. Запрещается использовать агрессивные химикаты или средства типа «антидождь», которые могут вызвать повреждения поверхности ветрового стекла, например помутнение или потускнение. (00231c)
Не выполняйте чистку поликарбонатного ветрового стекла в условиях воздействия горячих солнечных лучей или высоких температур. Использование порошковых, абразивных или щелочных чистящих средств приведет к повреждению ветрового стекла. Запрещается очищать ветровое стекло при помощи лезвия бритвы или других острых инструментов, так как это приведет к неустраняемым повреждениям.
ПРИМЕЧАНИЕ
Если накрыть ветровое стекло примерно на 15 минут чистым куском влажной ткани перед мойкой, это облегчит удаление засохших насекомых.
Водоотталкивающее средство для ветрового стекла Harley-Davidson Windshield Water Repellent, номер по каталогу 99841-01, одобрено для обработки ветровых стекол Harley-Davidson.
