ЗАГЛУШКИ ОСЕЙ

J067522021-08-03

Таблица 1. Общие сведения

Комплекты	Предлагаемые инструменты	Уровень квалификации⁽¹⁾
43000188, 43000189, 43000214	Защитные очки, торцевой гаечный ключ, плоская отвертка

(1) Требуются самые простые инструменты и методы

СОСТАВ КОМПЛЕКТА

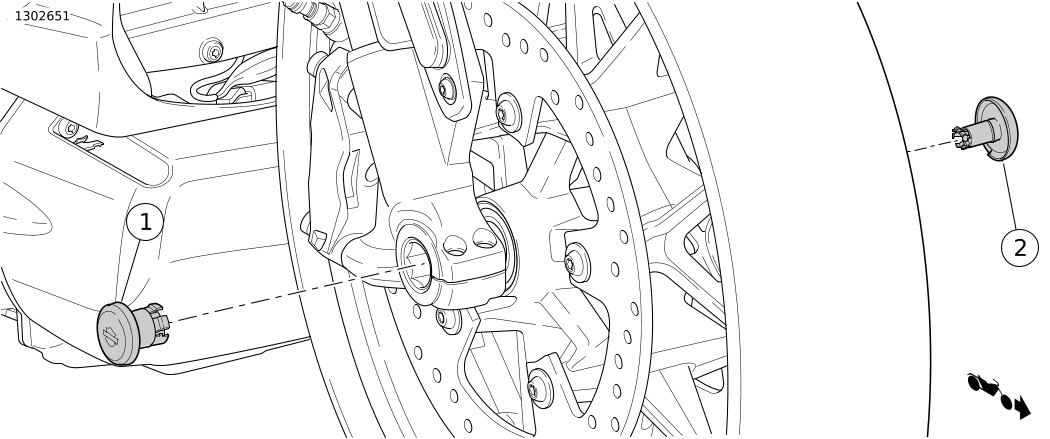

Рисунок 1. Содержимое комплекта Крышки осей

Таблица 2. Содержимое комплекта Заглушки осей (показано спереди)

Позиция	Кол-во	Описание	№ детали	Примечание
1	1	Большая заглушка оси (правая сторона)	Не продается отдельно
2	1	Малая заглушка оси (левая сторона)	Не продается отдельно
3	1	Уплотнительное кольцо (правая сторона), не показано	11900162	ВСЕ комплекты
		Уплотнительное кольцо (левая сторона), не показано	11900161	Комплекты 43000188, 43000189
		Уплотнительное кольцо (левая сторона), не показано	11900170	Комплект 43000214

ПРИМЕЧАНИЕ

Перед установкой или удалением элементов из транспортного средства убедитесь, что в комплекте присутствуют все компоненты.

ОБЩИЕ СВЕДЕНИЯ

Модели

Информацию о конструктивном соответствии модели см. в каталоге запасных частей и аксессуаров или в разделе «Запасные части и аксессуары» на сайте www.harley-davidson.com (только на английском языке).

Убедитесь, что вы используете самую последнюю версию инструкционной карты, которая доступна по адресу: www.harley-davidson.com/isheets

Свяжитесь с центром поддержки клиентов Harley-Davidson по номеру телефона 1-800-258-2464 (только США) или 1-414-343-4056.

Требования к установке

ПРЕДУПРЕЖДЕНИЕ

От правильной установки этого комплекта зависит безопасность водителя и пассажира. Если у вас нет возможности выполнить данную процедуру или нет в наличии нужных инструментов, обратитесь к дилеру Harley-Davidson для выполнения установки. Неправильная установка этого комплекта может привести к серьезным травмам или смертельному исходу. (00308b)

СНИМИТЕ

Рисунок 1 Откройте заглушки осей Оригинальное оборудование (OE) (1,2).

a. Поместите край отвертки в выемку, расположенную в нижней части крышки.

b. Аккуратно подцепите наружу, чтобы удалить.

УСТАНОВКА

Комплекты 43000188 и 43000189

1.	Рисунок 1 Установите новую правую (шестигранную) боковую заглушку оси (1). a. С помощью торцевого гаечного ключа слабо затяните шестигранную гайку до тех пор, пока пружинный зажим не перестанет свободно вращаться. b. Совместите пружинный зажим с осью. c. Аккуратно прижмите зажим к оси и поверните, чтобы выровнять логотип Bar and Shield. d. После выравнивания снимите крышку и полностью затяните шестигранную гайку, чтобы закрепить пружинный зажим. e. Установите крышку, совместив пружинный зажим с внутренним шестигранником оси. f. Сильно нажмите, пока крышка не будет полностью установлена.
2.	Рисунок 1 Установите новую левую (круглую) боковую заглушку оси (2). a. Совместите пружинный зажим с осью. b. Поверните, чтобы выровнять логотип Bar and Shield. c. Сильно нажмите, пока крышка не будет полностью установлена.

Комплект 43000214

1.	Рисунок 1 Установите новую правую (шестигранную) боковую заглушку оси (1). a. Совместите пружинный зажим с осью. b. Установите крышку, совместив пружинный зажим с внутренним шестигранником оси. c. Сильно нажмите, пока крышка не будет полностью установлена.
2.	Рисунок 1 Установите новую левую (круглую) боковую заглушку оси (2). a. Совместите пружинный зажим с осью. b. Сильно нажмите, пока крышка не будет полностью установлена.
