SCREAMIN EAGLE MILWAUKEE EIGHT 135CI-KASSEMOTOR
941003842024-07-09
GENERELL INFORMASJON
Tabell 1. Generell informasjon
Sett | Anbefalte verktøy | Ferdighetsnivå(1) |
|---|---|---|
16200784, 16200785, 16200786, 16200787 | Vernebriller, momentnøkkel, Digital Technician II (DT II) |  |
(1) DTII og forhandlerinstallasjon kreves
SETTETS INNHOLD

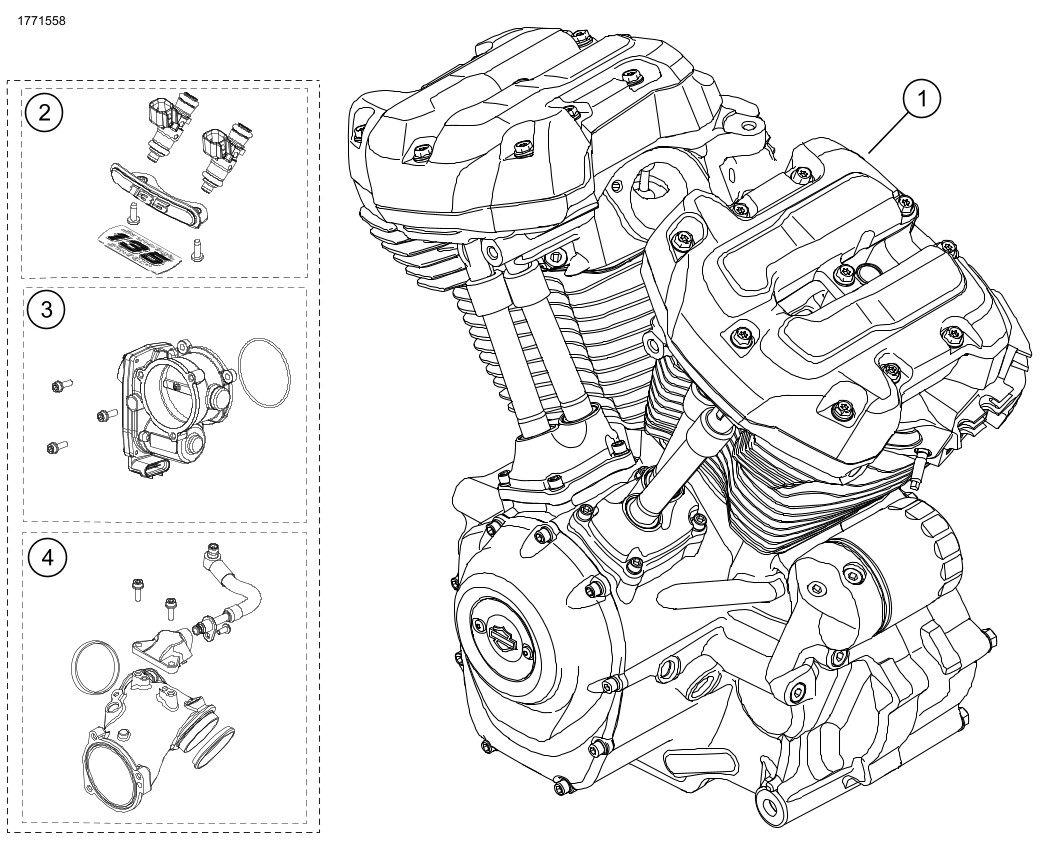

Figur 1. Screamin Eagle Milwaukee Eight 135-kassemotor
Tabell 2. Screamin Eagle Milwaukee Eight 135-kassemotor
 | Kontroller at alt innholdet er med i settet før du begynner å montere eller fjerne deler fra kjøretøyet. | ||||
|---|---|---|---|---|---|
Element | Mengde | Beskrivelse | Delenr. | Merknader | |
 | 1 | 1 | Motor, komplett | 16200784, 16200785, 16200786, 16200787 | |
| 2 | 2 | Screamin' Eagle-injektorsett for høy gjennomstrømning, 6,8 GPS | 27400067 | |
| 3 | 1 | Screamin' Eagle 68 mm gasspjeldhus | 27300194 | |
| 4 | 1 | Screamin Eagle 68 mm inntaksmanifold (med drivstoffskinne) | 27300210 | |

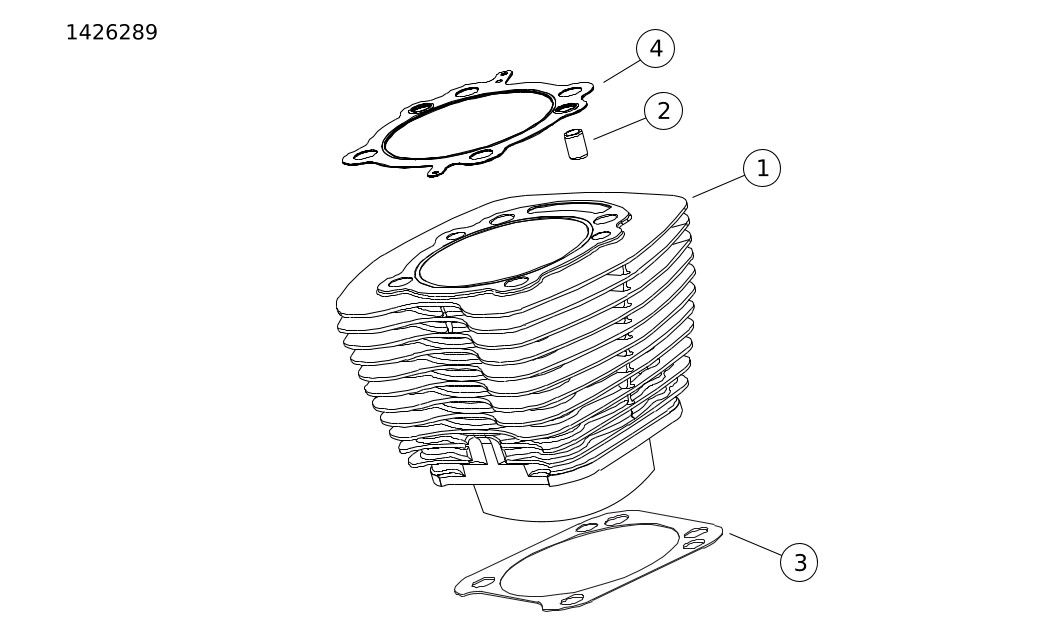

Figur 2. Screamin Eagle Milwaukee Eight 135-kassemotorsylindere
Tabell 3. Screamin Eagle Milwaukee Eight 135-kassemotorsylindere
| Kontroller at alt innholdet er med i settet før du begynner å montere eller fjerne deler fra kjøretøyet. | ||||
|---|---|---|---|---|---|
Element | Mengde | Beskrivelse | Delenr. | Merknader | |
| 1 | 2 | Screamin Eagle-sylindersett, 4,310 tommer (svarte markeringer) | 16800210 | Inkluderer fremre og bakre sylinder, element 2 til 4 |
| 2 | 4 | Tapp, ring | 16589-99A | |
| 3 | 2 | Pakning, sylinderbunn | 16500332 | |
| 4 | 2 | Pakning, sylinderhode | 16500657A | |

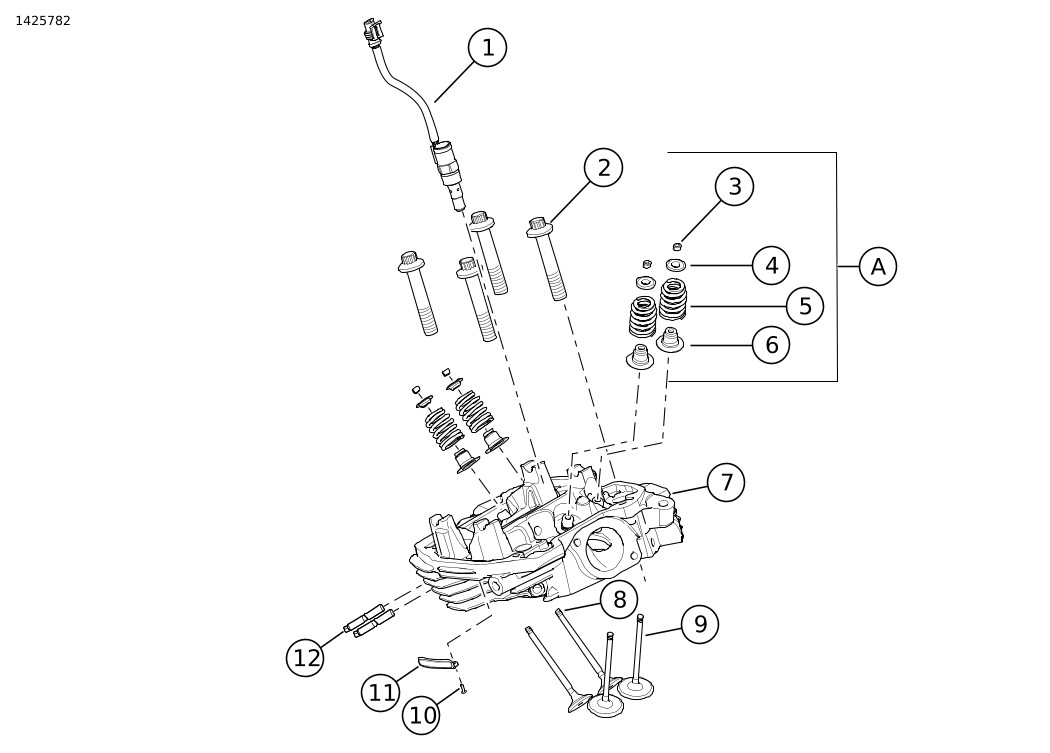

Figur 3. Screamin Eagle Milwaukee Eight 135-kassemotorsylinderhoder og ventiler
Tabell 4. Screamin Eagle Milwaukee Eight 135-kassemotorsylinderhoder og ventiler
| Kontroller at alt innholdet er med i settet før du begynner å montere eller fjerne deler fra kjøretøyet. | ||||
|---|---|---|---|---|---|
Element | Mengde | Beskrivelse | Delenr. | Merknader | |
| 1 | 2 | Automatisk kompresjonsfrigjøring | 18400073B | |
| 2 | 8 | Flensmutter | 10200303 | |
| 3 | 16 | Ventilstyring | Selges ikke separat | |
| 4 | 8 | Krage, ventilfjær | Selges ikke separat | |
| 5 | 8 | Ventilfjær | Selges ikke separat | |
| 6 | 8 | Forsegling, ventil | Selges ikke separat | |
| 7 | 1 | Sylinderhode, bakre | 16500779 | Oljekjølt |
16500815 | Vannkjølt | ||||
| 1 | Sylinderhode, fremre | 16500778 | Oljekjølt | |
16500814 | Vannkjølt | ||||
| 8 | 2 | Eksosventil, 33 mm | 18000047 | |
| 9 | 2 | Inntaksventil, 41 mm | 18000046 | |
| 10 | 4 | Skrue, knapphode, TORX | 68120-00 | |
| 11 | 2 | Medaljong, 135 | 14101814 | |
| 12 | 4 | Bolt, eksosport | 10900015A | |
| A | Ventilfjærsett, Screamin' Eagle | 18100080A | Inkluderer element 3-6 | |

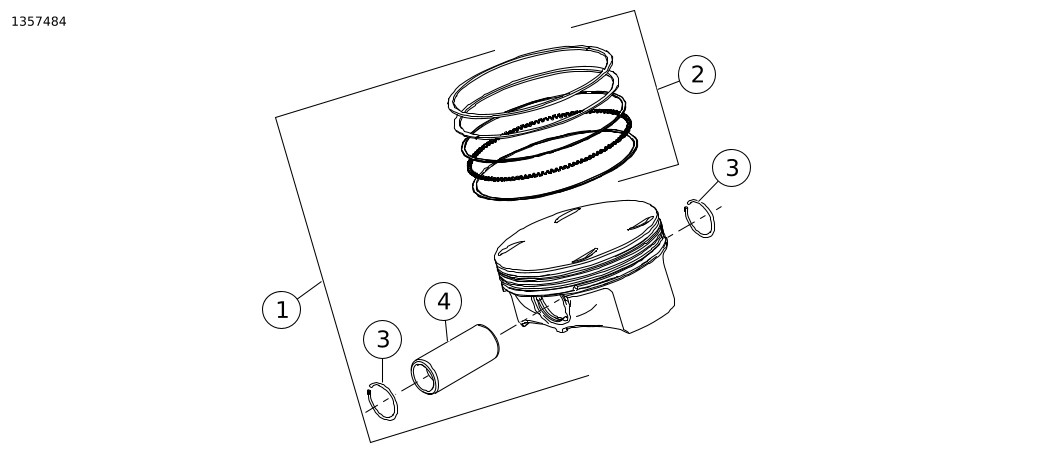

Figur 4. Screamin Eagle Milwaukee Eight 135-kassemotorstempler
Tabell 5. Screamin Eagle Milwaukee Eight 135-kassemotorstempler
| Kontroller at alt innholdet er med i settet før du begynner å montere eller fjerne deler fra kjøretøyet. | ||||
|---|---|---|---|---|---|
Element | Mengde | Beskrivelse | Delenr. | Merknader | |
| 1 | 1 | Stempelsett, foran og bak, med ringsett, stempelpinne og låseringer, standard | 21900164 | |
| 2 | 2 | Stempelringsett, standard | 22000126 | |
| 3 | 4 | Låsering, stempelpinne | 22097-99 | |
| 4 | 2 | Stempelpinne | 22558-07 | |

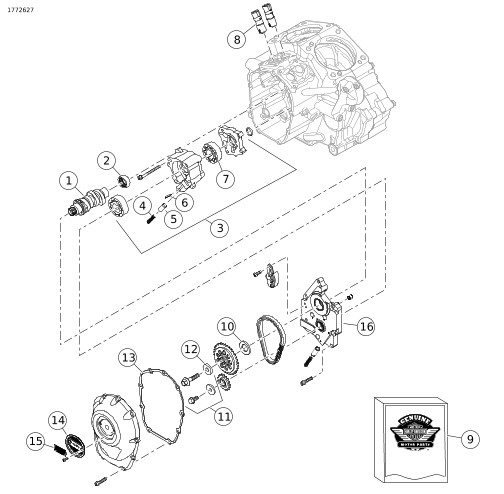

Figur 5. Screamin Eagle Milwaukee Eight 135-kassemotorkamaksel og kamakseldeksel
Tabell 6. Screamin Eagle Milwaukee Eight 135-kassemotorkamaksel og kamakseldeksel
| Kontroller at alt innholdet er med i settet før du begynner å montere eller fjerne deler fra kjøretøyet. | ||||
|---|---|---|---|---|---|
Element | Mengde | Beskrivelse | Delenr. | Merknader | |
| 1 | 1 | Kamakselsett, SE8-517 | 25400353 | |
| 2 | 1 | Nålrullelagersett, kamaksel | 24018-10 | |
| 3 | 1 | Oljepumpe | 62400279 | Oljekjølt, inkluderer element 4-7 |
| 62400278 | Vannkjølt, inkluderer element 4-7 | |||
| 4 | 1 | Fjær, avlastningsventil | 26210-99 | |
| 5 | 1 | Avlastningsventil, oljepumpe-bypass | 26400-82B | |
| 6 | 1 | Rullepinne | 601 | |
| 7 | 1 | Gerotormontering | 62400006 | Oljekjølt |
| 62400274 | Vannkjølt | |||
| 8 | 4 | Hydraulisk løfter | 18572-13 | |
| 9 | 1 | Pakningssett | 25700731 | |
| 10 | 1 | Avstandsstykke, tannhjuljustering for kamdrev 2,54 mm (0,100 tommer) | 25729-06 | Bruk etter behov |
| 1 | Avstandsstykke, tannhjuljustering for kamdrev 2,79 mm (0,110 tommer) tykk | 25731-06 | Bruk etter behov | |
| 1 | Avstandsstykke, tannhjuljustering for kamdrev 3,05 mm (0,120 tommer) tykk | 25734-06 | Bruk etter behov | |
| 1 | Avstandsstykke, tannhjuljustering for kamdrev 3,3 mm (0,130 tommer) tykk | 25736-06 | Bruk etter behov | |
| 1 | Avstandsstykke, tannhjuljustering for kamdrev 3,54 mm (0,139 tommer) tykk | 25737-06 | Bruk etter behov | |
| 1 | Avstandsstykke, tannhjuljustering for kamdrev 3,81 mm (0,150 tommer) tykk | 25738-06 | Bruk etter behov | |
| 11 | 1 | Retensjonssett for kamdrev | 25566-06 | |
| 12 | 1 | Skive | 6294 | |
| 13 | 1 | Pakning, kamakseldeksel | 25700730 | |
| 14 | 1 | Deksel, timer | 25600116 | |
| 15 | 1 | Deksel, timer, innlegg, 135 Stage IV | 25600162 | |
| 16 | 1 | Kamakselplate | 25400419 | |
GENERELT
Modeller
Hvis du trenger informasjon om montering for forskjellige modeller, kan du lese Deler og tilbehør (Høyttalersystem) -detaljhandelkatalogen eller Parts and Accessories-delen (Deler og tilbehør) på www.harley-davidson.com .
Kontroller at du bruker nyeste versjon av instruksjonsarket. Du finner dette her: h-d.com/isheets
Kontakt Harley-Davidson Customer Support Center på 1-800-258-2464 (kun i USA) eller 1-414-343-4056.
Installasjonskrav
ADVARSELFøreren og passasjerens sikkerhet avhenger av korrekt montering av dette settet. Bruk de passende prosedyrene i servicehåndboken. Hvis du ikke er i stand til å utføre prosedyren eller ikke har de nødvendige verktøyene, bør du få en Harley-Davidson-forhandler til å utføre monteringen. Feilaktig montering av dette settet kan utgjøre en fare for liv og helse. (00333b)
MERK
Dette instruksjonsbladet viser til informasjon i servicehåndboken. En servicehåndbok for denne motorsykkelmodellen/årsmodellen kreves for denne monteringen. Du kan skaffe en på følgende steder:
- En Harley-Davidson-forhandler.
- H-D Service-informasjonsportalen, en abonnementsbasert tjeneste tilgjengelig for de fleste modeller fra 2001 og senere. Hvis du vil vite mer, kan du lese listen med vanlige spørsmål og svar om abonnementer .
KLARGJØRE
ADVARSELRøyking og all bruk av åpen ild eller gnister er forbudt når du skal utføre service på drivstoffsystemet. Bensin er ekstremt brannfarlig og svært eksplosiv, noe som kan sette liv og helse på spill. (00330a)
ADVARSELTøm systemet for drivstoff under høytrykk før tilførselsslangen blir koblet fra, for å forhindre at drivstoffet spruter ut. Bensin er ekstremt brannfarlig og svært eksplosiv, noe som kan sette liv og helse på spill. (00275a)
| 1. | Plasser motorsykkelen på en egnet løftebukk. Se servicehåndboken. | |
| 2. | Ta ut hovedsikringen. Se servicehåndboken. | |
| 3. | Ta av setet. Se servicehåndboken. | |
| 4. | Tapp ut alt drivstoff og koble fra slangen for drivstofftilførsel. Se servicehåndboken. | |
| 5. | Fjern drivstofftanken. Se servicehåndboken. | |
| 6. | Hev motorsykkelen. |
FJERN
| 1. | Fjern motoren fra chassiset. Se servicehåndboken. |
MONTER
| 1. | Før motoren monteres: a. Pass på at det ikke er smuss eller forurensning i smøresystemet. b. Få en Harley-Davidson-forhandler eller en kvalifisert mekaniker til å rengjøre oljepannen. c. Hvis motoren som ble fjernet hadde intern skade, skifter du ut oljepannen. | |
| 2. | Fjern oljehettene eller pluggene ved overgangen fra motoren til girkassen. | |
| 3. | Sett motoren inn i rammen. Se servicehåndboken. | |
| 4. | Monter gasspjeldhus, inntaksmanifold og injektorer med høy gjennomstrømming fra dette settet. |
FERDIG
| 1. | Monter drivstofftanken. Se servicehåndboken. | |
| 2. | Koble til slangen for drivstofftilførsel. Se servicehåndboken. | |
| 3. | Monter setet. Se servicehåndboken. | |
| 4. | Installer hovedsikringen. Se servicehåndboken. | |
| 5. | Se under REGLER FOR INNKJØRING i brukerhåndboken for å få instruksjoner om innkjøring av motoren. |
VEDLIKEHOLD
| 1. | Les VEDLIKEHOLDSPLANEN i motorsykkelens servicehåndbok eller brukerhåndbok. | |
| 2. | Se under MOTOR i servicehåndboken for å få oversikt over riktige serviceprosedyrer. |
SPESIFIKASJONER FOR 135-MOTOR
MERK
Avsnittene under inneholder unik informasjon som ikke er tilgjengelig i MOTOR-delen av Touring-servicehåndboken for Milwaukee-Eight-motoren.
Tabell 7. Screamin Eagle Milwaukee Eight 135-kassemotor
Element | Spesifikasjon | |
|---|---|---|
Kompresjonsforhold | 10,7:1 | |
Boring | 4,310 tommer | 109,5 mm |
Slaglengde | 4,625 tommer | 117,5 mm |
Slagvolum | 135,3 kubikktommer | 2217 cc |
Smøresystem | Under trykk, tørr bunnpanne med oljekjøler | |
PRODUKSJONSTOLERANSER
Les om motorspesifikasjonene i servicehåndboken for å få informasjon om eventuelle spesifikasjoner som ikke vises i tabellene under.
Tabell 8. Spesifikasjoner for ventilfjærer
ELEMENT | TRYKK | DIMENSJON |
|---|---|---|
Høyde 1 | 100 pund (45 kg) | 1,470 tommer (37,4 mm) |
Høyde 2 | 262 pund (119 kg) | 0,97 tommer (24,6 mm) |
Fri lengde | gjelder ikke | 1,779 tommer (45,2 mm) |
Tabell 9. Stempler
Stempel: | Klaring (tommer) |
|---|---|
Stempel-til-sylinder-passform (løs) | 0.0045 |
Stempelpinnepassform (løs) | 0,0606–0,0010 |
Åpning i den øvre ringens ende Åpning i den andre ringens ende Skinneåpning for oljekontrollring | 0,015-0,025 0,015-0,025 0,015± .0,009 |
Klaring på siden av øvre ring Klaring på siden av andre ring Klaring på siden av oljekontrollring | 0,0017–0,0027 0,0009–0,0029 0,0004-0,0059 |
Tabell 10. Kamspesifikasjoner – SE8-517
Inntak | Spesifikasjon |
|---|---|
Åpner | F-7° B; R-7° B |
Lukker | F-40° A; R-40°A |
Varighet | F-227° |
Maksimum ventilløft | I-515 tommer |
Ventilløft @ TDC | F-.112 tommer; B-.112 tommer |
Eksos | Spesifikasjon |
Åpner | F-62° BBDC: R-61°BBDC |
Lukker | F-7° A; R-1° A |
Varighet | F-249°; R-242° |
Maksimum ventilløft | 0,513 tommer |
Ventilløft @ TDC | F-0,066 tommer; R-0,052 tommer |
Kam-timing @ 0,050 tommer Ventilløft i veivakselgrader | |
GRENSER FOR DRIFTSSLITASJE
MERK
Les om motorspesifikasjonene i servicehåndboken for å få informasjon om eventuelle spesifikasjoner som ikke vises i tabellene under.
Bruk slitasjegrenser som rettesnor for utskifting av deler.
Tabell 11. Stempler
Stempel-til-sylinder-passform (løs) | Slitasjegrense (tommer) |
|---|---|
Passform i sylinder (løs) | 0.0045 |
Stempelpinnepassform (løs) | 0.0010 |
Åpning i den øvre ringens ende Åpning i den andre ringens ende Skinneåpning for oljekontrollring | 0.030 0.034 0.038 |
Klaring på siden av øvre ring Klaring på siden av andre ring Klaring på siden av oljekontrollring | 0.0035 0.0035 0.0067 |
