MOTORE PREASSEMBLATO SCREAMIN EAGLE MILWAUKEE EIGHT 135CI
941003842024-07-09
INFORMAZIONI GENERALI
Tabella 1. Informazioni generali
Kit | Attrezzi consigliati | Livello di abilità(1) |
|---|---|---|
16200784, 16200785, 16200786, 16200787 | Occhiali di protezione, chiave dinamometrica, Digital Technician II (DTII) |  |
(1) È richiesta l'installazione ad opera del concessionario e il DTII
CONTENUTO DEL KIT

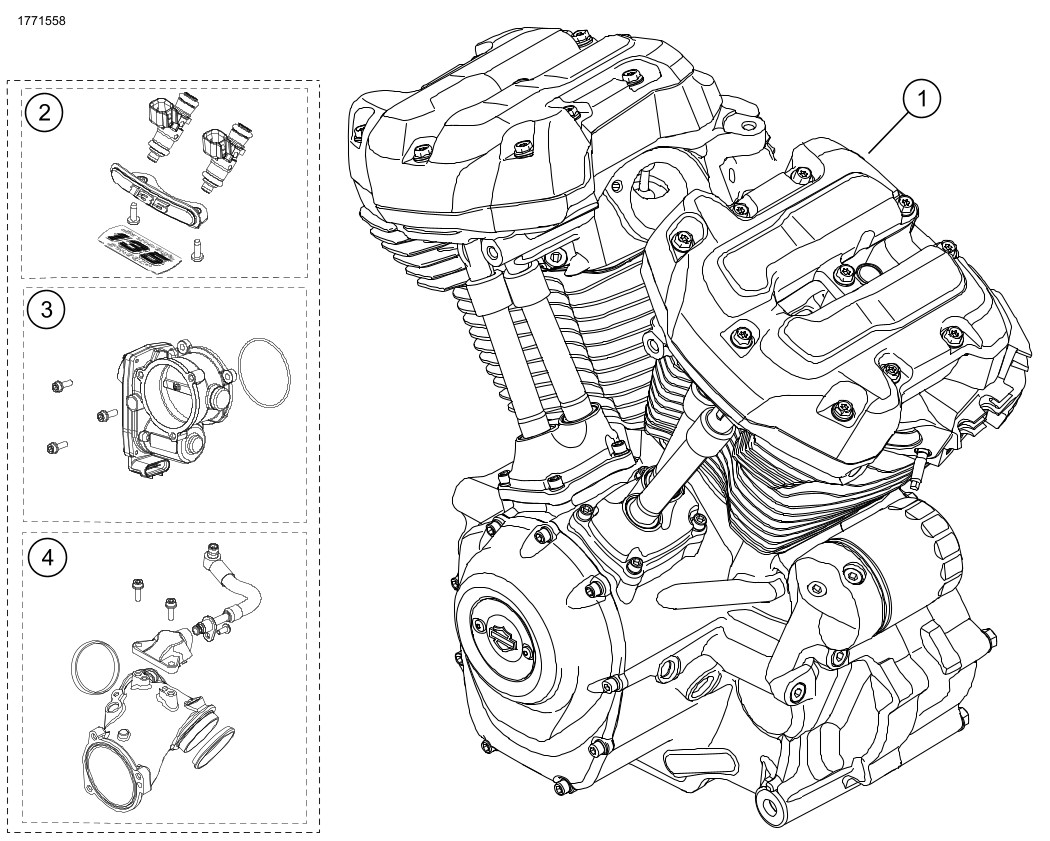

Figura 1. Motore Preassemblato Screamin Eagle Milwaukee Eight 135
Tabella 2. Motore Preassemblato Screamin Eagle Milwaukee Eight 135
 | Verificare che tutti i contenuti siano presenti nel kit prima di installare o rimuovere elementi dal veicolo. | ||||
|---|---|---|---|---|---|
Articolo | Q.tà | Descrizione | Part Number | Note | |
 | 1 | 1 | Montaggio del motore completato | 16200784, 16200785, 16200786, 16200787 | |
| 2 | 2 | Kit iniettore a portata maggiorata Screamin Eagle, 6.8 GPS | 27400067 | |
| 3 | 1 | Corpo della valvola a farfalla da 68 mm Screamin Eagle | 27300194 | |
| 4 | 1 | Collettore di aspirazione Screamin Eagle 68mm (con condotto del combustibile) | 27300210 | |

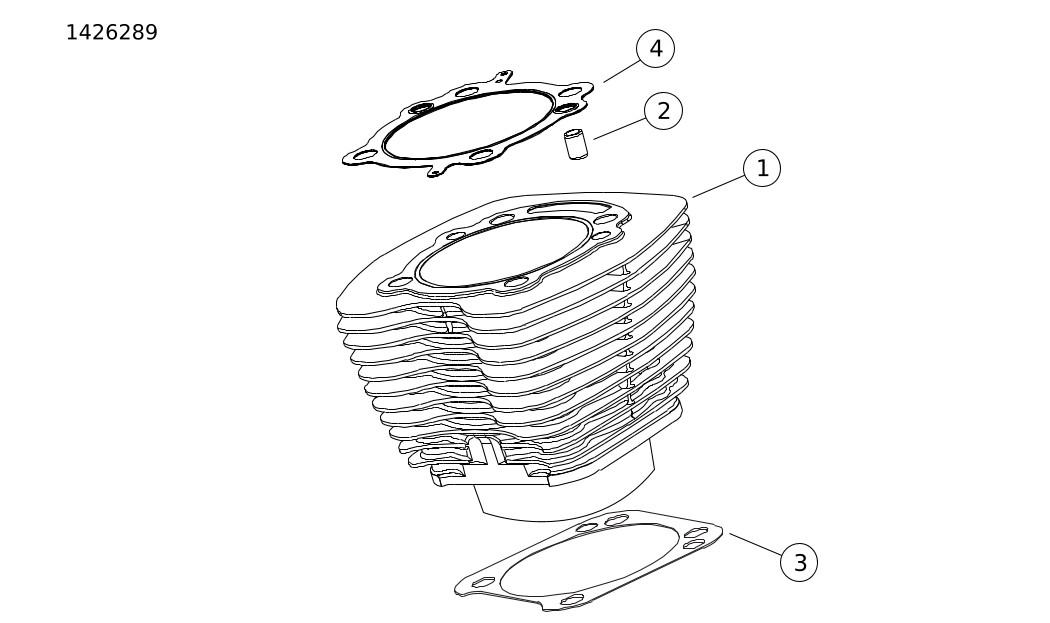

Figura 2. Cilindri Motore Preassemblato Screamin Eagle Milwaukee Eight 135
Tabella 3. Cilindri Motore Preassemblato Screamin Eagle Milwaukee Eight 135
| Verificare che tutti i contenuti siano presenti nel kit prima di installare o rimuovere elementi dal veicolo. | ||||
|---|---|---|---|---|---|
Articolo | Q.tà | Descrizione | Part Number | Note | |
| 1 | 2 | Kit cilindri Screamin Eagle, 4,310 pollici (nero evidenziato) | 16800210 | Include i cilindri anteriori e posteriori, elementi 2-4 |
| 2 | 4 | Perno di riferimento, anello | 16589-99A | |
| 3 | 2 | Guarnizione, base del cilindro | 16500332 | |
| 4 | 2 | Guarnizione, testata | 16500657A | |

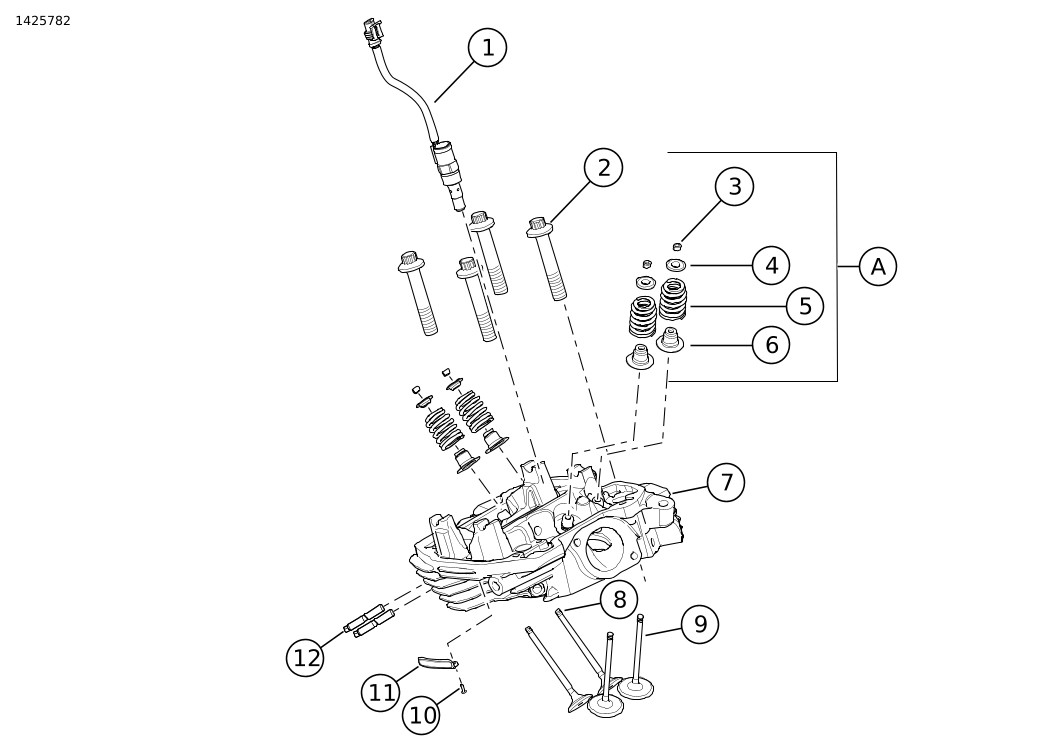

Figura 3. Testate e Valvole Motore Preassemblato Screamin Eagle Milwaukee Eight 135
Tabella 4. Testate e Valvole Motore Preassemblato Screamin Eagle Milwaukee Eight 135
| Verificare che tutti i contenuti siano presenti nel kit prima di installare o rimuovere elementi dal veicolo. | ||||
|---|---|---|---|---|---|
Articolo | Q.tà | Descrizione | Part Number | Note | |
| 1 | 2 | Dispositivo di scarico automatico della compressione | 18400073B | |
| 2 | 8 | Dado flangiato | 10200303 | |
| 3 | 16 | Dispositivo di fissaggio, valvola | Parte non venduta separatamente | |
| 4 | 8 | Scodellino, molla delle valvole | Parte non venduta separatamente | |
| 5 | 8 | Molla della valvola | Parte non venduta separatamente | |
| 6 | 8 | Guarnizione di tenuta, valvola | Parte non venduta separatamente | |
| 7 | 1 | Gruppo testata, posteriore | 16500779 | Raffreddato a olio |
16500815 | Raffreddato ad acqua | ||||
| 1 | Gruppo testata, anteriore | 16500778 | Raffreddato a olio | |
16500814 | Raffreddato ad acqua | ||||
| 8 | 2 | Valvola di scarico, 33 mm | 18000047 | |
| 9 | 2 | Valvola di aspirazione, 41 mm | 18000046 | |
| 10 | 4 | Vite, a testa bombata, TORX | 68120-00 | |
| 11 | 2 | Stemma, 135 | 14101814 | |
| 12 | 4 | Prigioniero, luce di scarico | 10900015A | |
| A | Kit molle delle valvole, Screamin’ Eagle | 18100080A | Comprende gli elementi 3-6 | |

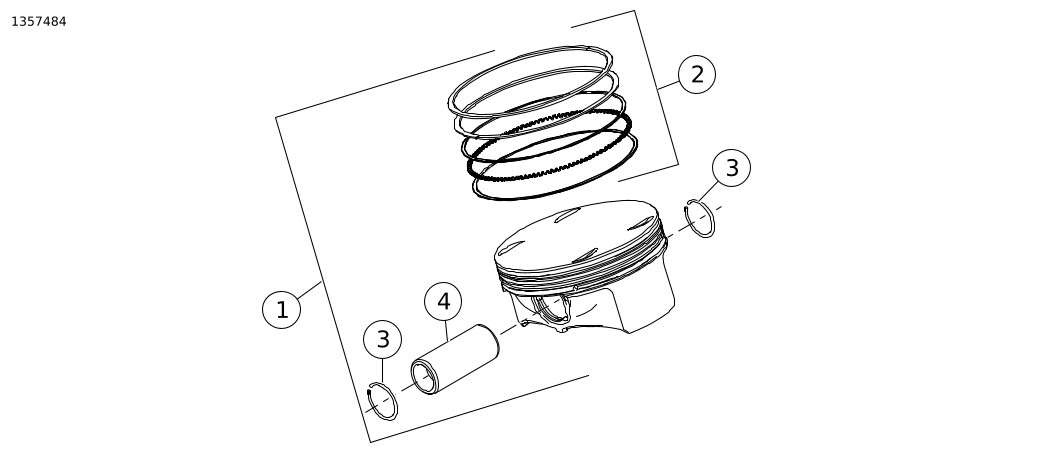

Figura 4. Pistoni Motore Preassemblato Screamin Eagle Milwaukee Eight 135
Tabella 5. Pistoni Motore Preassemblato Screamin Eagle Milwaukee Eight 135
| Verificare che tutti i contenuti siano presenti nel kit prima di installare o rimuovere elementi dal veicolo. | ||||
|---|---|---|---|---|---|
Articolo | Q.tà | Descrizione | Part Number | Note | |
| 1 | 1 | Kit pistoni, anteriore e posteriore, con fasce elastiche, spinotto del pistone e anelli di blocco, standard | 21900164 | |
| 2 | 2 | Gruppo fasce elastiche dei pistoni, standard | 22000126 | |
| 3 | 4 | Anello di blocco, spinotto del pistone | 22097-99 | |
| 4 | 2 | Spinotto del pistone | 22558-07 | |

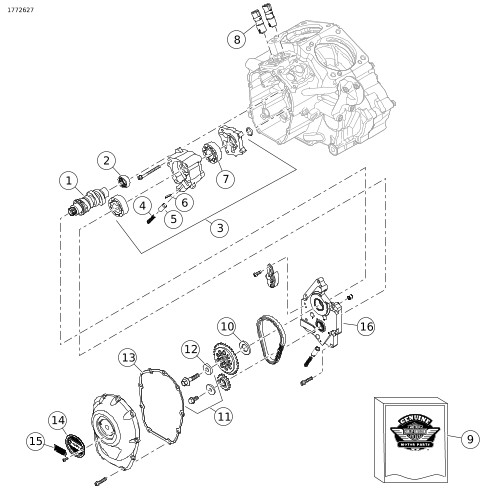

Figura 5. Albero a camme e coperchio dell’albero a camme del motore preassemblato Screamin Eagle Milwaukee Eight 135
Tabella 6. Albero a camme e coperchio dell’albero a camme del motore preassemblato Screamin Eagle Milwaukee Eight 135
| Verificare che tutti i contenuti siano presenti nel kit prima di installare o rimuovere elementi dal veicolo. | ||||
|---|---|---|---|---|---|
Articolo | Q.tà | Descrizione | Part Number | Note | |
| 1 | 1 | Kit dell’albero a camme, SE8-517 | 25400353 | |
| 2 | 1 | Kit del cuscinetto a rullini, albero a camme | 24018-10 | |
| 3 | 1 | Gruppo pompa dell’olio | 62400279 | Raffreddato ad olio, include gli articoli 4-7 |
| 62400278 | Raffreddato ad acqua, include gli articoli 4-7 | |||
| 4 | 1 | Molla, valvola limitatrice della pressione | 26210-99 | |
| 5 | 1 | Valvola limitatrice, bypass della pompa dell'olio | 26400-82B | |
| 6 | 1 | Spina elastica | 601 | |
| 7 | 1 | Gruppo gerotor | 62400006 | Raffreddato a olio |
| 62400274 | Raffreddato ad acqua | |||
| 8 | 4 | Punteria idraulica | 18572-13 | |
| 9 | 1 | Kit della guarnizione | 25700731 | |
| 10 | 1 | Distanziale, allineamento ingranaggio conduttore albero a camme 2.54 mm (0.100 pollici) | 25729-06 | Utilizzare come richiesto |
| 1 | Distanziale, allineamento ingranaggio conduttore albero a camme 2,79 mm (0,110 pollici) di spessore | 25731-06 | Utilizzare come richiesto | |
| 1 | Distanziale, allineamento ingranaggio conduttore albero a camme 3,05 mm (0,120 pollici) di spessore | 25734-06 | Utilizzare come richiesto | |
| 1 | Distanziale, allineamento ingranaggio conduttore albero a camme 3,3 mm (0,130 pollici) di spessore | 25736-06 | Utilizzare come richiesto | |
| 1 | Distanziale, allineamento ingranaggio conduttore albero a camme 3,54 mm (0,139 pollici) di spessore | 25737-06 | Utilizzare come richiesto | |
| 1 | Distanziale, allineamento ingranaggio conduttore albero a camme 3,81 mm (0,150 pollici) di spessore | 25738-06 | Utilizzare come richiesto | |
| 11 | 1 | Kit di fissaggio dell’ingranaggio della trasmissione degli alberi a camme | 25566-06 | |
| 12 | 1 | Rondella | 6294 | |
| 13 | 1 | Guarnizione, coperchio degli alberi a camme | 25700730 | |
| 14 | 1 | Coperchio, fasatura | 25600116 | |
| 15 | 1 | Coperchio, fasatura, inserto, 135 Stage IV | 25600162 | |
| 16 | 1 | Gruppo disco della frizione | 25400419 | |
GENERALE
Modelli
Per informazioni sui modelli compatibili, vedere il Parti e accessori (P&A) catalogo di vendita oppure la sezione Parti e Accessori di www.harley-davidson.com .
Verificare di stare utilizzando la versione più aggiornata del libretto di istruzioni. È disponibile presso: h-d.com/isheets
Contattare il centro di assistenza clienti Harley-Davidson al numero 1-800-258-2464 (solo USA) o 1-414-343-4056.
Requisiti di installazione
AVVERTENZALa sicurezza del pilota e del passeggero dipende dalla corretta installazione di questo kit. Attenersi alle procedure appropriate illustrate nel manuale di manutenzione. Se non si è in grado di eseguire la procedura o non si dispone degli attrezzi adeguati, rivolgersi a un concessionario Harley-Davidson per l’installazione. Un’installazione non corretta di questo kit può causare lesioni gravi o mortali. (00333b)
NOTA
Questo foglio di istruzioni fa riferimento alle informazioni contenute nel manuale di manutenzione. Per questa installazione è necessario consultare il manuale di manutenzione della motocicletta del relativo anno e modello, che è disponibile:
- Presso un concessionario Harley-Davidson.
- Sul Portale delle informazioni di assistenza H-D, accessibile previa iscrizione, e disponibile per la maggior parte dei modelli dal 2001 in poi. Per ulteriori informazioni vedere Domande frequenti sulle iscrizioni .
PREPARAZIONE
AVVERTENZADurante la manutenzione dell’impianto di alimentazione, non fumare né generare scintille o fiamme libere nelle vicinanze. La benzina è estremamente infiammabile e altamente esplosiva e l’inosservanza di misure di sicurezza adeguate può causare lesioni gravi o mortali. (00330a)
AVVERTENZAPer evitare schizzi di combustibile, spurgare l’impianto dal combustibile ad alta pressione prima di scollegare la tubazione di alimentazione. La benzina è estremamente infiammabile e altamente esplosiva e l’inosservanza di misure di sicurezza adeguate può causare lesioni gravi o mortali. (00275a)
| 1. | Posizionare il veicolo su un’alzata adatta. Vedere il manuale di manutenzione. | |
| 2. | Rimuovere il fusibile principale. Vedere il manuale di manutenzione. | |
| 3. | Rimuovere la sella. Vedere il manuale di manutenzione. | |
| 4. | Spurgare il combustibile e scollegare la linea di alimentazione del combustibile. Vedere il manuale di manutenzione. | |
| 5. | Rimuovere il serbatoio del combustibile. Vedere il manuale di manutenzione. | |
| 6. | Sollevare il veicolo. |
RIMOZIONE
| 1. | Rimuovere il motore dal telaio. Vedere il manuale di manutenzione. |
INSTALLAZIONE
| 1. | Prima di installare il motore: a. Assicurarsi che nell’impianto di lubrificazione non siano presenti particelle contaminanti o detriti. b. Fare risciacquare la coppa dell’olio da un concessionario o tecnico qualificato Harley-Davidson. c. Se il motore che è stato rimosso aveva subito danni interni, sostituire la coppa dell'olio. | |
| 2. | Rimuovere i cappucci o i tappi dei passaggi dell’olio nell’interfaccia motore-cambio. | |
| 3. | Installare il motore nel telaio. Vedere il manuale di manutenzione. | |
| 4. | Installa il corpo farfallato, il collettore di aspirazione e gli iniettori ad alto flusso da questo kit. |
COMPLETATO
| 1. | Installare il serbatoio del combustibile. Vedere il manuale di manutenzione. | |
| 2. | Collegare la tubazione di alimentazione del combustibile. Vedere il manuale di manutenzione. | |
| 3. | Installare la sella. Vedere il manuale di manutenzione. | |
| 4. | Installare il fusibile principale. Vedere il manuale di manutenzione. | |
| 5. | Per il rodaggio del motore nuovo, vedere le REGOLE PER IL RODAGGIO nel manuale d’uso del veicolo. |
MANUTENZIONE
| 1. | Fare riferimento agli INTERVALLI DI MANUTENZIONE nel manuale di manutenzione del veicolo o nel manuale d’uso. | |
| 2. | Per le appropriate procedure di manutenzione, vedere la sezione MOTORE nel manuale di manutenzione. |
SPECIFICHE TECNICHE DEL MOTORE 135
NOTA
Le sezioni che seguono forniscono informazioni esclusive non disponibili nella sezione MOTORE del manuale di manutenzione Touring per il motore Milwaukee-Eight.
Tabella 7. Motore Preassemblato Screamin Eagle Milwaukee Eight 135
Articolo | Dati tecnici | |
|---|---|---|
Rapporto di compressione | 10.7:1 | |
Foro | 4,310 pollici | 109,5 mm |
Corsa | 4,625 in | 117.5 mm |
Cilindrata | 135,3 pollici cubici | 2217 cc |
Impianto di lubrificazione | Coppa a secco pressurizzata con radiatore di raffreddamento dell’olio | |
TOLLERANZE DI FABBRICAZIONE
Vedere i dati tecnici del motore nel manuale di manutenzione per le specifiche non indicate nelle tabelle che seguono.
Tabella 8. Dati tecnici delle molle delle valvole
ARTICOLO | PRESSIONE | DIMENSIONI |
|---|---|---|
Altezza 1 | 100 lb (45 kg) | 1,470 pollici (37,4 mm) |
Altezza 2 | 262 lb (119 kg) | 0,97 pollici (24,6 mm) |
Lunghezza utile | N/A | 1,779 pollici (45,2 mm) |
Tabella 9. Pistoni
Pistone: | Gioco (in) |
|---|---|
Accoppiamento cilindro-pistone (lasco) | 0.0045 |
Accoppiamento dello spinotto del pistone (lasco) | 0,0606-0,0010 |
Apertura delle fasce elastiche superiore Apertura della seconda fascia elastica Apertura della fascia elastica raschiaolio | 0,015-0,025 0,015-0,025 0.015± .0.009 |
Gioco laterale della fascia elastica superiore Gioco laterale della seconda fascia elastica Gioco laterale della fascia elastica raschiaolio | 0,0017-0,0027 0,0009-0,0029 0,0004-0,0059 |
Tabella 10. Specifiche tecniche delle camme - SE8-517
Aspirazione | Dati tecnici |
|---|---|
Apertura | F-7° B; R-7° B |
Chiusura | F-40° A; R-40°A |
Durata | F-227° |
Alzata massima della valvola | I -515 pollici |
Alzata della valvola al PMS | F-112 pollici; R-112 pollici |
Scarico | Dati tecnici |
Apertura | F-62° prima del punto morto inferiore: R-61° prima del punto morto inferiore |
Chiusura | F-7° A; R-1° A |
Durata | F-249°; R-242° |
Alzata massima della valvola | 0,513 pollici |
Alzata della valvola al PMS | F-0.066 pollici; R-0.052 pollici |
Fasatura delle camme @ 0.050 pollici Alzata punteria in gradi dell’albero a gomiti | |
LIMITI DI USURA
NOTA
Fare riferimento ai dati tecnici del motore indicati nel manuale di manutenzione per le specifiche non indicate nelle tabelle a seguire.
Utilizzare i limiti di usura come guida per la sostituzione dei componenti.
Tabella 11. Pistoni
Accoppiamento cilindro-pistone (lasco) | Limite di usura (in) |
|---|---|
Accoppiamento nel cilindro (lasco) | 0.0045 |
Accoppiamento dello spinotto del pistone (lasco) | 0.0010 |
Apertura delle fasce elastiche superiore Apertura della seconda fascia elastica Apertura della fascia elastica raschiaolio | 0.030 0.034 0.038 |
Gioco laterale della fascia elastica superiore Gioco laterale della seconda fascia elastica Gioco laterale della fascia elastica raschiaolio | 0.0035 0.0035 0.0067 |
