SCREAMIN EAGLE MILWAUKEE OTTE 135CI KASSE MOTOR
941003842024-07-09
GENEREL INFORMATION
Tabel 1. Generelle oplysninger
Sæt | Foreslåede værktøjer | Færdighedsniveau(1) |
|---|---|---|
16200784, 16200785, 16200786, 16200787 | Sikkerhedsbriller, momentskruenøgle, Digital tekniker II (DT II) |  |
(1) DTII og forhandlerinstallation påkrævet
SÆTTETS INDHOLD

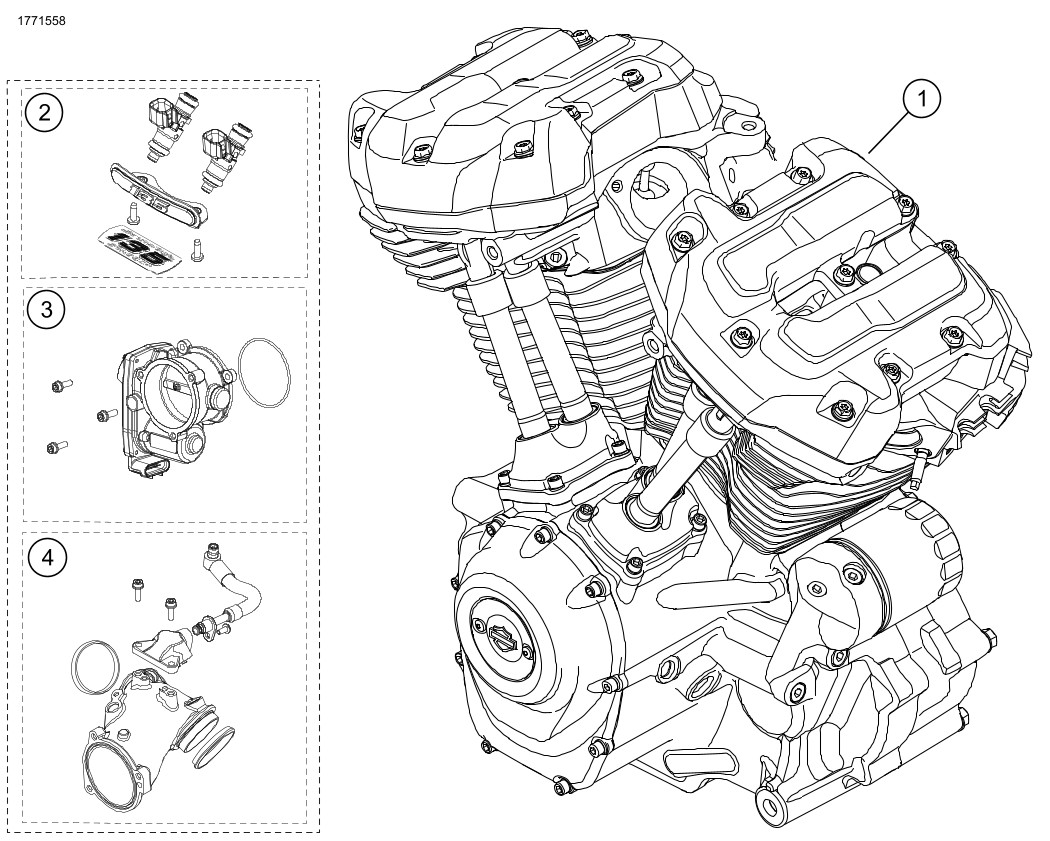

Figur 1. Screamin Eagle Milwaukee Otte 135 kasse motor
Tabel 2. Screamin Eagle Milwaukee Otte 135 kasse motor
 | Kontrollér, at alle dele er i sættet, inden du monterer eller afmonterer elementer fra køretøjet. | ||||
|---|---|---|---|---|---|
Punkt | Antal | Beskrivelse | Delnr. | Noter | |
 | 1 | 1 | Motorsamlingen er fuldført | 16200784, 16200785, 16200786, 16200787 | |
| 2 | 2 | Screamin Eagle High Flow injektor Kit, 6,8 GPS | 27400067 | |
| 3 | 1 | Screamin Eagle 68 mm gashåndtag | 27300194 | |
| 4 | 1 | Screamin Eagle 68 mm indsugningsmanifold (med brændstofskinne) | 27300210 | |

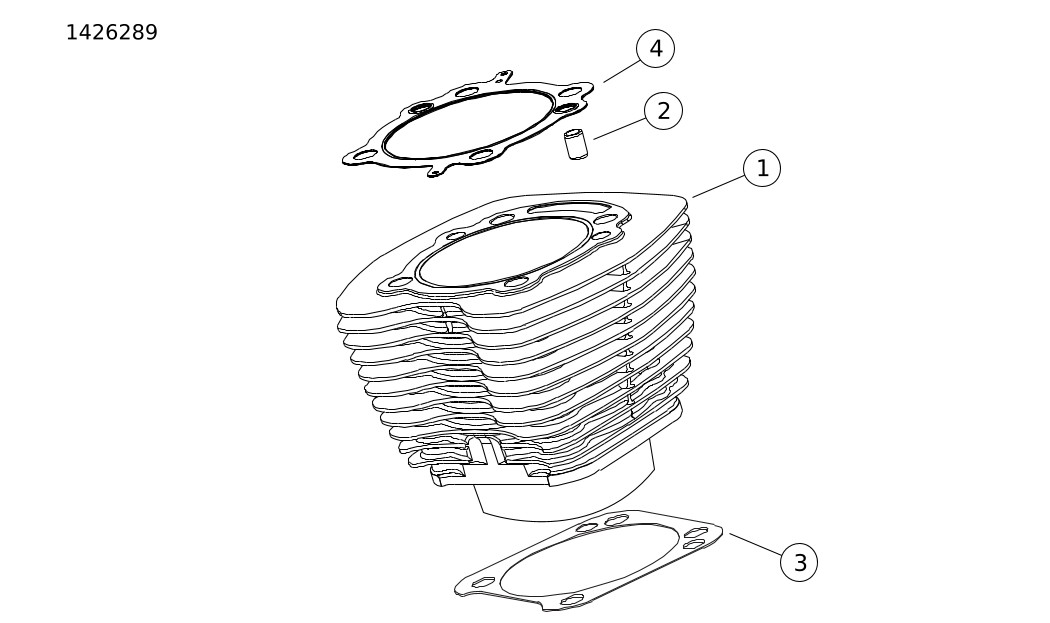

Figur 2. Screamin Eagle Milwaukee otte 135 kasse motor cylindre
Tabel 3. Screamin Eagle Milwaukee otte 135 kasse motor cylindre
| Kontrollér, at alle dele er i sættet, inden du monterer eller afmonterer elementer fra køretøjet. | ||||
|---|---|---|---|---|---|
Punkt | Antal | Beskrivelse | Delnr. | Noter | |
| 1 | 2 | Screamin Eagle cylindersæt, 4.310 tommer (sort fremhævet) | 16800210 | Omfatter for-og bagcylindre, del 2-4 |
| 2 | 4 | Dyvelnål, ring | 16589-99A | |
| 3 | 2 | Pakning, cylinderbund | 16500332 | |
| 4 | 2 | Pakning, topstykke | 16500657A | |

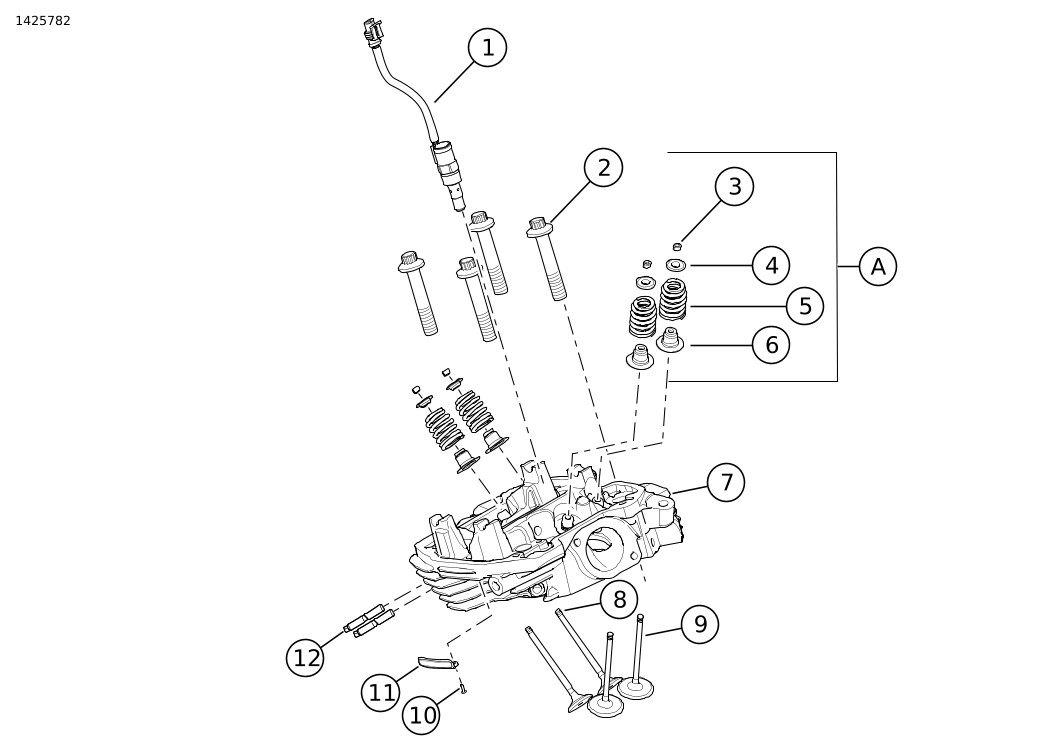

Figur 3. Screamin Eagle Milwaukee Otte 135 kasse motor topstykker og ventiler
Tabel 4. Screamin Eagle Milwaukee Otte 135 kasse motor topstykker og ventiler
| Kontrollér, at alle dele er i sættet, inden du monterer eller afmonterer elementer fra køretøjet. | ||||
|---|---|---|---|---|---|
Punkt | Antal | Beskrivelse | Delnr. | Noter | |
| 1 | 2 | Automatisk komprimeringsfrigørelse | 18400073B | |
| 2 | 8 | Flangemøtrik | 10200303 | |
| 3 | 16 | Keeper, ventil | Sælges ikke separat | |
| 4 | 8 | Krave, ventilfjeder | Sælges ikke separat | |
| 5 | 8 | Ventil fjeder | Sælges ikke separat | |
| 6 | 8 | Tætning, ventil | Sælges ikke separat | |
| 7 | 1 | Cylinderhoved-modul, bag | 16500779 | Oliekølet |
16500815 | Luftkølet | ||||
| 1 | Cylinderhoved-modul, til | 16500778 | Oliekølet | |
16500814 | Luftkølet | ||||
| 8 | 2 | Udstødningsventil, 33 mm | 18000047 | |
| 9 | 2 | Indsugningsventil, 41 mm | 18000046 | |
| 10 | 4 | Skrue, knaphoved, TORX | 68120-00 | |
| 11 | 2 | Medaljon, 135 | 14101814 | |
| 12 | 4 | Stud, udstødningsport | 10900015A | |
| A | Ventil fjeder sæt, Screamin' Eagle | 18100080A | Indeholder punkt 3-6 | |

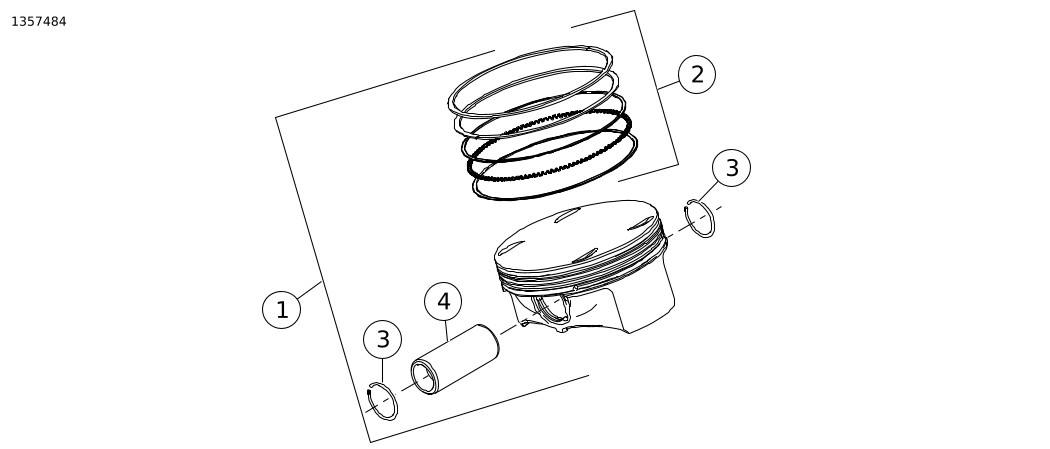

Figur 4. Screamin Eagle Milwaukee Otte 135 kasse motor stempler
Tabel 5. Screamin Eagle Milwaukee Otte 135 kasse motor stempler
| Kontrollér, at alle dele er i sættet, inden du monterer eller afmonterer elementer fra køretøjet. | ||||
|---|---|---|---|---|---|
Punkt | Antal | Beskrivelse | Delnr. | Noter | |
| 1 | 1 | Stempelsæt, for og bag, med ringsæt, stempelstift og låseringe, standard | 21900164 | |
| 2 | 2 | Stempelring sæt, standard | 22000126 | |
| 3 | 4 | Låsering, stempelstift | 22097-99 | |
| 4 | 2 | Stempelstift | 22558-07 | |

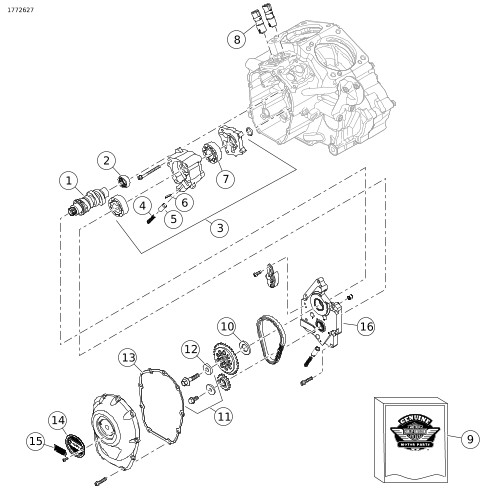

Figur 5. Screamin Eagle Milwaukee Otte 135 kasse motor knastaksel og knastaksel dækning
Tabel 6. Screamin Eagle Milwaukee Otte 135 kasse motor knastaksel og knastaksel dækning
| Kontrollér, at alle dele er i sættet, inden du monterer eller afmonterer elementer fra køretøjet. | ||||
|---|---|---|---|---|---|
Punkt | Antal | Beskrivelse | Delnr. | Noter | |
| 1 | 1 | Sæt med knastaksel, SE8-517 | 25400353 | |
| 2 | 1 | Sæt med nåleleje, knastaksel | 24018-10 | |
| 3 | 1 | Oliepumpesæt | 62400279 | Oliekølet, indeholder varer 4-7 |
| 62400278 | Vandkølet, indeholder punkt 4-7 | |||
| 4 | 1 | Fjeder, aflastningsventil | 26210-99 | |
| 5 | 1 | Aflastningsventil, oliepumpe bypass | 26400-82B | |
| 6 | 1 | Rullestift | 601 | |
| 7 | 1 | Gerotor-modul | 62400006 | Oliekølet |
| 62400274 | Luftkølet | |||
| 8 | 4 | Hydraulisk løfter | 18572-13 | |
| 9 | 1 | PAKNINGSSÆT | 25700731 | |
| 10 | 1 | Afstandsstykke, tandhjulsjustering med knastdrev 2,54 mm (0,100 tommer) | 25729-06 | Brug efter behov |
| 1 | Afstandsstykke, tandhjulsjustering med knastdrev 2,79 mm tyk | 25731-06 | Brug efter behov | |
| 1 | Afstandsstykke, tandhjulsjustering med knastdrev 3,05 mm tyk | 25734-06 | Brug efter behov | |
| 1 | Afstandsstykke, tandhjulsjustering med knastdrev 3,3 mm tyk | 25736-06 | Brug efter behov | |
| 1 | Afstandsstykke, tandhjulsjustering med knastdrev 3,54 mm tyk | 25737-06 | Brug efter behov | |
| 1 | Afstandsstykke, tandhjulsjustering med knastdrev 3,81 mm tyk | 25738-06 | Brug efter behov | |
| 11 | 1 | Sæt med knastdrev kædehjulsholder | 25566-06 | |
| 12 | 1 | Spændeskive | 6294 | |
| 13 | 1 | Pakning, knastakseldæksel | 25700730 | |
| 14 | 1 | Dæksel, timer | 25600116 | |
| 15 | 1 | Dæksel, timer, indsats, 135 trin IV | 25600162 | |
| 16 | 1 | Samling af knastakselplade | 25400419 | |
GENERELT
Modeller
Find oplysninger om, hvilke modeller delen passer til, i Reservedele og tilbehør (P&A) detailkataloget eller afsnittet "Parts and Accessories" (Reservedele og tilbehør) i www.harley-davidson.com .
Kontroller, at du bruger den nyeste version af instruktionsarket. Den er tilgængelig på: h-d.com/isheets
Kontakt Harley-Davidson Customer Support Center på 1-800-258-2464 (kun USA) eller 1-414-343-4056.
Installationskrav
ADVARSELFørerens og passagerens sikkerhed afhænger af, at dette sæt monteres korrekt. Brug de relevante procedurer i servicehåndbogen. Hvis du ikke magter proceduren eller ikke har de korrekte værktøjer, skal du få en Harley-Davidson forhandler til at udføre monteringen. Forkert montering af sættet kan resultere i dødsfald eller alvorlig personskade. (00333b)
BEMÆRK
Dette instruktionsark henviser til oplysninger i servicehåndbogen. En servicehåndbog til den pågældende motorcykelmodel og årgang er nødvendig for at udføre denne installation. Den fås hos:
- En Harley-Davidson forhandler.
- H-D Service-informationsportal er en abonnementsbaseret adgang, der er tilgængelig for de fleste 2001 og nyere modeller. For flere oplysninger se under Ofte stillede spørgsmål om abonnementer .
KLARGØR
ADVARSELNår der udføres service på brændstofsystemet, er rygning, åben ild og gnister i nærheden forbudt. Benzin er yderst brandfarlig og højeksplosiv, hvilket kan resultere i dødsfald eller alvorlige personskader. (00330a)
ADVARSELTøm systemet for brændstof under højt tryk, før forsyningslangen frakobles, for at undgå tilbagesprøjt af brændstof. Benzin er yderst brandfarlig og højeksplosiv, hvilket kan resultere i dødsfald eller alvorlige personskader. (00275a)
| 1. | Placer køretøjet på en passende lift. Se servicehåndbogen. | |
| 2. | Fjern hovedsikringen. Se servicehåndbogen. | |
| 3. | Fjern sadlen. Se servicehåndbogen. | |
| 4. | Rens brændstof og frakobl brændstofforsyningsledningen. Se servicehåndbogen. | |
| 5. | Afmonter brændstoftanken. Se servicehåndbogen. | |
| 6. | Hæv køretøjet. |
AFMONTER
| 1. | Afmonter motor fra chassis. Se servicehåndbogen. |
MONTERING
| 1. | Før du installerer motoren: a. Sørg for, at der ikke er snavs eller forureninger i smøresystemet. b. Få oliebundkaret skyllet igennem hos en Harley-Davidson-forhandler eller af kvalificeret tekniker. c. Hvis den afmonterede motor, havde indvendige skader, skal du udskifte oliebundkaret. | |
| 2. | Afmonter oliekanalhætter eller -propper på motorens forbindelse til transmissionen. | |
| 3. | Monter motoren i chassiset. Se servicehåndbogen. | |
| 4. | Installer gashåndtag, indsugningsmanifold og injektorer med højt flow fra dette sæt. |
UDFØRT
| 1. | Monter brændstoftanken. Se servicehåndbogen. | |
| 2. | Tilslut brændstofforsyningsledning. Se servicehåndbogen. | |
| 3. | Monter sadlen. Se servicehåndbogen. | |
| 4. | Monter hovedsikringen. Se servicehåndbogen. | |
| 5. | Se TILKØRSELSREGLER i køretøjets instruktionsbog for at tilkøre den nye motor. |
VEDLIGEHOLDELSE
| 1. | Se VEDLIGEHOLDELSESPLAN i køretøjets servicemanual eller instruktionsbog. | |
| 2. | Se MOTOR-afsnittet i servicemanualen for korrekte serviceprocedurer. |
135 MOTOR SPECIFIKATIONER
BEMÆRK
De følgende afsnit indeholder unikke oplysninger, der ikke er tilgængelige i afsnittet Touring service manual ENGINE for Milwaukee-Eight motoren.
Tabel 7. Screamin Eagle Milwaukee Otte 135 kasse motor
Punkt | Specifikation | |
|---|---|---|
Komprimeringsforhold | 10.7:1 | |
Udboring | 4,310 tommer | 109,5 mm |
Takt | 4,625 tommer | 117,5 mm |
Slagvolumen | 135.3 cu ind | 2217 cc |
Smøresystem | Tør oliesump under tryk med oliekøler | |
FREMSTILLINGSTOLERANCER
Se specifikationerne for motoren i servicemanualen for alle specifikationer, der ikke er vist i følgende tabeller.
Tabel 8. Specifikationer for ventilfjeder
ELEMENT | TRYK | DIMENSION |
|---|---|---|
Højde 1 | 100 lbs (45 kg) | 1,470 tommer. (37,4 mm) |
Højde 2 | 262 lbs (119 kg) | 0,97 tommer (24,6 mm) |
Frilængde | n/a | 1,779 tommer (45,2 mm) |
Tabel 9. Stempler
Stempel: | Afstand (tommer.) |
|---|---|
Stempel-til-cylinder, tilpasning (løs) | 0.0045 |
Stempelstift, tilpasning (løs) | 0.0606-0.0010 |
Topring, afslutning Ring 2, afslutning Oliekontrolring, mellemrum | 0,015-0,025 0,015-0,025 0.015±0.009 |
Topring, sideafstand Ring 2, sideafstand Oliekontrolring, sideafstand | 0,0017-0,0027 0,0009-0,0029 0,0004-0,0059 |
Tabel 10. Cam Specifikationer-SE8-517
Indsugning | Specifikation |
|---|---|
Åbner | F-7° B; R-7° B |
Lukker | F-40° A; R-40°A |
Varighed | F-227° |
Maksimalt ventilløft | I -515 tommer |
Valve Lift @ TDC | F-.112", R-.112" |
Udstødning | Specifikation |
Åbner | F-62° BBDC: R-61°BBDC |
Lukker | F-7° A; R-1° A |
Varighed | F-249°; R-242° |
Maksimalt ventilløft | 0,513 tommer |
Valve Lift @ TDC | F-0.066 in.; R-0,052 tommer |
Cam Timing @ 0.050 in. Tappet løft i krumtapakselgrader | |
NEDSLIDNINGSGRÆNSER
BEMÆRK
Se motorspecifikationerne i servicemanualen for eventuelle specifikationer, der ikke er vist i følgende tabeller.
Brug slidgrænser som vejledning til udskiftning af dele.
Tabel 11. Stempler
Stempel-til-cylinder, tilpasning (løs) | Slidgrænse (tommer) |
|---|---|
Tilpasning i cylinder (løs) | 0.0045 |
Stempelstift, tilpasning (løs) | 0.0010 |
Topring, afslutning Ring 2, afslutning Oliekontrolring, mellemrum | 0.030 0.034 0.038 |
Topring, sideafstand Ring 2, sideafstand Oliekontrolring, sideafstand | 0.0035 0.0035 0.0067 |
