MOTOR DE REPOSIÇÃO MILWAUKEE EIGHT 135 (2.217 CM³) SCREAMIN EAGLE
941003842024-07-09
INFORMAÇÕES GERAIS
Tabela 1. Informações gerais
Kits | Ferramentas sugeridas | Nível de habilidade(1) |
|---|---|---|
16200784, 16200785, 16200786, 16200787 | Óculos de proteção, torquímetro, Digital Technician II (DT II) |  |
(1) São necessários o DTII e a instalação na concessionária
CONTEÚDO DO KIT

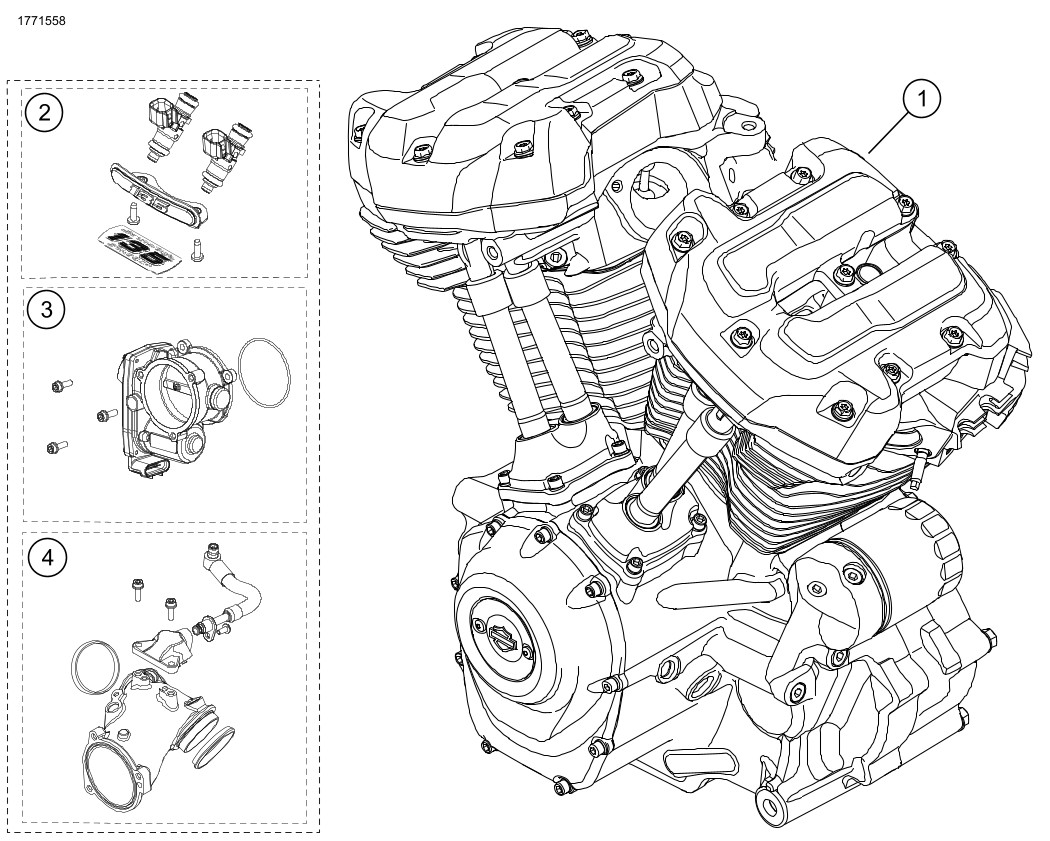

Figura 1. Motor de Reposição Milwaukee Eight 135 (2.217 cm³) Screamin’ Eagle
Tabela 2. Motor de Reposição Milwaukee Eight 135 (2.217 cm³) Screamin’ Eagle
 | Verifique se todos os conteúdos estão presentes no kit antes de instalar ou remover itens do veículo. | ||||
|---|---|---|---|---|---|
Item | Qtd. | Descrição | Part No. | Notas | |
 | 1 | 1 | Montagem do motor concluída | 16200784, 16200785, 16200786, 16200787 | |
| 2 | 2 | Kit de Injetor de Alto Fluxo Screamin' Eagle, 6,8 GPS | 27400067 | |
| 3 | 1 | Corpo de acelerador de 68 mm Screamin' Eagle | 27300194 | |
| 4 | 1 | Coletor de admissão de 68 mm Screamin Eagle (com trilho de combustível) | 27300210 | |
Figura 2. Cilindros do Motor de Reposição Milwaukee Eight 135 Screamin’ Eagle
Tabela 3. Cilindros do Motor de Reposição Milwaukee Eight 135 Screamin’ Eagle
| Verifique se todos os conteúdos estão presentes no kit antes de instalar ou remover itens do veículo. | ||||
|---|---|---|---|---|---|
Item | Qtd. | Descrição | Part No. | Notas | |
| 1 | 2 | Kit de cilindros Screamin’ Eagle, 109,5 mm (com destaques em preto) | 16800210 | Inclui cilindros dianteiros e traseiros, itens 2 a 4 |
| 2 | 4 | Cavilha, anel | 16589-99A | |
| 3 | 2 | Gaxeta, base do cilindro | 16500332 | |
| 4 | 2 | Gaxeta, cabeçote do cilindro | 16500657A | |
Figura 3. Válvulas e Cabeçotes de Cilindros do Motor de Reposição Milwaukee Eight 135 Screamin’ Eagle
Tabela 4. Válvulas e Cabeçotes de Cilindros do Motor de Reposição Milwaukee Eight 135 Screamin’ Eagle
| Verifique se todos os conteúdos estão presentes no kit antes de instalar ou remover itens do veículo. | ||||
|---|---|---|---|---|---|
Item | Qtd. | Descrição | Part No. | Notas | |
| 1 | 2 | Liberação automática de compressão | 18400073B | |
| 2 | 8 | Porca flangeada | 10200303 | |
| 3 | 16 | Retentor, válvula | Não se vende separadamente | |
| 4 | 8 | Anel, mola da válvula | Não se vende separadamente | |
| 5 | 8 | Mola da válvula | Não se vende separadamente | |
| 6 | 8 | Vedação, válvula | Não se vende separadamente | |
| 7 | 1 | Conjunto do cabeçote do cilindro, traseiro | 16500779 | Refrigerado a óleo |
16500815 | Refrigerado a água | ||||
| 1 | Conjunto do cabeçote do cilindro, dianteiro | 16500778 | Refrigerado a óleo | |
16500814 | Refrigerado a água | ||||
| 8 | 2 | Válvula de escape, 33 mm | 18000047 | |
| 9 | 2 | Válvula de admissão, 41 mm | 18000046 | |
| 10 | 4 | Parafuso, cabeça abaulada TORX | 68120-00 | |
| 11 | 2 | Emblema, 135 | 14101814 | |
| 12 | 4 | Prisioneiro, porta do escape | 10900015A | |
| A | Kit de mola da válvula, Screamin' Eagle | 18100080A | Inclui os itens 3-6 | |
Figura 4. Pistões do Motor de Reposição Milwaukee Eight 135 Screamin’ Eagle
Tabela 5. Pistões do Motor de Reposição Milwaukee Eight 135 Screamin’ Eagle
| Verifique se todos os conteúdos estão presentes no kit antes de instalar ou remover itens do veículo. | ||||
|---|---|---|---|---|---|
Item | Qtd. | Descrição | Part No. | Notas | |
| 1 | 1 | Kit de pistão, dianteiro e traseiro, com kits de anel, pino do pistão e anéis de aperto, padrão | 21900164 | |
| 2 | 2 | Conjunto de anéis de pistão, padrão | 22000126 | |
| 3 | 4 | Anel trava, pino do pistão | 22097-99 | |
| 4 | 2 | Pino do pistão | 22558-07 | |

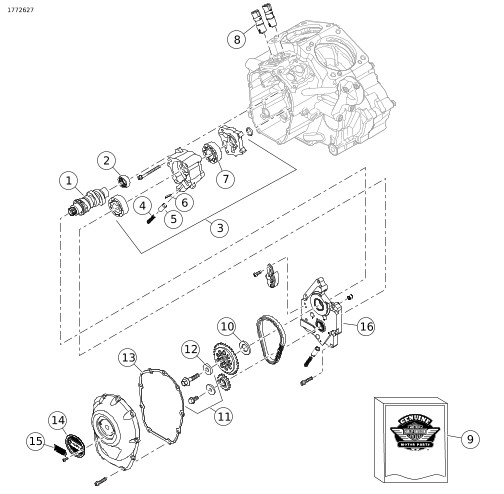

Figura 5. Comando de Válvulas e Tampa do Comando de Válvulas do Motor de Reposição Milwaukee Eight 135 Screamin’ Eagle
Tabela 6. Comando de Válvulas e Tampa do Comando de Válvulas do Motor de Reposição Milwaukee Eight 135 Screamin’ Eagle
| Verifique se todos os conteúdos estão presentes no kit antes de instalar ou remover itens do veículo. | ||||
|---|---|---|---|---|---|
Item | Qtd. | Descrição | Part No. | Notas | |
| 1 | 1 | Kit do comando de válvulas, SE8-517 | 25400353 | |
| 2 | 1 | Kit do rolamento de agulhas, comando de válvulas | 24018-10 | |
| 3 | 1 | Conjunto da bomba de óleo | 62400279 | Refrigerado a óleo, inclui itens 4-7 |
| 62400278 | Refrigerado a água, inclui itens 4-7 | |||
| 4 | 1 | Mola, válvula de segurança | 26210-99 | |
| 5 | 1 | Válvula de descarga, derivação da bomba de óleo | 26400-82B | |
| 6 | 1 | Pino cilíndrico | 601 | |
| 7 | 1 | Montagem do gerotor | 62400006 | Refrigerado a óleo |
| 62400274 | Refrigerado a água | |||
| 8 | 4 | Tucho hidráulico | 18572-13 | |
| 9 | 1 | Kit da gaxeta | 25700731 | |
| 10 | 1 | Espaçador, alinhamento da roda dentada do acionamento do comando de válvulas 2,54 mm | 25729-06 | Use conforme requerido |
| 1 | Espaçador, alinhamento da roda dentada do acionamento do comando de válvulas Espessura de 2,79 mm | 25731-06 | Use conforme requerido | |
| 1 | Espaçador, alinhamento da roda dentada do acionamento do comando de válvulas Espessura de 3,05 mm | 25734-06 | Use conforme requerido | |
| 1 | Espaçador, alinhamento da roda dentada do acionamento do comando de válvulas Espessura de 3,3 mm | 25736-06 | Use conforme requerido | |
| 1 | Espaçador, alinhamento da roda dentada do acionamento do comando de válvulas Espessura de 3,54 mm | 25737-06 | Use conforme requerido | |
| 1 | Espaçador, alinhamento da roda dentada do acionamento do comando de válvulas Espessura de 3,81 mm | 25738-06 | Use conforme requerido | |
| 11 | 1 | Kit de retenção da roda dentada do acionamento do excêntrico | 25566-06 | |
| 12 | 1 | Arruela | 6294 | |
| 13 | 1 | Gaxeta, tampa do comando de válvula | 25700730 | |
| 14 | 1 | Tampa, temporizador | 25600116 | |
| 15 | 1 | Tampa, temporizador, inserto, 135 Estágio IV | 25600162 | |
| 16 | 1 | Conjunto de placas do comando de válvulas | 25400419 | |
GERAL
Modelos
Para informações sobre os modelos correspondentes, consulte o Catálogo de Varejo P&A (P&A) ou a seção de Peças e Acessórios em www.harley-davidson.com .
Verifique se está sendo utilizada a versão mais atual da ficha de instruções. A ficha está disponível em: h-d.com/isheets
Entre em contato com a Central de atendimento ao cliente da Harley-Davidson através do telefone 1-800-258-2464 (somente EUA) ou 1-414-343-4056.
Requisitos de instalação
ATENÇÃOA segurança do motociclista e do passageiro depende da instalação correta deste kit. Use os procedimentos apropriados do Manual de serviço. Se o procedimento não estiver dentro de suas capacidades ou se você não possuir as ferramentas corretas, deixe que uma concessionária Harley-Davidson efetue a instalação. A instalação inadequada deste kit poderá resultar em morte ou lesões graves. (00333b)
NOTA
Esta folha de instruções faz referência às informações do Manual de serviço. É necessário ter um manual de serviço do ano e do modelo da motocicleta para fazer esta instalação. Esse material está disponível nas:
- concessionárias Harley-Davidson.
- Portal de Informações de Serviço da H-D, com acesso por assinatura, disponível para a maioria dos modelos de 2001 e mais recentes. Para saber mais, confira as Perguntas frequentes sobre assinaturas .
PREPARAÇÃO
ATENÇÃOAo fazer manutenção no sistema de combustível, não fume e não permita a presença de faíscas ou chama exposta nas proximidades. A gasolina é extremamente inflamável e altamente explosiva, o que poderá resultar em morte ou lesões graves. (00330a)
ATENÇÃOPara evitar a pulverização de combustível, purgue o sistema de combustível de alta pressão antes de desconectar a tubulação de suprimento. A gasolina é extremamente inflamável e altamente explosiva, o que poderá resultar em morte ou lesões graves. (00275a)
| 1. | Posicione o veículo em um elevador adequado. Veja o Manual de serviço. | |
| 2. | Remova o fusível principal. Veja o Manual de serviço. | |
| 3. | Remova o assento. Veja o Manual de serviço. | |
| 4. | Purgue o combustível e desconecte a tubulação de abastecimento de combustível. Veja o Manual de serviço. | |
| 5. | Remova o tanque de combustível. Veja o Manual de serviço. | |
| 6. | Levante o veículo. |
REMOÇÃO
| 1. | Remova o motor do chassi. Veja o Manual de serviço. |
INSTALAÇÃO
| 1. | Antes de instalar o motor: a. Certifique-se de que não haja nenhum detrito ou contaminantes no sistema de lubrificação. b. O cárter do óleo deve ser lavado por uma concessionária Harley-Davidson ou técnico qualificado. c. Se o motor que foi removido apresentava danos internos, substitua o cárter do óleo. | |
| 2. | Remova as tampas ou tampões da passagem de óleo na superfície de contato entre o motor e a transmissão. | |
| 3. | Instale o motor no chassi. Veja o Manual de serviço. | |
| 4. | Instale o corpo do acelerador, o coletor de admissão e os injetores de alto fluxo do kit. |
CONCLUÍDO
| 1. | Instale o tanque de combustível. Veja o Manual de serviço. | |
| 2. | Conecte a tubulação de alimentação de combustível. Veja o Manual de serviço. | |
| 3. | Instale o assento. Veja o Manual de serviço. | |
| 4. | Instale o fusível principal. Veja o Manual de serviço. | |
| 5. | Consulte as REGRAS DE PILOTAGEM DURANTE O AMACIAMENTO no Manual do proprietário para amaciar o motor novo. |
MANUTENÇÃO
| 1. | Consulte o CRONOGRAMA DE MANUTENÇÃO no manual de serviço ou no manual do proprietário do veículo. | |
| 2. | Consulte a seção MOTOR do Manual de serviço para ver os procedimentos de serviço adequados. |
ESPECIFICAÇÕES DO MOTOR 135
NOTA
As seções a seguir oferecem informações exclusivas, não disponíveis na seção MOTOR do manual de serviço dos modelos Touring para o motor Milwaukee-Eight.
Tabela 7. Motor de Reposição Milwaukee Eight 135 (2.217 cm³) Screamin’ Eagle
Item | Especificações | |
|---|---|---|
Taxa de compressão | 10,7:1 | |
Diâmetro do cilindro | 4,310 in | 109,5 mm |
Curso do êmbolo | 4,625 pol. | 117,5 mm |
Cilindrada | 135,3 polegadas cúbicas | 2.217 cm³ |
Sistema de lubrificação | Tanque coletor seco pressurizado com resfriador de óleo | |
TOLERÂNCIAS DE FABRICAÇÃO
Consulte as especificações do motor no manual de serviço para obter especificações não indicadas nas tabelas a seguir.
Tabela 8. Especificações da mola da válvula
ITEM | PRESSÃO | DIMENSÃO |
|---|---|---|
Altura 1 | 100 lbs (45 kg) | 1,470 in (37,4 mm) |
Altura 2 | 262 lbs (119 kg) | 0,97 in (24,6 mm) |
Comprimento livre | n/a | 1,779 in (45,2 mm) |
Tabela 9. Pistões
Pistão: | Distância mínima (pol.) |
|---|---|
Ajuste do pistão para o cilindro (com folga) | 0.0045 |
Ajuste do pino do pistão (com folga) | 0,0606-0,0010 |
Lacuna das extremidades do anel superior Lacuna das extremidades do segundo anel Lacuna da galeria do anel raspador de óleo | 0,015 a 0,025 0,015 a 0,025 0,015 ± 0,009 |
Folga longitudinal do anel superior Folga longitudinal do segundo anel Folga longitudinal do anel raspador de óleo | 0,0017-0,0027 0,0009 a 0,0029 0,0004 a 0,0059 |
Tabela 10. Especificações do comando de válvulas: SE8-517
Admissão | Especificações |
|---|---|
Abre | F-7° B; R-7° B |
Fecha | F-40° A; R-40°A |
Duração | F-227° |
Levantamento máximo da válvula | I -515 in |
Levantamento da válvula (@ PMS Ponto Morto Superior) | F-.112 pol.; R-.112 pol. |
Escape | Especificações |
Abre | F-62° APMI: R-61°APMI |
Fecha | F-7° A; R-1° A |
Duração | F-249°; R-242° |
Levantamento máximo da válvula | 0,513 in |
Levantamento da válvula (@ PMS Ponto Morto Superior) | F-0,066 in; R-0,052 in |
Tempo do excêntrico @ 0,050 polegadas Levantamento do tucho em graus do virabrequim | |
LIMITES DE DESGASTE DE SERVIÇO
NOTA
Consulte as especificações do motor no manual de serviço para obter as especificações que não constam das tabelas a seguir.
Use os limites de desgaste como guia para a substituição de peças.
Tabela 11. Pistões
Ajuste do pistão para o cilindro (com folga) | Limite de desgaste (pol.) |
|---|---|
Ajuste no cilindro (com folga) | 0.0045 |
Ajuste do pino do pistão (com folga) | 0.0010 |
Lacuna das extremidades do anel superior Lacuna das extremidades do segundo anel Lacuna da galeria do anel raspador de óleo | 0.030 0.034 0.038 |
Folga longitudinal do anel superior Folga longitudinal do segundo anel Folga longitudinal do anel raspador de óleo | 0.0035 0.0035 0.0067 |
