SILNIK SPRZEDAWANY OSOBNO, SCREAMIN EAGLE MILWAUKEE EIGHT 135CI
941003842024-07-09
INFORMACJE OGÓLNE
Tabela 1. Informacje ogólne
Zestawy | Sugerowane narzędzia | Poziom umiejętności(1) |
|---|---|---|
16200784, 16200785, 16200786, 16200787 | Okulary ochronne, klucz dynamometryczny, Cyfrowy technik II (DT II) |  |
(1) Wymagana instalacja u dealera, z wykorzystaniem DT II
ZAWARTOŚĆ ZESTAWU

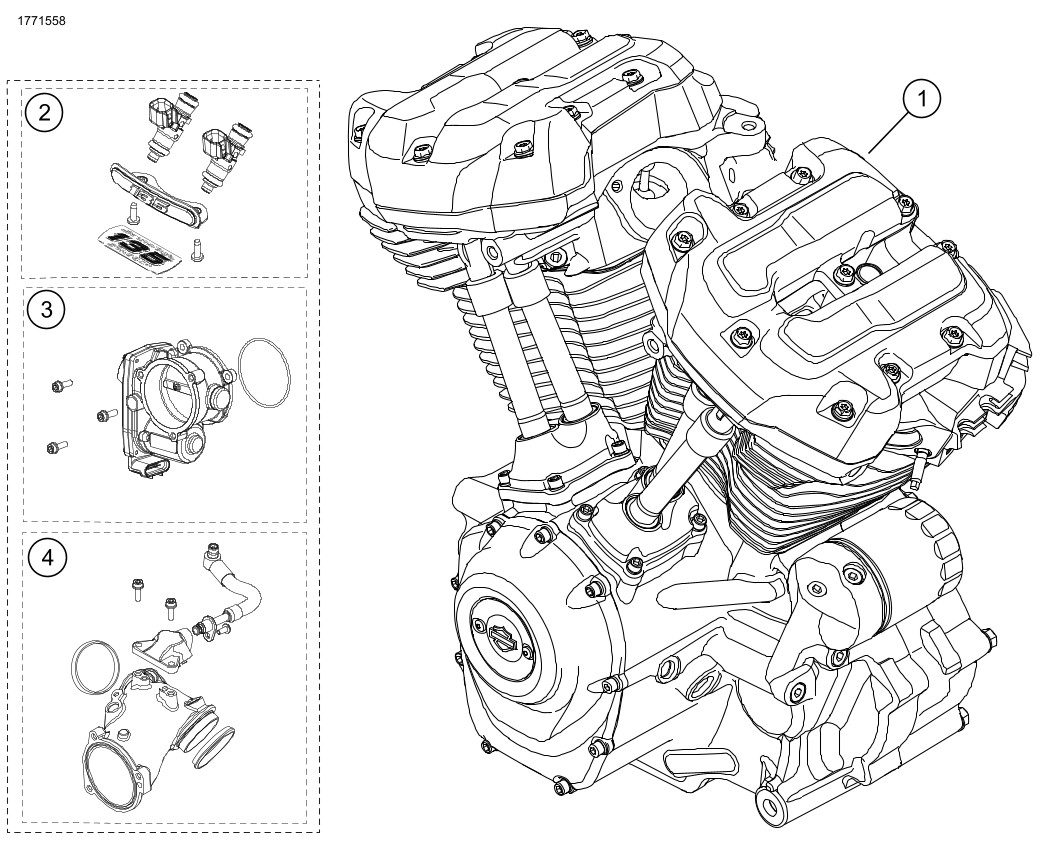

Rysunek 1. Silnik sprzedawany osobno, Screamin Eagle Milwaukee Eight 135
Tabela 2. Silnik sprzedawany osobno, Screamin Eagle Milwaukee Eight 135
 | Przed rozpoczęciem montażu lub demontażu części pojazdu sprawdź, czy w zestawie są wszystkie części. | ||||
|---|---|---|---|---|---|
Pozycja | Ilość | Opis | Nr kat. | Uwagi | |
 | 1 | 1 | Zespół silnika, kompletny | 16200784, 16200785, 16200786, 16200787 | |
| 2 | 2 | Zestaw wtryskowy Screamin’ Eagle o wysokim przepływie, 6,8 GPS | 27400067 | |
| 3 | 1 | Korpus przepustnicy Screamin’ Eagle 68 mm | 27300194 | |
| 4 | 1 | Kolektor dolotowy Screamin Eagle 68mm (z listwą paliwową) | 27300210 | |

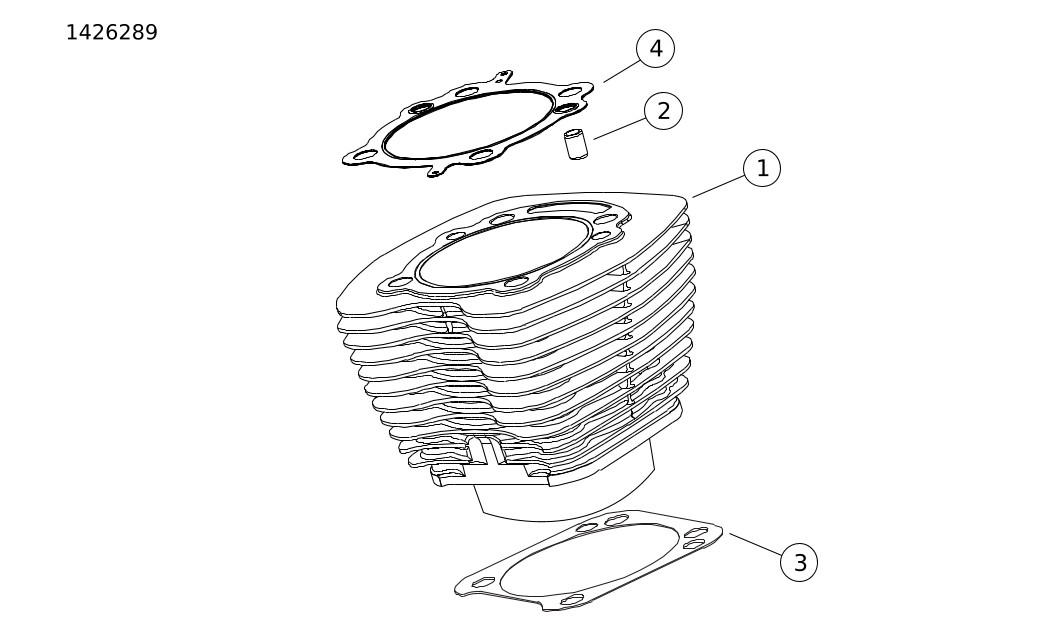

Rysunek 2. Cylindry silnika sprzedawanego osobno, Screamin Eagle Milwaukee Eight 135
Tabela 3. Cylindry silnika sprzedawanego osobno, Screamin Eagle Milwaukee Eight 135
| Przed rozpoczęciem montażu lub demontażu części pojazdu sprawdź, czy w zestawie są wszystkie części. | ||||
|---|---|---|---|---|---|
Pozycja | Ilość | Opis | Nr kat. | Uwagi | |
| 1 | 2 | Zestaw cylindrów Screamin Eagle, 4,310 cala (czarny z refleksami) | 16800210 | Obejmuje cylindry przednie i tylne, elementy 2-4 |
| 2 | 4 | Kołek rozprężny, pierścień | 16589-99A | |
| 3 | 2 | Uszczelka, podstawa cylindra | 16500332 | |
| 4 | 2 | Uszczelka, głowica cylindra | 16500657A | |

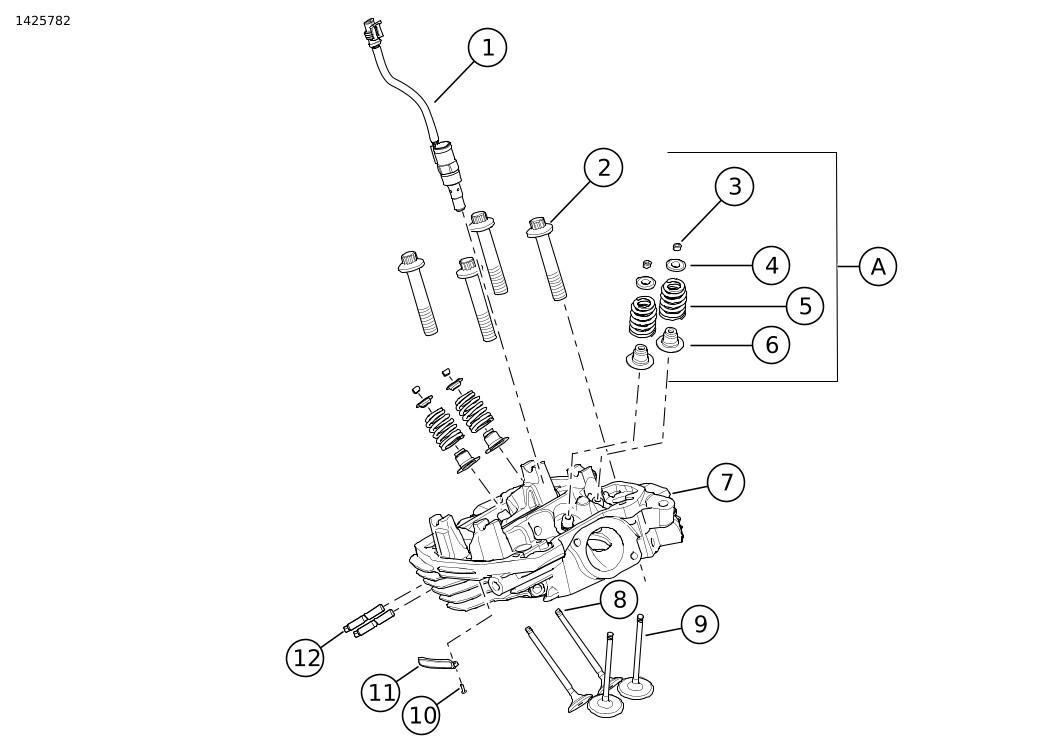

Rysunek 3. Głowice cylindrów i zawory silnika sprzedawanego osobno, Screamin Eagle Milwaukee Eight 135
Tabela 4. Głowice cylindrów i zawory silnika sprzedawanego osobno, Screamin Eagle Milwaukee Eight 135
| Przed rozpoczęciem montażu lub demontażu części pojazdu sprawdź, czy w zestawie są wszystkie części. | ||||
|---|---|---|---|---|---|
Pozycja | Ilość | Opis | Nr kat. | Uwagi | |
| 1 | 2 | Zawór automatycznego zwolnienia sprężania | 18400073B | |
| 2 | 8 | Nakrętka kołnierzowa | 10200303 | |
| 3 | 16 | Uchwyt, zawór | Nie jest sprzedawany jako oddzielna część zamienna | |
| 4 | 8 | Kołnierz, sprężyna zaworu | Nie jest sprzedawany jako oddzielna część zamienna | |
| 5 | 8 | Sprężyna zaworu | Nie jest sprzedawany jako oddzielna część zamienna | |
| 6 | 8 | Uszczelka, zawór | Nie jest sprzedawany jako oddzielna część zamienna | |
| 7 | 1 | Zespół głowicy cylindrów, tył | 16500779 | Chłodzone olejem |
16500815 | Chłodzone wodą | ||||
| 1 | Zespół głowicy cylindra, przód | 16500778 | Chłodzone olejem | |
16500814 | Chłodzone wodą | ||||
| 8 | 2 | Zawór wylotowy, 33 mm | 18000047 | |
| 9 | 2 | Zawór wlotowy, 41 mm | 18000046 | |
| 10 | 4 | Śruba, łeb kulisty, TORX | 68120-00 | |
| 11 | 2 | Medalion, 135 | 14101814 | |
| 12 | 4 | Kołek, port wydechowy | 10900015A | |
| A | Zestaw sprężyn zaworu, Screamin’ Eagle | 18100080A | Zawiera elementy 3-6 | |

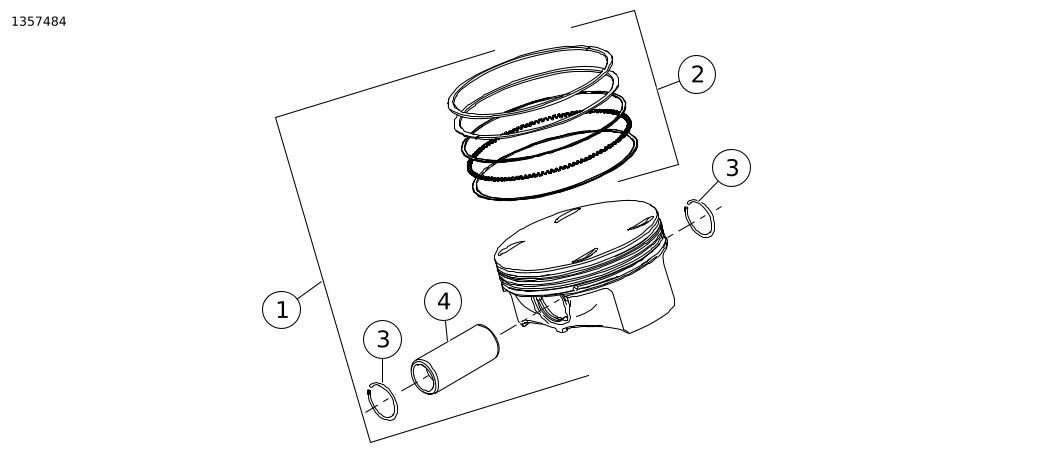

Rysunek 4. Tłoki silnika sprzedawanego osobno, Screamin Eagle Milwaukee Eight 135
Tabela 5. Tłoki silnika sprzedawanego osobno, Screamin Eagle Milwaukee Eight 135
| Przed rozpoczęciem montażu lub demontażu części pojazdu sprawdź, czy w zestawie są wszystkie części. | ||||
|---|---|---|---|---|---|
Pozycja | Ilość | Opis | Nr kat. | Uwagi | |
| 1 | 1 | Zestaw tłoka, przedni i tylny, z zestawami pierścieni, sworzniem tłokowym i pierścieniami zabezpieczającymi, standard | 21900164 | |
| 2 | 2 | Zestaw pierścieni tłokowych, standard | 22000126 | |
| 3 | 4 | Pierścień blokujący, sworzeń tłoka | 22097-99 | |
| 4 | 2 | Sworzeń tłoka | 22558-07 | |

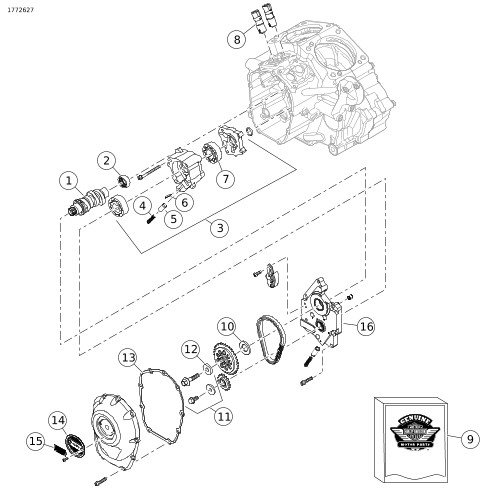

Rysunek 5. Wałek rozrządu i pokrywa wałka rozrządu silnika sprzedawanego osobno, Screamin Eagle Milwaukee Eight 135
Tabela 6. Wałek rozrządu i pokrywa wałka rozrządu silnika sprzedawanego osobno, Screamin Eagle Milwaukee Eight 135
| Przed rozpoczęciem montażu lub demontażu części pojazdu sprawdź, czy w zestawie są wszystkie części. | ||||
|---|---|---|---|---|---|
Pozycja | Ilość | Opis | Nr kat. | Uwagi | |
| 1 | 1 | Zestaw wałka rozrządu, SE8-517 | 25400353 | |
| 2 | 1 | Zestaw łożysk igiełkowych, wałek rozrządu | 24018-10 | |
| 3 | 1 | Zespół pompy olejowej | 62400279 | Chłodzony olejem, zawiera elementy 4-7 |
| 62400278 | Chłodzony wodą, zawiera elementy 4-7 | |||
| 4 | 1 | Sprężyna, zawór bezpieczeństwa | 26210-99 | |
| 5 | 1 | Zawór bezpieczeństwa, obejście pompy olejowej | 26400-82B | |
| 6 | 1 | Kołek | 601 | |
| 7 | 1 | Zespół gerotora | 62400006 | Chłodzone olejem |
| 62400274 | Chłodzone wodą | |||
| 8 | 4 | Popychacz hydrauliczny | 18572-13 | |
| 9 | 1 | Zestaw uszczelki | 25700731 | |
| 10 | 1 | Przekładka, ustawienie koła zębatego napędu wałka rozrządu 2,54 mm (0,100 cala) | 25729-06 | Używać zgodnie z wymaganiami |
| 1 | Przekładka, ustawienie koła zębatego napędu wałka rozrządu Odległość 2,79 mm (0,110 cala) | 25731-06 | Używać zgodnie z wymaganiami | |
| 1 | Przekładka, ustawienie koła zębatego napędu wałka rozrządu 3,05 mm (0,120 cala) grubości | 25734-06 | Używać zgodnie z wymaganiami | |
| 1 | Przekładka, ustawienie koła zębatego napędu wałka rozrządu 3,3 mm (0,130 cala) grubości | 25736-06 | Używać zgodnie z wymaganiami | |
| 1 | Przekładka, ustawienie koła zębatego napędu wałka rozrządu 3,54 mm (0,139 cala) grubości | 25737-06 | Używać zgodnie z wymaganiami | |
| 1 | Przekładka, ustawienie koła zębatego napędu wałka rozrządu 3,81 mm (0,150 cala) grubości | 25738-06 | Używać zgodnie z wymaganiami | |
| 11 | 1 | Zestaw do mocowania koła zębatego napędu wałka rozrządu | 25566-06 | |
| 12 | 1 | Podkładka | 6294 | |
| 13 | 1 | Uszczelka, pokrywa wałka rozrządu | 25700730 | |
| 14 | 1 | Pokrywa rozrządu | 25600116 | |
| 15 | 1 | Pokrywa, rozrząd, wkładka, 135 Stage IV | 25600162 | |
| 16 | 1 | Zespół wałka rozrządu | 25400419 | |
INFORMACJE OGÓLNE
Modele
Informacje na temat osprzętu modelu można znaleźć w Części i akcesoria (P&A) katalogu detalicznym lub w dziale poświęconym częściom i akcesoriom www.harley-davidson.pl .
Sprawdź, czy korzystasz z najnowszej wersji instrukcji. Jest on dostępny na: h-d.com/isheets
Skontaktuj się z centrum obsługi klientów Harley-Davidson pod numerem 1-800-258-2464 (tylko USA) lub 1-414-343-4056.
Wymagania dotyczące montażu
OSTRZEŻENIEOd prawidłowego zamontowania części z tego zestawu zależy bezpieczeństwo kierującego i pasażera. Wykonaj odpowiednie procedury z instrukcji serwisowej. Osoby niebędące w stanie przeprowadzić tej procedury lub niedysponujące odpowiednimi narzędziami powinny zlecić wykonanie montażu dealerowi firmy Harley-Davidson. Niewłaściwy montaż części z tego zestawu może być przyczyną śmierci lub poważnych obrażeń ciała. (00333b)
UWAGA
Ta karta instrukcji dotyczy informacji pochodzących z instrukcji serwisowej. Do montażu tego zestawu potrzebna jest instrukcja serwisowa przeznaczona do określonego roku/modelu motocykla, która jest dostępna:
- u dealera Harley-Davidson.
- w portalu informacji serwisowych H-D, do którego dostęp oparty jest na subskrypcji i który dostępny dla większości modeli z 2001 roku i nowszych. Aby uzyskać więcej informacji, zobacz Często zadawane pytania dotyczące subskrypcji .
PRZYGOTOWANIE
OSTRZEŻENIEPodczas serwisowania układu paliwowego nie wolno palić tytoniu ani dopuścić do obecności otwartego ognia lub iskrzenia. Benzyna jest niezwykle łatwopalna i wybuchowa, a te właściwości mogą być przyczyną śmierci lub poważnych obrażeń. (00330a)
OSTRZEŻENIEAby zapobiec rozbryzgom paliwa, przed odłączeniem przewodu doprowadzającego paliwo należy opróżnić układ z paliwa pod wysokim ciśnieniem. Benzyna jest niezwykle łatwopalna i wybuchowa, a te właściwości mogą być przyczyną śmierci lub poważnych obrażeń. (00275a)
| 1. | Ustaw pojazd na odpowiednim podnośniku. Zob. instrukcja serwisowa. | |
| 2. | Wyjmij bezpiecznik główny. Zob. instrukcja serwisowa. | |
| 3. | Zdejmij siodło. Zob. instrukcja serwisowa. | |
| 4. | Opróżnij i odłącz przewód paliwowy. Zob. instrukcja serwisowa. | |
| 5. | Zdemontuj zbiornik paliwa. Zob. instrukcja serwisowa. | |
| 6. | Podnieś pojazd. |
USUŃ
| 1. | Wyjmij silnik z podwozia. Zob. instrukcja serwisowa. |
ZAMONTUJ
| 1. | Przed zamontowaniem silnika: a. Sprawdź, czy w układzie smarowania nie ma zanieczyszczeń ani zabrudzeń. b. Zleć wypłukanie miski olejowej dealerowi Harley-Davidson lub wykwalifikowanemu mechanikowi. c. Jeśli usunięty silnik miał uszkodzenie wewnętrzne, wymień miskę olejową. | |
| 2. | Odkręć korki wlewu oleju w pobliżu miejsca połączenia silnika do skrzyni biegów. | |
| 3. | Zamontuj silnik w podwoziu. Zob. instrukcja serwisowa. | |
| 4. | Zamontuj korpus przepustnicy, kolektor dolotowy i wtryskiwacze wysokoprzepływowe z tego zestawu. |
UKOŃCZONO
| 1. | Zamontuj zbiornik paliwa. Zob. instrukcja serwisowa. | |
| 2. | Podłącz przewód paliwowy. Zob. instrukcja serwisowa. | |
| 3. | Zamontuj siodło. Zob. instrukcja serwisowa. | |
| 4. | Załóż bezpiecznik główny. Zob. instrukcja serwisowa. | |
| 5. | W celu dotarcia motocykla zapoznaj się z ZASADAMI DOCIERANIA POJAZDU znajdującymi się w instrukcji obsługi. |
KONSERWACJA
| 1. | Zapoznaj się z HARMONOGRAMEM KONSERWACJI w instrukcji serwisowej pojazdu lub instrukcji obsługi. | |
| 2. | Odpowiednie procedury serwisowe znajdują się w rozdziale SILNIK instrukcji serwisowej. |
DANE TECHNICZNE SILNIKA 135
UWAGA
Poniższe części zawierają informacje, które nie zostały zamieszczone w części SILNIK instrukcji serwisowej dotyczącej silnika Milwaukee Eight.
Tabela 7. Silnik sprzedawany osobno, Screamin Eagle Milwaukee Eight 135
Pozycja | Specyfikacja | |
|---|---|---|
Stopień sprężania | 10,7:1 | |
Średnica | 4,310 cala | 109,5 mm |
Skok | 4,625 cala | 117,5 mm |
Pojemność | 135,3 cala sześciennego | 2217 cc |
Układ smarowania | Pod ciśnieniem, sucha miska olejowa z chłodnicą oleju | |
TOLERANCJE PRODUKCYJNE
Informacje na temat specyfikacji niewymienionych w poniższych tabelach można znaleźć w specyfikacji silnika w instrukcji serwisowej.
Tabela 8. Specyfikacje sprężyn zaworów
POZYCJA | CIŚNIENIE | WYMIARY |
|---|---|---|
Wysokość 1 | 100 lb (45 kg) | 1,470 cala (37,4 mm) |
Wysokość 2 | 262 lb (119 kg) | 0,97 cala (24,6 mm) |
Swobodny odcinek | n/a | 1,779 cala (45,2 mm) |
Tabela 9. Tłoki
Tłok: | Prześwit (cale) |
|---|---|
Dopasowanie tłoka do cylindra (luźne) | 0.0045 |
Dopasowanie sworznia tłoka (luźne) | 0,0606-0,0010 |
Pierwsza szczelina na końcu pierścienia Druga szczelina na końcu pierścienia Szczelina szyny pierścienia kontroli oleju | 0,015-0,025 0,015-0,025 0,015± ,0,009 |
Prześwit po stronie pierścienia górnego Prześwit boczny drugiego pierścienia Prześwit boczny pierścienia olejowego | 0,0017-0,0027 0,0009-0,0029 0,0004-0,0059 |
Tabela 10. Dane techniczne krzywki-SE8-517
Układ dolotowy | Specyfikacja |
|---|---|
Otwiera się | F-7° B; R-7° B |
Zamyka się | F-40° A; R-40°A |
Czas trwania | F-227° |
Maksymalny wznios zaworu | I -515 cala |
Podnośnik zaworu @ TDC | F-0,112 cala; R-0,112 cala |
Wydech | Specyfikacja |
Otwiera się | F-62° BBDC: R-61°BBDC |
Zamyka się | F-7° A; R-1° A |
Czas trwania | F-249°; R-242° |
Maksymalny wznios zaworu | 0,513 cala |
Podnośnik zaworu @ TDC | F-0,066 cala; R-0,052 cala |
Ustawienie krzywek synchronizujących @ 0,050 cala Podnośnik popychacza w stopniach wału korbowego | |
ODPORNOŚĆ NA ZUŻYCIE
UWAGA
Informacje na temat specyfikacji niewymienionych w poniższych tabelach można znaleźć w instrukcji serwisowej, w części dotyczącej specyfikacji silnika .
Skorzystaj z informacji o poziomie zużycia jako wskazówki do wymiany części.
Tabela 11. Tłoki
Dopasowanie tłoka do cylindra (luźne) | Granica zużycia (cale) |
|---|---|
Dopasowanie do cylindra (luźne) | 0.0045 |
Dopasowanie sworznia tłoka (luźne) | 0.0010 |
Pierwsza szczelina na końcu pierścienia Druga szczelina na końcu pierścienia Szczelina szyny pierścienia kontroli oleju | 0.030 0.034 0.038 |
Prześwit po stronie pierścienia górnego Prześwit boczny drugiego pierścienia Prześwit boczny pierścienia olejowego | 0.0035 0.0035 0.0067 |
