SCREAMIN EAGLE MILWAUKEE EIGHT 135CI LÅDMOTOR
941003842024-07-09
ALLMÄN INFORMATION
Tabell 1. Allmän information
Satser
Föreslagna verktyg
Kompetensnivå(1)
16200784, 16200785, 16200786, 16200787
Skyddsglasögon, momentnyckel, Digital Technician II (DT II)
(1) DTII och montering hos återförsäljare krävs
SATSINNEHÅLL

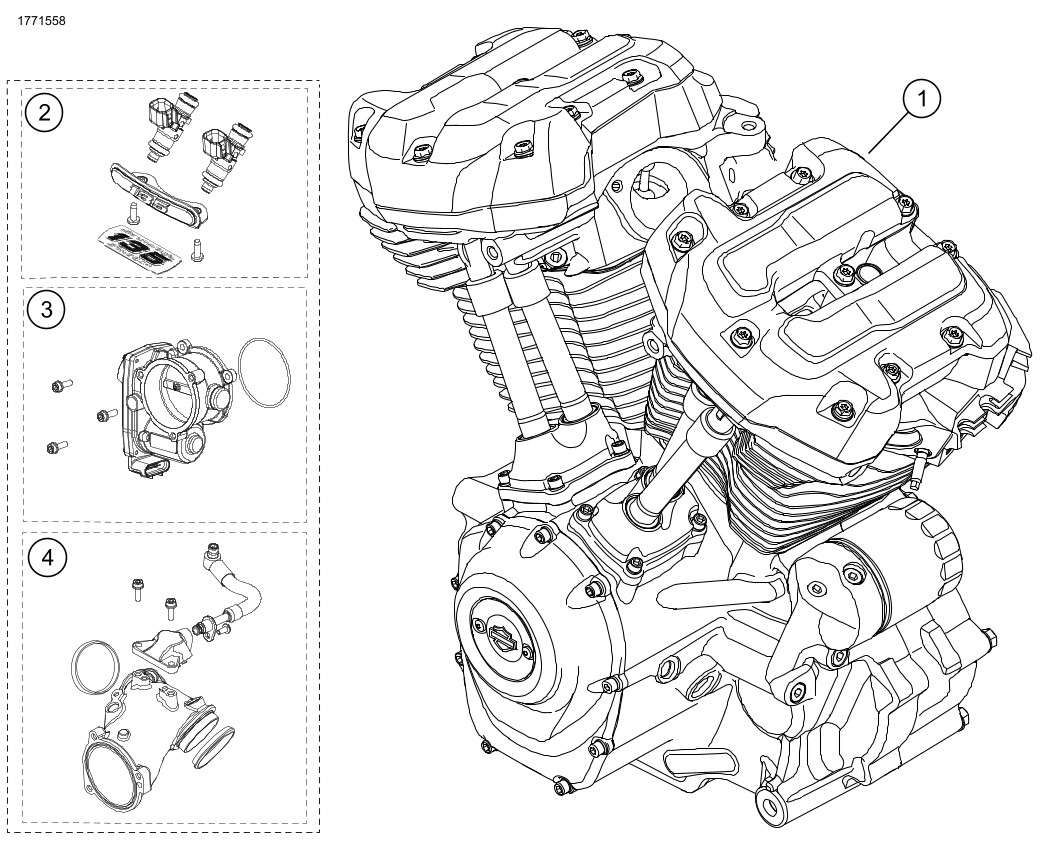

Figur 1. Screamin Eagle Milwaukee Eight 135 lådmotor
Tabell 2. Screamin Eagle Milwaukee Eight 135 lådmotor
Kontrollera att allt innehåll finns i satsen innan du installerar eller avlägsnar artiklar från fordonet.
Komponent
Antal
Beskrivning
Art.nr
Anteckningar
1
1
Motorenhet, komplett
16200784, 16200785, 16200786, 16200787
2
2
Screamin Eagle högflödesinjektorsats, 6.8 GPS
27400067
3
1
Screamin' Eagle 68 mm spjällhussats
27300194
4
1
Screamin Eagle 68mm insugningsrör (med bränsleskena)
27300210
Figur 2. Screamin Eagle Milwaukee Eight 135 lådmotorcylindrar
Tabell 3. Screamin Eagle Milwaukee Eight 135 lådmotorcylindrar
Kontrollera att allt innehåll finns i satsen innan du installerar eller avlägsnar artiklar från fordonet.
Komponent
Antal
Beskrivning
Art.nr
Anteckningar
1
2
Screamin Eagle cylindersats, 4.310 tum (svart accentuerad)
16800210
Innehåller främre och bakre cylindrar, artikel 2-4
2
4
Pluggstift, ring
16589-99A
3
2
Packning, cylinderbas
16500332
4
2
Packning, topplock
16500657A
Figur 3. Screamin Eagle Milwaukee Eight 135 lådmotorcylinderhuvuden och ventiler
Tabell 4. Screamin Eagle Milwaukee Eight 135 lådmotorcylinderhuvuden och ventiler
Kontrollera att allt innehåll finns i satsen innan du installerar eller avlägsnar artiklar från fordonet.
Komponent
Antal
Beskrivning
Art.nr
Anteckningar
1
2
Automatisk kompressionsförminskare
18400073B
2
8
Flänsmutter
10200303
3
16
Hållare, ventil
Säljs ej separat
4
8
Krage, ventilfjäder
Säljs ej separat
5
8
Ventilfjäder
Säljs ej separat
6
8
Tätning, ventil
Säljs ej separat
7
1
Topplocksenhet, bak
16500779
Oljekyld
16500815
Vattenkyld
1
Topplocksenhet, fram
16500778
Oljekyld
16500814
Vattenkyld
8
2
Avgasventil, 33 mm
18000047
9
2
Insugningsventil, 41 mm
18000046
10
4
Skruv, knapphuvud, TORX
68120-00
11
2
Emblem, 135
14101814
12
4
Tapp, avgasöppning
10900015A
A
Ventilfjädersats, Screamin' Eagle
18100080A
Inkluderar artiklar 3-6
Figur 4. Screamin Eagle Milwaukee Eight 135 lådmotorkolvar
Tabell 5. Screamin Eagle Milwaukee Eight 135 lådmotorkolvar
Kontrollera att allt innehåll finns i satsen innan du installerar eller avlägsnar artiklar från fordonet.
Komponent
Antal
Beskrivning
Art.nr
Anteckningar
1
1
Kolvsats, fram och bak, med ringuppsättningar, kolvstift och låsringar, standard
21900164
2
2
Kolvringssats, standard
22000126
3
4
Låsring, kolvstift
22097-99
4
2
Kolvbult
22558-07

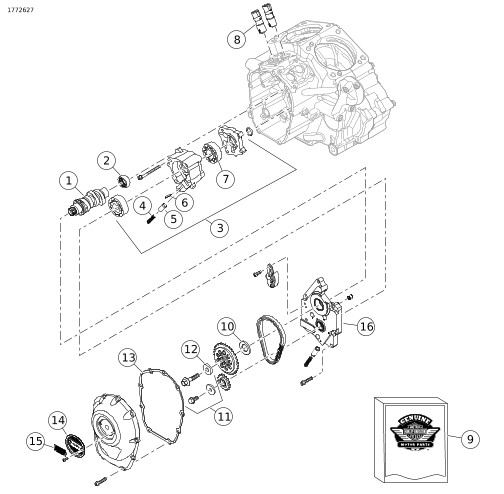

Figur 5. Screamin Eagle Milwaukee Eight 135 lådmotor kamaxel och kamaxelskydd
Tabell 6. Screamin Eagle Milwaukee Eight 135 lådmotor kamaxel och kamaxelskydd
Kontrollera att allt innehåll finns i satsen innan du installerar eller avlägsnar artiklar från fordonet.
Komponent
Antal
Beskrivning
Art.nr
Anteckningar
1
1
Kamaxelsats, SE8-517
25400353
2
1
Nållagersats, kamaxel
24018-10
3
1
Oljepumpmontering
62400279
Oljekyld, inkluderar artiklar 4-7
62400278
Vattenkyld, inkluderar artiklar 4-7
4
1
Fjäder, säkerhetsventil
26210-99
5
1
Säkerhetsventil, oljepumpsförbiledning
26400-82B
6
1
Rullstift
601
7
1
Pumphjulsenhet
62400006
Oljekyld
62400274
Vattenkyld
8
4
Hydrauliska lyftare
18572-13
9
1
Packningssats
25700731
10
1
Distans, kamdriftkransjustering
2,54 mm (0,100 tum)
25729-06
Använd efter behov
1
Distans, kamdriftkransjustering
2,79 mm (0,110 tum) tjock
25731-06
Använd efter behov
1
Distans, kamdriftkransjustering
3,05 mm (0,120 tum) tjock
25734-06
Använd efter behov
1
Distans, kamdriftkransjustering
3,3 mm (0,130 tum) tjock
25736-06
Använd efter behov
1
Distans, kamdriftkransjustering
3,54 mm (0,139 tum) tjock
25737-06
Använd efter behov
1
Distans, kamdriftkransjustering
3,81 mm (0,150 tum) tjock
25738-06
Använd efter behov
11
1
Kamaxeldrevshållarsats
25566-06
12
1
Bricka
6294
13
1
Packning, kamaxelkåpa
25700730
14
1
Kåpa, timer
25600116
15
1
Kåpa, timer, inlägg, 135 Stage IV
25600162
16
1
Kamaxelplattenhet
25400419
ALLMÄNT
Modeller
Om du vill ha information om modelltillbehör kan du läsa Reservdelar och tillbehör (P&A) återförsäljarkatalogen eller avsnittet Reservdelar och tillbehör på www.harley-davidson.com .
Kontrollera att du använder den senaste versionen av instruktionsbladet. Den finns på: h-d.com/isheets
Kontakta Harley-Davidsons kundtjänst på +1-800-258-2464 (endast USA) eller +1-414-343-4056.
Installationskrav
VARNING
Förarens och passagerarens säkerhet är beroende av att denna sats monteras korrekt. Följ rätt tillvägagångssätt enligt verkstadshandboken. Om du inte kan utföra åtgärden eller saknar rätt verktyg låter du en Harley-Davidson-återförsäljare utföra monteringen. Om den här satsen monteras felaktigt kan det leda till dödsfall eller allvarliga personskador. (00333b)
ANMÄRKNING
Det här instruktionsbladet hänvisar till information i verkstadshandboken. Monteringen kräver en verkstadshandbok för motorcykelns modell/årgång och finns tillgänglig från:
  • En Harley-Davidson-återförsäljare.
  • H-D:s serviceinformationsportal, en prenumerationsbaserad tillgång som finns tillgänglig för de flesta modeller från 2001 och senare. Mer information finns på Vanliga frågor om prenumerationer .
FÖRBEREDELSE
VARNING
När du utför service på bränslesystemet ska du inte röka eller tillåta öppen låga eller gnistor i närheten. Bensin är extremt brandfarligt och mycket explosivt, vilket kan leda till dödsfall eller allvarliga personskador. (00330a)
VARNING
Avlufta högtrycksbränsle ur systemet innan försörjningsledningen lossas för att undvika bränslestänk. Bensin är extremt brandfarligt och mycket explosivt, vilket kan leda till dödsfall eller allvarliga personskador. (00275a)
1. Placera motorcykeln på lämplig lyftanordning. Se verkstadshandboken.
2. Ta bort huvudsäkringen. Se verkstadshandboken.
3. Demontera sadeln. Se verkstadshandboken.
4. Rensa och koppla bort bränslematningsledningen. Se verkstadshandboken.
5. Ta bort bränsletanken. Se verkstadshandboken.
6. Höj fordonet.
TA BORT
1. Ta bort motorn från chassit. Se verkstadshandboken.
INSTALLERA
1. Innan installation av motorn:
a. Se till att det inte finns skräp eller föroreningar i smörjsystemet.
b. Få en Harley-Davidson-återförsäljare eller kvalificerad mekaniker att spola ur oljetråget.
c. Ersätt oljetråget om den borttagna motorn har inre skador.
2. Ta bort oljepassagelock eller pluggar vid motorn till växellådans gränssnitt.
3. Installera motor i chassi. Se verkstadshandboken.
4. Installera gasspjällhuset, insugningsröret och högflödesinjektorerna från detta kit.
KLART
1. Montera bränsletanken. Se verkstadshandboken.
2. Anslut bränslematningsledningen. Se verkstadshandboken.
3. Montera sadeln. Se verkstadshandboken.
4. Sätt tillbaka huvudsäkringen. Se verkstadshandboken.
5. Se INKÖRNINGSREKOMMENDATIONER i instruktionsboken för anvisningar om hur du kör in fordonet.
UNDERHÅLL
1. Se UNDERHÅLLSSCHEMA i fordonets verkstadshandbok eller instruktionsbok.
2. Se avsnittet MOTOR i verkstadshandboken för korrekta serviceprocedurer.
SPECIFIKATIONER FÖR 135 MOTOR
ANMÄRKNING
Följande avsnitt innehåller unik information som inte finns tillgänglig i avsnittet MOTOR i Touring-verkstadshandboken för Milwaukee-Eight-motorn.
Tabell 7. Screamin Eagle Milwaukee Eight 135 lådmotor
Komponent
Specifikation
Kompressionsförhållande
10,7:1
Kolvdiameter
4,310 tum
109,5 mm
Slaglängd
4 625 tum
117.5 mm
Cylindervolym
135,3 kubiktum
2217 cc
Smörjsystem
Trycksatt torrsump
med oljekylare
TILLVERKNINGSTOLERANSER
Se motorns specifikationer i verktygshandboken för alla specifikationer som inte visas i följande tabeller.
Tabell 8. Specifikationer för ventilfjäder
OBJEKT
TRYCK
DIMENSION
Höjd 1
100 lbs (45 kg)
1,470 tum (37,4 mm)
Höjd 2
262 lbs (119 kg)
0,97 tum (24,6 mm)
Fri längd
ej tillämpligt
1,779 tum (45,2 mm)
Tabell 9. Kolvar
Kolv:
Frigång (tum)
Inpassning mellan kolv och cylinder (lös)
0.0045
Inpassning av kolvbult (lös)
0,0606-0,0010
Ändspel för toppringen
Ändspel för 2:a ringen
Ändspel för oljekontrollringen
0,015-0,025
0,015-0,025
0,015±0,009
Mellanrum mellan toppring och sida
Mellanrum mellan 2:a ring och sida
Mellanrum mellan oljekontrollring och sida
0,0017-0,0027
0,0009-0,0029
0,0004-0,0059
Tabell 10. Kamspecifikationer-SE8-517
Insug
Specifikation
Öppnas
F-7° B; R-7° B
Stängs
F-40° A; R-40°A
Garantitid
F-227°
Maximalt ventillyft
I-515 tum
Ventillyftning vid övre dödläge
F-.112 i.; R-.112 i.
Avgassystem
Specifikation
Öppnas
F-62° BBDC: R-61°BBDC
Stängs
F-7° A; R-1° A
Garantitid
F-249°; R-242°
Maximalt ventillyft
0,513 tum
Ventillyftning vid övre dödläge
F-0,066 tum; R-0,052 tum
Tidsinställning för kam vid 0,050 tum Ventillyft i vevaxelgrader
SERVICESLITAGEGRÄNSER
ANMÄRKNING
Se motorns specifikationer i servicehandboken för specifikationer som inte visas i följande tabeller.
Använd slitagegränserna som vägledning för reservdelsutbyte.
Tabell 11. Kolvar
Inpassning mellan kolv och cylinder (lös)
Slitagegräns (tum)
Inpassning i cylinder (lös)
0.0045
Inpassning av kolvbult (lös)
0.0010
Ändspel för toppringen
Ändspel för 2:a ringen
Ändspel för oljekontrollringen
0.030
0.034
0.038
Mellanrum mellan toppring och sida
Mellanrum mellan 2:a ring och sida
Mellanrum mellan oljekontrollring och sida
0.0035
0.0035
0.0067
