MOTOR EN CAJA SCREAMIN EAGLE MILWAUKEE-EIGHT 135CI
941003842024-07-09
INFORMACIÓN GENERAL
Tabla 1. Información general
Kits | Herramientas sugeridas | Nivel de habilidad(1) |
|---|---|---|
16200784, 16200785, 16200786, 16200787 | Gafas de seguridad, llave dinamométrica, Digital Technician II (DT II) |  |
(1) Se requiere DTII y la instalación por parte de un concesionario
CONTENIDOS DEL KIT

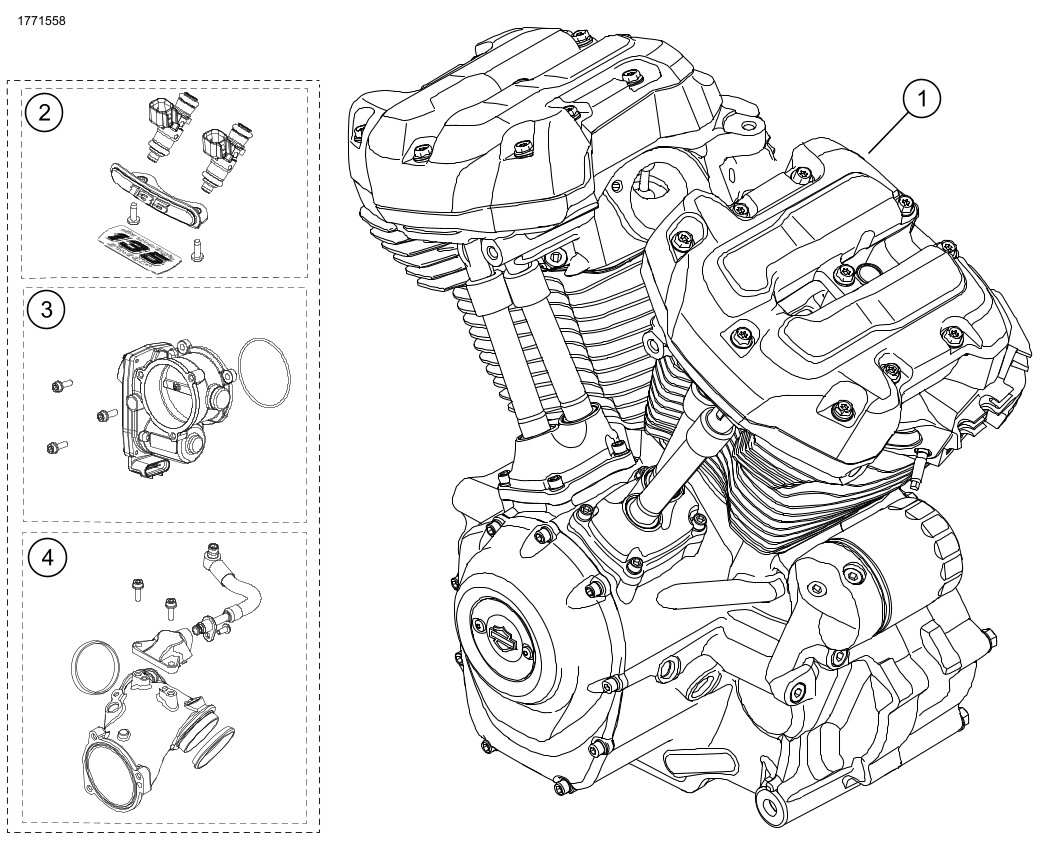

Figura 1. Motor Screamin Eagle Milwaukee-Eight 135
Tabla 2. Motor Screamin Eagle Milwaukee-Eight 135
 | Verifique que todos los contenidos estén presentes en el equipo antes de instalar o quitar elementos del vehículo. | ||||
|---|---|---|---|---|---|
Artículo | Cantidad | Descripción | N.º de pieza | Notas | |
 | 1 | 1 | Conjunto de motor, completo | 16200784, 16200785, 16200786, 16200787 | |
| 2 | 2 | Kit de inyector High Flow de Screamin' Eagle, 6.8 GPS | 27400067 | |
| 3 | 1 | Cuerpo de aceleración de Screamin' Eagle 68 mm | 27300194 | |
| 4 | 1 | Colector de admisión de Screamin Eagle de 68 mm (con riel de combustible) | 27300210 | |
Figura 2. Cilindros de motor Screamin Eagle Milwaukee Eight 135
Tabla 3. Cilindros de motor Screamin Eagle Milwaukee Eight 135
| Verifique que todos los contenidos estén presentes en el equipo antes de instalar o quitar elementos del vehículo. | ||||
|---|---|---|---|---|---|
Artículo | Cantidad | Descripción | N.º de pieza | Notas | |
| 1 | 2 | Kit de cilindros de Screamin Eagle, 4,310 pulg. (negro resaltado) | 16800210 | Incluye cilindros delanteros y traseros, elementos 2-4 |
| 2 | 4 | Pasador de localización, anillo | 16589-99A | |
| 3 | 2 | Junta, base del cilindro | 16500332 | |
| 4 | 2 | Junta, culata del cilindro | 16500657A | |
Figura 3. Válvulas y culatas de motor de Screamin Eagle Milwaukee Eight 135
Tabla 4. Válvulas y culatas de motor de Screamin Eagle Milwaukee Eight 135
| Verifique que todos los contenidos estén presentes en el equipo antes de instalar o quitar elementos del vehículo. | ||||
|---|---|---|---|---|---|
Artículo | Cantidad | Descripción | N.º de pieza | Notas | |
| 1 | 2 | Liberación automática de la compresión | 18400073B | |
| 2 | 8 | Tuerca de reborde | 10200303 | |
| 3 | 16 | Fijador, válvula | No se vende por separado | |
| 4 | 8 | Collarín, resorte de la válvula | No se vende por separado | |
| 5 | 8 | Resorte de válvula | No se vende por separado | |
| 6 | 8 | Sello, válvula | No se vende por separado | |
| 7 | 1 | Conjunto de la culata del cilindro, trasero | 16500779 | Enfriado por aceite |
16500815 | Enfriado por agua | ||||
| 1 | Conjunto de la culata del cilindro, delantero | 16500778 | Enfriado por aceite | |
16500814 | Enfriado por agua | ||||
| 8 | 2 | Válvula de escape, 33 mm | 18000047 | |
| 9 | 2 | Válvula de admisión, 41 mm | 18000046 | |
| 10 | 4 | Tornillo, cabeza de botón, TORX | 68120-00 | |
| 11 | 2 | Medallón, 135 | 14101814 | |
| 12 | 4 | Espárrago, puerto de escape | 10900015A | |
| A | Kit de resorte de válvula, Screamin' Eagle | 18100080A | Incluye los artículos 3 al 6 | |
Figura 4. Pistones de motor Screamin Eagle Milwaukee-Eight 135
Tabla 5. Pistones de motor Screamin Eagle Milwaukee-Eight 135
| Verifique que todos los contenidos estén presentes en el equipo antes de instalar o quitar elementos del vehículo. | ||||
|---|---|---|---|---|---|
Artículo | Cantidad | Descripción | N.º de pieza | Notas | |
| 1 | 1 | Kit de pistones, delantero y trasero, con juegos de anillos, pasador del pistón y anillos de seguridad, estándar | 21900164 | |
| 2 | 2 | Juego del anillos del pistón, estándar | 22000126 | |
| 3 | 4 | Anillo de seguridad, pasador del pistón | 22097-99 | |
| 4 | 2 | Pasador del pistón | 22558-07 | |
Figura 5. Árbol de levas y cubierta de árbol de levas de motor de Screamin Eagle Milwaukee Eight 135
Tabla 6. Árbol de levas y cubierta de árbol de levas de motor de Screamin Eagle Milwaukee Eight 135
| Verifique que todos los contenidos estén presentes en el equipo antes de instalar o quitar elementos del vehículo. | ||||
|---|---|---|---|---|---|
Artículo | Cantidad | Descripción | N.º de pieza | Notas | |
| 1 | 1 | Kit de árbol de levas, SE8-517 | 25400353 | |
| 2 | 1 | Kit de cojinete de agujas, árbol de levas | 24018-10 | |
| 3 | 1 | Conjunto de la bomba de aceite | 62400279 | Enfriado por aceite, incluye los artículos 4 al 7 |
| 62400278 | Enfriado por agua, incluye los artículos 4 al 7 | |||
| 4 | 1 | Relieve, válvula de descarga | 26210-99 | |
| 5 | 1 | Válvula de descarga, desvío de la bomba de aceite | 26400-82B | |
| 6 | 1 | Pasador cilíndrico | 601 | |
| 7 | 1 | Conjunto del rotor | 62400006 | Enfriado por aceite |
| 62400274 | Enfriado por agua | |||
| 8 | 4 | Buzo hidráulico | 18572-13 | |
| 9 | 1 | Kit de la junta | 25700731 | |
| 10 | 1 | Espaciador, alineación de la rueda dentada de la leva 2,54 mm (0,100 pulg.) | 25729-06 | Utilice según sea necesario |
| 1 | Espaciador, alineación de la rueda dentada de la leva 2.79 mm (0.110 pulg.) de espesor | 25731-06 | Utilice según sea necesario | |
| 1 | Espaciador, alineación de la rueda dentada de la leva 3,05 mm (0,120 pulg.) de espesor | 25734-06 | Utilice según sea necesario | |
| 1 | Espaciador, alineación de la rueda dentada de la leva 3,3 mm (0,130 pulg.) de espesor | 25736-06 | Utilice según sea necesario | |
| 1 | Espaciador, alineación de la rueda dentada de la leva 3,54 mm (0,139 pulg.) de espesor | 25737-06 | Utilice según sea necesario | |
| 1 | Espaciador, alineación de la rueda dentada de la leva 3,81 mm (0,150 pulg.) de espesor | 25738-06 | Utilice según sea necesario | |
| 11 | 1 | Kit de retención de la rueda dentada de la propulsión de levas | 25566-06 | |
| 12 | 1 | Arandela | 6294 | |
| 13 | 1 | Junta, cubierta del eje del árbol de levas | 25700730 | |
| 14 | 1 | Cubierta, temporizador | 25600116 | |
| 15 | 1 | Cubierta, temporizador, inserto, 135 Etapa IV | 25600162 | |
| 16 | 1 | Conjunto de la placa del árbol de levas | 25400419 | |
GENERALIDADES
Modelos
Para obtener información sobre la compatibilidad de los modelos, vea el catálogo de venta al detalle de Piezas y accesorios (Piezas y accesorios) (piezas y accesorios) o la sección Piezas y accesorios en www.harley-davidson.com .
Compruebe que se esté usando la versión más actual de la hoja de instrucciones. Está disponible en: h-d.com/isheets
Contacte con el Centro de soporte para clientes de Harley-Davidson al 1-800-258-2464 (solamente EE. UU.) o al 1-414-343-4056.
Requisitos de instalación
¡ADVERTENCIALa seguridad del motociclista y del pasajero dependen de la instalación correcta de este kit. Use los procedimientos correspondiente del Manual de servicio. Si el procedimiento no está dentro de sus capacidades o si no tiene las herramientas correctas, pida a un concesionario Harley-Davidson que realice la instalación. La instalación incorrecta de este kit podría resultar en lesiones graves o la muerte. (00333b)
NOTA
Esta hoja de instrucciones hace referencia a la información del Manual de servicio. Para esta instalación, se requiere un Manual de servicio para la motocicleta de este modelo del año y modelo y está disponible en:
- Un concesionario Harley-Davidson.
- El Portal de información de H-D Service, un acceso por suscripción disponible para la mayoría de los modelos de 2001 y posteriores. Para obtener más información, consulte Preguntas frecuentes sobre suscripciones .
PREPARACIÓN
¡ADVERTENCIACuando se realice alguna reparación en el sistema de combustible, no fume ni permita la cercanía de llamas descubiertas o chispas. La gasolina es extremadamente inflamable y muy explosiva, por lo que puede provocar lesiones graves o incluso la muerte. (00330a)
¡ADVERTENCIAPara evitar que el combustible se derrame, se debe purgar el sistema del combustible a presión alta, antes de desconectar la línea de suministro. La gasolina es extremadamente inflamable y muy explosiva, por lo que puede provocar lesiones graves o incluso la muerte. (00275a)
| 1. | Coloque la motocicleta en un dispositivo de elevación adecuado. Vea el manual de servicio. | |
| 2. | Quite el fusible principal. Vea el manual de servicio. | |
| 3. | Extraiga el asiento. Vea el manual de servicio. | |
| 4. | Purgue el combustible y desconecte la línea de suministro de combustible. Vea el manual de servicio. | |
| 5. | Extraiga el tanque de combustible. Vea el manual de servicio. | |
| 6. | Eleve el vehículo. |
EXTRACCIÓN
| 1. | Extraiga el motor del chasis. Vea el manual de servicio. |
INSTALACIÓN
| 1. | Antes de instalar el motor: a. Asegúrese de que no haya desechos ni contaminantes en el sistema de lubricación. b. Haga que un distribuidor o técnico calificado de Harley-Davidson enjuague el colector de aceite. c. Si el motor extraído tenía daños internos, sustituya el colector de aceite. | |
| 2. | Extraiga las tapas del conducto de aceite o los tapones del motor a la interfaz de la transmisión. | |
| 3. | Instale el motor en el chasis. Vea el manual de servicio. | |
| 4. | Instale el cuerpo de aceleración, el colector de admisión y los inyectores de alto flujo de este kit. |
Finalización
| 1. | Instale el tanque de combustible. Vea el manual de servicio. | |
| 2. | Conecte la línea de suministro de combustible. Vea el manual de servicio. | |
| 3. | Instale el asiento. Vea el manual de servicio. | |
| 4. | Instale el fusible principal. Vea el manual de servicio. | |
| 5. | Para obtener información acerca del asentamiento del motor nuevo, vea las REGLAS DE CONDUCCIÓN DURANTE EL ASENTAMIENTO en el manual del propietario del vehículo. |
MANTENIMIENTO
| 1. | Consulte el PROGRAMA DE MANTENIMIENTO en el manual de servicio o en el manual del propietario del vehículo. | |
| 2. | Consulte la sección MOTOR del manual de servicio para conocer los procedimientos de servicio adecuados. |
ESPECIFICACIONES DEL MOTOR 135
NOTA
Las siguientes secciones ofrecen información exclusiva que no aparece en la sección MOTOR del Manual de servicio de Touring del motor Milwaukee-Eight.
Tabla 7. Motor Screamin Eagle Milwaukee-Eight 135
Artículo | Especificación | |
|---|---|---|
Relación de compresión | 10,7:1 | |
Diámetro | 4,310 pulg. | 109,5 mm |
Carrera | 4,625 pulg. | 117,5 mm |
Desplazamiento | 135,3 pulg³ | 2217 cc |
Sistema de lubricación | Sumidero seco presurizado con enfriador de aceite | |
TOLERANCIAS DE FABRICACIÓN
Vea las especificaciones del motor en el Manual de servicio para cualquier especificación que no aparezca en las siguientes tablas.
Tabla 8. Especificaciones del resorte de válvula
ARTÍCULO | PRESIÓN | DIMENSIONES |
|---|---|---|
Altura 1 | 100 lbs (45 kg) | 1,470 pulg. (37,4 mm) |
Altura 2 | 262 lbs (119 kg) | 0,97 pulg. (24,6 mm) |
Longitud libre | n/a | 1,779 pulg. (45,2 mm) |
Tabla 9. Pistones
Pistón: | Holgura (pulg.) |
|---|---|
Pistón al ajuste del cilindro (flojo) | 0.0045 |
Ajuste del pasador del pistón (flojo) | 0,0606-0,0010 |
Espacio libre del extremo de los anillos superiores Espacio libre del extremo del segundo anillo Espacio libre del riel del anillo de control de aceite | 0,015-0,025 0,015-0,025 0,015±0,009 |
Holgura lateral del anillo superior Holgura lateral del segundo anillo Holgura lateral del anillo de control de aceite | 0,0017-0,0027 0,0009-0,0029 0,0004-0,0059 |
Tabla 10. Especificaciones de leva-SE8-517
Admisión | Especificación |
|---|---|
Se abre | F-7° B; R-7° B |
Se cierra | F-40° A; R-40°A |
Duración | F-227° |
Carrera máxima de la válvula | I -515 pulg. |
Elevación de válvulas @ TDC | F-.112 pulg.; R-.112 pulg. |
Escape | Especificación |
Se abre | F-62° BBDC: R-61°BBDC |
Se cierra | F-7° A; R-1° A |
Duración | F-249°; R-242° |
Carrera máxima de la válvula | 0,513 pulg. |
Elevación de válvulas @ TDC | F-0.066 pulg.; R-0.052 pulg. |
Sincronización de levas @ 0,050 pulg. Elevación del levantaválvulas en grados de cigüeñal | |
LÍMITES DE DESGASTE DE SERVICIO
NOTA
Consulte las especificaciones del motor en el manual de servicio para cualquier especificación que no aparezca en las tablas siguientes.
Use los límites de desgaste como una guía para el reemplazo de las piezas.
Tabla 11. Pistones
Pistón al ajuste del cilindro (flojo) | Límite de desgaste (pulg.) |
|---|---|
Ajuste en el cilindro (flojo) | 0.0045 |
Ajuste del pasador del pistón (flojo) | 0.0010 |
Espacio libre del extremo de los anillos superiores Espacio libre del extremo del segundo anillo Espacio libre del riel del anillo de control de aceite | 0.030 0.034 0.038 |
Holgura lateral del anillo superior Holgura lateral del segundo anillo Holgura lateral del anillo de control de aceite | 0.0035 0.0035 0.0067 |
