SILNIK SCREAMIN' EAGLE MILWAUKEE-EIGHT 131
J066852024-07-09
Numer zestawu
16200339, 16200340, 16200521, 16200522
Modele
Informacje na temat osprzętu modelu można znaleźć w Części i akcesoria (P&A) katalogu detalicznym lub w dziale poświęconym częściom i akcesoriom www.harley-davidson.pl .
Sprawdź, czy korzystasz z najnowszej wersji instrukcji. Jest on dostępny na: h-d.com/isheets
Skontaktuj się z centrum obsługi klientów Harley-Davidson pod numerem 1-800-258-2464 (tylko USA) lub 1-414-343-4056.
Oświadczenie gwarancyjne
Informacje na temat gwarancji dotyczącej emisji spalin można znaleźć w instrukcji obsługi pojazdu.
Aby uzyskać kopię ograniczonej gwarancji na silnik po tuningu Harley-Davidson Street Performance, skontaktuj się z dealerem Harley-Davidson: 12 miesięcy/nieograniczony przebieg.
Wymagania dotyczące montażu
OSTRZEŻENIEOd prawidłowego zamontowania części z tego zestawu zależy bezpieczeństwo kierującego i pasażera. Wykonaj odpowiednie procedury z instrukcji serwisowej. Osoby niebędące w stanie przeprowadzić tej procedury lub niedysponujące odpowiednimi narzędziami powinny zlecić wykonanie montażu dealerowi firmy Harley-Davidson. Niewłaściwy montaż części z tego zestawu może być przyczyną śmierci lub poważnych obrażeń ciała. (00333b)
UWAGA
- W celu zweryfikowania zgodności emisji silniki zamienne muszą być wyposażone w urządzenia i układy kontroli emisji odpowiednie dla modelu i rocznika. Niezastosowanie się do tego wymogu stanowi naruszenie przepisów amerykańskiej Agencji Ochrony Środowiska (EPA), co może prowadzić do nałożenia wysokich kar.
- Silniki dopuszczone do legalnego użytku na drogach publicznych wyłącznie w określonych modelach. Korzystanie z nich na drogach publicznych jest niedozwolone w przypadku instalacji w modelach innych niż wyszczególnione. Aby otrzymać oświadczenie gwarancyjne, skontaktuj się z dealerem firmy Harley-Davidson.
UWAGA
Ta karta instrukcji dotyczy informacji pochodzących z instrukcji serwisowej. Do montażu tego zestawu potrzebna jest instrukcja serwisowa przeznaczona do określonego roku/modelu motocykla, która jest dostępna:
- u dealera Harley-Davidson.
- w portalu informacji serwisowych H-D, do którego dostęp oparty jest na subskrypcji i który dostępny dla większości modeli z 2001 roku i nowszych. Aby uzyskać więcej informacji, zobacz Często zadawane pytania dotyczące subskrypcji .
- Zestaw wymaga Elektroniczny moduł sterujący (ECM) rekalibracji. Skontaktuj się z dilerem firmy Harley-Davidson.
- Oddzielny zakup mocowania kolektora (nr kat. 65600177) w celu zachowania zgodności. Skontaktuj się z dealerem Harley-Davidson.
Te pozycje są dostępne u najbliższego dealera Harley-Davidson.
UWAGA
10-tarczowe wspomagane sprzęgło poślizgowe stosowane w pojazdach Milwaukee-Eight ma wystarczającą pojemność do obsługi tego zestawu w większości zastosowań. Sprężyny o większej pojemności należy instalować tylko w przypadku poślizgu sprzęgła. Sprężyny o większej pojemności zwiększą siłę dźwigni sprzęgła.
Zawartość zestawu

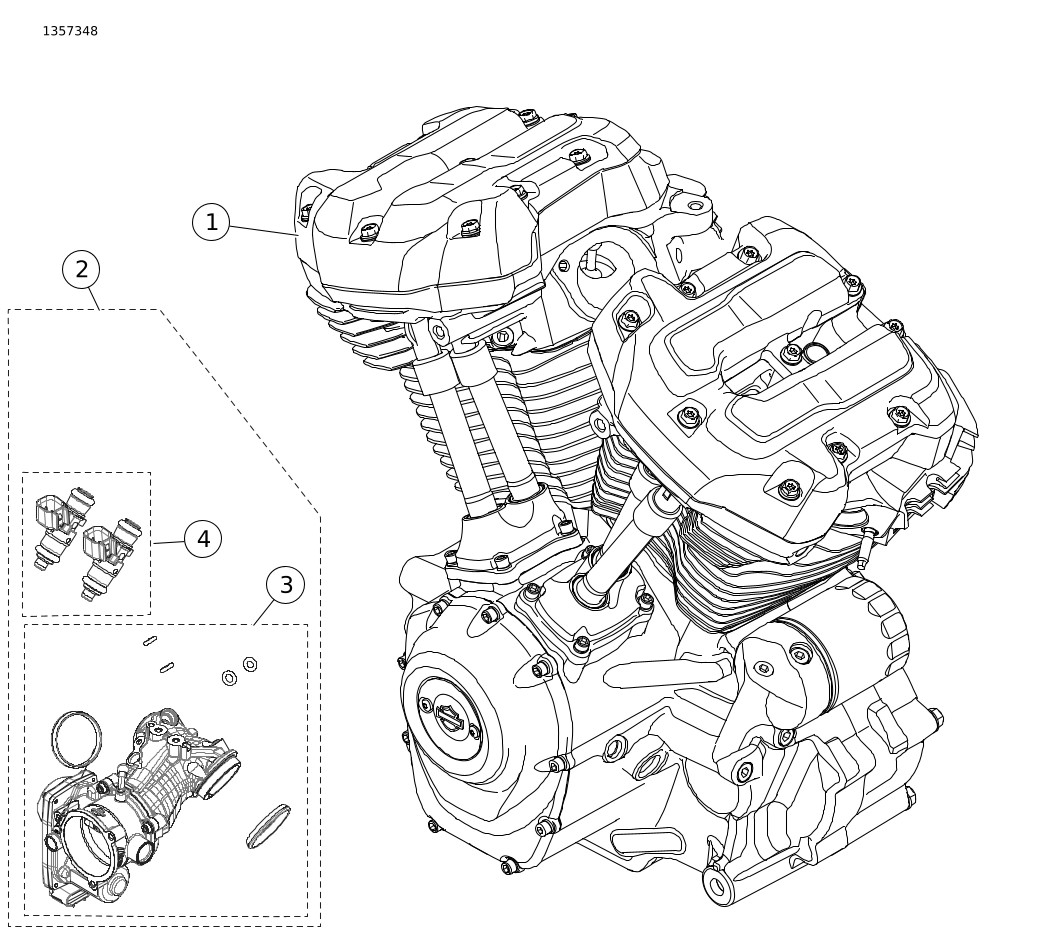

Rysunek 1. Silnik Screamin' Eagle Milwaukee-Eight 131
Tabela 1. Silnik Screamin' Eagle Milwaukee-Eight 131
Pozycja | Opis (liczba) | Numer części |
|---|---|---|
1 | Zespół silnika, kompletny | 16200339, 16200340, 16200521, 16200522 |
2 | Moduł indukcyjny i zestaw osprzętu (zawiera elementy 3 i 4) | Nie jest sprzedawany jako oddzielna część zamienna |
3 |
| 27200040 |
4 |
| 27400040 |
Rysunek 2. Głowice cylindra Screamin' Eagle Milwaukee-Eight 131
Tabela 2. Głowice cylindra Screamin' Eagle Milwaukee-Eight 131
Pozycja | Opis (liczba) | Numer części |
|---|---|---|
1 | Zawór automatycznego zwolnienia sprężania (2) | 18400073B |
2 | Nakrętka kołnierza (8) | 10200303 |
3 | Uchwyt, zawór (16) | Nie jest sprzedawany jako oddzielna część zamienna |
4 | Kołnierz, sprężyna zaworu (8) | Nie jest sprzedawany jako oddzielna część zamienna |
5 | Sprężyna zaworu (8) | Nie jest sprzedawany jako oddzielna część zamienna |
6 | Uszczelka, zawór (8) | Nie jest sprzedawany jako oddzielna część zamienna |
7 | Zespół głowicy cylindrów, tył | 16500779 olej 16500815 H2O |
Zespół głowicy cylindra, przód | 16500778 olej 16500814 H2O | |
8 | Zawór wylotowy, 33 mm (2) | 18000047 |
9 | Zawór wlotowy, 41 mm (2) | 18000046 |
10 | Śruba, łeb kulisty, TORX (4) | 68120-00 |
11 | Medalion, 131 (2) | 14101289 |
12 | Kołek, port wydechowy (4) | 10900015A |
A | Zestaw sprężyn zaworu, Screamin’ Eagle (obejmuje elementy 3-6) | 18100080A |
Rysunek 3. Tłoki Screamin' Eagle Milwaukee Eight 131
Tabela 3. Tłoki Screamin' Eagle Milwaukee Eight 131
Pozycja | Opis (liczba) | Numer części |
|---|---|---|
1 | Zestaw tłoka, przedni i tylny, z zestawami pierścieni, sworzniem tłokowym i pierścieniami zabezpieczającymi, standard | 21900099 |
2 | Zestaw pierścieni tłokowych, standard (2) | 22000086 |
3 | Pierścień blokujący, sworzeń tłoka (4) | 22097-99 |
4 | Kołek tłoka (2) | 22310-10 |
Rysunek 4. Cylindry Screamin' Eagle Milwaukee-Eight 131
Tabela 4. Cylindry Screamin' Eagle Milwaukee-Eight 131
Pozycja | Opis (liczba) | Numer części |
|---|---|---|
1 | Zestaw cylindrów Screamin Eagle, 4,310 cala (czarne z refleksami), cylindry przednie i tylne (zawiera elementy 2-4) | 16800210 |
2 |
| 16589-99A |
3 |
| 16500332 |
4 |
| 16500657 |

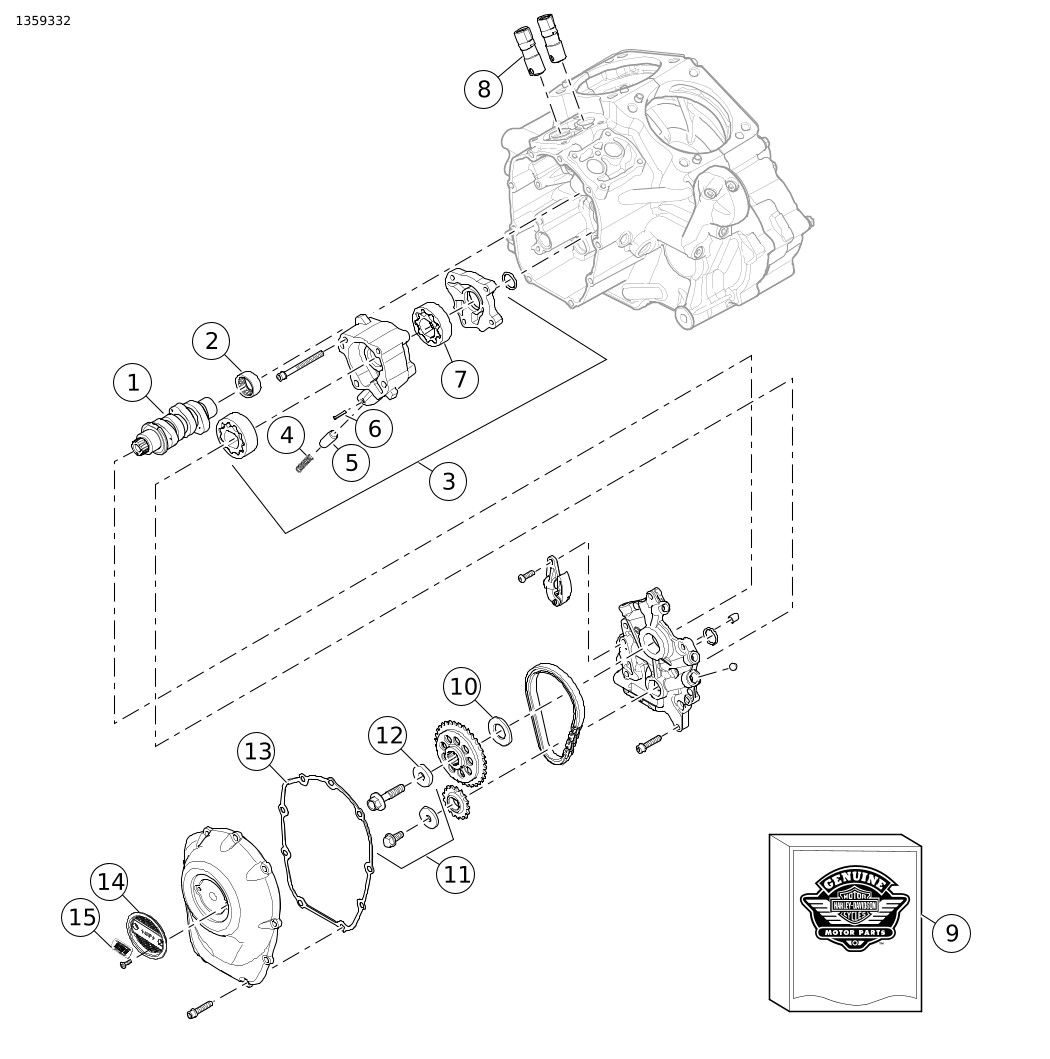

Rysunek 5. Elementy skrzyni wałka rozrządu Screamin' Eagle Milwaukee-Eight 131
Tabela 5. Elementy skrzyni wałka rozrządu Screamin' Eagle Milwaukee-Eight 131
Pozycja | Opis (liczba) | Numer części |
|---|---|---|
1 | Zestaw wałka rozrządu, SE8-517 | 25400353 |
2 | Zestaw łożysk igiełkowych, wałek rozrządu | 24018-10 |
3 | Zespół pompy olejowej chłodzony powietrzem (zawiera elementy 4-7) | 62400247 |
Zespół pompy olejowej, podwójnie chłodzony (zawiera elementy 4-7) | 62400248 | |
4 | Sprężyna, zawór bezpieczeństwa | 26210-99 |
5 | Zawór bezpieczeństwa, obejście pompy olejowej | 26400-82B |
6 | Kołek | 601 |
7 | Zespół gerotora | 62400241 |
8 | Popychacze hydrauliczne (zestaw 4) | 18572-13 |
9 | Zestaw uszczelki | 25700731 |
10 | Przekładka, ustawienie koła zębatego napędu wałka rozrządu, 2,54 mm (0,100 in) gruba (użyć w razie potrzeby) | 25729-06 |
Przekładka, ustawienie koła zębatego napędu wałka rozrządu, 2,79 mm (0,110 in) gruba (użyć w razie potrzeby) | 25731-06 | |
Przekładka, ustawienie koła zębatego napędu wałka rozrządu, 3,05 mm (0,120 in) gruba (użyć w razie potrzeby) | 25734-06 | |
Przekładka, ustawienie koła zębatego napędu wałka rozrządu, 3,3 mm (0,130 in) gruba (użyć w razie potrzeby) | 25736-06 | |
Przekładka, ustawienie koła zębatego napędu wałka rozrządu, 3,54 mm (0,139 in) gruba (użyć w razie potrzeby) | 25737-06 | |
Przekładka, ustawienie koła zębatego napędu wałka rozrządu, 3,81 mm (0,150 in) gruba (użyć w razie potrzeby) | 25738-06 | |
11 | Zestaw do mocowania koła zębatego napędu wałka rozrządu | 25566-06 |
12 | Podkładka | 6294 |
13 | Uszczelka, pokrywa wałka rozrządu | 25700730 |
14 | Pokrywa rozrządu | 25600116 |
15 | Medalion, 131, Stage IV | 25600129 |
PRZYGOTOWANIE
| 1. | Ustaw motocykl pionowo. Zob. instrukcja serwisowa. | |
| 2. | Dezaktywuj układ alarmowy. Zob. instrukcja serwisowa. | |
| 3. | Zdejmij siodło. Zob. instrukcja serwisowa. | |
| 4. | Wyjmij bezpiecznik główny. Zob. instrukcja serwisowa. | |
| 5. | Zdemontuj zbiornik paliwa. Zob. instrukcja serwisowa. | |
| 6. | Opróżnij układ chłodziwa. Zob. instrukcja serwisowa. |
USUŃ
| 1. | Wyjmij silnik z podwozia. Sprawdź rozdział SILNIK w Instrukcji serwisowej. |
ZAMONTUJ
| 1. | Przed zainstalowaniem silnika należy upewnić się, że w układzie smarowania nie ma żadnych zanieczyszczeń. Zleć wypłukanie miski olejowej dealerowi Harley-Davidson lub wykwalifikowanemu mechanikowi. Jeśli usunięty silnik miał uszkodzenie wewnętrzne, wymień miskę olejową. | |
| 2. | Zdejmij korki wlewu oleju z interfejsu silnika do skrzyni biegów. | |
| 3. | Zamontuj silnik na podwoziu. Patrz sekcja SILNIK instrukcji serwisowej. | |
| 4. | Zamontuj korpus przepustnicy i wtryskiwacze o wysokim przepływie zgodnie z instrukcjami zawartymi w tym zestawie. |
UKOŃCZONO
| 5. | Serwisuj układ chłodziwa. Zob. instrukcja serwisowa. | |
| 6. | Zamontuj zbiornik paliwa. Zob. instrukcja serwisowa. | |
| 7. | Załóż bezpiecznik główny. Zob. instrukcja serwisowa. | |
| 8. | Zamontuj siodło. Po zamontowaniu siodła pociągnij za nie, aby upewnić się, że jest ono odpowiednio zamocowane. Zob. instrukcja serwisowa. | |
POWIADOMIENIE W przypadku zamontowania tego zestawu należy przeprowadzić ponowną kalibrację modułu ECM. Nieskalibrowanie modułu ECM może spowodować poważne uszkodzenia silnika. (00399b) | ||
| 9. | Skalibruj ECM z odpowiednią kalibracją do konfiguracji. Szczegółowych informacji udziela dealer. | |
| 10. | Zostaw motocykl na chodzie, aż silnik osiągnie normalną temperaturę roboczą. Powtórz kilka razy, aby sprawdzić prawidłowe działanie. |
OBSŁUGA
W celu dotarcia motocykla zapoznaj się z ZASADAMI DOCIERANIA POJAZDU znajdującymi się w instrukcji obsługi.
KONSERWACJA
- Sprawdź HARMONOGRAM KONSERWACJI w instrukcji serwisowej pojazdu lub instrukcji obsługi.
- Odpowiednie procedury serwisowe znajdują się w rozdziale SILNIK instrukcji serwisowej.
DANE TECHNICZNE SILNIKA 131
UWAGA
Poniższe części zawierają informacje, które nie zostały zamieszczone w części SILNIK instrukcji serwisowej dotyczącej silnika Milwaukee Eight.
Tabela 6. Specyfikacja silnika Screamin Eagle Milwaukee Eight 131
Pozycja | Specyfikacja | |
|---|---|---|
Stopień sprężania | 10,7:1 | |
Średnica | 4,310 cala | 109,5 mm |
Skok | 4,50 cala | 114,3 mm |
Pojemność | 131,3 cala sześciennego | 2152 cm3 |
Układ smarowania | Pod ciśnieniem, sucha miska olejowa z chłodnicą oleju | |
TOLERANCJE PRODUKCYJNE
Informacje na temat specyfikacji niewymienionych w poniższych tabelach można znaleźć w specyfikacji silnika w instrukcji serwisowej.
Tabela 7. Specyfikacje sprężyn zaworów
POZYCJA | CIŚNIENIE | WYMIARY |
|---|---|---|
Wysokość 1 | 100 lb (45 kg) | 1,470 cala (37,4 mm) |
Wysokość 2 | 262 lb (119 kg) | 0,97 cala (24,6 mm) |
Swobodny odcinek | n/a | 1,779 cala (45,2 mm) |
Tabela 8. Tłoki
Tłok: | Prześwit (cale) |
|---|---|
Dopasowanie tłoka do cylindra (luźne) | 0.0045 |
Dopasowanie sworznia tłoka (luźne) | 0,0606-0,0010 |
Pierwsza szczelina na końcu pierścienia Druga szczelina na końcu pierścienia Szczelina szyny pierścienia kontroli oleju | 0,013-0,023 0,018-0,024 0,010-0,0030 |
Prześwit po stronie pierścienia górnego Prześwit boczny drugiego pierścienia Prześwit boczny pierścienia olejowego | 0,0017-0,0027 0,0009-0,0029 0,0004-0,0059 |
Tabela 9. Dane techniczne krzywki - SE8-517
Układ dolotowy | Specyfikacja |
|---|---|
Otwiera się | F-7° B; R-7° B |
Zamyka się | F-40° A; R-40°A |
Czas trwania | F-227° |
Maksymalny wznios zaworu | I -515 cala |
Podnośnik zaworu @ TDC | F-0,112 cala; R-0,112 cala |
Wydech | Specyfikacja |
Otwiera się | F-62° BBDC: R-61°BBDC |
Zamyka się | F-7° A; R-1° A |
Czas trwania | F-249°; R-242° |
Maksymalny wznios zaworu | 0,513 cala |
Podnośnik zaworu @ TDC | F-0,066 cala; R-0,052 cala |
Ustawienie krzywek synchronizujących @ 0,050 cala Podnośnik popychacza w stopniach wału korbowego | |
ODPORNOŚĆ NA ZUŻYCIE
UWAGA
Informacje na temat specyfikacji niewymienionych w poniższych tabelach można znaleźć w specyfikacji silnika w instrukcji serwisowej
Skorzystaj z informacji o poziomie zużycia jako wskazówki do wymiany części.
Tabela 10. Tłoki
Dopasowanie tłoka do cylindra (luźne) | Granica zużycia (cale) |
|---|---|
Dopasowanie do cylindra (luźne) | 0.0045 |
Dopasowanie sworznia tłoka (luźne) | 0.0010 |
Pierwsza szczelina na końcu pierścienia Druga szczelina na końcu pierścienia Szczelina szyny pierścienia kontroli oleju | 0.030 0.034 0.038 |
Prześwit po stronie pierścienia górnego Prześwit boczny drugiego pierścienia Prześwit boczny pierścienia olejowego | 0.0035 0.0035 0.0067 |
