SCREAMIN EAGLE MILWAUKEE-EIGHT™ 128/131 IV. FOKOZAT KÉSZLETE
941003602024-07-11
ÁLTALÁNOS TUDNIVALÓK
Táblázat 1. Általános információk
Készletek | Javasolt szerszámok | Nehézségi szint(1) |
|---|---|---|
92500099, 92500100 | Védőszemüvegek, nyomatékkulcs, Digital Technician II (DT II), H-D speciális szerszámai |  |
(1) DTII és márkakereskedői telepítés szükséges
A KÉSZLET TARTALMA

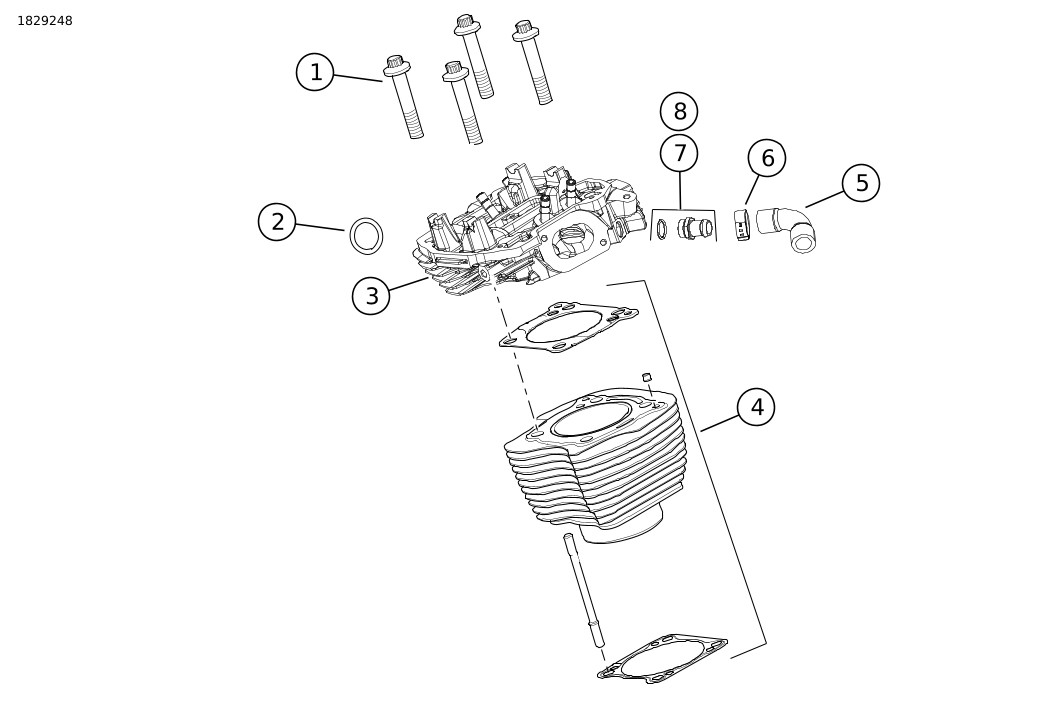

Ábra 1. A készlet tartalma: 131/135 hengerfej és henger
Táblázat 2. A készlet tartalma: 131/135 hengerfej és henger
 | Ellenőrizze, hogy mindent megtalál-e a készletben, mielőtt a járműre alkatrészeket szerelne vagy alkatrészeket távolítana el róla. | ||||
|---|---|---|---|---|---|
Tétel | Menny. | Leírás | Part No. | Megjegyzések | |
 | 1 | 8 | Peremes anya | 10200303 | |
| 2 | 2 | Kipufogótömítés | 65324-83B | |
| 3 | 1 | Hengerfejkészlet, fekete gránit | 16501059 | Csak a 92500099 sz. készlet |
| Hengerfejkészlet, fekete | 16501060 | Csak a 92500100 sz. készlet | ||
| 4 | 1 | Hengerkészlet, fekete gránit | 16800404 | Csak a 92500099 sz. készlet |
| Hengerkészlet, fekete | 16800407 | Csak a 92500100 sz. készlet | ||
| 5 | 1 | Tömlő | 26900305 | |
| 6 | 4 | Bilincs, cső | 10800212 | |
| 7 | 1 | Csatlakozó | 62800067 | Tartalmazza az 11900197 cikksz. O-gyűrűt |

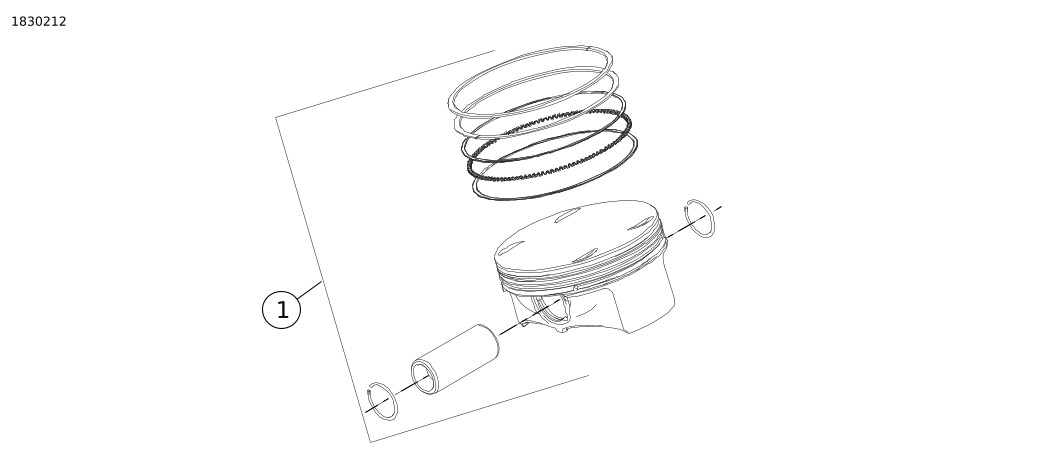

Ábra 2. A készlet tartalma: 131/135 dugattyúk
Táblázat 3. A készlet tartalma: 131/135 hengerfej és henger
| Ellenőrizze, hogy mindent megtalál-e a készletben, mielőtt a járműre alkatrészeket szerelne vagy alkatrészeket távolítana el róla. | ||||
|---|---|---|---|---|---|
Tétel | Menny. | Leírás | Part No. | Megjegyzések | |
| 1 | 1 | Dugattyúkészlet, 135 | 21900164A | Csak a 92500099 sz. készlet |
| 1 | Dugattyúkészlet, 131 | 21900169 | Csak a 92500100 sz. készlet | |
| 2 | 2 | Dugattyúgyűrű-készlet | 22000126 | |
| 3 | 4 | Seeger gyűrű | 22097-99 | |
| 4 | 2 | Dugattyúcsapszeg | 22558-07 | |

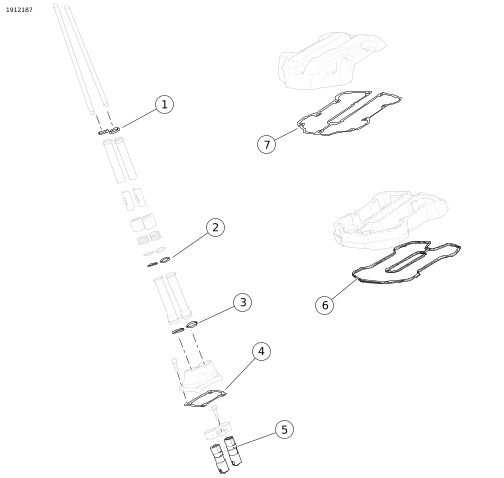

Ábra 3. A készlet tartalma: 131/135 vezérmű
Táblázat 4. A készlet tartalma: 131/135 vezérmű
| Ellenőrizze, hogy mindent megtalál-e a készletben, mielőtt a járműre alkatrészeket szerelne vagy alkatrészeket távolítana el róla. | ||||
|---|---|---|---|---|---|
Tétel | Menny. | Leírás | Part No. | Megjegyzések | |
| 1 | 4 | O-gyűrű | 11293 | |
| 2 | 4 | O-gyűrű | 11132A | |
| 3 | 4 | O-gyűrű | 11145A | |
| 4 | 2 | Tömítés, szelepemelő-fedél | 25700362A | |
| 5 | 1 | Emelőkészlet | 18572-13 | |
| 6 | 2 | Tömítés, szelepfedél alsó része | 25700425A | |
| 7 | 2 | Tömítés, szelepfedél felső része | 25700372B | |
Ábra 4. A készlet tartalma: 131/135 vezérműtengelyház alkatrészei
Táblázat 5. A készlet tartalma: 131/135 vezérműtengelyház alkatrészei
| Ellenőrizze, hogy mindent megtalál-e a készletben, mielőtt a járműre alkatrészeket szerelne vagy alkatrészeket távolítana el róla. | ||||
|---|---|---|---|---|---|
Tétel | Menny. | Leírás | Part No. | Megjegyzések | |
| 1 | 1 | Embléma, 131, IV. fokozat | 14102079 | Csak a 92500099 sz. készlet |
| 1 | Embléma, 131, IV. szakasz | 14102078 | Csak a 92500100 sz. készlet | |
| 2 | 1 | Tömítés, vezérműtengely-fedél | 25700370A | |
| 3 | 1 | O-gyűrű | 11900103 | |
| 4 | 1 | Vezérműtengely, SE8-517 | 25400432 | |
| 5 | 1 | Olajszivattyú-készlet | 62400264 | Csak a 92500099 sz. készlet |
| 6 | 1 | O-gyűrű | 11293 | Olajszivattyú csap |
A készletben szereplő, de az ábrán nem szereplő tételek | |||||
| 1 | Screamin' Eagle 68 mm-es fojtószelepház | 27300194 | ||
| 1 | Screamin Eagle 68mm szívócsonk | 27300218 | ||
| 1 | Screamin Eagle nagy áramlású befecskendezőkészlet | 27400067 | ||
| 1 | Kipufogócsövek | 65600177 | ||
ÁLTALÁNOS TUDNIVALÓK
Modellek
A felszereléssel kapcsolatos tájékoztatásért lásd a Alkatrészek és tartozékok (P&A) kiskereskedelmi katalógust vagy a www.harley-davidson.com Parts and Accessories (alkatrészek és tartozékok) részét.
Győződjön meg arról, hogy az útmutatólap legfrissebb verzióját használja. Ez itt érhető el: h-d.com/isheets
A Harley-Davidson ügyfélszolgálati központja az 1-414-343-4056-os, illetve (csak az USA-ban) az 1-800-258-2464-es telefonszámon érhető el.
Szerelési követelmények
FIGYELEMA motoros és az utas biztonsága a készlet megfelelő beszerelésétől függ. Alkalmazza a szervizkézikönyvben ismertetett megfelelő eljárást. Ha nem áll módjában elvégezni az eljárást, vagy ha nem rendelkezik a megfelelő szerszámokkal, akkor a beszerelést végeztesse el Harley-Davidson-márkakereskedésben. A készlet nem megfelelő módon való beszerelése súlyos, akár végzetes személyi sérülést is okozhat. (00333b)
MEGJEGYZÉS
Ez az útmutatólap a szervizkézikönyv információin alapul. A szereléshez az adott évjáratú és modellű motorkerékpár szervizkönyve szükséges. Ezt innen tudod beszerezni:
- Egy Harley-Davidson-márkakereskedéstől.
- A H-D szervizinformációs portálján, amely előfizetéses hozzáférést biztosít a legtöbb 2001-es és újabb modellhez. További információkért nézd meg az előfizetésekhez kapcsolódó gyakori kérdéseket .
- A készlet Elektronikus vezérlőmodul (ECM) újrakalibrálást igényel. Forduljon egy Harley-Davidson-márkakereskedéshez.
Az alkatrészek a helyi Harley-Davidson-márkakereskedőtől szerezhetők be.
ELŐKÉSZÜLETEK
| 1. | Állítsa álló helyzetbe a motorkerékpárt. Lásd a szervizkézikönyvet. | |
| 2. | Hatástalanítsa a riasztórendszert. Lásd a szervizkézikönyvet. | |
| 3. | Vegye le az ülést. Lásd a szervizkézikönyvet. | |
| 4. | Vegye ki a főbiztosítékot. Lásd a szervizkézikönyvet. | |
| 5. | Távolítsa el az üzemanyagtartályt. Lásd a szervizkézikönyvet. | |
| 6. | Folyadékhűtéses hengerfejek középső hűtővel: Ürítsd le a hűtőrendszert. |
ELTÁVOLÍTÁS
MEGJEGYZÉS
A következő lépések vázlatosan ismertetik az eljárást. Kövesse a szervizkézikönyvben található eljárásokat.
| 1. | Távolítsd el a légszűrőegységet. | |
| 2. | Szerelje le a kipufogórendszert. | |
| 3. | Távolítsa el a szívómodult. | |
| 4. | Kösse le a vezetékeket a hengerfejről. | |
| 5. | Válaszd le a hűtőfolyadék-tömlőket a hengerfejekről. | |
| 6. | Távolítsa el a szelepfedeleket, a szelephimbákat, a nyomórudakat, és a nyomórúdcsöveket. | |
| 7. | Távolítsa el a hengerfejeket, hengereket és dugattyúkat. | |
| 8. | Távolítsa el a szelepemelő fedeleket, elfordulásgátlókat és szelepemelőket. | |
| 9. | Távolítsa el a vezérműfedelet, a vezérműlemezt és a vezérműtengelyt. |
BESZERELÉS
MEGJEGYZÉS
A következő lépések vázlatosan ismertetik az eljárást. Kövesse a szervizkézikönyvben található eljárásokat.
| 1. | Szerelje fel az olajszivattyút. | |
| 2. | Szerelje az új vezérműtengelyt a motorba. | |
| 3. | Szerelje fel a vezérműfedelet, a vezérműlemezt és a vezérműtengelyt. | |
| 4. | Ügyeljen rá, hogy a vezérműtengely és a forgattyús tengely vezérlési jelölései megfelelően egybeessenek. | |
| 5. | Szerelje be az új szelepemelőket, elfordulásgátlót, az új szelepemelő-fedéltömítéseket és a szelepemelő-fedeleket. | |
| 6. | Szerelje be a készletben található új dugattyúkat és új hengereket. Kövesse a dugattyú- és hengerkészlethez mellékelt utasításokat. MEGJEGYZÉS Ehhez a készlethez speciális meghúzási sorrendet kell alkalmazni a fejen. | |
| 7. | Szerelje fel az új hengerfejeket készletben található új peremes anyákkal. Kövesse a dugattyú- és hengerfejkészlethez mellékelt utasításokat. | |
| 8. | Szerelje be a nyomórúd csöveket és a nyomórúd új O-gyűrűit | |
| 9. | Szerelje vissza a szelephimbákat úgy, hogy az adott hengernél a dugattyút nagyjából Alsó holtpont (BDC) szintre állítja. | |
| 10. | Húzza meg felváltva a csavarokat, hogy a himbatengely egyenletesen húzódjon le a helyére. | |
| 11. | Szerelje vissza a szelepfedeleket. | |
| 12. | Ügyeljen rá, hogy a vezérműtengely és a forgattyús tengely vezérlési jelölései megfelelően egybeessenek. | |
| 13. | Szerelje fel a vezérműfedelet a készletből származó új tömítéssel. | |
| 14. | Készítse elő az új indukciós modult a beszereléshez. Lásd a szívómodulhoz tartozó utasításokat. | |
| 15. | Szerelje be az új nagy áramlású üzemanyag-befecskendezőket. | |
| 16. | Szerelje be az új szívómodult. | |
| 17. | Csatlakoztasd a hűtőfolyadék-tömlőket a hengerfejekhez. MEGJEGYZÉS A Touring modellekhez a készletben szereplő új kipufogócsövek, vagy a Screamin' Eagle High-Flow kipufogórendszerben található kipufogócsöveket kell használni, Street Cannon kipufogódobbal. | |
| 18. | Szerelje fel a kipufogórendszert. | |
| 19. | Szerelje vissza a légszűrőegységet. Lásd a külön beszerzett SE nagy átáramlású légszűrőkészlethez tartozó útmutatólapot. |
KÉSZ
| 1. | Szerelje fel az üzemanyagtartályt. Lásd a szervizkézikönyvet. | |
| 2. | Tegye vissza a főbiztosítékot. Lásd a szervizkézikönyvet. | |
| 3. | Folyadékhűtéses hengerfejek középső hűtővel: Töltsd fel és légtelenítsd a hűtőrendszert. Lásd a szervizkézikönyvet. | |
| 4. | Szerelje vissza az ülést. A felszerelést követően az ülést maga felé meghúzva ellenőrizze a felszerelés megfelelőségét. Lásd a szervizkézikönyvet. | |
| 5. | Kalibráltassa át az ECM -et a konfigurációnak megfelelően. A részletekért fordulj a márkakereskedőhöz. | |
| 6. | Járassa a motort, amíg az el nem éri a normál üzemi hőmérsékletét. Ismételje meg néhányszor a megfelelő működés ellenőrzéséhez. | |
| 7. | Olvassa el a felhasználói kézikönyvben a BEJÁRATÁSI SZABÁLYOK című részt. |
