SCREAMIN EAGLE MILWAUKEE EIGHT 131/135 스테이지 IV 키트
941003602024-07-11
일반 정보
표 1. 일반 정보
키트 | 추천 공구 | 기술 수준(1) |
|---|---|---|
92500099, 92500100 | 보안경, 토크 렌치, Digital Technician II (DT II) , H-D 특수 공구 |  |
(1) DTII가 필요하고 딜러에서 설치해야 합니다
키트 내용물(KIT CONTENTS)

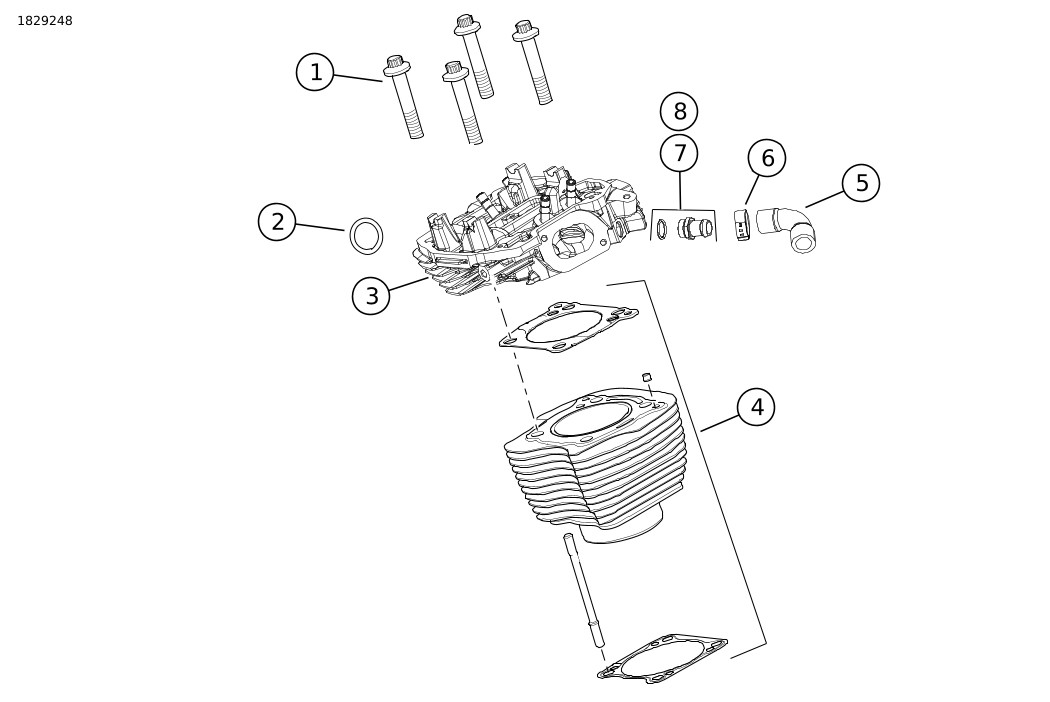

그림 1. 키트 내용물: 131/135 실린더 헤드 및 실린더
표 2. 키트 내용물: 131/135 실린더 헤드 및 실린더
 | 키트에 모든 내용물이 있는지 확인한 후 차량에 품목을 설치하거나 제거하십시오. | ||||
|---|---|---|---|---|---|
항목 | 수량 | 설명 | 부품 번호 | 참고 | |
 | 1 | 8 | 플랜지 너트 | 10200303 | |
| 2 | 2 | 배기 개스킷 | 65324-83B | |
| 3 | 1 | 실린더 헤드 키트, 블랙 그래니트 | 16501059 | 92500099 키트 전용 |
| 실린더 헤드 키트, 블랙 | 16501060 | 92500100 키트 전용 | ||
| 4 | 1 | 실린더 키트, 블랙 그래니트 | 16800404 | 92500099 키트 전용 |
| 실린더 키트, 블랙 | 16800407 | 92500100 키트 전용 | ||
| 5 | 1 | 호스 | 26900305 | |
| 6 | 4 | 클램프, 호스 | 10800212 | |
| 7 | 1 | 피팅 | 62800067 | O-링 11900197 포함 |

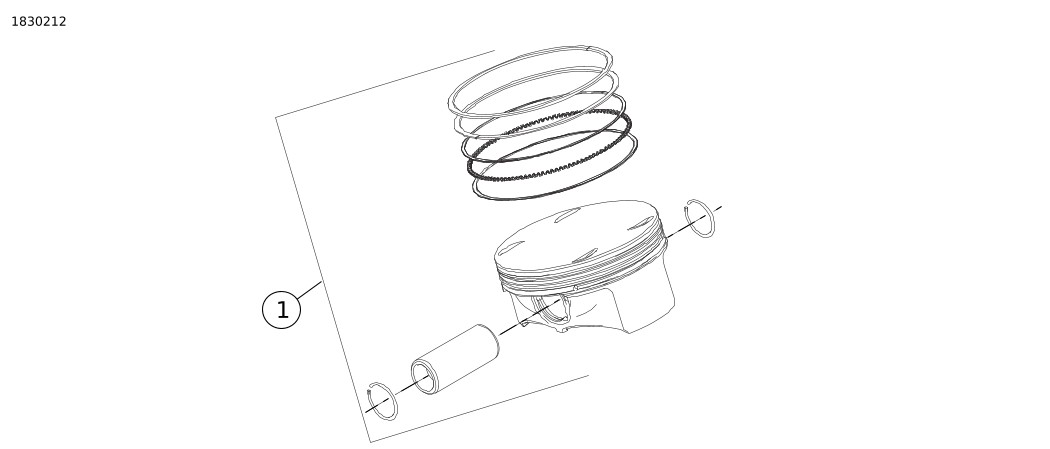

그림 2. 키트 내용물: 131/135 피스톤
표 3. 키트 내용물: 131/135 실린더 헤드 및 실린더
| 키트에 모든 내용물이 있는지 확인한 후 차량에 품목을 설치하거나 제거하십시오. | ||||
|---|---|---|---|---|---|
항목 | 수량 | 설명 | 부품 번호 | 참고 | |
| 1 | 1 | 피스톤 키트, 135 | 21900164A | 92500099 키트 전용 |
| 1 | 피스톤 키트, 131 | 21900169 | 92500100 키트 전용 | |
| 2 | 2 | 피스톤 링 세트 | 22000126 | |
| 3 | 4 | 서클립 | 22097-99 | |
| 4 | 2 | 피스톤 핀 | 22558-07 | |

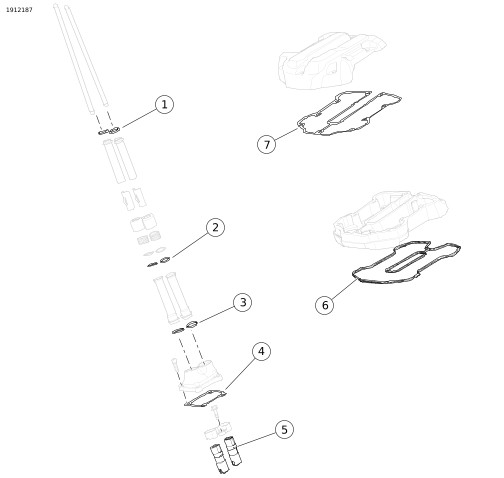

그림 3. 키트 내용물: 131/135 밸브 트레인
표 4. 키트 내용물: 131/135 밸브 트레인
| 키트에 모든 내용물이 있는지 확인한 후 차량에 품목을 설치하거나 제거하십시오. | ||||
|---|---|---|---|---|---|
항목 | 수량 | 설명 | 부품 번호 | 참고 | |
| 1 | 4 | O형 링 | 11293 | |
| 2 | 4 | O형 링 | 11132A | |
| 3 | 4 | O형 링 | 11145A | |
| 4 | 2 | 개스킷, 리프터 덮개 | 25700362A | |
| 5 | 1 | 리프터 키트 | 18572-13 | |
| 6 | 2 | 개스킷, 하부 로커 덮개 | 25700425A | |
| 7 | 2 | 개스킷, 상부 로커 덮개 | 25700372B | |
그림 4. 키트 내용물: 131/135 캠축 체스트 구성품
표 5. 키트 내용물: 131/135 캠축 체스트 구성품
| 키트에 모든 내용물이 있는지 확인한 후 차량에 품목을 설치하거나 제거하십시오. | ||||
|---|---|---|---|---|---|
항목 | 수량 | 설명 | 부품 번호 | 참고 | |
| 1 | 1 | 메달리온, 135, IV기 | 14102079 | 92500099 키트 전용 |
| 1 | 메달리온, 131, IV기 | 14102078 | 92500100 키트 전용 | |
| 2 | 1 | 개스킷, 캠축 커버 | 25700370A | |
| 3 | 1 | O형 링 | 11900103 | |
| 4 | 1 | 캠축, SE8-550 | 25400432 | |
| 5 | 1 | 오일 펌프 키트 | 62400264 | 92500099 키트 전용 |
| 6 | 1 | O형 링 | 11293 | 기름 펌프 스피곳 |
키트에 포함되어 있지만 표시되지 않은 품목 | |||||
| 1 | Screamin' Eagle 68mm 스로틀 바디 키트 | 27300194 | ||
| 1 | Screamin Eagle 68mm 흡기 매니폴드 | 27300218 | ||
| 1 | Screamin Eagle 고유량 인젝터 키트 | 27400067 | ||
| 1 | 배기 헤더 | 65600177 | ||
일반
모델
장착 가능한 모델에 관한 정보는 부품 및 액세서리 (P&A) 소매 카탈로그 또는 www.harley-davidson.com 의 Parts and Accessories 섹션(영어만 제공)을 참조하십시오.
최신 지침 시트를 이용하십시오. 다음에서 입수할 수 있습니다. h-d.com/isheets
Harley-Davidson 고객 지원 센터(1-800-258-2464 (미국 전용) 또는 1-414-343-4056로 문의하십시오.
설치 요구 사항
주의사항운전자와 동승자의 안전은 본 키트의 올바른 장착에 달려 있습니다. 적절한 정비 절차를 준수하십시오. 정비 절차가 본인의 능력 밖이거나 필요한 공구가 없을 때는 Harley-Davidson 공식 딜러에 장착 수행을 맡기십시오. 본 키트를 잘못 장착하면 사망이나 심각한 부상으로 이어질 수 있습니다. (00333b)
주의사항
이 설명서는 정비 매뉴얼 정보를 언급하고 있습니다. 설치를 위해 오토바이의 연식과 모델에 맞는 정비 매뉴얼이 필요하며, 다음에서 구할 수 있습니다.
- Harley-Davidson 딜러.
- H-D 정비 정보 포털(2001 이후 모델 대부분에 대해 구독 기반으로 접속 가능). 자세한 내용은 구독에 대한 자주 묻는 질문 을 참조하십시오.
- 키트에는 재교정이 필요합니다 전자식 제어 모듈 (ECM) . Harley-Davidson 딜러에게 문의하십시오.
이 항목들은 해당 지역의 Harley-Davidson 공식 딜러에서 구할 수 있습니다.
준비
| 1. | 모터사이클을 똑바로 세웁니다. 정비 설명서를 참조하십시오. | |
| 2. | 보안 시스템을 해제하십시오. 정비 설명서를 참조하십시오. | |
| 3. | 시트를 제거합니다. 정비 설명서를 참조하십시오. | |
| 4. | 메인 퓨즈를 제거합니다. 정비 설명서를 참조하십시오. | |
| 5. | 연료 탱크를 제거하십시오. 정비 설명서를 참조하십시오. | |
| 6. | 중앙 위치 라디에이터가 있는 수냉식 실린더 헤드: 드레인 냉각수 시스템. |
제거
주의사항
다음 단계는 개요로서 제공됩니다. 정비 매뉴얼의 절차를 따르십시오.
| 1. | 에어 클리너 어셈블리를 제거하십시오. | |
| 2. | 배기 시스템을 분리합니다. | |
| 3. | 인덕션 모듈을 제거합니다. | |
| 4. | 실린더 헤드에서 하네스 연결부를 분리하십시오. | |
| 5. | 실린더 헤드에서 냉각수 호스를 분리합니다. | |
| 6. | 로커 덮개, 로커 암, 푸시로드 및 푸시로드 튜브를 제거하십시오. | |
| 7. | 실린더 헤드, 실린더 및 피스톤을 제거하십시오. | |
| 8. | 리프터 덮개, 회전방지 장치 및 리프터를 제거하십시오. | |
| 9. | 캠 덮개, 캠 플레이트 및 캠축을 제거하십시오. |
설치
주의사항
다음 단계는 개요로서 제공됩니다. 정비 매뉴얼의 절차를 따르십시오.
| 1. | 오일 펌프 설치 | |
| 2. | 새 캠축을 엔진에 설치합니다. | |
| 3. | 캠 플레이트와 캠축 드라이브를 조립합니다. | |
| 4. | 캠축부터 크랭크축 타이밍 마크가 제대로 정렬되어 있는지 확인하십시오. | |
| 5. | 새 리프터, 회전 방지 장치, 새 리프터 커버 개스킷, 리프터 커버를 설치합니다. | |
| 6. | 키트에 있는 새 피스톤과 새 실린더를 설치합니다. 피스톤 및 실린더 키트와 함께 제공되는 지침을 따르십시오. 주의사항 이 키트는 특수한 헤드 토크 시퀀스를 사용합니다. | |
| 7. | 키트에 포함된 새 플랜지 너트를 사용하여 새 실린더 헤드를 설치합니다. 실린더 헤드 키트와 함께 제공되는 지침을 따르십시오. | |
| 8. | 푸쉬 로드 튜브와 새 푸쉬 로드 O-링을 설치합니다. | |
| 9. | 파워 스트로크에서 피스톤을 대략 하부 사점 (BDC) 에 두고, 로커 암을 설치합니다. | |
| 10. | 로커 축을 고르게 아래로 내리기 위해 나사를 교대로 조이십시오. | |
| 11. | 로커 덮개를 장착하십시오. | |
| 12. | 캠축부터 크랭크축 타이밍 마크가 제대로 정렬되어 있는지 확인하십시오. | |
| 13. | 캠 커버와 키트에 포함된 새 개스킷을 설치합니다. | |
| 14. | 새 인덕션 모듈을 설치할 준비를 합니다. 인덕션 모듈에 포함된 지침서를 참조하십시오. | |
| 15. | 새 고유량 연료 인젝터를 설치합니다. | |
| 16. | 새 인덕션 모듈을 설치합니다. | |
| 17. | 냉각수 호스를 실린더 헤드에 연결합니다. 주의사항 Touring 모델은 키트에 포함된 새 배기 헤더 또는 Street Cannon 머플러가 있는 Screamin' Eagle 고유량 배기 시스템이 필요합니다. | |
| 18. | 배기 시스템을 설치하십시오. | |
| 19. | 에어 클리너 어셈블리를 설치하십시오. 별도로 구매한 SE 고류 공기 청정기 키트에 포함된 지침서를 참조하십시오. |
완료
| 1. | 연료 탱크를 설치하십시오. 정비 설명서를 참조하십시오. | |
| 2. | 메인 퓨즈를 설치합니다. 정비 설명서를 참조하십시오. | |
| 3. | 라디에이터가 중앙에 위치한 수냉식 실린더 헤드: 냉각수 계통을 채우고 공기를 퍼지합니다. 정비 설명서를 참조하십시오. | |
| 4. | 시트를 설치하십시오. 시트를 설치한 후 시트를 당겨 고정됐는지 확인하십시오. 정비 설명서를 참조하십시오. | |
| 5. | 구성에 적합한 캘리브레이션으로 ECM 을(를) 캘리브레이션합니다. 자세한 내용은 딜러에게 문의하십시오. | |
| 6. | 엔진이 정상 작동 온도에 이를 때까지 모터사이클을 주행하십시오. 여러 번 반복하여 올바로 작동하는지 확인하십시오. | |
| 7. | 브레이크 인 라이딩 규칙은 사용 설명서를 참조하십시오. |
