KIT SCREAMIN EAGLE MILWAUKEE-EIGHT 131/135 ETAPA IV

941003602024-07-11

INFORMAȚII GENERALE

Tabelul 1. Informații generale

Kituri	Instrumente propuse	Nivelul de calificare⁽¹⁾
92500099, 92500100	Ochelari de protecţie, cheie dinamometrică, Digital Technician II (DT II) , Unelte speciale H-D

(1) Sunt necesare DTII și instalare la dealer

CONȚINUTUL KITULUI

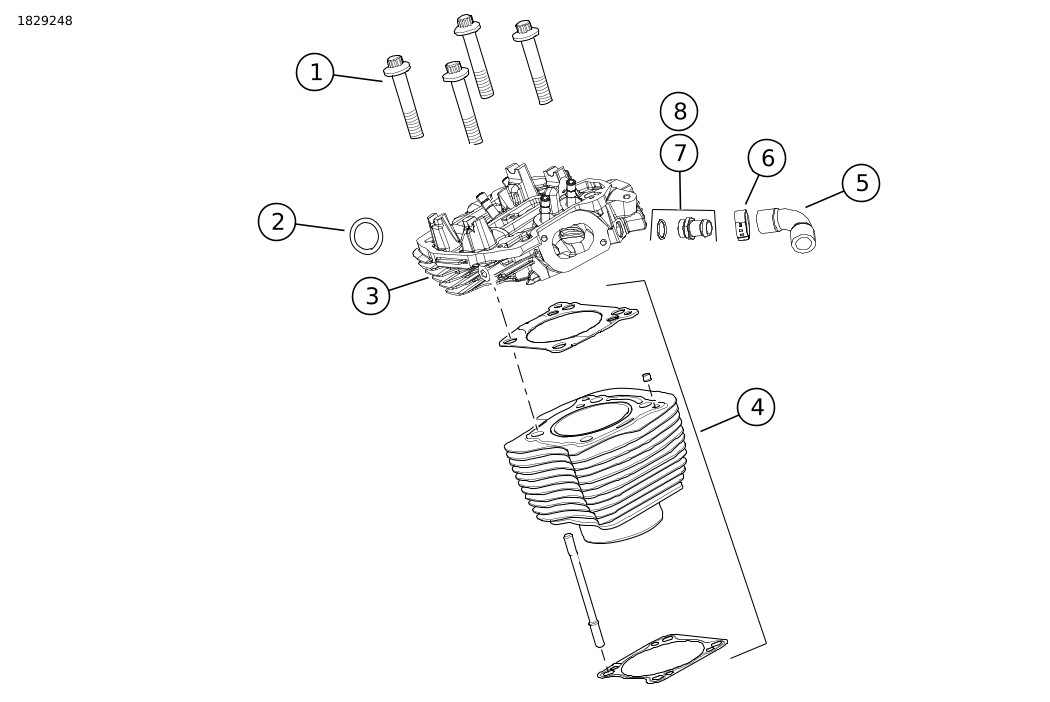

Figura 1. Conținut kit: Chiulasă și cilindru 131/135

Tabelul 2. Conținut kit: Chiulasă și cilindru 131/135

Verificați dacă toate articolele sunt prezente în Kit înainte de instalarea sau eliminarea de elemente din vehicul.
Articol	Cant.	Descriere	Cod de produs	Observații
1	8	Piulița pentru flanșă	10200303
2	2	Garnitură pentru eșapament	65324-83B
3	1	Kit chiulasă, granit negru	16501059	Numai kitul 92500099
3	1	Kit chiulasă, negru	16501060	Numai kitul 92500100
4	1	Kit cilindru, granit negru	16800404	Numai kitul 92500099
4	1	Kit cilindru, negru	16800407	Numai kitul 92500100
5	1	Furtun	26900305
6	4	Clemă, furtun	10800212
7	1	Fiting	62800067	Include garnitura inelară 11900197

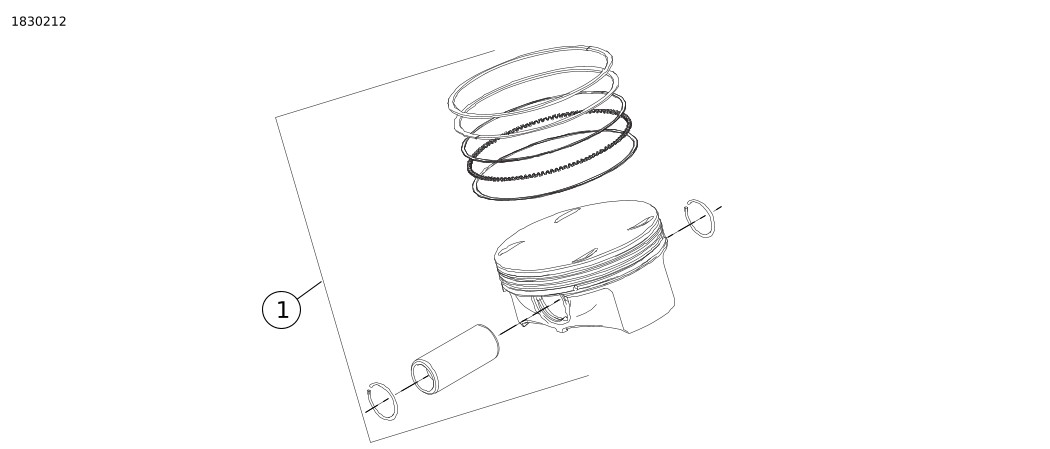

Figura 2. Conținut kit: Pistoane 131/135

Tabelul 3. Conținut kit: Chiulasă și cilindru 131/135

Verificați dacă toate articolele sunt prezente în Kit înainte de instalarea sau eliminarea de elemente din vehicul.
Articol	Cant.	Descriere	Cod de produs	Observații
1	1	Kit piston, 135	21900164A	Numai kitul 92500099
1	1	Kit Piston 131	21900169	Numai kitul 92500100
2	2	Set inele piston	22000126
3	4	Șaibă elastică (inel de siguranță)	22097-99
4	2	Bolț de piston	22558-07

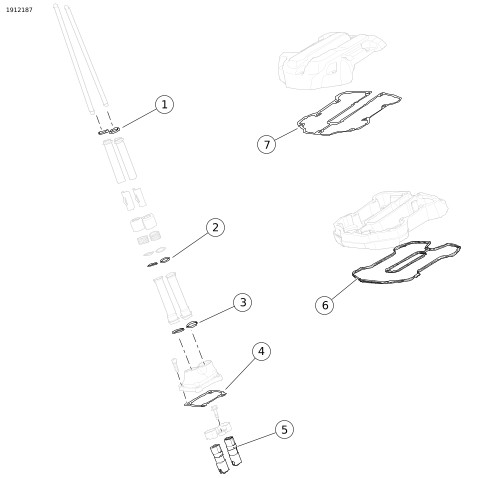

Figura 3. Conținut kit: Supapă de antrenare 131/135

Tabelul 4. Conținut kit: Supapă de antrenare 131/135

Verificați dacă toate articolele sunt prezente în Kit înainte de instalarea sau eliminarea de elemente din vehicul.
Articol	Cant.	Descriere	Cod de produs	Observații
1	4	Inel de etanșare	11293
2	4	Inel de etanșare	11132A
3	4	Inel de etanșare	11145A
4	2	Garnitura capacului dispozitivului de ridicare	25700362A
5	1	Kit de ridicare	18572-13
6	2	Garnitură capac culbutor inferior	25700425A
7	2	Garnitură capac culbutor superior	25700372B

Figura 4. Conținut kit: Componente cutie arbore cu came 131/135

Tabelul 5. Conținut kit: Componente cutie arbore cu came 131/135

	Verificați dacă toate articolele sunt prezente în Kit înainte de instalarea sau eliminarea de elemente din vehicul.
	Articol	Cant.	Descriere	Cod de produs	Observații
	1	1	Medalion, 135, Etapa IV	14102079	Numai kitul 92500099
	1	1	Medalion, 131, Etapa IV	14102078	Numai kitul 92500100
	2	1	Garnitură, capac arbore cu came	25700370A
	3	1	Inel de etanșare	11900103
	4	1	Arbore cu came, SE8-550	25400432
	5	1	Kit pompă de ulei	62400264	Numai kitul 92500099
	6	1	Inel de etanșare	11293	Pompa de ulei cu robinet
Articole incluse în kit care nu sunt prezentate
		1	Corp clapetă de accelerație Screamin Eagle 68 mm	27300194
		1	Galerie de admisie Screamin Eagle 68mm	27300218
		1	Kit Injector debit mare Screamin Eagle	27400067
		1	Capăt de evacuare	65600177

GENERAL

Modele

Pentru informații privind montarea pe anumite modele, consultați catalogul Piese și accesorii (P&A) de vânzare cu amănuntul sau secțiunea Piese și accesorii de pe www.harley-davidson.com .

Verificaţi că utilizați cea mai recentă versiune a instrucţiunilor. Aceasta este disponibilă la: h-d.com/isheets

Contactați Harley-Davidson Customer Support Center (Centrul de asistență pentru clienți) la 1-800-258-2464 (numai SUA) sau 1-414-343-4056.

Cerințe pentru montare

AVERTISMENT

Siguranța motociclistului și a pasagerului depinde de instalarea corectă a acestui kit. Utilizați procedurile corespunzătoare din manualul de service. Dacă nu aveți capacitatea de a efectua procedura sau dacă nu aveți instrumentele corecte, lăsați un dealer Harley-Davidson să efectueze instalarea. Instalarea necorespunzătoare a acestui kit ar putea conduce la deces sau la vătămări grave. (00333b)

OBSERVAȚIE

Această fișă de instrucțiuni se referă la informațiile din manualul de service. Pentru montare, este necesar un manual de service pentru anul/modelul acestei motociclete și care se procură de la:

Un dealer Harley-Davidson.
La Portalul informațiilor de service H-D accesul este disponibil pe bază de abonament pentru majoritatea modelelor din 2001 și modelele mai noi. Pentru mai multe informații consultați Întrebări frecvente despre abonamente .

Aceste elemente sunt disponibile de la dealerul local Harley-Davidson.

Kit-ul necesită recalibrarea Modulul de control electronic (ECM) . Contactați o reprezentanță Harley-Davidson.

PREGĂTIRE

1.	Fixați motocicleta vertical. Consultați manualul de service.
2.	Dezarmați sistemul de securitate. Consultați manualul de service.
3.	Scoateți șaua. Consultați manualul de service.
4.	Scoateți siguranța principală. Consultați manualul de service.
5.	Demontați rezervorul de combustibil. Consultați manualul de service.
6.	Chiulase răcite cu lichid cu radiator de poziție centrală: Sistem de scurgere a lichidului de răcire.

DEMONTAȚI

OBSERVAȚIE

Următorii pași sunt furnizați sub forma unui proces în linii generale. Urmați procedurile din manualul de service.

1.	Demontați ansamblul de filtrare a aerului.
2.	Demontați sistemul de eșapament.
3.	Demontați modulul de inducție.
4.	Deconectați conexiunile cablurilor de la chiulasă.
5.	Deconectați furtunurile lichidului de răcire de la chiulasă.
6.	Demontați capacele culbutoarelor, brațele basculante, tacheții și tuburile tacheților.
7.	Demontați chiulasele, cilindrii și pistoanele.
8.	Demontați capacele mecanismelor de ridicare, dispozitivele anti-rotire și mecanismele de ridicare.
9.	Demontați capacul camelor, placa de sprijin a camelor și arborele cu came.

MONTAȚI

OBSERVAȚIE

Următorii pași sunt furnizați sub forma unui proces în linii generale. Urmați procedurile din manualul de service.

1.	Montați pompa de ulei.
2.	Instalați noul arbore cu came în motor.
3.	Montați camele disc și arborele cu came.
4.	Verificați dacă sunt aliniate corect marcajele de temporizare a arborelui cu came cu arborele cotit.
5.	Montați noile dispozitive de ridicare, dispozitivul anti-rotire, noile garnituri la capacele dispozitivelor de ridicare și capacele dispozitivelor de ridicare.
6.	Instalați noile pistoane și noii cilindri furnizați în kit. Urmați instrucțiunile furnizate împreună cu kiturile de pistoane și cilindri. OBSERVAȚIE Acest kit utilizează o secvență specială de cuplu pentru cap.
7.	Montați noile chiulase folosind neoile piulițe cu flanșe, incluse în kit. Urmați instrucțiunile furnizate împreună cu kitul chiulasei.
8.	Instalați noile garnituri inelare la tuburi și la tacheți.
9.	Cu pistonul aflat aproximativ în Punctul mort inferior (BDC) pe cursa utilă, montați brațele basculante.
10.	Strângeți șuruburile alternativ pentru a trage în jos axul culbutorului în mod egal.
11.	Montați capacele culbutorului.
12.	Verificați că sunt aliniate corect marcajele de temporizare a arborelui cu came cu arborele cotit.
13.	Montați capacul camelor și noua garnitură furnizată în kit.
14.	Pregătiți noul modul de inducție pentru instalare. Consultați instrucțiunile furnizate împreună cu modulul de inducție.
15.	Montați noile injectoare pentru debit mare de combustibil.
16.	Montați noul modul de inducție.
17.	Conectați furtunurile lichidului de răcire la chiulasă. OBSERVAȚIE Modelele Touring necesită utilizarea noului cap de eșapament inclus în kit sau Sistemul de evacuare de înaltă putere Screamin 'Eagle cu tobe de eșapament Street Cannon.
18.	Montați sistemul de eșapament.
19.	Montați ansamblul de filtrare a aerului. Consultați foaia cu instrucțiuni inclusă în kitul SE de filtrare a aerului cu debit mare, achiziționat separat.

FINALIZAT

1.	Montați rezervorul de combustibil. Consultați manualul de service.
2.	Montați siguranța principală. Consultați manualul de service.
3.	Chiulase răcite cu lichid cu radiator de poziție centrală: Umpleți sistemul de răcire și purjați aerul. Consultați manualul de service.
4.	Montați șaua. După montarea șeii, trageți de ea în sus pentru a verifica fermitatea fixării. Consultați manualul de service.
5.	Calibrați ECM cu calibrarea aferentă configurației. Consultați dealerul pentru detalii.
6.	Acționați motocicleta până când motorul ajunge la temperatura normală de funcționare. Repetați procedura de câteva ori pentru a vă asigura că funcționează corect.
7.	Consultați secțiunea REGULI DE CONDUS ÎN TIMPUL RODAJULUI din manualul proprietarului.
