ZESTAW SCREAMIN EAGLE MILWAUKEE-EIGHT 131/135 STAGE IV
941003602024-07-11
INFORMACJE OGÓLNE
Tabela 1. Informacje ogólne
Zestawy
Sugerowane narzędzia
Poziom umiejętności(1)
92500099, 92500100
Okulary ochronne, klucz dynamometryczny, Cyfrowy technik II (DT II) , specjalne narzędzia H-D
(1) Wymagana instalacja u dealera, z wykorzystaniem DT II
ZAWARTOŚĆ ZESTAWU

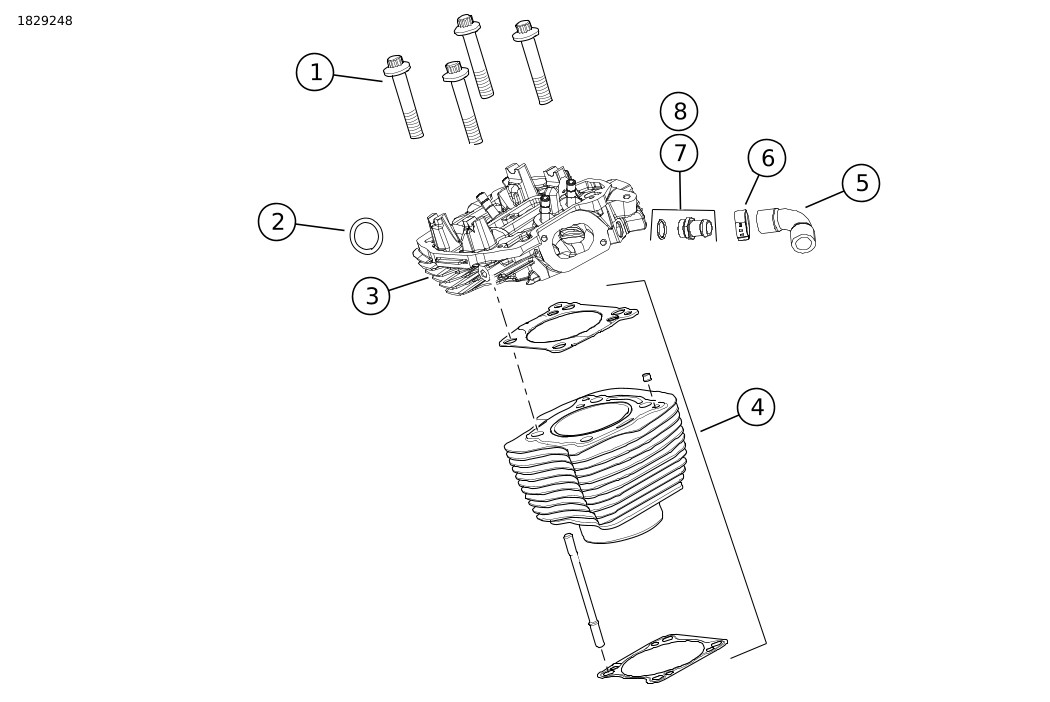

Rysunek 1. Zawartość zestawu: Głowica cylindra i cylinder 131/135
Tabela 2. Zawartość zestawu: Głowica cylindra i cylinder 131/135
Przed rozpoczęciem montażu lub demontażu części pojazdu sprawdź, czy w zestawie są wszystkie części.
Pozycja
Ilość
Opis
Nr kat.
Uwagi
1
8
Nakrętka kołnierzowa
10200303
2
2
Uszczelka wydechu
65324-83B
3
1
Zestaw głowicy, czarny granit
16501059
Tylko zestaw 92500099
Zestaw głowicy, czarny
16501060
Tylko zestaw 92500100
4
1
Zestaw cylindra, czarny granit
16800404
Tylko zestaw 92500099
Zestaw cylindra, czarny
16800407
Tylko zestaw 92500100
5
1
Wąż
26900305
6
4
Zacisk, przewód
10800212
7
1
Złącze
62800067
zawiera pierścień o-ring 11900197

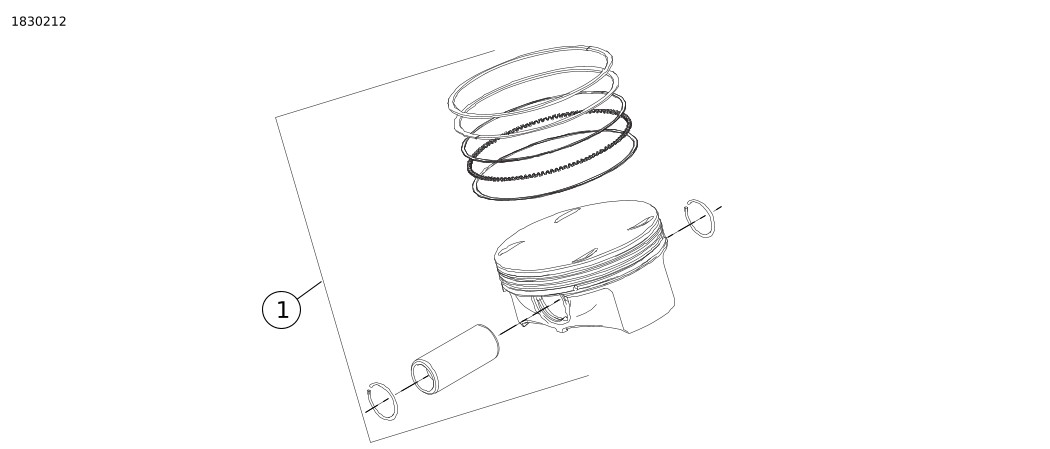

Rysunek 2. Zawartość zestawu: Tłoki 131/135
Tabela 3. Zawartość zestawu: Głowica cylindra i cylinder 131/135
Przed rozpoczęciem montażu lub demontażu części pojazdu sprawdź, czy w zestawie są wszystkie części.
Pozycja
Ilość
Opis
Nr kat.
Uwagi
1
1
Zestaw tłoka, 135
21900164A
Tylko zestaw 92500099
1
Zestaw tłokowy, 131
21900169
Tylko zestaw 92500100
2
2
Zestaw pierścieni tłokowych
22000126
3
4
Pierścień zabezpieczający
22097-99
4
2
Sworzeń tłoka
22558-07

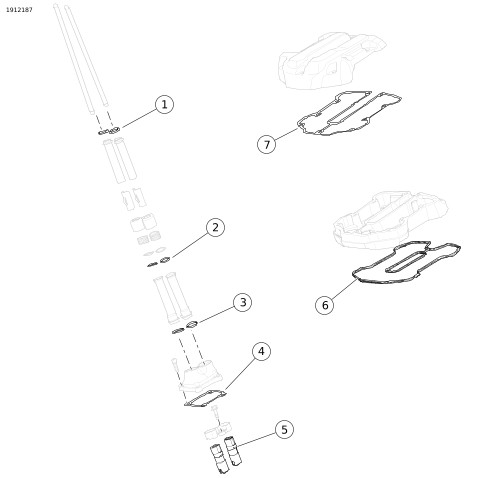

Rysunek 3. Zawartość zestawu: Układ rozrządu 131/135
Tabela 4. Zawartość zestawu: Układ rozrządu 131/135
Przed rozpoczęciem montażu lub demontażu części pojazdu sprawdź, czy w zestawie są wszystkie części.
Pozycja
Ilość
Opis
Nr kat.
Uwagi
1
4
O-ring
11293
2
4
O-ring
11132A
3
4
O-ring
11145A
4
2
Uszczelka, osłona podnośnika
25700362A
5
1
Zestaw popychacz
18572-13
6
2
Uszczelka dolna osłona wahacza
25700425A
7
2
Uszczelka, górna osłona wahacza
25700372B

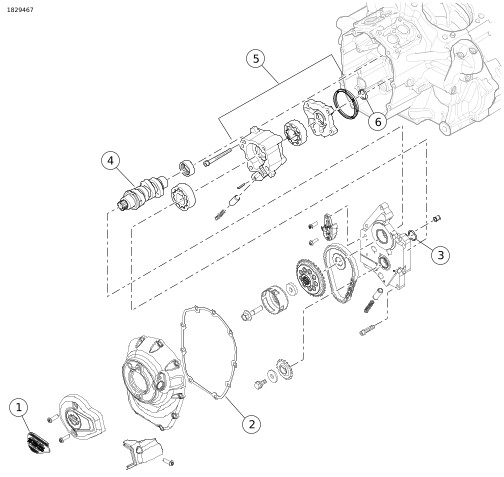

Rysunek 4. Zawartość zestawu: Elementy obudowy wałka rozrządu 131/135
Tabela 5. Zawartość zestawu: Elementy obudowy wałka rozrządu 131/135
Przed rozpoczęciem montażu lub demontażu części pojazdu sprawdź, czy w zestawie są wszystkie części.
Pozycja
Ilość
Opis
Nr kat.
Uwagi
1
1
Medalion, 135, Stage IV
14102079
Tylko zestaw 92500099
1
Medalion, 131, Stage IV
14102078
Tylko zestaw 92500100
2
1
Uszczelka, pokrywa wałka rozrządu
25700370A
3
1
O-ring
11900103
4
1
Wałek rozrządu, SE8-550
25400432
5
1
Zestawy pompy olejowej
62400264
Tylko zestaw 92500099
6
1
O-ring
11293
Króciec pompy olejowej
Elementy dołączone do zestawu, ale nie pokazane
1
Korpus przepustnicy Screamin’ Eagle 68 mm
27300194
1
Kolektor dolotowy Screamin Eagle 68mm
27300218
1
Zestaw wtryskowy Screamin’ Eagle o wysokim przepływie
27400067
1
Kolektor wydechowy
65600177
INFORMACJE OGÓLNE
Modele
Informacje na temat osprzętu modelu można znaleźć w Części i akcesoria (P&A) katalogu detalicznym lub w dziale poświęconym częściom i akcesoriom www.harley-davidson.pl .
Sprawdź, czy korzystasz z najnowszej wersji instrukcji. Jest on dostępny na: h-d.com/isheets
Skontaktuj się z centrum obsługi klientów Harley-Davidson pod numerem 1-800-258-2464 (tylko USA) lub 1-414-343-4056.
Wymagania dotyczące montażu
OSTRZEŻENIE
Od prawidłowego zamontowania części z tego zestawu zależy bezpieczeństwo kierującego i pasażera. Wykonaj odpowiednie procedury z instrukcji serwisowej. Osoby niebędące w stanie przeprowadzić tej procedury lub niedysponujące odpowiednimi narzędziami powinny zlecić wykonanie montażu dealerowi firmy Harley-Davidson. Niewłaściwy montaż części z tego zestawu może być przyczyną śmierci lub poważnych obrażeń ciała. (00333b)
UWAGA
Ta karta instrukcji dotyczy informacji pochodzących z instrukcji serwisowej. Do montażu tego zestawu potrzebna jest instrukcja serwisowa przeznaczona do określonego roku/modelu motocykla, która jest dostępna:
  • u dealera Harley-Davidson.
  • w portalu informacji serwisowych H-D, do którego dostęp oparty jest na subskrypcji i który dostępny dla większości modeli z 2001 roku i nowszych. Aby uzyskać więcej informacji, zobacz Często zadawane pytania dotyczące subskrypcji .
    Te pozycje są dostępne u najbliższego dealera Harley-Davidson.
  • Zestaw wymaga Elektroniczny moduł sterujący (ECM) rekalibracji. Skontaktuj się z dilerem firmy Harley-Davidson.
PRZYGOTOWANIE
1. Ustaw motocykl pionowo. Zob. instrukcja serwisowa.
2. Dezaktywuj układ alarmowy. Zob. instrukcja serwisowa.
3. Zdejmij siodło. Zob. instrukcja serwisowa.
4. Wyjmij bezpiecznik główny. Zob. instrukcja serwisowa.
5. Zdemontuj zbiornik paliwa. Zob. instrukcja serwisowa.
6. Głowice cylindrów chłodzonych cieczą z chłodnicą centralną: układ spuszczania chłodziwa.
USUŃ
UWAGA
Następujące kroki są udostępniane jako elementy procesy konspektu. Postępuj zgodnie z procedurami opisanymi w instrukcji serwisowej.
1. Wymontuj zespół filtra powietrza.
2. Wymontuj układ wydechowy.
3. Zdemontuj moduł zapłonowy.
4. Odłącz złącza wiązki przewodów z głowicy cylindrów.
5. Odłącz od głowic cylindrów węże do chłodziwa.
6. Wymontuj osłony dźwigienek zaworowych, dźwigienki zaworowe, popychacze oraz osłony popychaczy zaworów.
7. Wymontuj głowice cylindrów, cylinder i tłoki.
8. Wymontuj pokrywy podnośnika, urządzenia blokujące obrót oraz podnośniki.
9. Wymontuj osłonę wałka rozrządu, krzywkę płaską i wałek rozrządu.
ZAMONTUJ
UWAGA
Następujące kroki są udostępniane jako elementy procesy konspektu. Postępuj zgodnie z procedurami opisanymi w instrukcji serwisowej.
1. Zamontuj pompę oleju.
2. Zamontuj w silniku nowy wałek rozrządu w silniku.
3. Zamontuj płytkę krzywki i napęd wałka rozrządu.
4. Upewnij się, że znaczniki rozrządu na wale rozrządu i wale korbowym są poprawnie wyrównane.
5. Zamontuj nowe popychacze, zabezpieczenie przeciwobrotowe, nowe uszczelki pokrywy popychaczy i pokrywy popychaczy.
6. Zamontuj tłoki nowe tłoki i nowe dostarczone w zestawie. Postępuj zgodnie z instrukcjami w zakresie zestawu tłoka i cylindra.
UWAGA
Ten zestaw wykorzystuje specjalną sekwencję momentu obrotowego głowicy.
7. Zamontuj głowice cylindrów new za pomocą nakrętek kołnierzowych new dołączonych do zestawu. Postępuj zgodnie z instrukcjami dołączonymi do zestaw głowicą cylindrów.
8. Zamontuj rurki popychaczy i nowe pierścienie O-ring popychaczy.
9. Przy położeniu tłoka w cylindrze w przybliżeniu w Dolne martwe położenie (BDC) zamontuj dźwignie zaworów.
10. Naprzemiennie dokręcaj wkręty, aby równomiernie dociągać popychacz dźwigniowy.
11. Zamontuj osłony wahaczy.
12. Upewnij się, że znaczniki rozrządu na wale rozrządu i wale korbowym są poprawnie wyrównane.
13. Zamontuj osłonę krzywki i nową uszczelkę dostarczoną w zestawie.
14. Przygotuj new moduł indukcyjny do instalacji. Zobacz instrukcje dołączone do modułu zapłonowego.
15. Zamontuj nowe wysoko przepływowe wtryskiwacze paliwa.
16. Zamontuj nowy moduł zapłonowy.
17. Podłącz do głowic cylindrów węże do chłodziwa.
UWAGA
Modele Touring wymagają zastosowania nowego kolektora wydechowego dostarczonego w zestawie lub układu wydechowego Screamin' Eagle High-Flow z tłumikami Street Cannon.
18. Zainstaluj układ wydechowy.
19. Zainstaluj zestaw filtra powietrza. Sprawdź instrukcję dołączoną do osobno zakupionego zestawu filtra powietrza SE high flow.
UKOŃCZONO
1. Zamontuj zbiornik paliwa. Zob. instrukcja serwisowa.
2. Załóż bezpiecznik główny. Zob. instrukcja serwisowa.
3. Głowice cylindrów chłodzonych cieczą z chłodnica centralną: Napełnij układ chłodzący i usuń powietrze. Zob. instrukcja serwisowa.
4. Zamontuj siodło. Po zamontowaniu siodła pociągnij je ku górze, aby upewnić się, że jest ono odpowiednio zamocowane. Zob. instrukcja serwisowa.
5. Skalibruj ECM z odpowiednią kalibracją do konfiguracji. Szczegółowych informacji udziela dealer.
6. Zostaw motocykl na chodzie, aż silnik osiągnie normalną temperaturę roboczą. Powtórz kilka razy, aby sprawdzić prawidłowe działanie.
7. Sprawdź ZASADY DOCIERANIA w instrukcji obsługi.
