ערכת SCREAMIN EAGLE MILWAUKEE EIGHT, 131/135 סמ"ק שלב IV
941003602024-07-11
מידע כללי
טבלה 1. מידע כללי
ערכות | כלים מוצעים | רמת המיומנות(1) |
|---|---|---|
92500099, 92500100 | משקפי בטיחות, מפתח מומנט, טכנאי דיגיטלי II (DT II), כלים ייעודיים של H-D |  |
(1) יש צורך בטכנאי דיגיטלי II (DTII) והתקנה אצל סוכן
תכולת הערכה

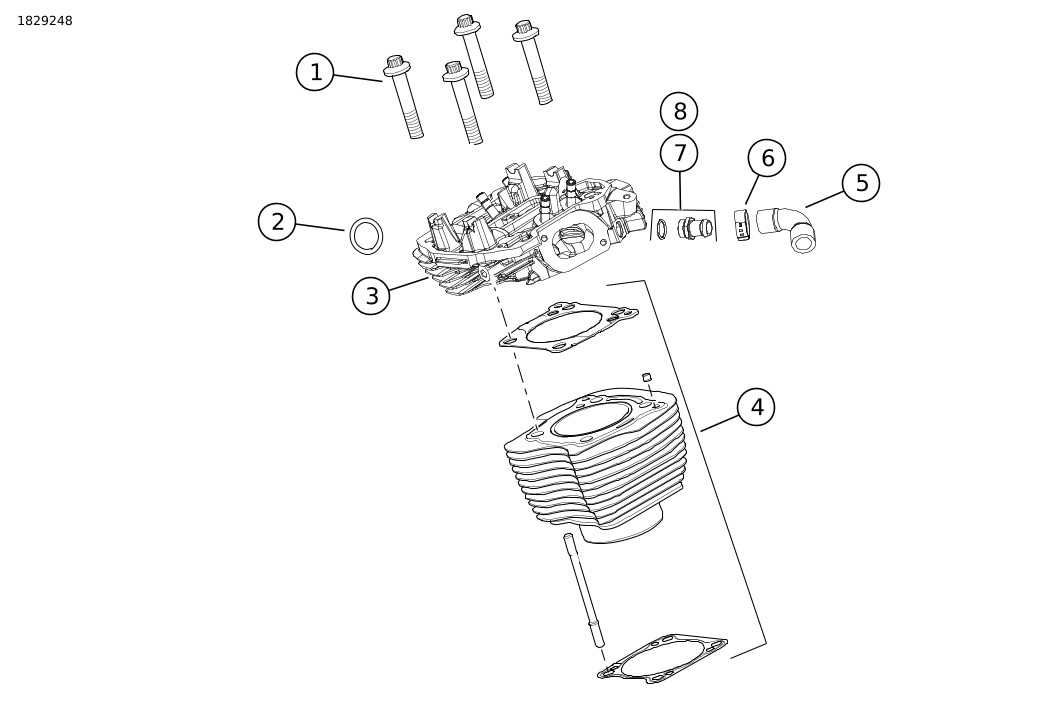

איור 1. תכולת הערכה: ראשי צילינדרים וצילינדרים לדגמי 131/135
טבלה 2. תכולת הערכה: ראשי צילינדרים וצילינדרים לדגמי 131/135
 | יש לוודא שכל התכולה נמצאת בערכה לפני שמתקינים אותה או שמסירים פריטים מכלי הרכב. | ||||
|---|---|---|---|---|---|
פריט | כמות | תיאור | מספר חלק | הערות | |
 | 1 | 8 | אום מאוגנת | 10200303 | |
| 2 | 2 | אטם מפלט | 65324-83B | |
| 3 | 1 | ערכת ראשי צילינדרים, גרניט שחור | 16501059 | ערכה 92500099 בלבד |
| ערכת ראשי צילינדרים, שחור | 16501060 | ערכה 92500100 בלבד | ||
| 4 | 1 | ערכת צילינדרים, גרניט שחור | 16800404 | ערכה 92500099 בלבד |
| ערכת צילינדרים, שחור | 16800407 | ערכה 92500100 בלבד | ||
| 5 | 1 | צינור | 26900305 | |
| 6 | 4 | חבק, צינור גמיש | 10800212 | |
| 7 | 1 | מחבר | 62800067 | כולל טבעת O 11900197 |

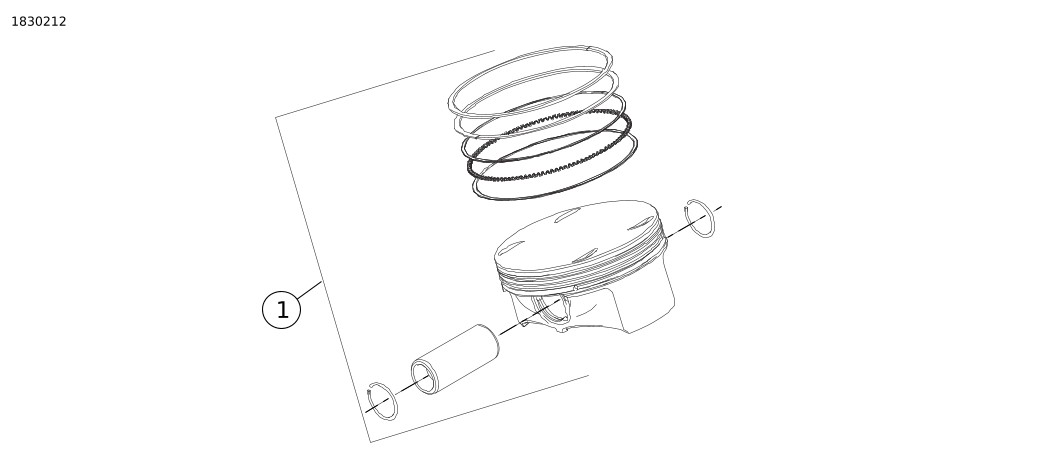

איור 2. תכולת הערכה: בוכנות לדגמי 131/135 סמ"ק
טבלה 3. תכולת הערכה: ראשי צילינדרים וצילינדרים לדגמי 131/135
| יש לוודא שכל התכולה נמצאת בערכה לפני שמתקינים אותה או שמסירים פריטים מכלי הרכב. | ||||
|---|---|---|---|---|---|
פריט | כמות | תיאור | מספר חלק | הערות | |
| 1 | 1 | ערכת בוכנה, 135 | 21900164A | ערכה 92500099 בלבד |
| 1 | ערכת בוכנה, 131 | 21900169 | ערכה 92500100 בלבד | |
| 2 | 2 | סט טבעות בוכנה | 22000126 | |
| 3 | 4 | תפס טבעתי | 22097-99 | |
| 4 | 2 | פין בוכנה | 22558-07 | |

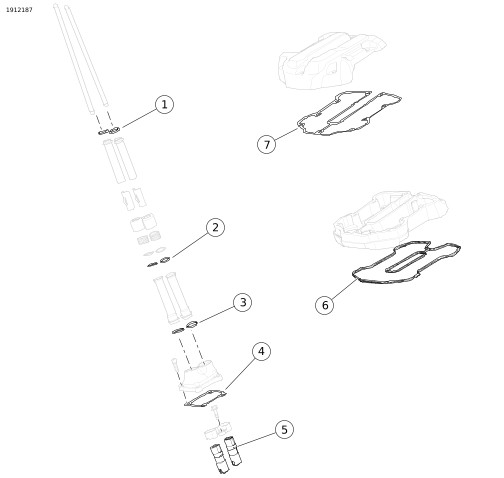

איור 3. תכולת הערכה: מערך שסתומים לדגמי 131/135
טבלה 4. תכולת הערכה: מערך שסתומים לדגמי 131/135
| יש לוודא שכל התכולה נמצאת בערכה לפני שמתקינים אותה או שמסירים פריטים מכלי הרכב. | ||||
|---|---|---|---|---|---|
פריט | כמות | תיאור | מספר חלק | הערות | |
| 1 | 4 | טבעת O | 11293 | |
| 2 | 4 | טבעת O | 11132A | |
| 3 | 4 | טבעת O | 11145A | |
| 4 | 2 | אטם, כיסוי מרים | 25700362A | |
| 5 | 1 | ערכת מרימי שסתומים | 18572-13 | |
| 6 | 2 | אטם, כיסויי Rocker תחתון | 25700425A | |
| 7 | 2 | אטם, כיסויי Rocker עליון | 25700372B | |
איור 4. תכולת הערכה: רכיבי מכלול גל זיזים כפול בדגמי 131/135
טבלה 5. תכולת הערכה: רכיבי מכלול גל זיזים כפול בדגמי 131/135
| יש לוודא שכל התכולה נמצאת בערכה לפני שמתקינים אותה או שמסירים פריטים מכלי הרכב. | ||||
|---|---|---|---|---|---|
פריט | כמות | תיאור | מספר חלק | הערות | |
| 1 | 1 | עיטור, 135, שלב IV | 14102079 | ערכה 92500099 בלבד |
| 1 | עיטור, 131, שלב IV | 14102078 | ערכה 92500100 בלבד | |
| 2 | 1 | אטם, כיסוי גל זיזים | 25700370A | |
| 3 | 1 | טבעת O | 11900103 | |
| 4 | 1 | גל זיזים, SE8-550 | 25400432 | |
| 5 | 1 | ערכת משאבת שמן | 62400264 | ערכה 92500099 בלבד |
| 6 | 1 | טבעת O | 11293 | מתאם האוגן (ספיגוט) של משאבת השמן |
פריטים שכלולים בערכה אך אינם מוצגים | |||||
| 1 | גוף מצערת 68 מ"מ של Screamin' Eagle | 27300194 | ||
| 1 | סעפת יניקה 68 מ"מ של Screamin Eagle | 27300218 | ||
| 1 | ערכת הזרקה בזרימה גבוהה של Screamin Eagle | 27400067 | ||
| 1 | סעפת פליטה | 65600177 | ||
כללי
דגמים
למידע על ההתאמה לדגמים ניתן לעיין בקטלוג הקמעונאי של חלקים ואביזרים (Parts and Accessories) (P&A) או בדף "Parts and Accessories" (חלקים ואביזרים) באתר www.harley-davidson.com .
ודא שאתה משתמש בגרסה העדכנית ביותר של דף ההוראות. היא זמינה ב: h-d.com/isheets
יש ליצור קשר עם מרכז התמיכה ללקוחות של Harley-Davidson בטלפון 1-800-258-2464 (ארה“ב בלבד) או 1-414-343-4056.
דרישות התקנה
אזהרההבטיחות של הרוכב והנוסע תלויה בהתקנה נכונה של הערכה הזאת. השתמש בהליכי הטיפול המתאימים שבמדריך. אם אינך מסוגל לבצע את הנוהל או אם אין לך הכלים הנכונים, בצע את ההתקנה בסוכנות Harley-Davidson. התקנה לא נאותה של הערכה הזאת עלולה לגרום למוות או פגיעה חמורה. (00333b)
הערה
גיליון הנחיות זה מתייחס למידע במדריך השירות. יש צורך במדריך הטיפולים לאופנועים מהשנה ומהדגם המסוימים לצורך ההתקנה הזו. ניתן לקבל אותו דרך:
- סוכנות של Harley-Davidson.
- פורטל המידע על תיקונים של Harley-Davidson (H-D Service Information Portal): הגישה היא למנויים; מכיל מידע עבור רוב דגמי שנת 2001 והדגמים החדשים יותר. למידע נוסף ראה את השאלות הנפוצות על מנויים .
- הערכה דורשת מודול בקרה אלקטרוני (ECM) כיול מחדש. פנה לסוכן של Harley-Davidson.
פריטים אלה זמינים בסוכנות Harley-Davidson המקומית.
הכנה
| 1. | הצב את האופנוע זקוף. עיין במדריך הטיפולים. | |
| 2. | שחרר את דריכת מערכת האבטחה. עיין במדריך הטיפולים. | |
| 3. | הסר את המושב. עיין במדריך הטיפולים. | |
| 4. | הסר את הנתיך הראשי. עיין במדריך הטיפולים. | |
| 5. | הסר את מיכל הדלק. עיין במדריך הטיפולים. | |
| 6. | ראשי צילינדרים מקוררים בנוזל עם מקרן במיקום אמצעי: נקז את מערכת נוזל הקירור. |
הסר
הערה
השלבים הבאים ניתנים כמסגרת כללית של ההליך. פעל בהתאם לנהלים במדריך הטיפולים.
| 1. | הסר את מכלל מסנן האוויר. | |
| 2. | הסר את מערכת הפליטה. | |
| 3. | הסר את מודול האינדוקציה. | |
| 4. | נתק את חיבורי הרתמה מראש הצילינדר. | |
| 5. | נתק את צינורות נוזל הקירור מראשי הצילינדרים. | |
| 6. | הסר את מכסה ה-rocker, זרועות ה-rocker, מוטות דחיפה וגלילי מוטות הדחיפה. | |
| 7. | הסר את ראשי הצילינדר, הצילינדר, והבוכנות. | |
| 8. | הסר את מכסה המרים, והתקנים נגד-סיבוב ואת המרימים. | |
| 9. | הסר את כיסוי ה-CAM, צלחת CAM, ואת גל הזיזים. |
התקנה
הערה
השלבים הבאים ניתנים כמסגרת כללית של ההליך. פעל בהתאם לנהלים במדריך הטיפולים.
| 1. | התקן משאבת שמן. | |
| 2. | התקן את גל הזיזים החדש במנוע. | |
| 3. | הרכב את לוח הזיזים ואת הינע גל הזיזים. | |
| 4. | ודא שסימני הטיימינג של גל הזיזים וגל הארכובה מיושרים כהלכה. | |
| 5. | התקן את מרימי השסתומים החדשים, את ההתקן למניעת סיבוב, את אטמי כיסוי מרימי השסתומים החדשים ואת כיסויי מרימי השסתומים. | |
| 6. | התקן את הבוכנות החדשות ואת הצילינדרים החדשים שסופקו בערכה. בצע את ההוראות שסופקו עם ערכת הבוכנה והצילינדר. הערה ערכה זו משתמשת ברצף מומנט הידוק ראש מיוחד. | |
| 7. | התקן את ראשי הצילינדר החדשים באמצעות אומי האוגן החדשות שנכללות בערכה. בצע את ההוראות שסופקו עם ערכת ראש הצילינדר. | |
| 8. | התקן את צינורות המוט הדחיף ואת טבעת ה-O החדשות של המוט הדחיף. | |
| 9. | כאשר הבוכנה נמצאת סמוך למיקום נקודה מתה תחתונה (Bottom Dead Center) (BDC) של מהלך ההנעה, התקן את זרועות הנדנדים. | |
| 10. | הדק לסירוגין את הברגים למשוך את מוט ה-ROCKER באופן שווה. | |
| 11. | התקן כיסויי Rocker. | |
| 12. | ודא שסימני הטיימינג של גל הזיזים וגל הארכובה מיושרים כהלכה. | |
| 13. | התקן את חיפוי הזיזים ואת האטם החדש הכלולים בערכה. | |
| 14. | הכן את מודול האינדוקציה החדש להתקנה. ראה את ההוראות שהגיעו עם מודול האינדוקציה. | |
| 15. | התקן את מזרקי הדלק החדשים בספיקה גבוהה. | |
| 16. | התקן את מודול האינדוקציה החדש. | |
| 17. | חבר את צינורות נוזל הקירור לראשי הצילינדרים. הערה בדגמי Touring יש להשתמש בסעפת הפליטה החדשה המסופקת בערכה או במערכת פליטה בספיקה גבוהה של Screamin' Eagle עם עממים מסוג Street Cannon. | |
| 18. | התקן את מערכת הפליטה. | |
| 19. | התקן מכלול מנקה האוויר עיין בדף ההוראות הכלול בערכת ניקוי האוויר בזרימה גבוהה של Screamin Eagle שנרכשה בנפרד. |
סיום
| 1. | התקן את מיכל הדלק. עיין במדריך הטיפולים. | |
| 2. | התקן את הנתיך הראשי. עיין במדריך הטיפולים. | |
| 3. | ראשי צילינדרים מקוררים בנוזל עם מקרן במיקום אמצעי: מלא את מערכת נוזל הקירור ונקז אוויר. עיין במדריך הטיפולים. | |
| 4. | התקן את המושב. לאחר התקנת המושב, משוך אותו כלפי מעלה כדי לוודא שהוא מאובטח. עיין במדריך הטיפולים. | |
| 5. | כייל את ה- ECM עם הכיול המתאים לתצורה. לפרטים, יש לפנות לסוכנות. | |
| 6. | הנח לאופנוע לפעול עד שהמנוע יגיע לטמפרטורת העבודה הרגילה. חזור מספר פעמים כדי לוודא פעולה תקינה. | |
| 7. | עיין במדריך למשתמש לגבי הכללים לרכישה ראשונה. |
