SCREAMIN EAGLE MILWAUKEE OTTE 131/135 STAGE IV KIT

941003602024-07-11

GENEREL INFORMATION

Tabel 1. Generelle oplysninger

Sæt	Foreslåede værktøjer	Færdighedsniveau⁽¹⁾
92500099, 92500100	Sikkerhedsbriller, momentnøgle, Digital tekniker II (DT II) , H-D specialværktøj

(1) DTII og forhandlerinstallation påkrævet

SÆTTETS INDHOLD

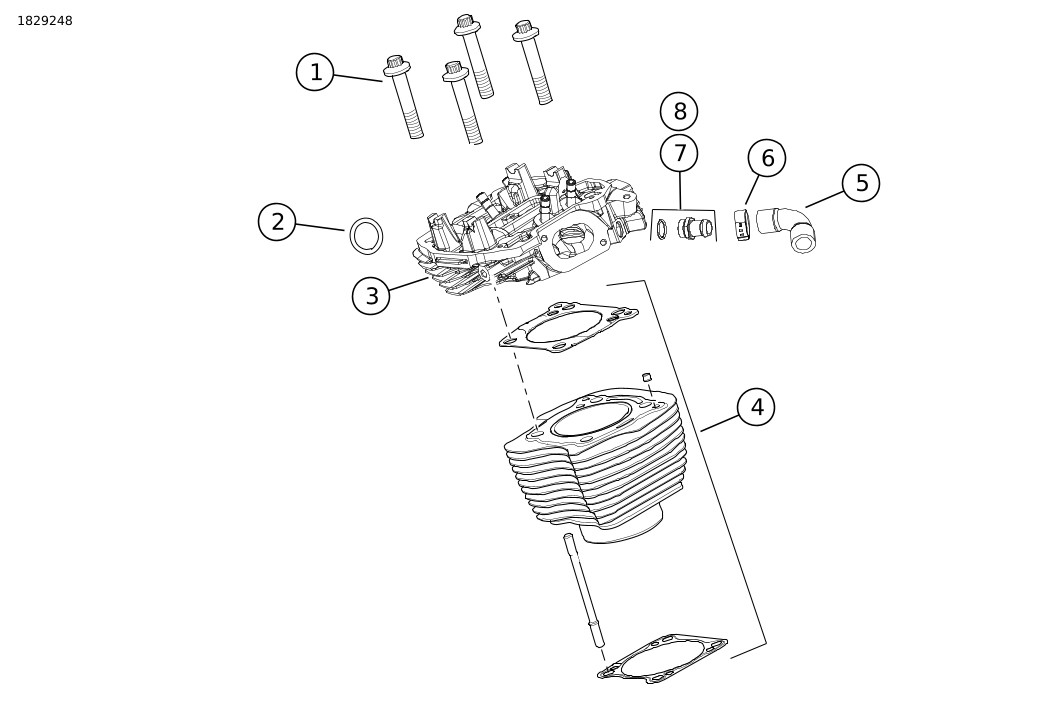

Figur 1. Sættets indhold: 131/135 Topstykke og cylinder

Tabel 2. Sættets indhold: 131/135 Topstykke og cylinder

Kontrollér, at alle dele er i sættet, inden du monterer eller afmonterer elementer fra køretøjet.
Punkt	Antal	Beskrivelse	Delnr.	Noter
1	8	Flangemøtrik	10200303
2	2	Udstødningspakning	65324-83B
3	1	Topstykke sæt, sort granit	16501059	Kun 92500099 sæt
3	1	Topstykke sæt, sort	16501060	Kun 92500100 sæt
4	1	Cylindersæt, sort granit	16800404	Kun 92500099 sæt
4	1	Cylindersæt, sort	16800407	Kun 92500100 sæt
5	1	Slange	26900305
6	4	Klemme, slange	10800212
7	1	Fitting	62800067	Indeholder O-ring 11900197

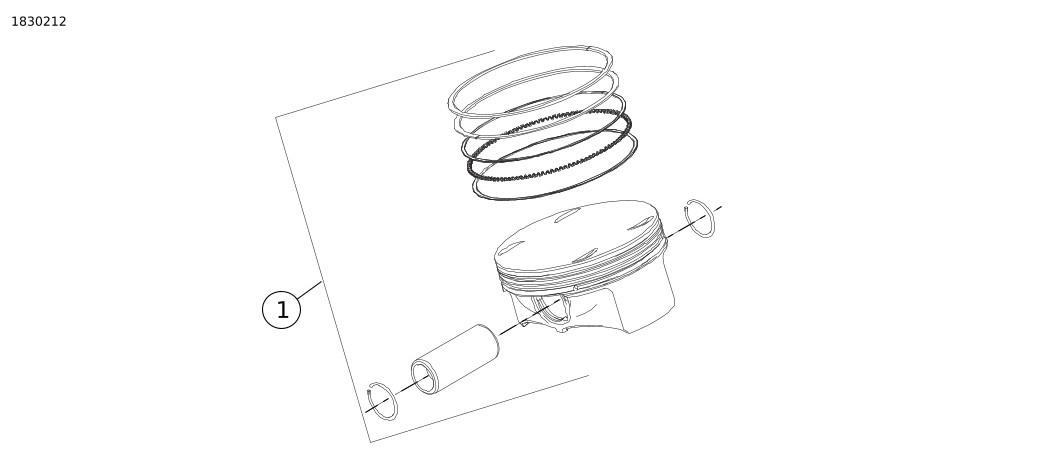

Figur 2. Sættets indhold: 131/135 Stempler

Tabel 3. Sættets indhold: 131/135 Topstykke og cylinder

Kontrollér, at alle dele er i sættet, inden du monterer eller afmonterer elementer fra køretøjet.
Punkt	Antal	Beskrivelse	Delnr.	Noter
1	1	Stempelsæt, 135	21900164A	Kun 92500099 sæt
1	1	Stempelsæt, 131	21900169	Kun 92500100 sæt
2	2	Stempel ring sæt	22000126
3	4	Låsering	22097-99
4	2	Stempelstift	22558-07

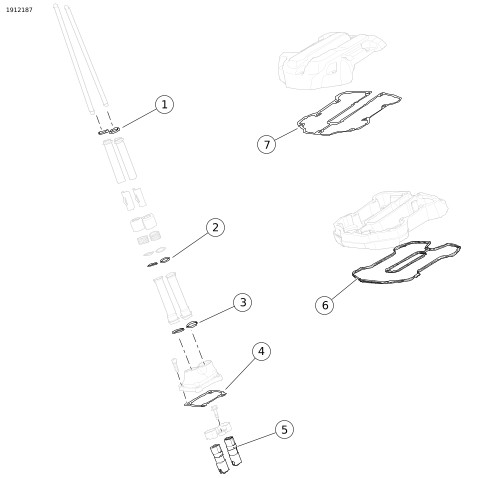

Figur 3. Sættets indhold: 131/135 Ventiltog

Tabel 4. Sættets indhold: 131/135 Ventiltog

Kontrollér, at alle dele er i sættet, inden du monterer eller afmonterer elementer fra køretøjet.
Punkt	Antal	Beskrivelse	Delnr.	Noter
1	4	O-ring	11293
2	4	O-ring	11132A
3	4	O-ring	11145A
4	2	Pakning, liftelåg	25700362A
5	1	Løfter sæt	18572-13
6	2	Pakning, nedre vippelåg	25700425A
7	2	Pakning, øvre vippelåg	25700372B

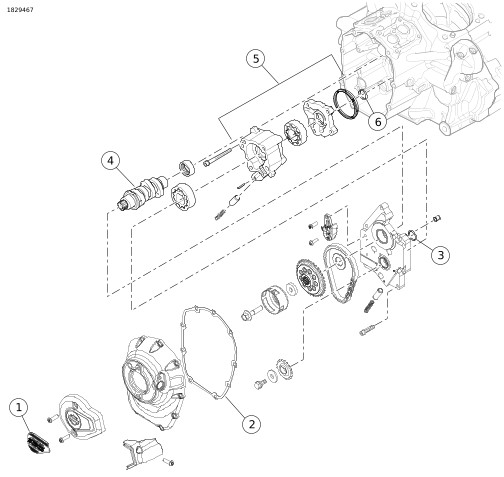

Figur 4. Sættets indhold: 131/135 Knastakslen brystkomponenter

Tabel 5. Sættets indhold: 131/135 Knastakslen brystkomponenter

	Kontrollér, at alle dele er i sættet, inden du monterer eller afmonterer elementer fra køretøjet.
	Punkt	Antal	Beskrivelse	Delnr.	Noter
	1	1	Medaljon, 135, etape IV	14102079	Kun 92500099 sæt
	1	1	Medaljon, 131, etape IV	14102078	Kun 92500100 sæt
	2	1	Pakning, knastakseldæksel	25700370A
	3	1	O-ring	11900103
	4	1	Knastakslen, SE8-550	25400432
	5	1	Oliepumpe sæt	62400264	Kun 92500099 sæt
	6	1	O-ring	11293	Oliepumpe spids
Elementer, der er inkluderet i sættet, men ikke vist
		1	Screamin Eagle 68 mm gashåndtag	27300194
		1	Screamin Eagle 68mm indsugningsmanifold	27300218
		1	Screamin Eagle High-Flow injektorsæt	27400067
		1	Udstødningshoved	65600177

GENERELT

Modeller

Find oplysninger om, hvilke modeller delen passer til, i Reservedele og tilbehør (P&A) detailkataloget eller afsnittet "Parts and Accessories" (Reservedele og tilbehør) i www.harley-davidson.com .

Kontroller, at du bruger den nyeste version af instruktionsarket. Den er tilgængelig på: h-d.com/isheets

Kontakt Harley-Davidson Customer Support Center på 1-800-258-2464 (kun USA) eller 1-414-343-4056.

Installationskrav

ADVARSEL

Førerens og passagerens sikkerhed afhænger af, at dette sæt monteres korrekt. Brug de relevante procedurer i servicehåndbogen. Hvis du ikke magter proceduren eller ikke har de korrekte værktøjer, skal du få en Harley-Davidson forhandler til at udføre monteringen. Forkert montering af sættet kan resultere i dødsfald eller alvorlig personskade. (00333b)

BEMÆRK

Dette instruktionsark henviser til oplysninger i servicehåndbogen. En servicehåndbog til den pågældende motorcykelmodel og årgang er nødvendig for at udføre denne installation. Den fås hos:

En Harley-Davidson forhandler.
H-D Service-informationsportal er en abonnementsbaseret adgang, der er tilgængelig for de fleste 2001 og nyere modeller. For flere oplysninger se under Ofte stillede spørgsmål om abonnementer .

Disse dele kan fås hos din lokale Harley-Davidson forhandler.

Sæt kræver Elektronisk kontrolmodul (ECM) -omkalibrering. Kontakt en Harley-Davidson forhandler.

KLARGØR

1.	Placer motorcyklen i opretstående stilling. Se servicehåndbogen.
2.	Frakobling af sikkerhedssystem. Se servicehåndbogen.
3.	Fjern sadlen. Se servicehåndbogen.
4.	Fjern hovedsikringen. Se servicehåndbogen.
5.	Afmonter brændstoftanken. Se servicehåndbogen.
6.	Væskekølede topstykker med centerpositionsradiator: Afløbskølevæskesystem.

AFMONTER

BEMÆRK

De følgende trin giver et overblik over processen. Følg procedurerne i servicehåndbogen.

1.	Afmonter luftrenserenheden.
2.	Fjern udstødningssystem.
3.	Afmonter induktionsmodul.
4.	Afbryd ledningsnettets forbindelser fra cylinderhovedet.
5.	Afbryd kølevæskeslanger fra topstykker.
6.	Fjern vippelåg, vippearme, stempler og stempelrør.
7.	Fjern cylinderhoveder, cylinder og stempler.
8.	Fjern liftelåg, antirotationsenheder og lifte.
9.	Fjern knastakseldæksel, knastskive og knastaksel.

MONTERING

BEMÆRK

De følgende trin giver et overblik over processen. Følg procedurerne i servicehåndbogen.

1.	Monter oliepumpen.
2.	Installer new knastaksel i motoren.
3.	Saml knastakselplade og knastakselskive.
4.	Kontroller, at indstillingsmærkerne mellem knastakslen og krumtapakslen er rettet rigtigt ind.
5.	Installer new løftere, antirotationsanordning, new løftedækselpakninger og løftedæksler.
6.	Installer new stempler og new cylindre leveres i sættet. Følg instruktionerne, der følger med stempel- og cylindersættet. BEMÆRK Dette sæt bruger en særlig hovedmomentsekvens.
7.	Installer new topstykker ved hjælp af new flangemøtrikker, der følger med sættet. Følg instruktionerne, der følger med cylinderhovedsættet.
8.	Installer pushrod-rør og pushrod new O-ringe.
9.	Med stemplet ved ca. Nederste dødpunkt (Bottom Dead Center) (BDC) på arbejdsslag monteres vippearmene.
10.	Spænd skiftevis skruerne for at trække vippearmsakslen lige ned.
11.	Monter vippelåg.
12.	Kontroller, at indstillingsmærkerne mellem knastakslen og krumtapakslen er rettet rigtigt ind.
13.	Monter knastakseldæksel og den nye pakning, der følger med sættet.
14.	Forbered new induktionsmodul til installation. Se vejledningen, der følger med induktionsmodulet.
15.	Installer new brændstofinjektorer med højt flow.
16.	Installer new induktionsmodul.
17.	Tilslut kølevæskeslanger til topstykker. BEMÆRK Touring-modeller kræver brug af new udstødningsheader, der leveres i sæt, eller Screamin' Eagle High-Flow Exhaust System med Street Cannon Mufflers.
18.	Monter udstødningssystemet.
19.	Monter luftrenserenheden. Se instruktionsarket, der følger med det separat købte SE-luftrensningssæt med høj gennemstrømning.

UDFØRT

1.	Monter brændstoftanken. Se servicehåndbogen.
2.	Monter hovedsikringen. Se servicehåndbogen.
3.	Væskekølede topstykker med centerpositionsradiator: Fyld kølevæskesystem og rens luft. Se servicehåndbogen.
4.	Monter sadlen. Når sadlen er monteret, skal du trække op i den for at kontrollere, at den sidder korrekt. Se servicehåndbogen.
5.	Kalibrer ECM med korrekt kalibrering til konfiguration. Kontakt forhandleren for yderligere oplysninger.
6.	Lad motoren køre, indtil olien har normal driftstemperatur. Gentag det flere gange for at bekræfte korrekt funktion.
7.	Se instruktionsbogen for REGLER FOR TILKØRSEL.
