SCREAMIN EAGLE MILWAUKEE EIGHT 131/135 STAGE IV SET

941003602024-07-11

ALGEMENE INFORMATIE

Tabel 1. Algemene informatie

Sets	Voorgestelde Tools	Vaardigheidsniveau⁽¹⁾
92500099, 92500100	Veiligheidsbril, momentsleutel, Digital Technician II (DT II) , H-D speciaal gereedschap

(1) DTII en dealermontage vereist

SETINHOUD

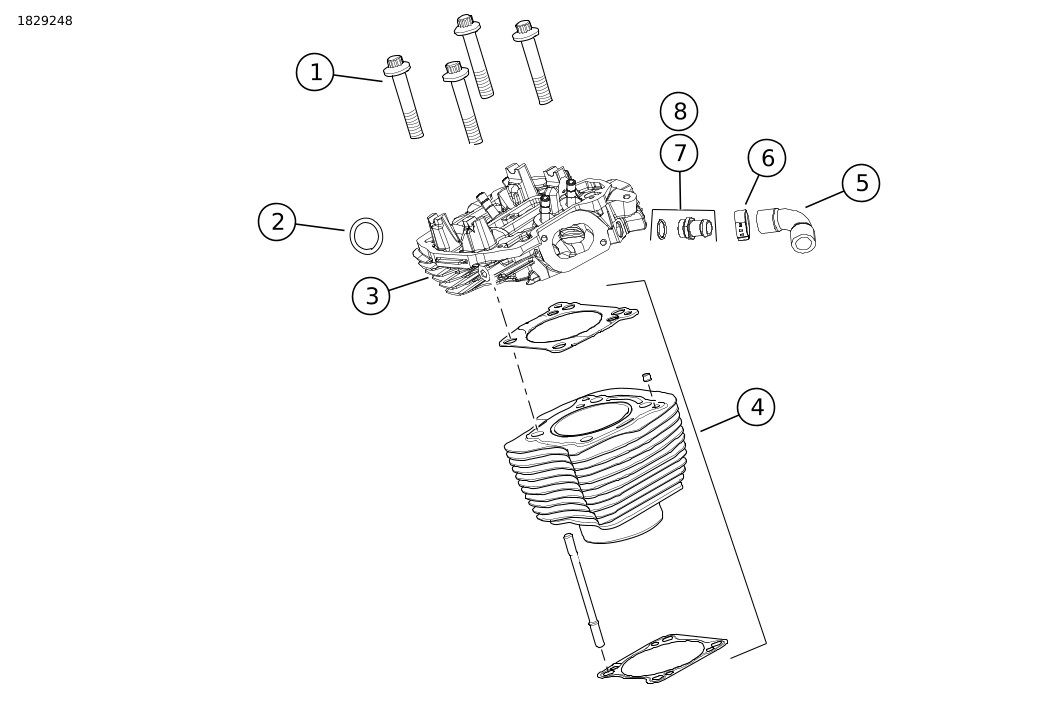

Afbeelding 1. Setinhoud: 131/135 Cilinderkop en cilinder

Tabel 2. Setinhoud: 131/135 Cilinderkop en cilinder

Controleer of alle inhoud aanwezig is in de kit voordat u onderdelen van het voertuig installeert of verwijdert.
Onderdeel	Aantal	Beschrijving	Onderdeelnr.	Opmerkingen
1	8	Flensmoer	10200303
2	2	Uitlaatpakking	65324-83B
3	1	Cilinderkopset, zwart graniet	16501059	92500099 alleen kit
3	1	Cilinderkopset, zwart	16501060	92500100 alleen kit
4	1	Cilinderset, zwart graniet	16800404	92500099 alleen kit
4	1	Cilinderset, zwart	16800407	92500100 alleen kit
5	1	Slang	26900305
6	4	Een klem, slang	10800212
7	1	Fitting	62800067	11900197 inclusief O-ring

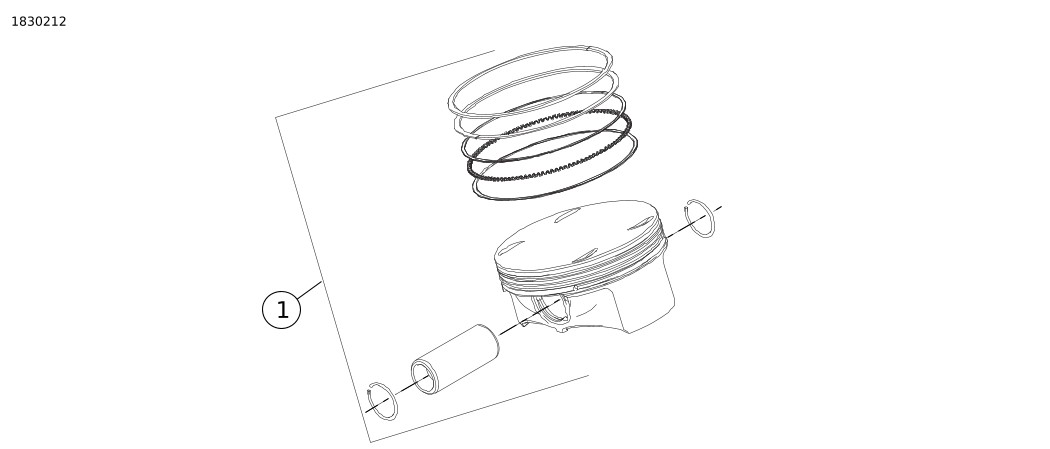

Afbeelding 2. Setinhoud: 131/135 Zuigers

Tabel 3. Setinhoud: 131/135 Cilinderkop en cilinder

Controleer of alle inhoud aanwezig is in de kit voordat u onderdelen van het voertuig installeert of verwijdert.
Onderdeel	Aantal	Beschrijving	Onderdeelnr.	Opmerkingen
1	1	Zuigerset, 135	21900164A	92500099 alleen kit
1	1	Zuigerset, 131	21900169	92500100 alleen kit
2	2	Zuigerverenkit	22000126
3	4	Cir-clip	22097-99
4	2	Zuigerpen	22558-07

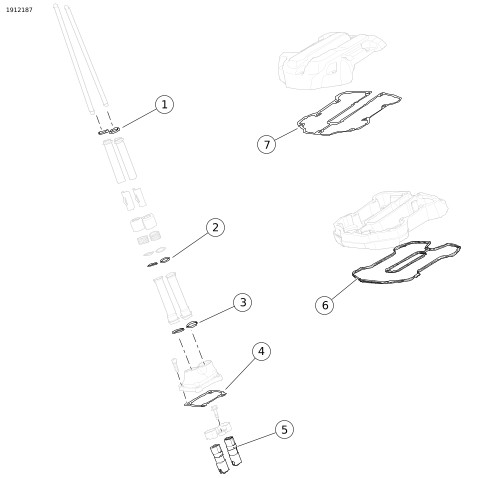

Afbeelding 3. Setinhoud: 131/135 klepaandrijving

Tabel 4. Setinhoud: 131/135 klepaandrijving

Controleer of alle inhoud aanwezig is in de kit voordat u onderdelen van het voertuig installeert of verwijdert.
Onderdeel	Aantal	Beschrijving	Onderdeelnr.	Opmerkingen
1	4	O-ring	11293
2	4	O-ring	11132A
3	4	O-ring	11145A
4	2	Pakking, lifterkap	25700362A
5	1	Lifter-set	18572-13
6	2	Pakking, onderste tuimelaardeksel	25700425A
7	2	Pakking, bovenste tuimelaardeksel	25700372B

Afbeelding 4. Setinhoud: 131/135 Nokkenaskist componenten

Tabel 5. Setinhoud: 131/135 Nokkenaskist componenten

	Controleer of alle inhoud aanwezig is in de kit voordat u onderdelen van het voertuig installeert of verwijdert.
	Onderdeel	Aantal	Beschrijving	Onderdeelnr.	Opmerkingen
	1	1	Medallion, 135, Stage IV	14102079	92500099 alleen kit
	1	1	Medallion, 131, Stage IV	14102078	92500100 alleen kit
	2	1	Pakking, nokkenaskap	25700370A
	3	1	O-ring	11900103
	4	1	Nokkenas, SE8-550	25400432
	5	1	Oliepomp set	62400264	92500099 alleen kit
	6	1	O-ring	11293	Oliepomp kraan
Onderdelen meegeleverd in de set maar niet afgebeeld
		1	Screamin' Eagle 68 mm gasklephuis	27300194
		1	Screamin Eagle 68 mm inlaatspruitstuk	27300218
		1	Screamin' Eagle debiet injectorset	27400067
		1	Uitlaatspruitstuk	65600177

ALGEMEEN

Modellen

Voor modelgerelateerde informatie raadpleegt u de Onderdelen en accessoires (P&A) Detailhandelcatalogus of het gedeelte ';Parts and Accessories'; (Onderdelen en accessoires) op www.harley-davidson.com .

Verifieer dat de meest recente versie van het instructieblad wordt gebruikt. Deze is beschikbaar op: h-d.com/isheets

Neem contact op met Harley-Davidson Customer Support Center op 1-800-258-2464 (alleen in de VS) of 1-414-343-4056.

Montagevereisten

WAARSCHUWING

De veiligheid van de berijder en de passagier is afhankelijk van de correcte montage van deze set. Volg de juiste stappen uit de servicehandleiding. Als u niet zeker weet of u de procedure correct kunt uitvoeren of als u niet beschikt over het juiste gereedschap, laat de installatie dan over aan een Harley-Davidson-dealer. Incorrecte montage van deze set kan ernstig of dodelijk letsel tot gevolg hebben. (00333b)

OPMERKING

In dit instructieblad wordt verwezen naar informatie in de servicehandleiding. Een servicehandleiding voor het jaar en model van de de motorfiets is vereist voor deze installatie en is beschikbaar via:

Een Harley-Davidson dealer.
H-D service-informatie Portaal, een toegang gebaseerd op voorschrift voor de meeste 2001 en nieuwere modellen. Voor meer informatie zie Vaak gestelde vragen over abonnementen .

Deze artikelen zijn verkrijgbaar in uw plaatselijk Harley-Davidson-dealership.

Set vereist Elektronische regelmodule (ECM) opnieuw afstellen. Neem contact op met een Harley-Davidson dealer.

VOORBEREIDEN

1.	Zet de motorfiets rechtop. Zie de servicehandleiding.
2.	Schakel het alarmsysteem uit. Zie de servicehandleiding.
3.	Verwijder het zadel. Zie de servicehandleiding.
4.	Verwijder de hoofdzekering. Zie de servicehandleiding.
5.	Verwijder de brandstoftank. Zie de servicehandleiding.
6.	Vloeistofgekoelde cilinderkoppen met radiator in het midden: afvoerkoelsysteem.

VERWIJDEREN

OPMERKING

De volgende stappen worden verstrekt als een overzicht van het proces. Hanteer de procedures in de servicehandleiding.

1.	Verwijder het luchtfilter in zijn geheel.
2.	Verwijder het uitlaatsysteem.
3.	Verwijder de inductiemodule.
4.	Koppel de kabelboomverbindingen los van de cilinderkop
5.	Koppel de koelvloeistofslangen los van de cilinderkoppen.
6.	Verwijdering van de tuimelaardeksels, tuimelaararmen, stoterstangen en stoterstangbuizen.
7.	Verwijder de cilinderkoppen, cilinder en zuigers.
8.	Verwijder de klepstoterdeksels, de antirotatiepinnen en klepstoters.
9.	Verwijder de nokkenaskap, nokkenasplaat en de nokkenas.

INSTALLEREN

OPMERKING

De volgende stappen worden verstrekt als een overzicht van het proces. Hanteer de procedures in de servicehandleiding.

1.	Installeer van de oliepomp.
2.	Installeer de nieuwe nokkenas in de motor.
3.	Monteer de nokkenasplaat en de nokkenasaandrijving.
4.	Controleer of de markeringen op de nokkenas en krukas naar behoren met elkaar zijn uitgelijnd.
5.	Installeer nieuwe klepstoters, anti-rotatiepennen, nieuwe pakkingen voor de klepstoterdeksels en klepstoterdeksels.
6.	Installeer nieuwe zuigers en nieuwe cilinders die in de kit zijn meegeleverd. Volg de instructies die bij de zuiger- en cilinderset worden meegeleverd. OPMERKING Deze set maakt gebruik van een speciale aanhaalvolgorde.
7.	Installeer de nieuwe cilinderkoppen met de nieuwe flensmoeren die bij de kit zijn meegeleverd. Volg de instructies die bij de cilinderkopset worden meegeleverd.
8.	Installeer klepstoterbuizen en nieuwe O-ringen voor de klepstoter.
9.	Met zuiger op ongeveer Onderste Dode Punt (een BDC) op zuigerslag, installeer de tuimelschakelaar.
10.	Haal de bouten om de beurt aan, zodat de tuimelaaras gelijkmatig omlaag wordt getrokken.
11.	Installeer de tuimelaardeksels.
12.	Controleer of de markeringen op de nokkenas en krukas naar behoren met elkaar zijn uitgelijnd.
13.	Installeer de nokkenaskap en de nieuwe pakking uit de set.
14.	Bereid nieuwe inductiemodule voor op installatie. Raadpleeg de meegeleverde instructies bij de inductiemodule.
15.	Installeer de nieuwe high-flow brandstofinjectoren.
16.	Installeer de nieuwe inductiemodule.
17.	Sluit de koelvloeistofslangen aan de cilinderkoppen. OPMERKING Touring modellen vereisen gebruik van nieuwe uitlaatkoppen, die in de kit van het Screamin' Eagle High-Flow uitlaatsysteem met Street Cannon geluidsdempers zitten.
18.	Monteer het uitlaatsysteem.
19.	Monteer het luchtfilter. Raadpleeg de instructies op het instructieblad bij de afzonderlijk verkrijgbare SE-luchtfilterset.

VOLTOOID

1.	Installeer de brandstoftank. Zie de servicehandleiding.
2.	Monteer de hoofdzekering. Zie de servicehandleiding.
3.	Vloeistofgekoelde cilinderkoppen met radiator in het midden: vul het koelsysteem en ontlucht de lucht. Zie de servicehandleiding.
4.	Bevestig het zadel. Trek na montage het zadel omhoog om te controleren of het goed vastzit. Zie de servicehandleiding.
5.	Kalibreer ECM met de juiste kalibratie voor de configuratie. Raadpleeg de dealer voor meer informatie.
6.	Laat de motorfiets draaien totdat de motor de normale bedrijfstemperatuur heeft bereikt. Herhaal verschillende keren om de juiste werking te verifiëren.
7.	Zie de gebruikershandleiding voor regels bij het inrijden.
