مجموعة الأدوات SCREAMIN EAGLE MILWAUKEE EIGHT 131/135 STAGE IV
941003602024-07-11
معلومات عامة
الجدول 1. معلومات عامة
المجموعات | الأدوات المقترحة | مستوى المهارة(1) |
|---|---|---|
92500099، 92500100 | نظارات واقية، مفتاح ربط العزم، Digital Technician II (DT II) ، أدوات H-D الخاصة |  |
(1) يجب التركيب لدى DTII والوكيل
محتويات مجموعة الأدوات

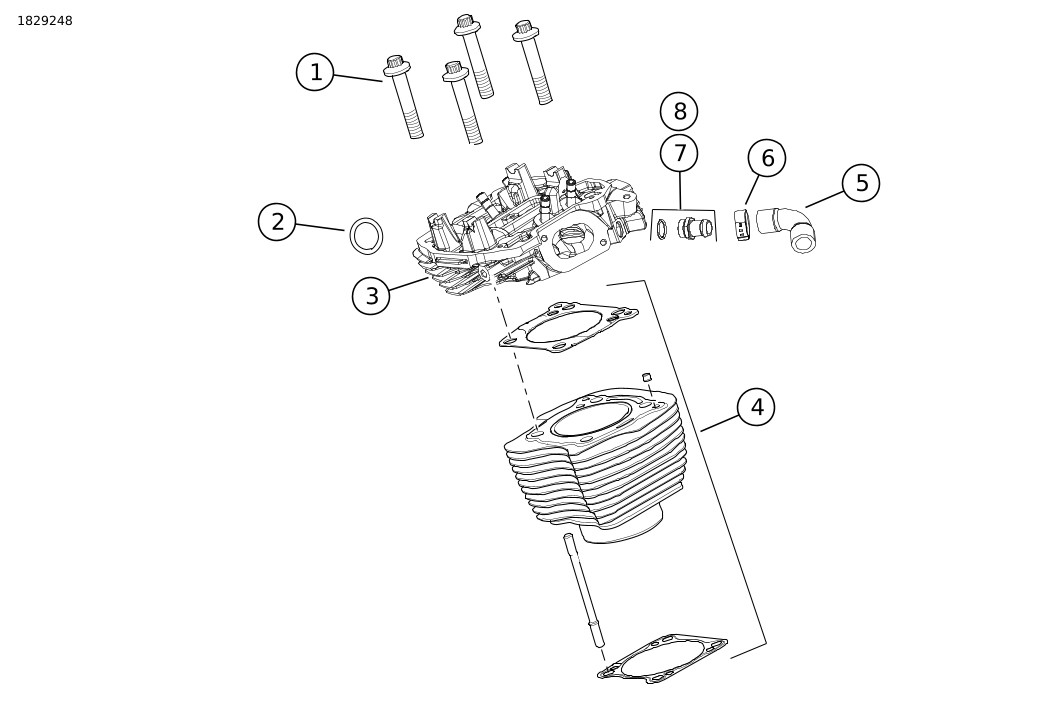

الشكل 1. محتويات المجموعة: رأس أسطوانة وأسطوانة بمقاس 131/135
الجدول 2. محتويات المجموعة: رأس أسطوانة وأسطوانة بمقاس 131/135
 | تحقّق من أن كافّة المحتويات موجودة في مجموعة الأدوات هذه قبل تثبيت عناصر من المركبة أو فكّها. | ||||
|---|---|---|---|---|---|
العنصر | الكمية | الوصف | قطعة رقم | ملاحظات | |
 | 1 | 8 | صمولة مشفهة | 10200303 | |
| 2 | 2 | حشية العادم | 65324-83B | |
| 3 | 1 | مجموعة أدوات الأسطوانة، جرانيت أسود | 16501059 | مجموعة الأدوات 92500099 فقط |
| مجموعة أدوات الأسطوانة، أسود | 16501060 | مجموعة الأدوات 92500100 فقط | ||
| 4 | 1 | مجموعة أدوات الأسطوانة، جرانيت أسود | 16800404 | مجموعة الأدوات 92500099 فقط |
| مجموعة أدوات الأسطوانة، أسود | 16800407 | مجموعة الأدوات 92500100 فقط | ||
| 5 | 1 | الخرطوم | 26900305 | |
| 6 | 4 | قامطة، خرطوم | 10800212 | |
| 7 | 1 | التركيبة | 62800067 | تشمل الحلقة الدائرية 11900197 |

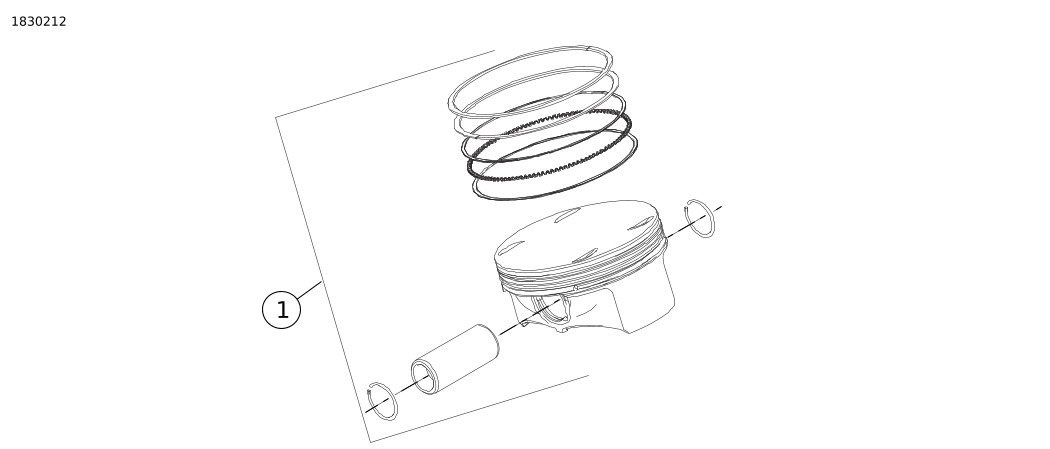

الشكل 2. محتويات المجموعة: مكابس بمقاس 131/135
الجدول 3. محتويات المجموعة: رأس أسطوانة وأسطوانة بمقاس 131/135
| تحقّق من أن كافّة المحتويات موجودة في مجموعة الأدوات هذه قبل تثبيت عناصر من المركبة أو فكّها. | ||||
|---|---|---|---|---|---|
العنصر | الكمية | الوصف | قطعة رقم | ملاحظات | |
| 1 | 1 | مجموعة أدوات المكبس، 135 | 21900164A | مجموعة الأدوات 92500099 فقط |
| 1 | مجموعة أدوات المكبس، 131 | 21900169 | مجموعة الأدوات 92500100 فقط | |
| 2 | 2 | مجموعة حلقات المكبس | 22000126 | |
| 3 | 4 | مشبك دائري | 22097-99 | |
| 4 | 2 | سن المكبس | 22558-07 | |

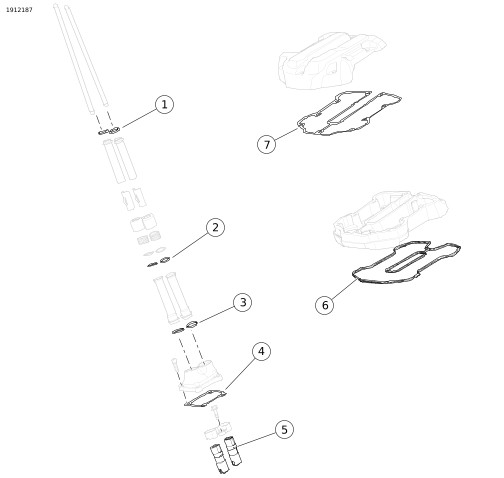

الشكل 3. محتويات المجموعة: سلسلة الصمامات بمقاس 131/135
الجدول 4. محتويات المجموعة: سلسلة الصمامات بمقاس 131/135
| تحقّق من أن كافّة المحتويات موجودة في مجموعة الأدوات هذه قبل تثبيت عناصر من المركبة أو فكّها. | ||||
|---|---|---|---|---|---|
العنصر | الكمية | الوصف | قطعة رقم | ملاحظات | |
| 1 | 4 | حلقة على شكل حرف O | 11293 | |
| 2 | 4 | حلقة على شكل حرف O | 11132A | |
| 3 | 4 | حلقة على شكل حرف O | 11145A | |
| 4 | 2 | حشية، غطاء أداة الرفع | 25700362A | |
| 5 | 1 | مجموعة أداة الرفع | 18572-13 | |
| 6 | 2 | حشية، غطاء الذراع المتأرجح السفلي | 25700425A | |
| 7 | 2 | حشية، غطاء الذراع المتأرجح العلوي | 25700372B | |
الشكل 4. محتويات المجموعة: مكونات صندوق عمود الكامات بمقاس 131/135
الجدول 5. محتويات المجموعة: مكونات صندوق عمود الكامات بمقاس 131/135
| تحقّق من أن كافّة المحتويات موجودة في مجموعة الأدوات هذه قبل تثبيت عناصر من المركبة أو فكّها. | ||||
|---|---|---|---|---|---|
العنصر | الكمية | الوصف | قطعة رقم | ملاحظات | |
| 1 | 1 | ميدالية، 135، المرحلة الرابعة | 14102079 | مجموعة الأدوات 92500099 فقط |
| 1 | ميدالية، 131، المرحلة الرابعة | 14102078 | مجموعة الأدوات 92500100 فقط | |
| 2 | 1 | حشية، غطاء عمود الكامات | 25700370A | |
| 3 | 1 | حلقة على شكل حرف O | 11900103 | |
| 4 | 1 | عمود الكامات، SE8-550 | 25400432 | |
| 5 | 1 | مجموعات أدوات مضخة الزيت | 62400264 | مجموعة الأدوات 92500099 فقط |
| 6 | 1 | حلقة على شكل حرف O | 11293 | سدادة مضخة الزيت |
العناصر مشمولة في المجموعة، ولكنها غير موضحة في الشكل | |||||
| 1 | جسم الخانق مقاس 68 مم لدراجات Screamin Eagle | 27300194 | ||
| 1 | مشعّب السحب مقاس 68 مم لدراجات Screamin Eagle | 27300218 | ||
| 1 | مجموعة أدوات الحاقن عالي التدفق لدراجات Screamin Eagle | 27400067 | ||
| 1 | رأس العادم | 65600177 | ||
عام
الموديلات
للحصول على معلومات ملاءمة الموديل، راجع قطع الغيار والملحقات (P&A) كتالوج البيع بالتجزئة لقطع الغيار والملحقات أو قسم قطع الغيار والملحقات في www.harley-davidson.com .
تأكد من استخدامك للإصدار الأحدث من كشف التعليمات. ويتوافر في: h-d.com/isheets
اتصّل بمركز دعم العملاء لشركة Harley-Davidson على الرقم1 2464-258-800-1 (من الولايات المتحدة فقط) أو على رقم 4056-343-414-1.
متطلبات التركيب
تحذيرتعتمد سلامة قائد الدراجة والراكب على تركيب هذا الطقم بشكل سليم. استخدم إجراءات دليل الصيانة المناسبة. إذا لم تستطع القيام بهذا الإجراء، أو لم تكن لديك الأدوات المناسبة، فتفضل بزيارة وكيل Harley-Davidson لإجراء عملية التركيب. قد يؤدي تركيب هذا الطقم بشكل غير سليم إلى حدوث وفاة أو إصابة خطيرة. (00333b)
ملاحظة
يشير مستند التعليمات هذا إلى المعلومات الواردة في دليل الصيانة. يلزم توافر دليل صيانة لموديل الدراجة النارية هذا العام ليتسنى إجراء عملية التركيب هذه، وهي متاحة لدى:
- وكلاء Harley-Davidson.
- بوابة معلومات الخدمة H-D، الوصول القائم على الاشتراك متاح لمعظم موديلات عام 2001 والموديلات الأحدث. لمزيد من المعلومات، يُرجى الاطلاع على الأسئلة الشائعة حول الاشتراكات .
- تحتاج المجموعة إلى معايرة وحدة التحكم الإلكتروني (ECM) . تواصل مع وكالة Harley-Davidson.
هذه العناصر متوفرة لدى وكيل Harley-Davidson المحلي.
الإعداد
| 1. | ضع الدراجة النارية في وضع قائم. راجع دليل الصيانة. | |
| 2. | عطّل نظام الأمان. راجع دليل الصيانة. | |
| 3. | فكّ المقعد. راجع دليل الصيانة. | |
| 4. | فكّ المصهر الرئيسي. راجع دليل الصيانة. | |
| 5. | أزل خزان الوقود. راجع دليل الصيانة. | |
| 6. | رؤوس الأسطوانات المبرّدة بالسائل مع مبرّد مركزي الموضع: تصريف نظام سائل التبريد. |
الإزالة
ملاحظة
الخطوات التالية مقدمة كمخطط للعملية. اتبع الإجراءات في دليل الخدمة.
| 1. | أزل مجموعة منظف الهواء. | |
| 2. | فك نظام العادم. | |
| 3. | فك وحدة الحث. | |
| 4. | افصل وصلات مجموعة الأسلاك من رأس الأسطوانة. | |
| 5. | افصل خراطيم سائل التبريد من رؤوس الأسطوانات. | |
| 6. | أزل أغطية الأذرع المتأرجحة والأذرع المتأرجحة وقضبان الدفع وأنابيب قضبان الدفع. | |
| 7. | أزل رؤوس الأسطوانات، والأسطوانات والمكابس. | |
| 8. | أزل أغطية أداة الرفع وأجهزة منع الدوران وأدوات الرفع | |
| 9. | أزل غطاء الكامة ولوحة الكامة والكامة. |
تركيب
ملاحظة
الخطوات التالية مقدمة كمخطط للعملية. اتبع الإجراءات في دليل الخدمة.
| 1. | قم بتركيب مضخة الزيت. | |
| 2. | ركِّب عمود الكامات الجديد في المحرك. | |
| 3. | جمّع لوحة الكامة ومحرك عمود الكامة. | |
| 4. | تأكد من محاذاة عمود الكامة مع علامات ضبط توقيت العمود المرفقي بشكل سليم. | |
| 5. | ركِّب أدوات الرفع الجديدة وجهاز منع الدوران وحشيات غطاء أداة الرفع الجديدة وأغطية أداة الرفع. | |
| 6. | ركِّب المكابس الجديدة والأسطوانات الجديدة الموجودة في مجموعة الأدوات. اتبع التعليمات المقدمة مع مجموعة أدوات الأسطوانات والمكابس. ملاحظة تستخدم هذه الحزمة تسلسلاً خاصًا لعزم دوران الرأس. | |
| 7. | ركِّب رؤوس الأسطوانات الجديدة باستخدام الصواميل المشفهة الجديدة الموجودة في مجموعة الأدوات. اتبع التعليمات المقدمة مع مجموعة أدوات رأس الأسطوانة. | |
| 8. | ركِّب أنابيب قضيب الدفع والحلقات الدئرية الجديدة لقضيب الدفع. | |
| 9. | مع وضع المكبس تقريبًا على النقطة الميتة السفلية (BDC) على شوط القدرة، ركِّب الأذرع المتأرجحة. | |
| 10. | وبدلاً من ذلك، اربط البراغي لسحب الذراع المتأرجح لأسفل بشكل متساوٍ. | |
| 11. | ركِّب أغطية الأذرع المتأرجحة. | |
| 12. | تأكد من ضبط محاذاة عمود الكامة مع علامات ضبط توقيت العمود المرفقي بشكل سليم. | |
| 13. | ثبّت غطاء الكامة والحشية الجديدة المتوفرة في مجموعة الأدوات. | |
| 14. | حضِّر وحدة الحث الجديدة للتركيب. انظر التعليمات المضمنة في وحدة الحث. | |
| 15. | ركِّب حاقنات الوقود عالية التدفق الجديدة. | |
| 16. | ركِّب وحدة الحث الجديدة. | |
| 17. | صل خراطيم سائل التبريد برؤوس الأسطوانات. ملاحظة تحتاج موديلات Touring إلى استخدام رأس العادم الجديد الذي يأتي مع مجموعة الأدوات أو نظام عادم High-Flow لموديل Screamin' Eagle بكواتم صوت Street Cannon. | |
| 18. | ركِّب نظام العادم. | |
| 19. | ركِّب مجموعة منظف الهواء. انظر صفحة التعليمات المضمنة مع مجموعة أدوات منظف الهواء عالي التدفق من SE التي تُباع بشل منفصل. |
اكتمل
| 1. | ركّب خزان الوقود. راجع دليل الصيانة. | |
| 2. | قم بتركيب المنصهر الرئيسي. راجع دليل الصيانة. | |
| 3. | رؤوس الأسطوانات المبرّدة بالسائل مع مبرّد مركزي الموضع: ملء نظام سائل التبريد وتصريف الهواء. راجع دليل الصيانة. | |
| 4. | ركّب المقعد. بعد تركيب المقعد، اسحب المقعد لأعلى للتأكد من أنه ثابت. راجع دليل الصيانة. | |
| 5. | أعد معايرة ECM وفقًا للمعايرة المناسبة للتكوين. راجع الوكيل لمزيد من التفاصيل. | |
| 6. | قم بتشغيل الدراجة النارية إلى أن يصبح المحرك في درجة حرارة التشغيل العادية. كرِّر ذلك عدة مرات للتأكد من التركيب بطريقة صحيحة. | |
| 7. | راجع دليل المالك للتعرّف على قواعد القيادة بعد التليين. |
