KIT 131/135 PERINGKAT IV SCREAMIN EAGLE MILWAUKEE EIGHT

941003602024-07-11

MAKLUMAT UMUM

Jadual 1. Maklumat Am

Kit	Alat yang Dicadangkan	Tahap Kemahiran⁽¹⁾
92500099, 92500100	Kaca mata Keselamatan, Perengkuh Tork Juruteknik Digital II (DT II) , Alat Khas H-D

(1) DTII dan pemasangan peniaga diperlukan

KANDUNGAN KIT

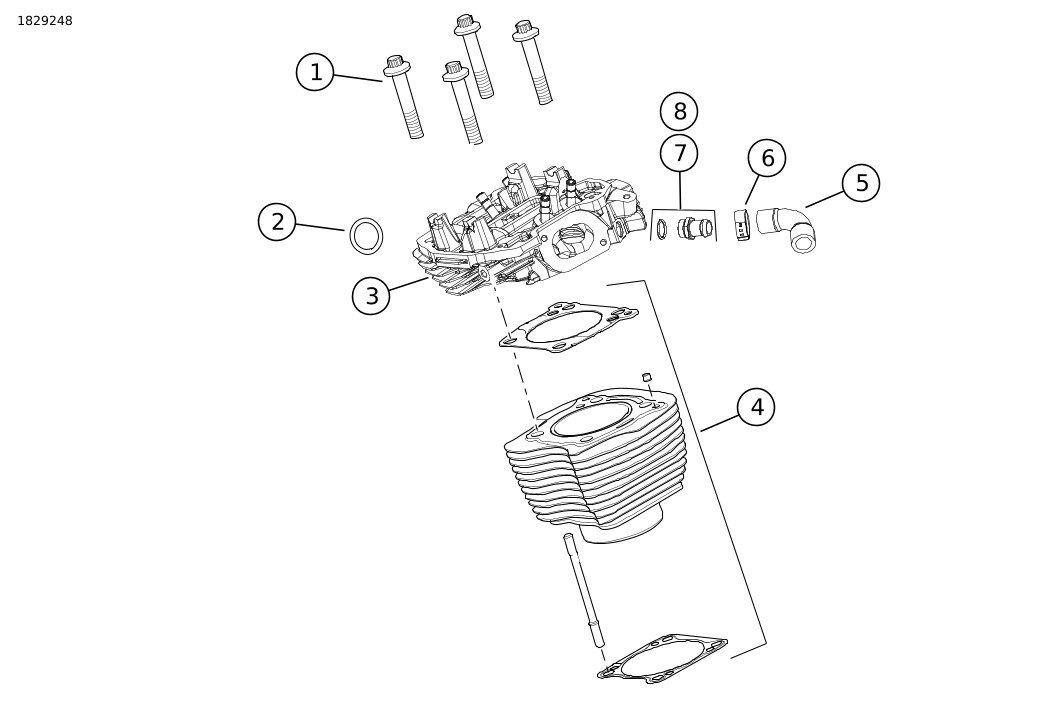

Rajah 1. Kandungan Kit: Kepala Silinder dan Silinder 131/135

Jadual 2. Kandungan Kit: Kepala Silinder dan Silinder 131/135

Sahkan semua kandungan terdapat dalam kit sebelum memasang atau menanggalkan item daripada kenderaan.
Item	Kuantiti	Penerangan	No. Bahagian	Nota
1	8	Nat bebibir	10200303
2	2	Gasket ekzos	65324-83B
3	1	Kit kepala silinder, granit hitam	16501059	Kit 92500099 Sahaja
3	1	Kit kepala silinder, hitam	16501060	Kit 92500100 Sahaja
4	1	Kit silinder, granit hitam	16800404	Kit 92500099 Sahaja
4	1	Kit silinder, hitam	16800407	Kit 92500100 Sahaja
5	1	Hos	26900305
6	4	Pengapit, hos	10800212
7	1	Pemasangan	62800067	termasuk gelang o 11900197

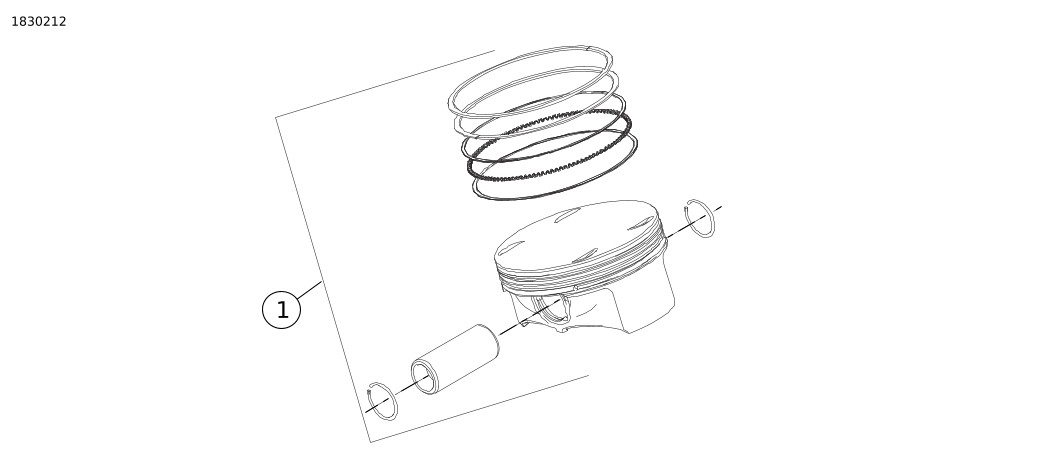

Rajah 2. Kandungan Kit: Omboh 131/135

Jadual 3. Kandungan Kit: Kepala Silinder dan Silinder 131/135

Sahkan semua kandungan terdapat dalam kit sebelum memasang atau menanggalkan item daripada kenderaan.
Item	Kuantiti	Penerangan	No. Bahagian	Nota
1	1	Kit omboh, 135	21900164A	Kit 92500099 Sahaja
1	1	Kit piston, 131	21900169	Kit 92500100 Sahaja
2	2	Set gelang omboh	22000126
3	4	Klip lengkung	22097-99
4	2	Pin piston	22558-07

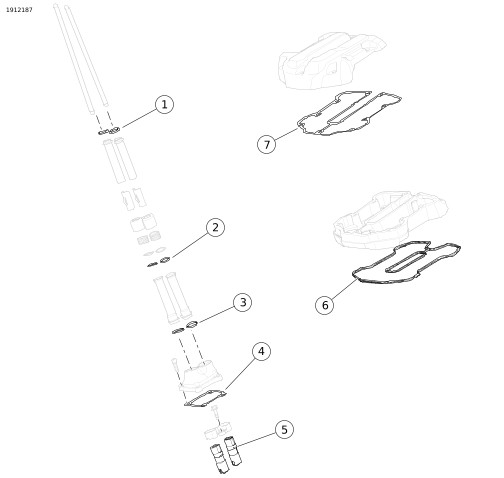

Rajah 3. Kandungan Kit: Rangkaian Injap 131/135

Jadual 4. Kandungan Kit: Rangkaian Injap 131/135

Sahkan semua kandungan terdapat dalam kit sebelum memasang atau menanggalkan item daripada kenderaan.
Item	Kuantiti	Penerangan	No. Bahagian	Nota
1	4	Gegelang O	11293
2	4	Gegelang O	11132A
3	4	Gegelang O	11145A
4	2	Gasket, penutup pengangkat	25700362A
5	1	Kit pengangkat	18572-13
6	2	Gasket, penutup penggoyang bawah	25700425A
7	2	Gasket, penutup penggoyang atas	25700372B

Rajah 4. Kandungan Kit: Komponen Peti Aci Sesondol 131/135

Jadual 5. Kandungan Kit: Komponen Peti Aci Sesondol 131/135

	Sahkan semua kandungan terdapat dalam kit sebelum memasang atau menanggalkan item daripada kenderaan.
	Item	Kuantiti	Penerangan	No. Bahagian	Nota
	1	1	Medalion, 135, Peringkat IV	14102079	Kit 92500099 Sahaja
	1	1	Medalion, 131, Peringkat IV	14102078	Kit 92500100 Sahaja
	2	1	Gasket, penutup aci sesondol	25700370A
	3	1	Gegelang O	11900103
	4	1	Aci sesondol, SE8-550	25400432
	5	1	Kit pam minyak	62400264	Kit 92500099 Sahaja
	6	1	Gegelang O	11293	Spigot pam minyak
Item Termasuk Dalam Kit Tetapi Tidak Ditunjukkan
		1	Badan Pendikit 68mm Screamin Eagle	27300194
		1	Pancarongga Ambilan 68 mm Screamin Eagle	27300218
		1	Kit Penyuntik Aliran Tinggi Screamin Eagle	27400067
		1	Kepala ekzos	65600177

UMUM

Model

Bagi maklumat perlengkapan model, lihat Bahagian dan Aksesori (P&A) Katalog Runcit atau Bahagian dan Aksesori di seksyen www.harley-davidson.com .

Sahkan penggunaan lembaran arahan versi yang terkini. Ia boleh didapati di: h-d.com/isheets

Hubungi Pusat Sokongan Pelanggan Harley-Davidson di 1-800-258-2464 (A.S. sahaja) atau 1-414-343-4056.

Keperluan bagi Pemasangan

AMARAN

Keselamatan penunggang dan pembonceng bergantung pada pemasangan kit yang betul. Gunakan prosedur manual servis yang sesuai. Jika anda tidak berkeupayaan atau tidak memiliki alat yang betul untuk melakukan prosedur ini, minta pengedar Harley-Davidson memasangkannya. Pemasangan kit ini yang tidak betul boleh membawa maut atau kecederaan serius. (00333b)

CATATAN

Lembaran arahan ini merujuk kepada maklumat dalam manual servis. Pemasangan ini memerlukan manual servis bagi motosikal tahun dan model ini yang tersedia di:

Pengedar Harley-Davidson.
Portal Maklumat Servis H-D, iaitu akses langganan bagi kebanyakan model 2001 dan yang lebih baharu. Untuk maklumat lanjut, lihat Soalan lazim tentang langganan .

Item ini boleh didapati daripada pengedar Harley-Davidson tempatan anda.

Kit memerlukan Modul Kawalan Elektronik (ECM) untuk ditentukur semula. Hubungi peniaga Harley-Davidson.

PENYEDIAAN

1.	Letakkan motosikal dalam kedudukan tegak. Lihat manual servis.
2.	Lucutkan sistem keselamatan. Lihat manual servis.
3.	Tanggalkan tempat duduk. Lihat manual servis.
4.	Tanggalkan fius utama. Lihat manual servis.
5.	Tanggalkan tangki bahan api. Lihat manual servis.
6.	Kepala Silinder Dingin Cecair dengan Radiator Kedudukan Tengah: Salirkan sistem penyejuk.

PENANGGALAN

CATATAN

Langkah-langkah berikut disediakan sebagai proses garis panduan. Ikuti prosedur dalam manual servis.

1.	Tanggalkan pemasangan pembersih udara.
2.	Tanggalkan sistem ekzos.
3.	Tanggalkan modul induksi.
4.	Putuskan sambungan abah-abah daripada kepala silinder.
5.	Putuskan hos pendingin daripada kepala silinder.
6.	Tanggalkan penutup penggoyang, lengan penggoyang, rod tunjal, dan tiub rod tunjal.
7.	Tanggalkan kepala silinder, silinder dan piston.
8.	Tanggalkan penutup pengangkat, peranti anti-putaran dan pengangkat.
9.	Tanggalkan penutup sesondol, plat sesondol dan aci sesondol.

PEMASANGAN

CATATAN

Langkah-langkah berikut disediakan sebagai proses garis panduan. Ikuti prosedur dalam manual servis.

1.	Pasangkan pam minyak.
2.	Pasang aci sesondol baharu ke dalam enjin.
3.	Pasangkan plat sesondol dan pemacu aci sesondol.
4.	Pastikan tanda pemasaan bagi aci sesondol ke aci engkol dijajarkan dengan betul.
5.	Pasang peranti pengangkat anti putaran baharu, gasket penutup pengangkat baharu dan penutup pengangkat.
6.	Pasang piston baharu dan silinder baharu yang disediakan dalam kit. Ikuti arahan yang diberikan dalam kit piston dan silinder. CATATAN Kit ini menggunakan urutan tork kepala yang khas.
7.	Pasangkan kepala silinder baharu menggunakan nat bebibir baharu yang disertakan dalam kit. Ikuti arahan yang diberikan dalam kit kepala silinder.
8.	Pasang tiub rod tunjal dan gelang O baharu rod tunjal.
9.	Dengan omboh pada kira-kira Pusat Mati Bawah (BDC) pada lejang kuasa, pasang lengan jumpelang.
10.	Ketatkan skru bersilih ganti untuk menarik aci penggoyang ke bawah dengan sekata.
11.	Pasangkan penutup penggoyang.
12.	Pastikan tanda pemasaan bagi aci sesondol ke aci engkol dijajarkan dengan betul.
13.	Pasangkan penutup sesondol dan gasket baharu yang disediakan dalam kit.
14.	Sediakan modul induksi baharu untuk pemasangan. Lihat arahan yang disertakan dengan modul induksi.
15.	Pasangkan penyuntik bahan api aliran tinggi baharu.
16.	Pasang modul induksi baharu.
17.	Sambungkan hos pendingin kepada kepala silinder. CATATAN Model kembara memerlukan penggunaan pengepala ekzos baharu yang disediakan dalam kit atau Sistem Ekzos Aliran-Tinggi Screamin' Eagle dengan Street Cannon Mufflers.
18.	Pasangkan sistem ekzos.
19.	Pasangkan pemasangan pembersih udara. Lihat lembaran arahan yang disertakan dalam kit pembersih udara aliran tinggi SE, yang dibeli berasingan.

LENGKAP

1.	Pasangkan tangki bahan api. Lihat manual servis.
2.	Pasangkan fius utama. Lihat manual servis.
3.	Kepala Silinder Dingin Cecair dengan Radiator Kedudukan Tengah: Isikan sistem pendingin dan keluarkan udara. Lihat manual servis.
4.	Pasangkan tempat duduk. Selepas memasang tempat duduk, tarik tempat duduk ke atas untuk memastikan ia kukuh. Lihat manual servis.
5.	Kalibrasi ECM dengan kalibrasi yang sesuai untuk konfigurasi. Rujuk kepada pengedar untuk butiran.
6.	Jalankan motosikal sehingga enjin berada pada suhu operasi normal. Ulangi beberapa kali bagi memastikan operasi yang betul.
7.	Lihat manual pemilik bagi PERATURAN LATIHAN MENUNGGANG.
