KIT ESTÁGIO IV DA SCREAMIN EAGLE PARA O MILWAUKEE-EIGHT 131/135
941003602024-07-11
INFORMAÇÕES GERAIS
Tabela 1. Informações gerais
Kits | Ferramentas sugeridas | Nível de habilidade(1) |
|---|---|---|
92500099, 92500100 | Óculos de proteção, torquímetro, Digital Technician II (DT II) , ferramentas especiais da H-D |  |
(1) São necessários o DTII e a instalação na concessionária
CONTEÚDO DO KIT

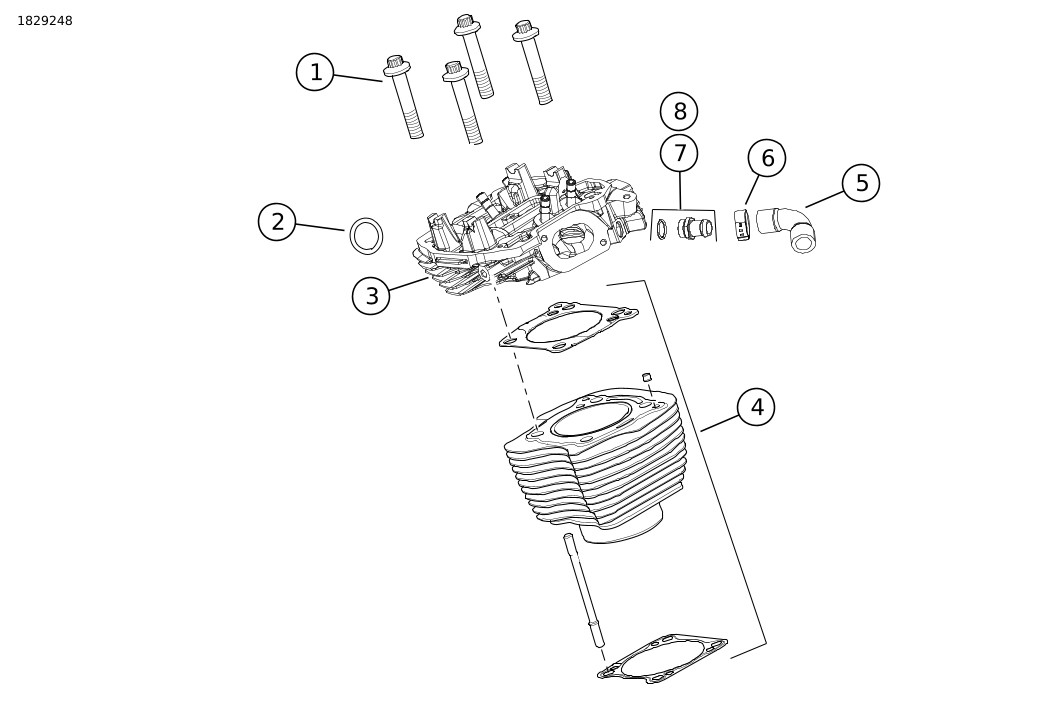

Figura 1. Conteúdo do kit: Cabeçote de cilindro e cilindro 131/135
Tabela 2. Conteúdo do kit: Cabeçote de cilindro e cilindro 131/135
 | Verifique se todos os conteúdos estão presentes no kit antes de instalar ou remover itens do veículo. | ||||
|---|---|---|---|---|---|
Item | Qtd. | Descrição | Part No. | Notas | |
 | 1 | 8 | Porca flangeada | 10200303 | |
| 2 | 2 | Gaxeta do escape | 65324-83B | |
| 3 | 1 | Kit de cabeçote de cilindro, preto granito | 16501059 | Kit 92500099 Apenas |
| Kit de cabeçote de cilindro, preto | 16501060 | Kit 92500100 Apenas | ||
| 4 | 1 | Kit de cilindro, preto granito | 16800404 | Kit 92500099 Apenas |
| Kit de cilindro, granito | 16800407 | Kit 92500100 Apenas | ||
| 5 | 1 | Mangueira | 26900305 | |
| 6 | 4 | Abraçadeira, mangueira | 10800212 | |
| 7 | 1 | Conexão | 62800067 | inclui O-ring 11900197 |
Figura 2. Conteúdo do kit: Pistões 131/135
Tabela 3. Conteúdo do kit: Cabeçote de cilindro e cilindro 131/135
| Verifique se todos os conteúdos estão presentes no kit antes de instalar ou remover itens do veículo. | ||||
|---|---|---|---|---|---|
Item | Qtd. | Descrição | Part No. | Notas | |
| 1 | 1 | Kit de pistões, 135 | 21900164A | Kit 92500099 Apenas |
| 1 | Kit do pistão, 131 | 21900169 | Kit 92500100 Apenas | |
| 2 | 2 | Conjunto de anéis do pistão | 22000126 | |
| 3 | 4 | Anel de retenção | 22097-99 | |
| 4 | 2 | Pino do pistão | 22558-07 | |

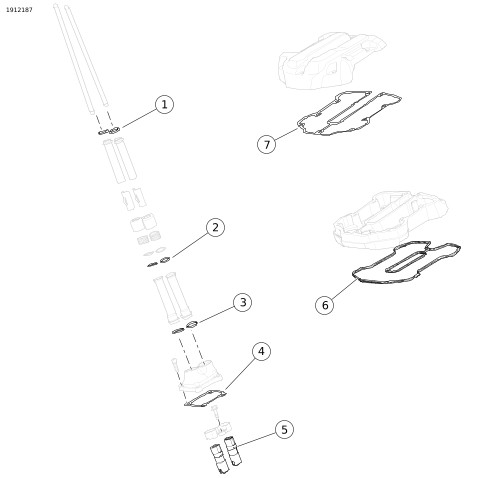

Figura 3. Conteúdo do kit: Trem de válvulas 131/135
Tabela 4. Conteúdo do kit: Trem de válvulas 131/135
| Verifique se todos os conteúdos estão presentes no kit antes de instalar ou remover itens do veículo. | ||||
|---|---|---|---|---|---|
Item | Qtd. | Descrição | Part No. | Notas | |
| 1 | 4 | Anel de vedação “o-ring” | 11293 | |
| 2 | 4 | Anel de vedação “o-ring” | 11132A | |
| 3 | 4 | Anel de vedação “o-ring” | 11145A | |
| 4 | 2 | Junta, tampa do tucho de válvula | 25700362A | |
| 5 | 1 | Kit de tucho | 18572-13 | |
| 6 | 2 | Junta, tampa inferior do balancim | 25700425A | |
| 7 | 2 | Junta, tampa do balancim superior | 25700372B | |

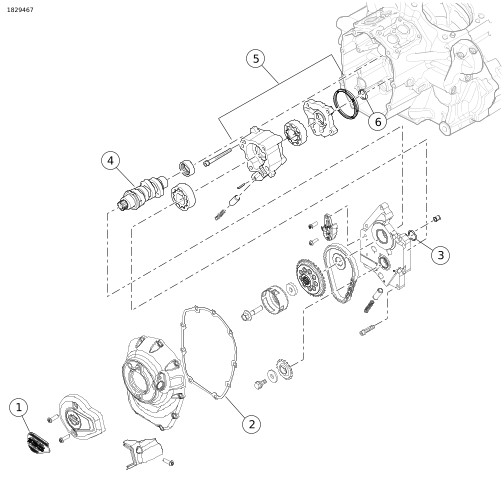

Figura 4. Conteúdo do kit: Componentes da carcaça do comando de válvulas 131/135
Tabela 5. Conteúdo do kit: Componentes da carcaça do comando de válvulas 131/135
| Verifique se todos os conteúdos estão presentes no kit antes de instalar ou remover itens do veículo. | ||||
|---|---|---|---|---|---|
Item | Qtd. | Descrição | Part No. | Notas | |
| 1 | 1 | Emblema, 135, Estágio IV | 14102079 | Kit 92500099 Apenas |
| 1 | Emblema, 131, Estágio IV | 14102078 | Kit 92500100 Apenas | |
| 2 | 1 | Gaxeta, tampa do comando de válvulas | 25700370A | |
| 3 | 1 | Anel de vedação “o-ring” | 11900103 | |
| 4 | 1 | Comando de válvulas, SE8-550 | 25400432 | |
| 5 | 1 | Kit de bomba de óleo | 62400264 | Kit 92500099 Apenas |
| 6 | 1 | Anel de vedação “o-ring” | 11293 | Torneira da bomba de óleo |
Itens incluídos no kit, mas não mostrados | |||||
| 1 | Corpo de acelerador de 68 mm Screamin' Eagle | 27300194 | ||
| 1 | Coletor de admissão de 68 mm Screamin Eagle | 27300218 | ||
| 1 | Kit de Injetor de Alto Fluxo Screamin Eagle | 27400067 | ||
| 1 | Cabeçote do escapamento | 65600177 | ||
GERAL
Modelos
Para informações sobre os modelos correspondentes, consulte o Catálogo de Varejo P&A (P&A) ou a seção de Peças e Acessórios em www.harley-davidson.com .
Verifique se está sendo utilizada a versão mais atual da ficha de instruções. A ficha está disponível em: h-d.com/isheets
Entre em contato com a Central de atendimento ao cliente da Harley-Davidson através do telefone 1-800-258-2464 (somente EUA) ou 1-414-343-4056.
Requisitos de instalação
ATENÇÃOA segurança do motociclista e do passageiro depende da instalação correta deste kit. Use os procedimentos apropriados do Manual de serviço. Se o procedimento não estiver dentro de suas capacidades ou se você não possuir as ferramentas corretas, deixe que uma concessionária Harley-Davidson efetue a instalação. A instalação inadequada deste kit poderá resultar em morte ou lesões graves. (00333b)
NOTA
Esta folha de instruções faz referência às informações do Manual de serviço. É necessário ter um manual de serviço do ano e do modelo da motocicleta para fazer esta instalação. Esse material está disponível nas:
- concessionárias Harley-Davidson.
- Portal de Informações de Serviço da H-D, com acesso por assinatura, disponível para a maioria dos modelos de 2001 e mais recentes. Para saber mais, confira as Perguntas frequentes sobre assinaturas .
- O kit requer uma recalibração do Módulo de controle eletrônico (ECM) . Entre em contato com uma concessionária da Harley-Davidson.
Esses itens estão disponíveis na sua concessionária Harley-Davidson local.
PREPARAÇÃO
| 1. | Coloque a motocicleta na posição vertical. Veja o Manual de serviço. | |
| 2. | Desative o sistema de segurança. Veja o Manual de serviço. | |
| 3. | Remova o assento. Veja o Manual de serviço. | |
| 4. | Remova o fusível principal. Veja o Manual de serviço. | |
| 5. | Remova o tanque de combustível. Veja o Manual de serviço. | |
| 6. | Cabeçotes de cilindro refrigerados a líquido com radiador na posição central: drene o sistema do líquido de refrigeração. |
REMOÇÃO
NOTA
As etapas a seguir são fornecidas como um processo de descrição. Siga os procedimentos do manual de serviço.
| 1. | Remova o conjunto do filtro de ar. | |
| 2. | Remova o sistema de escapamento. | |
| 3. | Remova o módulo de indução. | |
| 4. | Desconecte as conexões do chicote de fios do cabeçote do cilindro. | |
| 5. | Desconecte as mangueiras do líquido de refrigeração dos cabeçotes de cilindro. | |
| 6. | Remova as tampas do balancim, os balancins, as varetas de compressão e os tubos da vareta de compressão. | |
| 7. | Remova os cabeçotes do cilindro, o cilindro e os pistões. | |
| 8. | Remova as tampas dos tuchos de válvula, os dispositivos antirrotação e os tuchos. | |
| 9. | Remova a tampa do excêntrico, a placa do excêntrico e o comando de válvulas. |
INSTALAÇÃO
NOTA
As etapas a seguir são fornecidas como um processo de descrição. Siga os procedimentos do manual de serviço.
| 1. | Instale a bomba de óleo. | |
| 2. | Instale o novo comando de válvulas no motor. | |
| 3. | Monte a placa do excêntrico no comando do excêntrico. | |
| 4. | Verifique se as marcas de sincronização do comando de válvulas até o virabrequim estão alinhadas apropriadamente. | |
| 5. | Instale os novos tuchos, o dispositivo antirrotação, as novas gaxetas das tampas dos tuchos e as tampas dos tuchos. | |
| 6. | Instale os pistões novos e os cilindros novos fornecidos no kit. Siga as instruções fornecidas com o kit do pistão e do cilindro. NOTA Este kit usa uma sequência de torque de cabeçote especial. | |
| 7. | Instale os novos cabeçotes dos cilindros usando as novas porcas flangeadas inclusas no kit. Siga as instruções fornecidas no kit do cabeçote do cilindro. | |
| 8. | Instale os tubos da vareta de compressão e os O-rings novos da vareta de compressão. | |
| 9. | Com o pistão a cerca de Ponto Morto Inferior (BDC) no curso de potência, instale os balancins. | |
| 10. | Aperte os parafusos alternadamente para empurrar o eixo do balancim para baixo por igual. | |
| 11. | Instale as tampas dos balancins. | |
| 12. | Verifique se as marcas de sincronização do comando de válvulas até o virabrequim estão alinhadas apropriadamente. | |
| 13. | Instale a tampa do excêntrico e a nova gaxeta fornecidos no kit. | |
| 14. | Prepare o módulo de indução novo para instalação. Consulte as instruções incluídas no módulo de indução. | |
| 15. | Instale os injetores de combustível de alto fluxo novos. | |
| 16. | Instale o módulo de indução novo. | |
| 17. | Conecte as mangueiras do líquido de refrigeração nos cabeçotes de cilindro. NOTA Os modelos Touring requerem o uso do coletor do escapamento novo fornecido no kit ou do sistema de escapamento de alto fluxo Screamin' Eagle com silenciadores Street Cannon. | |
| 18. | Instale o sistema de escapamento. | |
| 19. | Instale o conjunto do filtro de ar. Consulte a planilha de instruções incluída no kit de filtro de ar de alto fluxo SE adquirido separadamente. |
CONCLUÍDO
| 1. | Instale o tanque de combustível. Veja o Manual de serviço. | |
| 2. | Instale o fusível principal. Veja o Manual de serviço. | |
| 3. | Cabeçotes de cilindro refrigerados a líquido com radiador na posição central: encha o sistema do líquido de refrigeração e remova o ar. Veja o Manual de serviço. | |
| 4. | Instale o assento. Depois de instalar o assento, puxe-o para confirmar que ele está preso. Veja o Manual de serviço. | |
| 5. | Calibre o ECM com os devidos valores de configuração. Consulte a concessionária para obter detalhes. | |
| 6. | Dirija a motocicleta até que o motor esteja na temperatura de operação normal. Repita várias vezes para verificar se está funcionando corretamente. | |
| 7. | Leia o manual do proprietário para conhecer as REGRAS DE OPERAÇÃO DURANTE O AMACIAMENTO. |
