SCREAMIN EAGLE MILWAUKEE EIGHT 131/135 STAGE IV工具包
941003602024-07-11
一般資訊
表格1。 一般資訊
套件 | 建議工具 | 技能水準(1) |
|---|---|---|
92500099、92500100 | 防護眼鏡、扭矩扳手、 Digital Technician II (DT II) 、H-D專用工具 |  |
(1) 需要 DTII 和經銷商安裝
套件內容

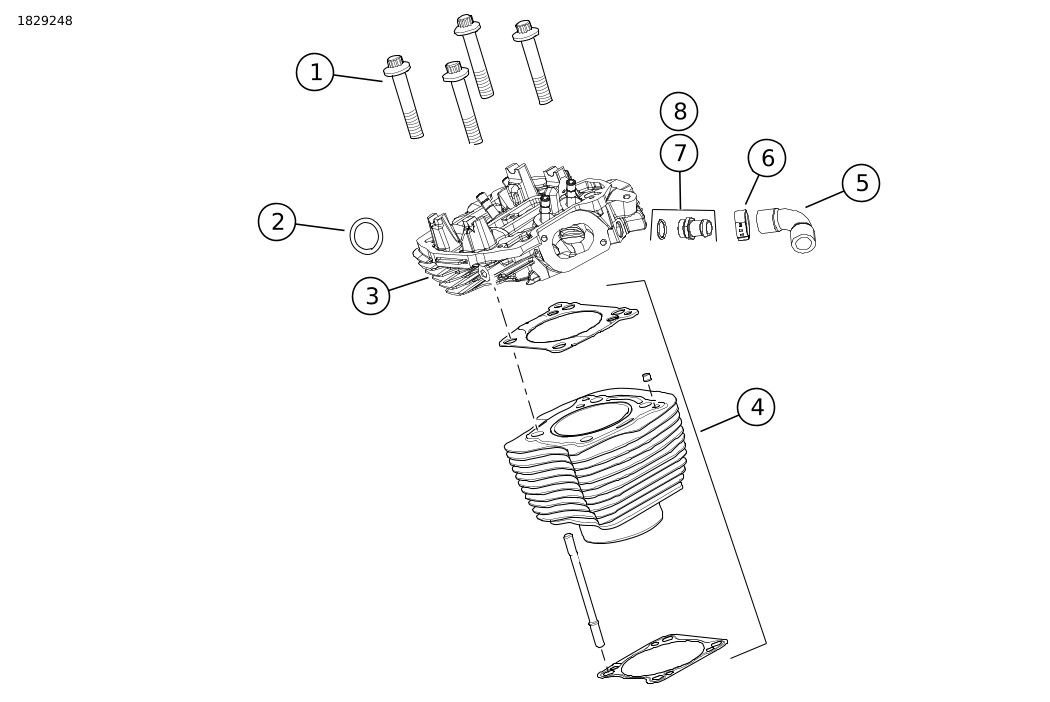

圖1。 套件內容： 131/135汽缸頭和汽缸
表格2。 套件內容： 131/135汽缸頭和汽缸
 | 請先確認工具包內具備所有內容，再於車輛上安裝或拆卸項目。 | ||||
|---|---|---|---|---|---|
項目 | 數量 | 說明 | Part No. | 附註 | |
 | 1 | 8 | 凸緣螺母 | 10200303 | |
| 2 | 2 | 排氣墊片 | 65324-83B | |
| 3 | 1 | 汽缸頭工具包，黑色花崗岩 | 16501059 | 僅限92500099工具包 |
| 汽缸頭工具包，黑色 | 16501060 | 僅限92500100工具包 | ||
| 4 | 1 | 汽缸工具包，黑色花崗岩 | 16800404 | 僅限92500099工具包 |
| 汽缸工具包，黑色 | 16800407 | 僅限92500100工具包 | ||
| 5 | 1 | 軟管 | 26900305 | |
| 6 | 4 | 夾具，軟管 | 10800212 | |
| 7 | 1 | 管件 | 62800067 | 包括O形環11900197 |
圖2。 套件內容： 131/135活塞
表格3。 套件內容： 131/135汽缸頭和汽缸
| 請先確認工具包內具備所有內容，再於車輛上安裝或拆卸項目。 | ||||
|---|---|---|---|---|---|
項目 | 數量 | 說明 | Part No. | 附註 | |
| 1 | 1 | 活塞工具包，135 | 21900164A | 僅限92500099工具包 |
| 1 | 活塞工具包，131 | 21900169 | 僅限92500100工具包 | |
| 2 | 2 | 活塞環組 | 22000126 | |
| 3 | 4 | 簧環 | 22097-99 | |
| 4 | 2 | 活塞銷 | 22558-07 | |

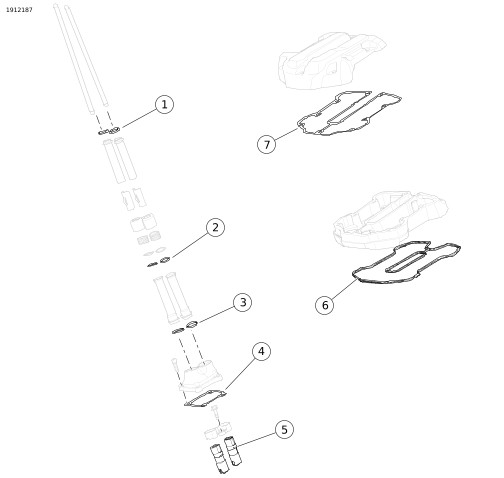

圖3。 套件內容： 131/135閥門機件
表格4。 套件內容： 131/135閥門機件
| 請先確認工具包內具備所有內容，再於車輛上安裝或拆卸項目。 | ||||
|---|---|---|---|---|---|
項目 | 數量 | 說明 | Part No. | 附註 | |
| 1 | 4 | O形環 | 11293 | |
| 2 | 4 | O形環 | 11132A | |
| 3 | 4 | O形環 | 11145A | |
| 4 | 2 | 密封墊，升降器蓋 | 25700362A | |
| 5 | 1 | 升降器工具包 | 18572-13 | |
| 6 | 2 | 密封墊，下搖臂蓋 | 25700425A | |
| 7 | 2 | 密封墊，上搖臂蓋 | 25700372B | |
圖4。 套件內容： 131/135凸輪軸室部件
表格5。 套件內容： 131/135凸輪軸室部件
| 請先確認工具包內具備所有內容，再於車輛上安裝或拆卸項目。 | ||||
|---|---|---|---|---|---|
項目 | 數量 | 說明 | Part No. | 附註 | |
| 1 | 1 | 勳章，135，Stage IV | 14102079 | 僅限92500099工具包 |
| 1 | 勳章，131，Stage IV | 14102078 | 僅限92500100工具包 | |
| 2 | 1 | 密封墊，凸輪軸蓋 | 25700370A | |
| 3 | 1 | O形環 | 11900103 | |
| 4 | 1 | 凸輪軸，SE8-550 | 25400432 | |
| 5 | 1 | 油泵工具包 | 62400264 | 僅限92500099工具包 |
| 6 | 1 | O形環 | 11293 | 油泵套管 |
工具包中包含但不顯示的項目 | |||||
| 1 | Screamin Eagle 68毫米節流閥主體 | 27300194 | ||
| 1 | Screamin Eagle 68毫米進氣歧管 | 27300218 | ||
| 1 | Screamin' Eagle高流量噴射器工具包 | 27400067 | ||
| 1 | 排氣總管 | 65600177 | ||
概述
車型
有關車型裝配資訊，請參閱 www.harley-davidson.com 中的 零件和配件 (P&A) 零售目錄或部件和配件部分。
確認使用最新版的說明書。 可在以下位置取得： h-d.com/isheets
Harley-Davidson Customer Support Center，電話：1-800-258-2464（僅限美國）或1-414-343-4056。
安裝要求
警告此工具包的正確安裝攸關騎士與乘客的安全。 請使用適當的維修手冊程序。 如果該程序不在您的能力範圍內，或者您沒有正確的工具，請讓Harley-Davidson經銷商進行安裝。 此工具包安裝不當，可能造成死亡或重傷。 (00333b)
附註
此說明書參考維修手冊上的資訊。 此安裝需要一份適用該年份及重車車型的維修手冊，可從下列管道獲得：
- Harley-Davidson 經銷商。
- H-D 保養資訊入口網站是一款可用於多數 2001 年款及更新款車型的訂閱服務。 如需更多資訊，請參閱 關於訂閱的常見問題 。
- 工具包需要 電子控制摸組 (ECM) 重新校準。 請聯絡 Harley-Davidson 經銷商。
您當地的Harley-Davidson經銷商可提供這些項目。
準備
| 1. | 請將重車直立。 請參閱維修手冊。 | |
| 2. | 防盜系統解除設防。 請參閱維修手冊。 | |
| 3. | 取下座位。 請參閱維修手冊。 | |
| 4. | 取下主保險絲。 請參閱維修手冊。 | |
| 5. | 移除燃油箱。 請參閱維修手冊。 | |
| 6. | 帶中心位置散熱器的液冷式汽缸頭： 排放冷卻劑系統。 |
拆卸
附註
以下步驟作為概要流程提供。 請按照維修手冊中的程序。
| 1. | 拆下空氣濾清器組件。 | |
| 2. | 拆下排氣系統。 | |
| 3. | 拆下進氣模組。 | |
| 4. | 從汽缸頭中斷線束的連接。 | |
| 5. | 斷開汽缸頭上的冷卻劑軟管。 | |
| 6. | 拆除搖臂蓋、搖臂、 推桿以及推桿管。 | |
| 7. | 拆除汽缸頭、汽缸和活塞。 | |
| 8. | 拆除升降器蓋、防旋轉裝置和升降器。 | |
| 9. | 拆卸凸輪蓋、凸輪板和凸輪軸。 |
安裝
附註
以下步驟作為概要流程提供。 請按照維修手冊中的程序。
| 1. | 安裝油泵 | |
| 2. | 將新的凸輪軸安裝到引擎中。 | |
| 3. | 組裝凸輪板和凸輪軸驅動。 | |
| 4. | 請確認凸輪軸至曲軸正時標記已正確對齊。 | |
| 5. | 安裝新的挺桿、防旋轉裝置、新的挺桿護蓋密封墊和挺桿護蓋。 | |
| 6. | 安裝工具包中提供的新活塞和新汽缸。 請遵循活塞和汽缸套件中所提供的說明。 附註 此工具包使用特殊的頭扭矩順序。 | |
| 7. | 使用工具包中隨附的新凸緣螺母安裝新的汽缸頭。 請遵循汽缸頭套件中所提供的說明。 | |
| 8. | 安裝推桿管和推桿新O形環。 | |
| 9. | 在活塞大約處於動力衝程的 下死點 (BDC) 時，安裝搖臂。 | |
| 10. | 交替鎖緊螺絲，將搖臂軸平均向下拉。 | |
| 11. | 安裝搖臂蓋。 | |
| 12. | 請確認凸輪軸至曲軸正時標記已正確對齊。 | |
| 13. | 安裝工具包提供的凸輪蓋和 新的 密封墊。 | |
| 14. | 準備新的進氣模組以備安裝。 請參閱進氣模組附帶的說明。 | |
| 15. | 安裝新的高流量燃油噴射器。 | |
| 16. | 安裝新的進氣模組。 | |
| 17. | 將冷卻劑軟管連接到汽缸頭。 附註 Touring車型需要使用工具包中提供的新排氣總管或含Street Cannon消聲器的Screamin' Eagle高流量排氣系統。 | |
| 18. | 安裝排氣系統。 | |
| 19. | 安裝空氣濾清器組件。 請參閱單獨購買的 SE 高流量空氣濾清器工具包隨附的說明表。 |
完成
| 1. | 安裝燃油箱。 請參閱維修手冊。 | |
| 2. | 安裝主保險絲。 請參閱維修手冊。 | |
| 3. | 帶中心位置散熱器的液冷式汽缸頭： 加註冷卻劑系統並清除空氣。 請參閱維修手冊。 | |
| 4. | 安裝座位。 安裝座位後，將座位向上拉，以確認是否已鎖緊。 請參閱維修手冊。 | |
| 5. | 透過適當的校準 ECM 進行設定。 有關詳細資訊，請洽詢經銷商。 | |
| 6. | 當引擎處於正常的操作溫度時才行駛重車。 重複幾次以確認正確的操作。 | |
| 7. | 請參閱車主手冊，瞭解「磨合行駛規則」。 |
