SCREAMIN EAGLE MILWAUKEE EIGHT 131/135 STAGE IV套件

941003602024-07-11

基本信息

表1。概述

套件	建议工具	技能水平⁽¹⁾
92500099、92500100	防护眼镜、扭矩扳手、 Digital Technician II (DT II) 、H-D专用工具

(1) 需要 DTII 和经销商安装

套件内容

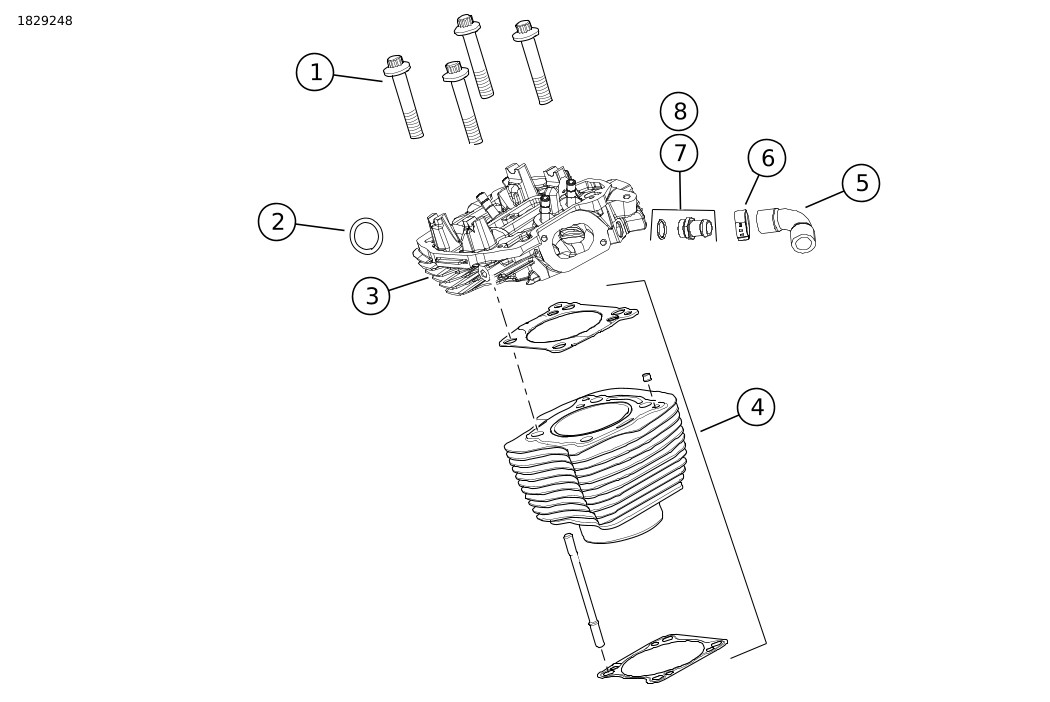

图1。套件内容： 131/135汽缸头和汽缸

表2。套件内容： 131/135汽缸头和汽缸

在安装或拆卸车辆物件之前，请确认套件中的所有内容物都齐全。
项目	数量	描述	零件编号	注意
1	8	凸缘螺母	10200303
2	2	排气管密封垫	65324-83B
3	1	汽缸头套件，黑色花岗岩	16501059	仅限92500099套件
3	1	汽缸头套件，黑色	16501060	仅限92500100套件
4	1	汽缸套件，黑色花岗岩	16800404	仅限92500099套件
4	1	汽缸套件，黑色	16800407	仅限92500100套件
5	1	软管	26900305
6	4	夹具、软管	10800212
7	1	接头	62800067	包括O形环11900197

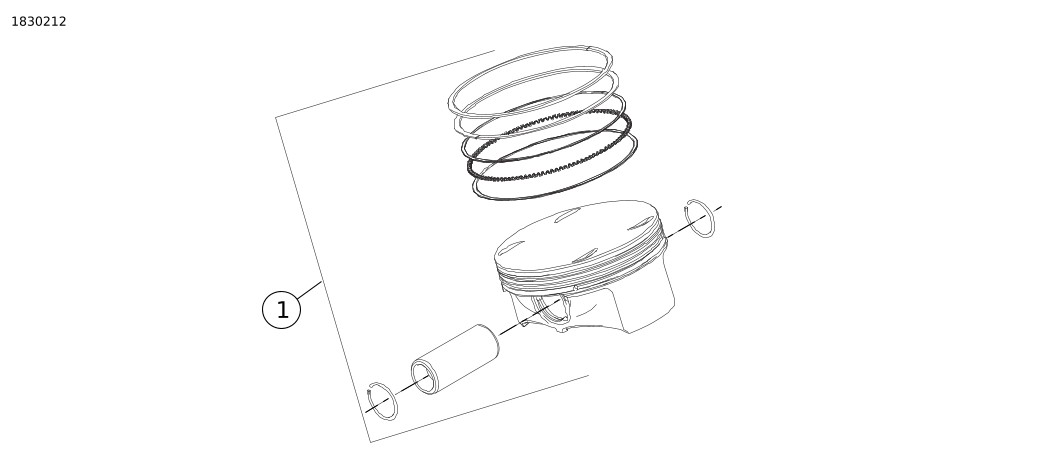

图2。套件内容： 131/135活塞

表3。套件内容： 131/135汽缸头和汽缸

在安装或拆卸车辆物件之前，请确认套件中的所有内容物都齐全。
项目	数量	描述	零件编号	注意
1	1	活塞套件，135	21900164A	仅限92500099套件
1	1	活塞套件，131	21900169	仅限92500100套件
2	2	活塞环组	22000126
3	4	簧环	22097-99
4	2	活塞销	22558-07

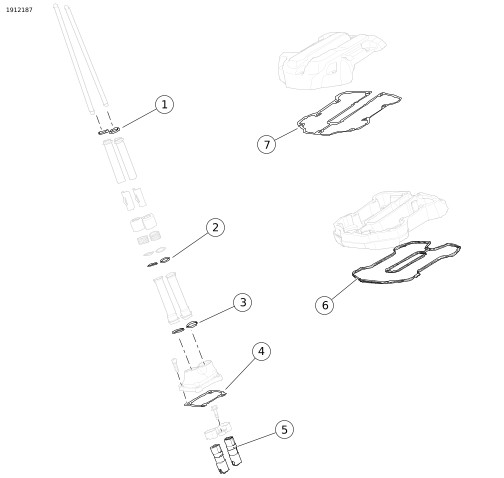

图3。套件内容： 131/135阀门机件

表4。套件内容： 131/135阀门机件

在安装或拆卸车辆物件之前，请确认套件中的所有内容物都齐全。
项目	数量	描述	零件编号	注意
1	4	O形环	11293
2	4	O形环	11132A
3	4	O形环	11145A
4	2	挺杆护盖密封垫	25700362A
5	1	挺杆套件	18572-13
6	2	摇臂罩下部密封垫	25700425A
7	2	摇臂罩上部密封垫	25700372B

图4。套件内容： 131/135凸轮轴室部件

表5。套件内容： 131/135凸轮轴室部件

	在安装或拆卸车辆物件之前，请确认套件中的所有内容物都齐全。
	项目	数量	描述	零件编号	注意
	1	1	徽章，135，Stage IV	14102079	仅限92500099套件
	1	1	徽章，131，Stage IV	14102078	仅限92500100套件
	2	1	密封垫，凸轮轴盖	25700370A
	3	1	O形环	11900103
	4	1	凸轮轴，SE8-550	25400432
	5	1	油泵套件	62400264	仅限92500099套件
	6	1	O形环	11293	油泵套管
套件中包括但未显示的项目
		1	Screamin Eagle 68毫米节气门体	27300194
		1	Screamin Eagle 68毫米进气歧管	27300218
		1	Screamin Eagle大流量喷油器套件	27400067
		1	排气总管	65600177

概述

车型

关于车型适配信息，参见零件与附件 (P&A) 零售目录或 www.harley-davidson.com 的零件与附件部分。

确定使用的是最新版的说明书。获取方法： h-d.com/isheets

请联系哈雷戴维森客户支持中心，电话：1-800-258-2464（仅美国）或1-414-343-4056。

安装要求

警告

骑手和乘客的安全取决于此套件的正确安装。采用相关维修手册程序。如果您没有能力执行此程序或者没有正确的工具，可请哈雷戴维森经销商执行此安装。此套件安装不当可能造成死亡或重伤。 (00333b)

注意

此说明书引用了维修手册信息。此安装需要该年款和车型摩托车维修手册，可从下列渠道获得：

这些项目在您当地的哈雷戴维森经销商店有售。

准备

拆卸

注意

提供以下步骤以作为过程的概述。遵循维修手册中的程序。

安装

注意

提供以下步骤以作为过程的概述。遵循维修手册中的程序。

1.	安装机油泵。
2.	将新的凸轮轴安装到发动机中。
3.	组装凸轮板和凸轮轴传动装置。
4.	检查确认凸轮轴至曲轴正时标记已正确对准。
5.	安装新的挺杆、防旋转装置、新的挺杆护盖密封垫和挺杆护盖。
6.	安装套件中提供的新活塞和新气缸。遵照随活塞和汽缸套件提供的说明书进行操作。注意此套件使用特殊的汽缸头拧紧顺序。
7.	使用套件中随附的新凸缘螺母安装新的汽缸头。遵照随汽缸头套件提供的说明书进行操作。
8.	安装推杆管和推杆新O形环。
9.	活塞在动力冲程处大约下止点 (BDC) 时，安装摇臂。
10.	交替拧紧螺丝，均衡拉动摇杆轴向下移动。
11.	安装摇杆罩。
12.	检查确认凸轮轴至曲轴正时标记已正确对准。
13.	安装凸轮盖和套件中的新密封垫。
14.	准备新的进气模块以备安装。请参阅进气模块随附的说明书。
15.	安装新的大流量燃油喷射器。
16.	安装新的进气模块。
17.	将冷却剂软管连接到汽缸头。注意旅行车型需要使用套件中提供的新排气总管或带Street Cannon消声器的Screamin' Eagle大流量排气系统。
18.	安装排气系统。
19.	安装空气滤清器组件。请参阅单独购买的 SE 大流量空气滤清器套件随附的说明书。

完成

1.	安装燃油箱。参见维修手册。
2.	安装主保险丝。参见维修手册。
3.	带中心位置散热器的液冷式汽缸头：加注冷却剂系统并清除空气。参见维修手册。
4.	安装座椅。安装好座椅之后向上拉动座椅，确保固定牢靠。参见维修手册。
5.	使用针对该配置的正确校准对 ECM 进行校准。请咨询经销商获取详细信息。
6.	骑行摩托车，直至发动机处于正常的工作温度。重复数次以检查确认其运行正常。
7.	请参阅车主手册，了解磨合骑行规则。
