SCREAMIN EAGLE MILWAUKEE EIGHT 131/135 STAGE IV キット
941003602024-07-11
一般情報
表1。 一般的な情報
キット | 推奨ツール | スキルレベル(1) |
|---|---|---|
92500099、92500100 | セーフティグラス、トルクレンチ、 Digital Technician II (DT II) 、H-D特殊ツール |  |
(1) DTIIとディーラーでのインストールが必要
キット内容

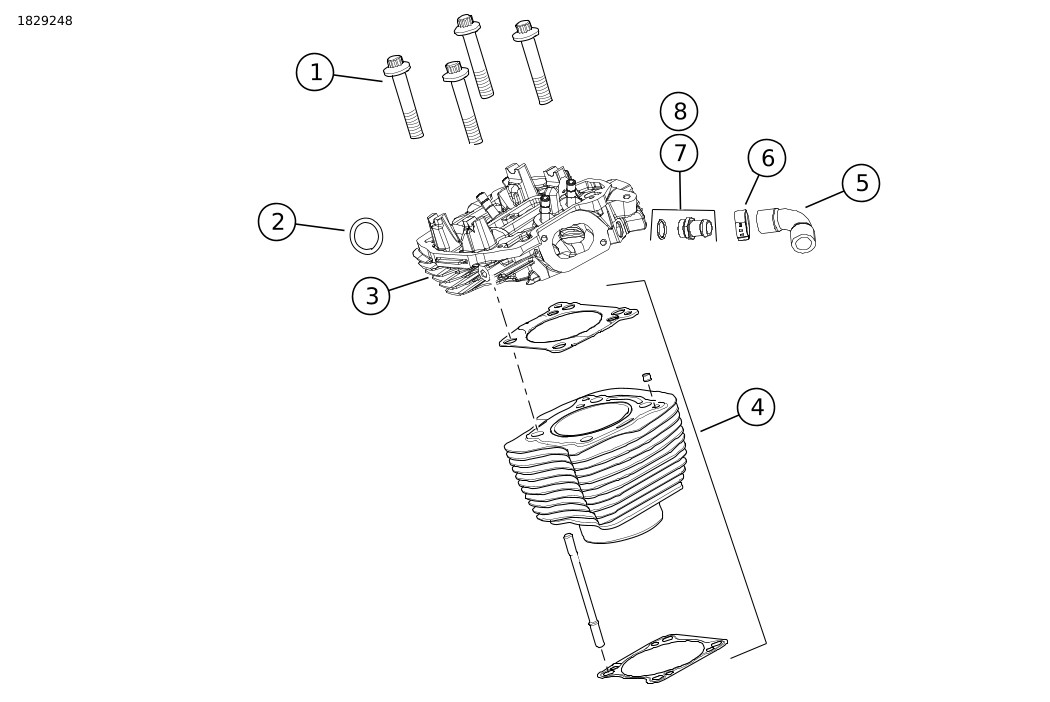

図1。 キット内容: 131/135 シリンダーヘッドおよびシリンダー
表2。 キット内容: 131/135 シリンダーヘッドおよびシリンダー
 | キットにすべての必用なものが入っていることを、車両にアイテムを取り付けたり、取り外したりする前に確認します。 | ||||
|---|---|---|---|---|---|
アイテム | 数量 | 説明 | 部品番号 | 注記: | |
 | 1 | 8 | フランジナット | 10200303 | |
| 2 | 2 | エキゾーストガスケット | 65324-83B | |
| 3 | 1 | シリンダーヘッドキット、ブラックグラナイト | 16501059 | 92500099キットのみ |
| シリンダーヘッドキット、ブラック | 16501060 | 92500100キットのみ | ||
| 4 | 1 | シリンダーキット、ブラックグラナイト | 16800404 | 92500099キットのみ |
| シリンダーキット、ブラック | 16800407 | 92500100キットのみ | ||
| 5 | 1 | ホース | 26900305 | |
| 6 | 4 | クランプ、ホース | 10800212 | |
| 7 | 1 | フィッティング | 62800067 | Oリング11900197を含む |

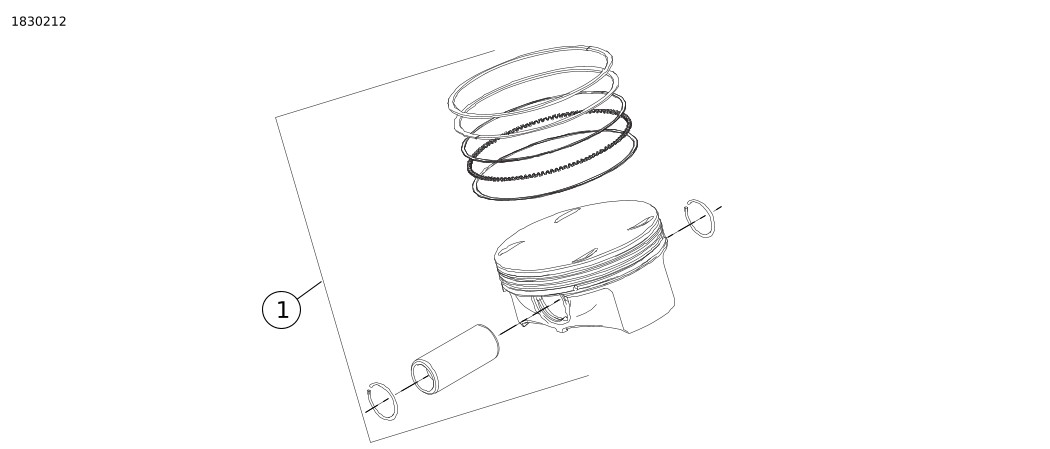

図2。 キット内容: 131/135 ピストン
表3。 キット内容: 131/135 シリンダーヘッドおよびシリンダー
| キットにすべての必用なものが入っていることを、車両にアイテムを取り付けたり、取り外したりする前に確認します。 | ||||
|---|---|---|---|---|---|
アイテム | 数量 | 説明 | 部品番号 | 注記: | |
| 1 | 1 | ピストンキット、135 | 21900164A | 92500099キットのみ |
| 1 | ピストンキット、131 | 21900169 | 92500100キットのみ | |
| 2 | 2 | ピストンリングセット | 22000126 | |
| 3 | 4 | サークリップ | 22097-99 | |
| 4 | 2 | ピストンピン | 22558-07 | |

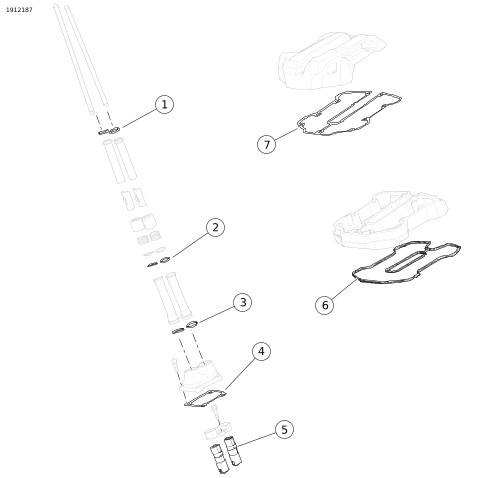

図3。 キット内容: 131/135 バルブトレイン
表4。 キット内容: 131/135 バルブトレイン
| キットにすべての必用なものが入っていることを、車両にアイテムを取り付けたり、取り外したりする前に確認します。 | ||||
|---|---|---|---|---|---|
アイテム | 数量 | 説明 | 部品番号 | 注記: | |
| 1 | 4 | Oリング | 11293 | |
| 2 | 4 | Oリング | 11132A | |
| 3 | 4 | Oリング | 11145A | |
| 4 | 2 | ガスケット、リフターカバー | 25700362A | |
| 5 | 1 | リフターキット | 18572-13 | |
| 6 | 2 | ガスケット、ロアロッカーカバー | 25700425A | |
| 7 | 2 | ガスケット、アッパーロッカーカバー | 25700372B | |
図4。 キット内容: 131/135カムシャフトチェストコンポーネント
表5。 キット内容: 131/135カムシャフトチェストコンポーネント
| キットにすべての必用なものが入っていることを、車両にアイテムを取り付けたり、取り外したりする前に確認します。 | ||||
|---|---|---|---|---|---|
アイテム | 数量 | 説明 | 部品番号 | 注記: | |
| 1 | 1 | Medallion、135、ステージIV | 14102079 | 92500099キットのみ |
| 1 | Medallion、131、ステージIV | 14102078 | 92500100キットのみ | |
| 2 | 1 | ガスケット、カムシャフトカバー | 25700370A | |
| 3 | 1 | Oリング | 11900103 | |
| 4 | 1 | カムシャフト、SE8-550 | 25400432 | |
| 5 | 1 | オイルポンプキット | 62400264 | 92500099キットのみ |
| 6 | 1 | Oリング | 11293 | オイルポンプスピゴット |
キットには含まれているが図中に表示していない品目 | |||||
| 1 | Screamin Eagle 68mmスロットルボディ | 27300194 | ||
| 1 | Screamin Eagle 68mm インテークマニホールド | 27300218 | ||
| 1 | Screamin Eagle ハイフローインジェクターキット | 27400067 | ||
| 1 | エキゾーストヘッダー | 65600177 | ||
概略
適合モデル
各モデルへの適合性については、 パーツ&アクセサリー (P&A) リテールカタログ、または www.harley-davidson.com のパーツ＆アクセサリーセクションを参照してださい。
最新版の取り扱い説明書を使用していることを確認してください。 以下から利用可能です: h-d.com/isheets
ハーレーダビッドソン社のカスタマーサポートセンター(1-800-258-2464 (米国内のみ)または1-414-343-4056)にお問い合わせください。
取り付け要件
警告ライダーおよびパッセンジャーの安全を守るため、キットは正しく装着してください。 サービスマニュアルを参照しながら、適切な手順に従ってください。 自分で作業を行うことが難しい場合、または適切な工具を持っていない場合は、最寄りのハーレーダビッドソン正規販売網店に取り付けを依頼してください。 本キットを正しく取り付けないと死亡したり重傷を負うおそれがあります。 (00333b)
注記
この取り扱い説明書はサービスマニュアルの記載情報を参照しています。 この取り付け作業には、車両の年式およびモデルに対応したサービスマニュアルが必要で、以下より入手することができます。
- ハーレーダビッドソンのディーラー。
- H-Dサービスインフォメーションポータル。2001年以降のほとんどのモデルのマニュアルを、サブスクリプションベースで利用可能。 詳細については、 「サブスクリプションに関するよくある質問」 を参照してください。
- キットを使用するには、 電子制御モジュール (ECM) の再調整が必要です。 ハーレーダビッドソン正規販売網店にお問い合わせください。
これらのアイテムは、ハーレーダビッドソン ジャパン正規販売網店で入手いただけます。
準備
| 1. | 車両を直立にします。 サービスマニュアルを参照してください。 | |
| 2. | セキュリティシステムを作動解除します。 サービスマニュアルを参照してください。 | |
| 3. | シートを取り外します。 サービスマニュアルを参照してください。 | |
| 4. | メインヒューズを取り外します。 サービスマニュアルを参照してください。 | |
| 5. | フューエルタンクを取り外します。 サービスマニュアルを参照してください。 | |
| 6. | センターポジションラジエーター付き液冷式シリンダーヘッド： クーラントシステムからフルードを抜き出します。 |
取り外し
注記
次の手順は、プロセスの概略です。 サービスマニュアルの手順に従ってください。
| 1. | エアクリーナーアッセンブリーを取り外します。 | |
| 2. | エキゾーストシステムを取り外します。 | |
| 3. | インダクションモジュールを取り外します。 | |
| 4. | シリンダーヘッドからハーネス接続部の接続を外します。 | |
| 5. | クーラントホースをシリンダーヘッドから外します。 | |
| 6. | ロッカーカバー、ロッカーアーム、プッシュロッド、プッシュロッドチューブを取り外します。 | |
| 7. | シリンダーヘッド、シリンダー、ピストンを取り外します。 | |
| 8. | リフターカバー、回転防止デバイス、リフターを取り外します。 | |
| 9. | カムカバー、カムプレート、カムシャフトを取り外します。 |
取り付け
注記
次の手順は、プロセスの概略です。 サービスマニュアルの手順に従ってください。
| 1. | オイルポンプを取り付ける。 | |
| 2. | エンジンに新しいカムシャフトを取り付けます。 | |
| 3. | カムプレートとカムシャフトドライブを組み立てます。 | |
| 4. | カムシャフトとクランクシャフトの各タイミングマークの位置が正しく揃っていることを確認します。 | |
| 5. | 新しいリフター、回転防止デバイス、新しいリフターカバーガスケットおよびリフターカバーを取り付けます。 | |
| 6. | キット付属の新しいピストンと新しいシリンダーを取り付けます。 ピストン/シリンダーキットに付属している説明書の指示に従います。 注記 ヘッドの締め付け順は、このキット専用のものです。 | |
| 7. | キット付属の新しいフランジナットを使って新しいシリンダーヘッドを取り付けます。 シリンダーヘッド付属の説明書に従います。 | |
| 8. | プッシュロッドチューブとプッシュロッド新しいOリングを取り付けます。 | |
| 9. | パワーストロークで約 下死点 (BDC) のピストンを使用して、ロッカーアームを取り付けます。 | |
| 10. | ロッカーシャフトが下に均等に引っ張られるよう、各スクリューを交互に締め付ける。 | |
| 11. | ロアロッカーカバーを取り付けます。 | |
| 12. | カムシャフトとクランクシャフトの各タイミングマークの位置が正しく揃っていることを確認します。 | |
| 13. | カムカバーと、キットにある 新品の ガスケットを取り付けます。 | |
| 14. | 新しいインダクションモジュールを取り付ける準備をします。 インダクションモジュール付属の説明書を参照してください。 | |
| 15. | 新しいハイフローフューエルインジェクターを取り付けます。 | |
| 16. | 新しいインダクションモジュールを取り付けます。 | |
| 17. | クーラントホースをシリンダーヘッドに取り付けます。 注記 ツーリングモデルでは、キットに含まれる新しい排気ヘッダー、またはストリートキャノンマフラー付きScreamin' Eagleハイフローエキゾーストシステムを使用する必要があります。 | |
| 18. | エキゾーストシステムを取り付けます。 | |
| 19. | エアクリーナーアッセンブリーを取り付けます。 別売の、ハイフロータイプSEエアクリーナーキットの手順書を参照してください。 |
完成
| 1. | フューエルタンクを取り付けます。 サービスマニュアルを参照してください。 | |
| 2. | メインヒューズを取り付ける。 サービスマニュアルを参照してください。 | |
| 3. | センターポジションラジエーター付き液冷式シリンダーヘッド： クーラントシステムを充填し、エア抜きをします。 サービスマニュアルを参照してください。 | |
| 4. | シートを取り付けます。 シートを取り付けたら、シートを上に引っ張って、固定されているか確認します。 サービスマニュアルを参照してください。 | |
| 5. | ECM に、設定に適したキャリブレーションを実施します。 詳細については、販売店にお問い合わせください。 | |
| 6. | エンジンが通常作動温度になるまで車両を走行させます。 適切な作動を確認するために何度か繰り返します。 | |
| 7. | ならし運転のルールについては、オーナーズマニュアルを参照してください。 |
