SCREAMIN EAGLE MILWAUKEE-EIGHT 131/135 STAGE IV-SETT

941003602024-07-11

GENERELL INFORMASJON

Tabell 1. Generell informasjon

Sett	Anbefalte verktøy	Ferdighetsnivå⁽¹⁾
92500099, 92500100	Vernebriller, momentnøkkel, Digital Technician II (DT II) , H-D-spesialverktøy

(1) DTII og forhandlerinstallasjon kreves

SETTETS INNHOLD

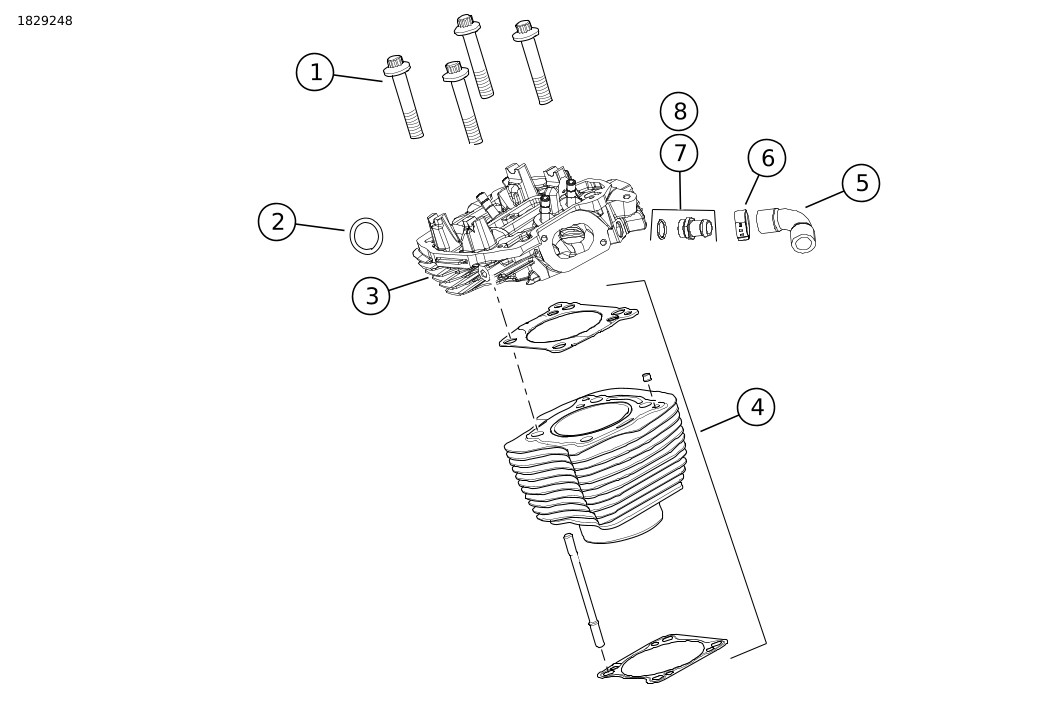

Figur 1. Settets innhold: 131/135-topplokk og -sylinder

Tabell 2. Settets innhold: 131/135-topplokk og -sylinder

Kontroller at alt innholdet er med i settet før du begynner å montere eller fjerne deler fra kjøretøyet.
Element	Mengde	Beskrivelse	Delenr.	Merknader
1	8	Flensmutter	10200303
2	2	Eksospakning	65324-83B
3	1	Topplokksett, black granite	16501059	Bare 92500099-sett
3	1	Topplokksett, black	16501060	Bare 92500100-sett
4	1	Sylindersett, black granite	16800404	Bare 92500099-sett
4	1	Sylindersett, black	16800407	Bare 92500100-sett
5	1	Slange	26900305
6	4	Klemme, slange	10800212
7	1	Armatur	62800067	Inkluderer O-ring 11900197

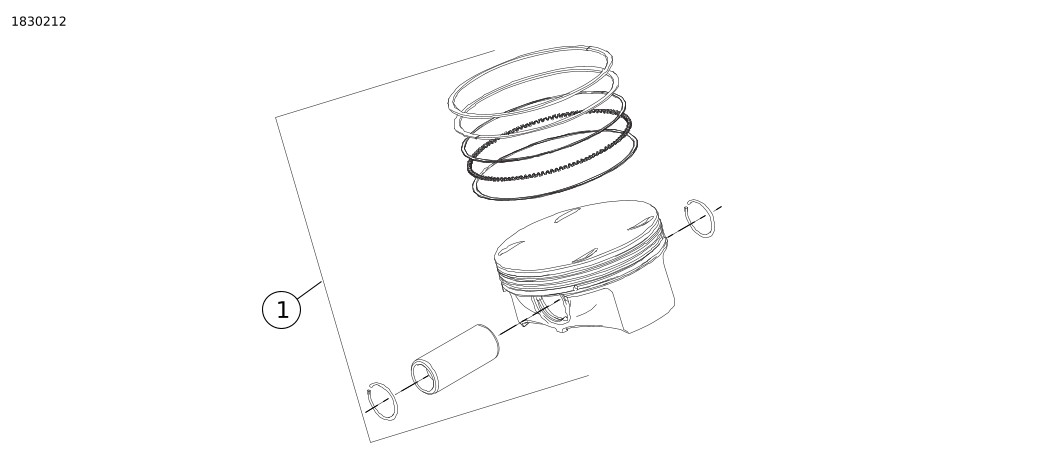

Figur 2. Settets innhold: 131/135-stempler

Tabell 3. Settets innhold: 131/135-topplokk og -sylinder

Kontroller at alt innholdet er med i settet før du begynner å montere eller fjerne deler fra kjøretøyet.
Element	Mengde	Beskrivelse	Delenr.	Merknader
1	1	Stempelsett, 135	21900164A	Bare 92500099-sett
1	1	Stempelsett, 131	21900169	Bare 92500100-sett
2	2	Stempelringsett	22000126
3	4	Sirkelklips	22097-99
4	2	Stempelpinne	22558-07

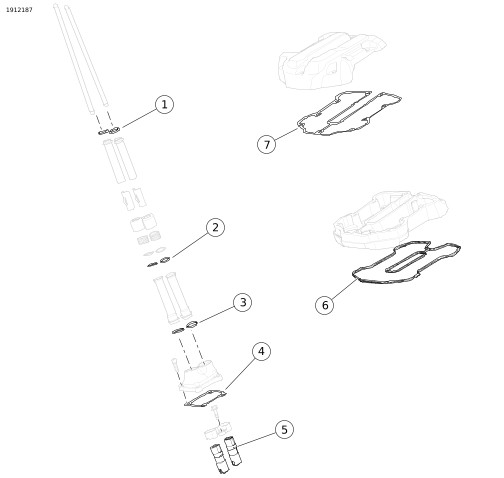

Figur 3. Settets innhold: 131/135-ventilsystem

Tabell 4. Settets innhold: 131/135-ventilsystem

Kontroller at alt innholdet er med i settet før du begynner å montere eller fjerne deler fra kjøretøyet.
Element	Mengde	Beskrivelse	Delenr.	Merknader
1	4	O-ring	11293
2	4	O-ring	11132A
3	4	O-ring	11145A
4	2	Pakning, løfterdeksel	25700362A
5	1	Løftersett	18572-13
6	2	Pakning, nedre vippedeksel	25700425A
7	2	Pakning, øvre vippedeksel	25700372B

Figur 4. Settets innhold: 131/135-kamakselkomponenter

Tabell 5. Settets innhold: 131/135-kamakselkomponenter

	Kontroller at alt innholdet er med i settet før du begynner å montere eller fjerne deler fra kjøretøyet.
	Element	Mengde	Beskrivelse	Delenr.	Merknader
	1	1	Medaljong, 135, Stage IV	14102079	Bare 92500099-sett
	1	1	Medaljong, 131, Stage IV	14102078	Bare 92500100-sett
	2	1	Pakning, kamakseldeksel	25700370A
	3	1	O-ring	11900103
	4	1	Kamaksel, SE8-550	25400432
	5	1	Oljepumpesett	62400264	Bare 92500099-sett
	6	1	O-ring	11293	Oljepumpekran
Elementer som er inkludert i settet, men ikke vist
		1	Screamin' Eagle 68 mm gasspjeldhus	27300194
		1	Screamin Eagle 68 mm inntaksmanifold	27300218
		1	Screamin' Eagle-injektorsett for høy gjennomstrømning	27400067
		1	Eksoshode	65600177

GENERELT

Modeller

Hvis du trenger informasjon om montering for forskjellige modeller, kan du lese Deler og tilbehør (Høyttalersystem) -detaljhandelkatalogen eller Parts and Accessories-delen (Deler og tilbehør) på www.harley-davidson.com .

Kontroller at du bruker nyeste versjon av instruksjonsarket. Du finner dette her: h-d.com/isheets

Kontakt Harley-Davidson Customer Support Center på 1-800-258-2464 (kun i USA) eller 1-414-343-4056.

Installasjonskrav

ADVARSEL

Føreren og passasjerens sikkerhet avhenger av korrekt montering av dette settet. Bruk de passende prosedyrene i servicehåndboken. Hvis du ikke er i stand til å utføre prosedyren eller ikke har de nødvendige verktøyene, bør du få en Harley-Davidson-forhandler til å utføre monteringen. Feilaktig montering av dette settet kan utgjøre en fare for liv og helse. (00333b)

MERK

Dette instruksjonsbladet viser til informasjon i servicehåndboken. En servicehåndbok for denne motorsykkelmodellen/årsmodellen kreves for denne monteringen. Du kan skaffe en på følgende steder:

En Harley-Davidson-forhandler.
H-D Service-informasjonsportalen, en abonnementsbasert tjeneste tilgjengelig for de fleste modeller fra 2001 og senere. Hvis du vil vite mer, kan du lese listen med vanlige spørsmål og svar om abonnementer .

Disse artiklene er tilgjengelig hos din lokale Harley-Davidson-forhandler.

Settet krever ny kalibrering av Elektronisk kontrollmodul (ECM) . Ta kontakt med en Harley-Davidson-forhandler.

KLARGJØRE

1.	Sett motorsykkelen i oppreist stilling. Se servicehåndboken.
2.	Deaktiver sikkerhetssystemet. Se servicehåndboken.
3.	Ta av setet. Se servicehåndboken.
4.	Ta ut hovedsikringen. Se servicehåndboken.
5.	Fjern drivstofftanken. Se servicehåndboken.
6.	Væskekjølte topplokk med radiator i senterposisjon: Tøm kjølevæskesystem.

FJERN

MERK

Følgende trinn angis som en skisse av prosessen. Følg fremgangsmåten i servicehåndboken.

1.	Fjern luftfilteret.
2.	Fjern eksossystemet.
3.	Fjern induksjonsmodulen.
4.	Koble fra ledningssatskoblingene fra sylinderhodet.
5.	Koble kjølevæskeslangene fra topplokkene.
6.	Fjern vippedeksler, vippearmer, ventilstøtstenger og rør for ventilstøtstenger.
7.	Fjern sylinderhoder, sylinder og stempler.
8.	Fjern løfterdeksler, antirotasjonsenheter og løftere.
9.	Fjern kamakseldeksel, kamakselplaten og kamakselen.

MONTER

MERK

Følgende trinn angis som en skisse av prosessen. Følg fremgangsmåten i servicehåndboken.

1.	Monter oljepumpen.
2.	Monter den nye kamakselen i motoren.
3.	Sett sammen kamakselplaten og kamakselen.
4.	Kontroller at kamakselen er riktig justert etter veivakselens dødpunktmerker.
5.	Monter de nye løfterne, antirotasjonsenheten, de nye dekselpakningene og løfterdekslene.
6.	Installer new stempler og new sylindere som følger med i settet. Følg instruksjonene som følger med stempel og sylinder-settet. MERK Dette settet må monteres med en spesiell momentsekvens.
7.	Monter de de nye sylinderhodene med de nye flensmutterne som følger med settet. Følg instruksjonene som følger med sylinderhodesettet.
8.	Monter trykkstangrør og trykkstang med nye O-ringer.
9.	Når stempelet er omtrent Nederst helt i senter (BDC) på arbeidsslag, monterer du vippearmene.
10.	Trekk til skruene vekselvis for å trekke vippearmakselen jevnt ned.
11.	Monter vippedeksler.
12.	Kontroller at kamakselen er riktig justert etter veivakselens dødpunktmerker.
13.	Monter kamakseldekselet og den nye pakningen som følger med i settet.
14.	Klargjør den nye induksjonsmodulen for montering. Les instruksjonene som følger med induksjonsmodulen.
15.	Monter de nye drivstoffinnsprøytningsdysene med høy gjennomstrømning.
16.	Monbter den nye induksjonsmodulen.
17.	Koble kjølevæskeslangene til topplokkene. MERK Touring-modeller krever bruk av den nye fremre delen av eksosrøret i settet eller Screamin' Eagle High-Flow-eksosanlegg med Street Cannon-potter.
18.	Monter eksossystem.
19.	Monter luftfilterenhet. Les instruksjonsarket som følger med separat kjøpt SE-luftfiltersett med høy gjennomstrømning.

FERDIG

1.	Monter drivstofftanken. Se servicehåndboken.
2.	Installer hovedsikringen. Se servicehåndboken.
3.	Væskekjølte topplokk med radiator i senterposisjon: Fyll kjølevæskesystemet og fjern luft. Se servicehåndboken.
4.	Monter setet. Når du har montert setet, drar du det oppover for å kontrollere at det er festet. Se servicehåndboken.
5.	Kalibrer ECM på nytt med korrekt kalibrering for konfigurasjonen. Spør forhandleren for å få mer informasjon.
6.	Kjør motorsykkelen til motoren har normal driftstemperatur. Gjenta flere ganger for å bekrefte korrekt drift.
7.	Les i brukerhåndboken under REGLER FOR INNKJØRING.
