SCREAMIN' EAGLE MILWAUKEE-EIGHT 135 BESZERELÉSRE KÉSZ MOTOR
941004462024-01-23
ÁLTALÁNOS TUDNIVALÓK
Táblázat 1. Általános információk
Készletek | Javasolt szerszámok | Nehézségi szint(1) |
|---|---|---|
16200759, 16200760, 16200767, 16200937 | Védőszemüvegek, nyomatékkulcs, Digital Technician II (DT II), H-D speciális szerszámai |  |
(1) DTII és márkakereskedői telepítés szükséges
A KÉSZLET TARTALMA
Ábra 1. Screamin' Eagle Milwaukee-Eight 135 beszerelésre kész motor
Táblázat 2. Screamin' Eagle Milwaukee-Eight 135 beszerelésre kész motor
 | Ellenőrizze, hogy mindent megtalál-e a készletben, mielőtt a járműre alkatrészeket szerelne vagy alkatrészeket távolítana el róla. | ||||
|---|---|---|---|---|---|
Tétel | Menny. | Leírás | Part No. | Megjegyzések | |
 | 1 | 1 | Motor összeszerelése | 16200759, 16200760, 16200767, 16200937 | |
| 2 | 1 | Screamin Eagle nagy áramlású befecskendezőkészlet | 27400067 | |
| 3 | 1 | Screamin Eagle 68 mm-es fojtószelepház-készlet | 27300194 | |
| 4 | 1 | 68 mm-es CNC portolt szívócsatorna | 27300217 | |
Ábra 2. Screamin' Eagle Milwaukee-Eight 135 hengerfejek
Táblázat 3. Screamin' Eagle Milwaukee-Eight 135 hengerfejek
| Ellenőrizze, hogy mindent megtalál-e a készletben, mielőtt a járműre alkatrészeket szerelne vagy alkatrészeket távolítana el róla. | ||||
|---|---|---|---|---|---|
Tétel | Menny. | Leírás | Part No. | Megjegyzések | |
| 1 | 2 | Automatikus kompressziócsökkentés | 18400073B | |
| 2 | 8 | Peremes anya | 10200303 | |
| 3 | 16 | Tartó, szelep | Külön nem kapható | |
| 4 | 8 | Perem, szeleprugó | Külön nem kapható | |
| 5 | 8 | Szeleprugó | Külön nem kapható | |
| 6 | 8 | Szeleptömítés | Külön nem kapható | |
| 7 | 1 | Hengerfej szerelvény, hátsó, fekete gránit | 16501088 | |
| 1 | Hengerfej szerelvény, első, fekete gránit | 16501086 | ||
| 1 | Hengerfej szerelvény, hátsó, fekete | 16501087 | ||
| 1 | Hengerfej szerelvény, első, fekete | 16501085 | ||
| 8 | 2 | Kipufogószelep, 34 mm | 18000057 | |
| 9 | 2 | Szívószelep, 42 mm | 18000056 | |
| 10 | 4 | Csavar, félgömbfejű, TORX | 68120-00 | |
| 11 | 2 | Embléma, 135 | 14102009 | |
| 12 | 4 | Tartócsap, kipufogónyílás | 10900015A | |
Feltüntetett, de a készletben tartozékként nem szereplő alkatrészek | |||||
| A | Szeleprugó készlet Screamin’ Eagle | 18100080 | ||
Ábra 3. Screamin' Eagle Milwaukee-Eight 135 dugattyúk
Táblázat 4. Screamin' Eagle Milwaukee-Eight 135 dugattyúk
| Ellenőrizze, hogy mindent megtalál-e a készletben, mielőtt a járműre alkatrészeket szerelne vagy alkatrészeket távolítana el róla. | ||||
|---|---|---|---|---|---|
Tétel | Menny. | Leírás | Part No. | Megjegyzések | |
| 1 | 1 | Dugattyúkészlet, első és hátsó (tartalmazza a 2-4. tételt) | 21900164A | |
| 2 | 2 | Dugattyúgyűrű-készlet, standard | 22000126 | |
| 3 | 4 | Biztosítógyűrű, dugattyúcsapszeg | 22097-99 | |
| 4 | 2 | Dugattyúcsapszeg | 22310-10 | |
Ábra 4. Screamin' Eagle Milwaukee-Eight 135 hengerek
Táblázat 5. Screamin' Eagle Milwaukee-Eight 135 hengerek
| Ellenőrizze, hogy mindent megtalál-e a készletben, mielőtt a járműre alkatrészeket szerelne vagy alkatrészeket távolítana el róla. | ||||
|---|---|---|---|---|---|
Tétel | Menny. | Leírás | Part No. | Megjegyzések | |
| 1 | 2 | Screamin Eagle hengerkészlet, 4.310 hüvelyk, első és hátsó hengerek, fekete gránit (tartalmazza a 2-4. tételt) | 16800404 | |
| 2 | Screamin Eagle hengerkészlet, 4.310 hüvelyk, első és hátsó hengerek, fekete (tartalmazza a 2-4. tételt) | 16800407 | ||
| 2 | 4 | Illesztőszeg, gyűrű | 16589-99A | |
| 3 | 2 | Tömítés, hengeralap | 16500332A | |
| 4 | 2 | Tömítés, hengeralap | †16500657A | |

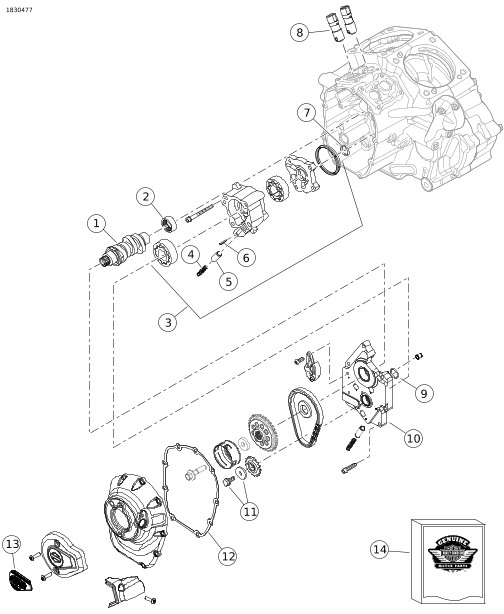

Ábra 5. Screamin' Eagle Milwaukee-Eight 135 vezérműtengely-ház alkatrészek
Táblázat 6. Screamin' Eagle Milwaukee-Eight 135 vezérműtengely-ház alkatrészek
| Ellenőrizze, hogy mindent megtalál-e a készletben, mielőtt a járműre alkatrészeket szerelne vagy alkatrészeket távolítana el róla. | ||||
|---|---|---|---|---|---|
Tétel | Menny. | Leírás | Part No. | Megjegyzések | |
| 1 | 1 | Vezérműtengely készlet, SE8-550 | 25400432 | |
| 2 | 1 | Tűcsapágy szett, vezérműtengely | 24018-10 | |
| 3 | 1 | Olajpumpa összeszerelése | 92400278 | |
| 4 | 1 | Rugó, nyomáscsökkentő szelep | 26210-99 | |
| 5 | 1 | Nyomáscsökkentő szelep, olajszivattyú megkerülőszelep | 26400-82B | |
| 6 | 1 | Illesztőszeg | 601 | |
| 7 | 1 | O-gyűrű | 11293 | |
| 8 | 4 | Hidraulikus szelepemelő tőkék | 18572-13 | |
| 9 | 1 | O-gyűrű | 11900103 | |
| 10 | 1 | Vezérműtengely lemez egység | 25400419 | |
| 11 | 1 | Rögzítő készlet | 25566-06 | |
| 12 | 1 | Tömítés, vezérműtengely-fedél | 25700370 | |
| 13 | 1 | Embléma, 131, IV. fokozat | 14102009 | |
| 14 | 1 | Tömítés készlet | 25700731 | |
ÁLTALÁNOS TUDNIVALÓK
Modellek
A felszereléssel kapcsolatos tájékoztatásért lásd a Alkatrészek és tartozékok (P&A) kiskereskedelmi katalógust vagy a www.harley-davidson.com Parts and Accessories (alkatrészek és tartozékok) részét.
Győződjön meg arról, hogy az útmutatólap legfrissebb verzióját használja. Ez itt érhető el: h-d.com/isheets
A Harley-Davidson ügyfélszolgálati központja az 1-414-343-4056-os, illetve (csak az USA-ban) az 1-800-258-2464-es telefonszámon érhető el.
Szerelési követelmények
FIGYELEMA motoros és az utas biztonsága a készlet megfelelő beszerelésétől függ. Alkalmazza a szervizkézikönyvben ismertetett megfelelő eljárást. Ha nem áll módjában elvégezni az eljárást, vagy ha nem rendelkezik a megfelelő szerszámokkal, akkor a beszerelést végeztesse el Harley-Davidson-márkakereskedésben. A készlet nem megfelelő módon való beszerelése súlyos, akár végzetes személyi sérülést is okozhat. (00333b)
MEGJEGYZÉS
Ez az útmutatólap a szervizkézikönyv információin alapul. A szereléshez az adott évjáratú és modellű motorkerékpár szervizkönyve szükséges. Ezt innen tudod beszerezni:
- Egy Harley-Davidson-márkakereskedéstől.
- A H-D szervizinformációs portálján, amely előfizetéses hozzáférést biztosít a legtöbb 2001-es és újabb modellhez. További információkért nézd meg az előfizetésekhez kapcsolódó gyakori kérdéseket .
- A készlet Elektronikus vezérlőmodul (ECM) újrakalibrálást igényel. Forduljon egy Harley-Davidson-márkakereskedéshez.
- A megfelelőség fenntartásához szükség lehet a kipufogófej (cikkszám: 65600177) külön megvásárlására. Forduljon Harley-Davidson-márkakereskedéshez.
- A Milwaukee-eight járművekben használt 10 lamellás kuplungrásegítő és csúszókuplung megfelelő kapacitással rendelkezik ahhoz, hogy ez a készlet a legtöbb applikációhoz használható legyen. Csak akkor szereljen be nagyobb kapacitású rugókat, ha csúszik a kuplung. A nagyobb kapacitású rugók megnövelik a tengelykapcsoló kar erejét.
Az alkatrészek a helyi Harley-Davidson-márkakereskedőtől szerezhetők be.
ELŐKÉSZÜLETEK
| 1. | Állítsa álló helyzetbe a motorkerékpárt. Lásd a szervizkézikönyvet. | |
| 2. | Hatástalanítsa a riasztórendszert. Lásd a szervizkézikönyvet. | |
| 3. | Vegye le az ülést. Lásd a szervizkézikönyvet. | |
| 4. | Vegye ki a főbiztosítékot. Lásd a szervizkézikönyvet. | |
| 5. | Távolítsa el az üzemanyagtartályt. Lásd a szervizkézikönyvet. | |
| 6. | Folyadékhűtéses hengerfejek középső hűtővel: Ürítsd le a hűtőrendszert. Lásd a szervizkézikönyvet. |
ELTÁVOLÍTÁS
| 1. | Távolítsa el a motort a vázról. Lásd: a szervizkézikönyv MOTOR című része. |
BESZERELÉS
| 1. | A motor beszerelése előtt győződjön meg arról, hogy az olajellátó rendszer teljesen törmelék- és szennyezésmentes. Öblíttesse ki az olajteknőt egy Harley-Davidson márkakereskedővel vagy egy képzett szakemberrel. Ha a kicserélt motorban belső sérülés is keletkezett, akkor cserélje ki az olajteknőt is. | |
| 2. | Távolítsa el a olajcsatornák kupakjait vagy dugóit a motor és sebességváltó csatlakozásánál. | |
| 3. | Szerelje a motort a vázra. Lásd: a szervizkézikönyv MOTOR című része. | |
| 4. | Szerelje be a fojtószeleptestet és a nagy áramlású befecskendezőket az ebben a készletben található útmutató szerint. |
KÉSZ
MEGJEGYZÉS
A hűtőközeg légtelenítésével kapcsolatos legújabb eljárásról és a szükséges eszközökről lásd a szervizkézikönyv elektronikus változatát a További információ: https://serviceinfo.harley-davidson.com.
Előfordulhat, hogy a Street Glide (FLHXSE) és a Road Glide (FLTRXSE) eredetileg nyomtatott 2023-as CVO szervizkönyve nem tartalmazza az aktuális információkat.
| 1. | Folyadékhűtéses hengerfejek középső hűtővel: Szervizelje a hűtőrendszert. Lásd a szervizkézikönyvet. | |
| 2. | Szerelje fel az üzemanyagtartályt. Lásd a szervizkézikönyvet. | |
| 3. | Tegye vissza a főbiztosítékot. Lásd a szervizkézikönyvet. | |
| 4. | Szerelje vissza az ülést. A felszerelést követően az ülést maga felé meghúzva ellenőrizze a felszerelés megfelelőségét. Lásd a szervizkézikönyvet. | |
| 5. | Kalibráltassa át az ECM -et a konfigurációnak megfelelően. A részletekért fordulj a márkakereskedőhöz. | |
| 6. | Járassa a motort, amíg az el nem éri a normál üzemi hőmérsékletét. Ismételje meg néhányszor a megfelelő működés ellenőrzéséhez. |
MŰKÖDÉS
Olvassa el a felhasználói kézikönyvben a BEJÁRATÁSI SZABÁLYOK című részt.
KARBANTARTÁS
| 1. | Olvassa el a jármű szervizkönyvében vagy felhasználói kézikönyvében a KARBANTARTÁSI ÜTEMTERVET. | |
| 2. | A megfelelő szervizeljárásokról a szervizkézikönyv MOTOR részéből tájékozódhat. |
135 MOTOR MŰSZAKI SPECIFIKÁCIÓI
MEGJEGYZÉS
A következő szakaszok olyan egyedi tudnivalókat tartalmaznak, amelyek nem szerepelnek a Touring szervizkézikönyvének Milwaukee-Eight motorra vonatkozó MOTOR részében.
Táblázat 7. Motor: Screamin' Eagle Milwaukee-Eight 135
Tétel | Specifikáció | |
|---|---|---|
Sűrítési viszony | 11.7:1 | |
Furat | 4,310 hüvelyk | 109,5 mm |
Löket | 4,625” | 117,5 mm |
Hengerűrtartalom | 135 köb hüvelyk | 2212 cm³ |
Kenési rendszer | Túlnyomásos, száraz olajteknő olajhűtővel | |
GYÁRTÁSI TŰRÉS
Az alábbi táblázatban nem szereplő specifikációkról a szervizkézikönyv specifikációkat tartalmazó részéből tudhat meg többet.
Táblázat 8. Szeleprugó specifikációi
TÉTEL | NYOMÁS | MÉRETEK |
|---|---|---|
Magasság 1 | 45 kg | 1,470 hüvelyk (37,4 mm) |
Magasság 2 | 119 kg | 0,97 hüvelyk (24,6 mm) |
Feszítés nélküli hossz | – | 1,779 hüvelyk (45,2 mm) |
Táblázat 9. Dugattyúk
Dugattyú: | Távolság (hüvelyk) |
|---|---|
Dugattyú és henger illeszkedése (laza) | 0.0045 |
Dugattyúcsapszeg illeszkedése (laza) | 0.0002-0.0005 |
Felső dugattyúgyűrű illesztési hézag Alsó dugattyúgyűrű illesztési hézag Olajlehúzó gyűrű acéllamellájának illesztési hézagja | 0.015-0.025 0.015-0.025 0,015± .0,009 |
Felső dugattyúgyűrű holtjátéka Alsó dugattyúgyűrű holtjátéka Olajlehúzó gyűrű holtjátéka | 0,0017-0,0027 0,0009-0,0029 0.0004-0.0059 |
Táblázat 10. Vezérműtengely specifikációk-SE8-550
Szívás | Specifikáció |
|---|---|
Kinyílik | F-9.4° B; R-6.4° B |
Bezárul | F-41.4° A; R-40°A |
Időtartam | F-230.8°; R-226.8° |
Maximális szelepemelés | I -552 hüvelyk |
Szelepemelés @ TDC | F-.116 hüvelyk.; R-.102 hüvelyk. |
Kipufogó | Specifikáció |
Kinyílik | F-69.4° BBDC: R-68.4°BBDC |
Bezárul | F-5.8° A; R-2.8° A |
Időtartam | F-255.2°; R-251.2° |
Maximális szelepemelés | 0.551 hüvelyk |
Szelepemelés @ TDC | F-0.102 hüvelyk.; R-0.091 hüvelyk. |
Vezérműtengely vezérlés @ 0,050 hüvelyk Szelepemelés a forgattyús tengelyen szögében | |
A CSERE KOPÁSHATÁRA
MEGJEGYZÉS
Az alábbi táblázatban nem szereplő specifikációkról a szervizkézikönyv specifikációkat tartalmazó részéből tudhat meg többet.
Az alkatrészek cseréjéhez tekintse a kopásra vonatkozó határértékeket mérvadónak.
Táblázat 11. Dugattyúk
Dugattyú és henger illeszkedése (laza) | Kopás határértéke (hüvelyk) |
|---|---|
Hengerbe igazítás (laza) | 0.0045 |
Dugattyúcsapszeg illeszkedése (laza) | 0.0010 |
Felső dugattyúgyűrű illesztési hézag Alsó dugattyúgyűrű illesztési hézag Olajlehúzó gyűrű acéllamellájának illesztési hézagja | 0.030 0.034 0.038 |
Felső dugattyúgyűrű holtjátéka Alsó dugattyúgyűrű holtjátéka Olajlehúzó gyűrű holtjátéka | 0.0035 0.0035 0.0067 |
