SCREAMIN' EAGLE MILWAUKEE-EIGHT 135箱式引擎
941004462024-01-23
一般資訊
表格1。 一般資訊
套件 | 建議工具 | 技能水準(1) |
|---|---|---|
16200759, 16200760, 16200767, 16200937 | 防護眼鏡、扭矩扳手、 Digital Technician II (DT II) 、H-D專用工具 |  |
(1) 需要 DTII 和經銷商安裝
套件內容
圖1。 Screamin' Eagle Milwaukee-Eight 135箱式引擎
表格2。 Screamin' Eagle Milwaukee-Eight 135箱式引擎
 | 請先確認工具包內具備所有內容，再於車輛上安裝或拆卸項目。 | ||||
|---|---|---|---|---|---|
項目 | 數量 | 說明 | Part No. | 附註 | |
 | 1 | 1 | 引擎組件 | 16200759, 16200760, 16200767, 16200937 | |
| 2 | 1 | Screamin Eagle高流量噴射器工具包 | 27400067 | |
| 3 | 1 | Screamin Eagle 68毫米節流閥主體工具包 | 27300194 | |
| 4 | 1 | 68毫米CNC加工進氣歧管 | 27300217 | |
圖2。 Screamin' Eagle Milwaukee-Eight 135汽缸頭
表格3。 Screamin' Eagle Milwaukee-Eight 135汽缸頭
| 請先確認工具包內具備所有內容，再於車輛上安裝或拆卸項目。 | ||||
|---|---|---|---|---|---|
項目 | 數量 | 說明 | Part No. | 附註 | |
| 1 | 2 | 自動壓縮釋放裝置 | 18400073B | |
| 2 | 8 | 凸緣螺母 | 10200303 | |
| 3 | 16 | 閥門柄 | 不單獨出售 | |
| 4 | 8 | 閥門彈簧卡圈 | 不單獨出售 | |
| 5 | 8 | 閥門彈簧 | 不單獨出售 | |
| 6 | 8 | 閥門密封圈 | 不單獨出售 | |
| 7 | 1 | 汽缸頭組件，後，黑色花崗岩 | 16501088 | |
| 1 | 汽缸頭組件，前，黑色花崗岩 | 16501086 | ||
| 1 | 汽缸頭組件，後，黑色 | 16501087 | ||
| 1 | 汽缸頭組件，前，黑色 | 16501085 | ||
| 8 | 2 | 排氣閥，34毫米 | 18000057 | |
| 9 | 2 | 進氣閥，42毫米 | 18000056 | |
| 10 | 4 | 扁圓頭TORX螺絲 | 68120-00 | |
| 11 | 2 | 勳章，135 | 14102009 | |
| 12 | 4 | 排氣口螺柱 | 10900015A | |
文中提到但未列入工具包中的項目 | |||||
| A | 閥門彈簧工具包，Screamin' Eagle | 18100080 | ||
圖3。 Screamin' Eagle Milwaukee-Eight 135活塞
表格4。 Screamin' Eagle Milwaukee-Eight 135活塞
| 請先確認工具包內具備所有內容，再於車輛上安裝或拆卸項目。 | ||||
|---|---|---|---|---|---|
項目 | 數量 | 說明 | Part No. | 附註 | |
| 1 | 1 | 活塞工具包，前後（含項目2-4） | 21900164A | |
| 2 | 2 | 活塞環組，標準 | 22000126 | |
| 3 | 4 | 活塞銷鎖環 | 22097-99 | |
| 4 | 2 | 活塞銷 | 22310-10 | |
圖4。 Screamin' Eagle Milwaukee-Eight 135汽缸
表格5。 Screamin' Eagle Milwaukee-Eight 135汽缸
| 請先確認工具包內具備所有內容，再於車輛上安裝或拆卸項目。 | ||||
|---|---|---|---|---|---|
項目 | 數量 | 說明 | Part No. | 附註 | |
| 1 | 2 | Screamin Eagle汽缸工具包，4.310英吋，前後汽缸，黑色花崗岩（包含項目2-4） | 16800404 | |
| 2 | Screamin Eagle汽缸工具包，4.310英吋，前後汽缸，黑色（包括項目2-4） | 16800407 | ||
| 2 | 4 | 接合銷，環 | 16589-99A | |
| 3 | 2 | 密封墊，汽缸底座 | 16500332A | |
| 4 | 2 | 密封墊，汽缸底座 | 16500657A | |

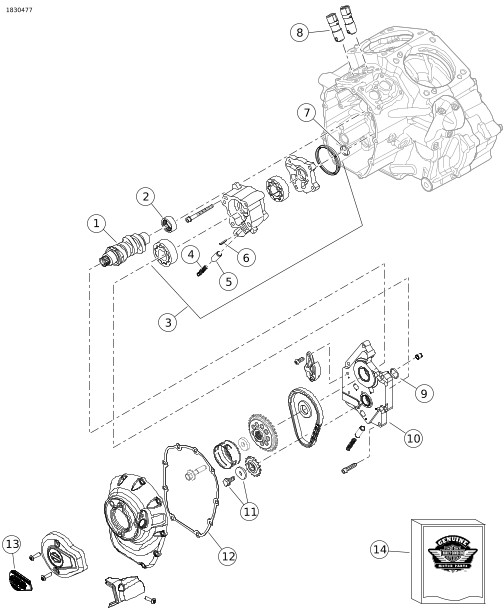

圖5。 Screamin' Eagle Milwaukee-Eight 135凸輪軸室部件
表格6。 Screamin' Eagle Milwaukee-Eight 135凸輪軸室部件
| 請先確認工具包內具備所有內容，再於車輛上安裝或拆卸項目。 | ||||
|---|---|---|---|---|---|
項目 | 數量 | 說明 | Part No. | 附註 | |
| 1 | 1 | 凸輪軸工具包，SE8-550 | 25400432 | |
| 2 | 1 | 針形軸承工具包、凸輪軸 | 24018-10 | |
| 3 | 1 | 油泵組件 | 92400278 | |
| 4 | 1 | 彈簧、減壓閥 | 26210-99 | |
| 5 | 1 | 減壓閥、油泵旁路 | 26400-82B | |
| 6 | 1 | 空心定位銷 | 601 | |
| 7 | 1 | O形環 | 11293 | |
| 8 | 4 | 油壓挺桿 | 18572-13 | |
| 9 | 1 | O形環 | 11900103 | |
| 10 | 1 | 凸輪軸板組件 | 25400419 | |
| 11 | 1 | 固定工具包 | 25566-06 | |
| 12 | 1 | 密封墊，凸輪軸蓋 | 25700370 | |
| 13 | 1 | 勳章，135，Stage IV | 14102009 | |
| 14 | 1 | 密封墊工具包 | 25700731 | |
概述
車型
有關車型裝配資訊，請參閱 www.harley-davidson.com 中的 零件和配件 (P&A) 零售目錄或部件和配件部分。
確認使用最新版的說明書。 可在以下位置取得： h-d.com/isheets
Harley-Davidson Customer Support Center，電話：1-800-258-2464（僅限美國）或1-414-343-4056。
安裝要求
警告此工具包的正確安裝攸關騎士與乘客的安全。 請使用適當的維修手冊程序。 如果該程序不在您的能力範圍內，或者您沒有正確的工具，請讓Harley-Davidson經銷商進行安裝。 此工具包安裝不當，可能造成死亡或重傷。 (00333b)
附註
此說明書參考維修手冊上的資訊。 此安裝需要一份適用該年份及重車車型的維修手冊，可從下列管道獲得：
- Harley-Davidson 經銷商。
- H-D 保養資訊入口網站是一款可用於多數 2001 年款及更新款車型的訂閱服務。 如需更多資訊，請參閱 關於訂閱的常見問題 。
- 工具包需要 電子控制摸組 (ECM) 重新校準。 請聯絡 Harley-Davidson 經銷商。
- 為了保持合規，可能需要單獨購買排氣總管（零件編號65600177）。 請洽詢Harley-Davidson經銷商。
- Milwaukee-eight 車輛中使用的 10 板輔助和滑動離合器有足夠的容量支援此工具包，適用於大多數應用。 僅當離合器打滑時，才安裝更高容量的彈簧。 高容量彈簧將增加離合器桿的力量。
您當地的Harley-Davidson經銷商可提供這些項目。
準備
| 1. | 請將重車直立。 請參閱維修手冊。 | |
| 2. | 防盜系統解除設防。 請參閱維修手冊。 | |
| 3. | 取下座位。 請參閱維修手冊。 | |
| 4. | 取下主保險絲。 請參閱維修手冊。 | |
| 5. | 移除燃油箱。 請參閱維修手冊。 | |
| 6. | 含中心位置散熱器的 水冷式汽缸頭： 排放冷卻劑系統。 請參閱維修手冊。 |
拆卸
| 1. | 從車架上拆下引擎。 請參閱維修手冊的引擎部分。 |
安裝
| 1. | 安裝引擎之前，請保證油路系統中沒有碎屑或污染物。 要求一名 Harley-Davidson 經銷商或合格技師沖洗機油盤。 如果拆下來的引擎內部出現損壞，需要更換機油盤。 | |
| 2. | 拆下油道蓋或引擎塞置於變速箱介面上。 | |
| 3. | 將引擎安裝在車架上。 參看維修手冊的引擎部分。 | |
| 4. | 按照此工具包中的說明安裝節流閥主體和高流量噴射器。 |
完成
附註
有關最新的冷卻劑排氣程序和所需工具，請參閱以下維修手冊的電子版本： 参考: https://serviceinfo.harley-davidson.com。
Street Glide（FLHXSE）和Road Glide（FLTRXSE）的初始印刷版2023 CVO維修手冊可能沒有最新資訊。
| 1. | 含中心位置散熱器的 水冷式汽缸頭： 維修冷卻劑系統。 請參閱維修手冊。 | |
| 2. | 安裝燃油箱。 請參閱維修手冊。 | |
| 3. | 安裝主保險絲。 請參閱維修手冊。 | |
| 4. | 安裝座位。 安裝座位後，將座位向上拉，以確認是否已鎖緊。 請參閱維修手冊。 | |
| 5. | 透過適當的校準 ECM 進行設定。 有關詳細資訊，請洽詢經銷商。 | |
| 6. | 當引擎處於正常的操作溫度時才行駛重車。 重複幾次以確認正確的操作。 |
操作
請參閱車主手冊，瞭解「磨合行駛規則」。
維護
| 1. | 請參閱車輛維修手冊或車主手冊中的維護計畫。 | |
| 2. | 請參閱維修手冊的引擎部分，以了解正確的維修程序。 |
135引擎規格
附註
下列部分所提供的獨特資訊，是針對Milwaukee-Eight引擎的Touring維修手冊引擎部分中未曾顯示的。
表格7。 引擎： Screamin' Eagle Milwaukee-Eight 135
項目 | 規格 | |
|---|---|---|
壓縮率 | 11.7:1 | |
缸徑 | 4.310 英吋 | 109.5 毫米 |
衝程 | 4.625 英寸 | 117.5毫米 |
排氣量 | 135立方英吋 | 2212立方公分 |
潤滑系統 | 加壓乾油底殼 （含機油冷卻器） | |
製造公差
查看維修手冊中的引擎規格，可以了解下列表格中未顯示的任何規格。
表格8。 閥門彈簧規格
項目 | 胎壓 | 尺寸 |
|---|---|---|
高度 1 | 100 磅（45 公斤） | 1.470 英吋 (37.4 毫米) |
高度 2 | 262 磅（119 公斤） | 0.97 英吋 （24.6 毫米） |
自由長度 | 不適用 | 1.779 英吋 (45.2 毫米) |
表格9。 活塞
活塞： | 間隙（英吋） |
|---|---|
活塞到汽缸配合（鬆） | 0.0045 |
活塞銷裝配（鬆） | 0.0002-0.0005 |
頂環端間隙 第二環端間隙 機油控制環軌間隙 | 0.015-0.025 0.015-0.025 0.015±0.009 |
頂環側間隙 第二環側間隙 機油控制環側間隙 | 0.0017-0.0027 0.0009-0.0029 0.0004-0.0059 |
表格10。 凸輪軸規格-SE8-550
進氣 | 規格 |
|---|---|
打開 | 前-9.4° B；後-6.4° B |
關閉 | 前-41.4° A；後-40°A |
持續時間 | 前-230.8°；後-226.8° |
最大的閥門升程 | I -552英吋 |
閥門升程 @ TDC | 前-.116英吋；後-.102英吋 |
排氣 | 規格 |
打開 | 前-69.4° BBDC： 後-68.4°BBDC |
關閉 | 前-5.8° A；後-2.8° A |
持續時間 | 前-255.2°；後-251.2° |
最大的閥門升程 | 0.551英吋 |
閥門升程 @ TDC | 前-0.102英吋；後-0.091英吋 |
凸輪正時 @ 0.050 英吋 曲軸角度的挺杆升程 | |
維修磨損限值
附註
查看維修手冊中的引擎規格，可以了解下列表格中未顯示的任何規格。
使用磨損限制作為零件更換指南。
表格11。 活塞
活塞到汽缸配合（鬆） | 磨損限制（英吋） |
|---|---|
裝配於汽缸中（鬆） | 0.0045 |
活塞銷裝配（鬆） | 0.0010 |
頂環端間隙 第二環端間隙 機油控制環軌間隙 | 0.030 0.034 0.038 |
頂環側間隙 第二環側間隙 機油控制環側間隙 | 0.0035 0.0035 0.0067 |
