SCREAMIN' EAGLE MILWAUKEE-EIGHT 135 SANDIK MOTOR
941004462024-01-23
GENEL BİLGİLER
Tablo 1. Genel Bilgi
Kitler | Önerilen Aletler | Beceri Seviyesi(1) |
|---|---|---|
16200759, 16200760, 16200767, 16200937 | Koruyucu Gözlük, Tork Anahtarı, Digital Technician II (DT II), H-D Özel Aletleri |  |
(1) DTII ve bayi tarafından kurulması gerekir
KİT İÇERİKLERİ
Şekil 1. Screamin’ Eagle Milwaukee Eight 135 Sandık Motor
Tablo 2. Screamin’ Eagle Milwaukee Eight 135 Sandık Motor
 | Aracınıza ögeler takmadan veya çıkarmadan önce kit içinde tüm bileşenlerin mevcut olduğunu doğrulayın. | ||||
|---|---|---|---|---|---|
Öğe | Miktar | Açıklama | Part No. | Notlar | |
 | 1 | 1 | Motor montajı | 16200759, 16200760, 16200767, 16200937 | |
| 2 | 1 | Screamin' Eagle Yüksek Akımlı Enjektör Kiti | 27400067 | |
| 3 | 1 | Screamin' Eagle 68mm Ventüri Boğazı Kiti | 27300194 | |
| 4 | 1 | 68mm CNC Kapaklı Emme Manifoldu | 27300217 | |
Şekil 2. Screamin' Eagle Milwaukee-Eight 135 Silindir Başlıkları
Tablo 3. Screamin' Eagle Milwaukee-Eight 135 Silindir Başlıkları
| Aracınıza ögeler takmadan veya çıkarmadan önce kit içinde tüm bileşenlerin mevcut olduğunu doğrulayın. | ||||
|---|---|---|---|---|---|
Öğe | Miktar | Açıklama | Part No. | Notlar | |
| 1 | 2 | Otomatik dekompresyon | 18400073B | |
| 2 | 8 | Flanş somunu | 10200303 | |
| 3 | 16 | Tutucu, valf | Ayrı satılmaz | |
| 4 | 8 | Manşon, valf yayı | Ayrı satılmaz | |
| 5 | 8 | Valf yayı | Ayrı satılmaz | |
| 6 | 8 | Conta, valf | Ayrı satılmaz | |
| 7 | 1 | Silindir başlığı tertibatı, arka, siyah granit | 16501088 | |
| 1 | Silindir başlığı tertibatı, ön, siyah granit | 16501086 | ||
| 1 | Silindir başlığı tertibatı, arka, siyah | 16501087 | ||
| 1 | Silindir başlığı tertibatı, ön, siyah | 16501085 | ||
| 8 | 2 | Egzoz valfi, 34 mm | 18000057 | |
| 9 | 2 | Emme valfi, 42 mm | 18000056 | |
| 10 | 4 | Vida, yuvarlak başlı, TORX | 68120-00 | |
| 11 | 2 | Medallion, 135 | 14102009 | |
| 12 | 4 | Saplama cıvatası, egzoz portu | 10900015A | |
Adı geçen ancak kitte yer almayan parçalar | |||||
| A | Valf yayı kiti, Screamin' Eagle | 18100080 | ||
Şekil 3. Screamin' Eagle Milwaukee-Eight 135 Pistonlar
Tablo 4. Screamin' Eagle Milwaukee-Eight 135 Pistonlar
| Aracınıza ögeler takmadan veya çıkarmadan önce kit içinde tüm bileşenlerin mevcut olduğunu doğrulayın. | ||||
|---|---|---|---|---|---|
Öğe | Miktar | Açıklama | Part No. | Notlar | |
| 1 | 1 | Piston kiti, ön ve arka (2-4 arası parçaları içerir) | 21900164A | |
| 2 | 2 | Piston segmanı seti, standart | 22000126 | |
| 3 | 4 | Kilitleme halkası, piston pimi | 22097-99 | |
| 4 | 2 | Piston pimi | 22310-10 | |
Şekil 4. Screamin' Eagle Milwaukee-Eight 135 Silindirler
Tablo 5. Screamin' Eagle Milwaukee-Eight 135 Silindirler
| Aracınıza ögeler takmadan veya çıkarmadan önce kit içinde tüm bileşenlerin mevcut olduğunu doğrulayın. | ||||
|---|---|---|---|---|---|
Öğe | Miktar | Açıklama | Part No. | Notlar | |
| 1 | 2 | Screamin Eagle Silindir Kiti, 4,310 inç, ön ve arka silindirler, siyah granit (2-4 arası parçaları içerir) | 16800404 | |
| 2 | Screamin Eagle Silindir Kiti, 4,310 inç, ön ve arka silindirler, siyah (2-4 arası parçaları içerir) | 16800407 | ||
| 2 | 4 | Sabitleme pimi, halka | 16589-99A | |
| 3 | 2 | Conta, silindir tabanı | 16500332A | |
| 4 | 2 | Conta, silindir tabanı | 16500657A | |

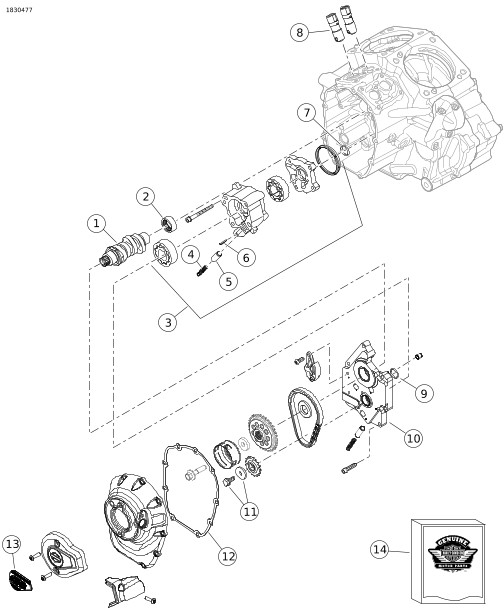

Şekil 5. Screamin' Eagle Milwaukee-Eight 135 Kam Mili Gövde Bileşenleri
Tablo 6. Screamin' Eagle Milwaukee-Eight 135 Kam Mili Gövde Bileşenleri
| Aracınıza ögeler takmadan veya çıkarmadan önce kit içinde tüm bileşenlerin mevcut olduğunu doğrulayın. | ||||
|---|---|---|---|---|---|
Öğe | Miktar | Açıklama | Part No. | Notlar | |
| 1 | 1 | Kam mili kiti, SE8-550 | 25400432 | |
| 2 | 1 | İğne yatağı kiti, kam mili | 24018-10 | |
| 3 | 1 | Yağ pompası montajı | 92400278 | |
| 4 | 1 | Yay, tahliye vanası | 26210-99 | |
| 5 | 1 | Tahliye vanası, yağ pompası bypass | 26400-82B | |
| 6 | 1 | Yuvarlak pim | 601 | |
| 7 | 1 | O-halka | 11293 | |
| 8 | 4 | Hidrolik iticiler | 18572-13 | |
| 9 | 1 | O-halka | 11900103 | |
| 10 | 1 | Eksantrik mili plaka tertibatı | 25400419 | |
| 11 | 1 | Tutma kiti | 25566-06 | |
| 12 | 1 | Conta, kam mili kapağı | 25700370 | |
| 13 | 1 | Medallion, 131, Stage IV | 14102009 | |
| 14 | 1 | Conta kiti | 25700731 | |
GENEL
Modeller
Model donanım bilgisi için Parçalar ve Aksesuarlar (P&A) Perakende Satış Kataloğu veya Parçalar ve Aksesuarlar www.harley-davidson.com bölümüne bakın.
En güncel talimat kılavuzunu kullandığınızdan emin olun. Kılavuza şuradan ulaşılabilir: h-d.com/isheets
1-800-258-2464 (yalnızca ABD) veya 1-414-343-4056 numaralı telefonlardan Harley-Davidson Müşteri Destek Merkezi ile iletişim kurun.
Montaj Gereklilikleri
UYARISürücünün ve yolcunun güvenliği bu kitin doğru takılmasına bağlıdır. İlgili servis el kitabı prosedürlerinden faydalanın. Prosedürü gerçekleştirebilecek yetkinliğe veya doğru aletlere sahip değilseniz, takma işlemini Harley-Davidson bayisine yaptırın. Bu kitin düzgün takılmaması ölüme veya ciddi yaralanmalara neden olabilir. (00333b)
NOT
Bu talimat kılavuzu, servis kılavuz bilgileriyle ilgilidir. Bu montaj için motosikletin yılına/modeline uygun bir servis kılavuzu gereklidir ve bu kılavuzu şuradan temin edebilirsiniz:
- Bir Harley-Davidson bayisi.
- 2001 ve üzeri modellerin çoğu için abone olarak erişebileceğiniz H-D Servis Bilgi Portalı. Daha fazla bilgi için Abonelikler hakkında sıkça sorulan sorular bölümüne bakın.
- Kit, Elektronik Kumanda Modülü (ECM) ögesinin yeniden kalibrasyonunu gerektirir. Bir Harley-Davidson bayisiyle iletişime geçin.
- Uyumluluğu sürdürmek için Egzoz Başlığının (Parça No. 65600177) ayrı olarak satın alınması gerekebilir. Bir Harley-Davidson bayisiyle görüşün.
- Milwaukee-eight araçlarında kullanılan 10’lu “assist and slip” debriyaj plakası, çoğu uygulamada bu kiti destekleyecek yeterli kapasiteye sahiptir. Debriyaj kayması yaşanması halinde sadece daha yüksek kapasiteli yayları takın. Daha yüksek kapasiteli yaylar, debriyaj kolunu çekmek için harcanan çabayı artıracaktır.
Bu ürünler yerel Harley-Davidson bayinizde bulunabilir.
HAZIRLIK
| 1. | Motosikleti dik konuma getirin. Servis el kitabına bakın. | |
| 2. | Güvenlik sistemini devre dışı bırakın. Servis el kitabına bakın. | |
| 3. | Seleyi çıkartın. Servis el kitabına bakın. | |
| 4. | Ana sigortayı çıkarın. Servis el kitabına bakın. | |
| 5. | Yakıt deposunu çıkarın. Servis el kitabına bakın. | |
| 6. | Merkez Konumlu Radyatörlü Sıvı Soğutmalı Silindir Kapakları: Soğutucu sistemini tahliye edin. Servis el kitabına bakın. |
ÇIKARMA
| 1. | Motoru şasiden çıkarın. Servis el kitabının MOTOR bölümüne bakın. |
MONTE ETME
| 1. | Motoru takmadan önce, yağlama sisteminde birikinti veya pislik olmadığından emin olun. Yağ deposunu (karter) bir Harley-Davidson bayisine veya yetkin bir teknisyene iyice temizletin. Çıkarılan motorda iç hasar varsa yağ deposunu değiştirin. | |
| 2. | Motor-şanzıman arayüzündeki yağ kanalı kapaklarını veya tapalarını çıkarın. | |
| 3. | Motoru şasiye takın. Servis el kitabının MOTOR bölümüne bakın. | |
| 4. | Bu kitteki aşağıdaki talimatlara uyarak ventüri boğazını ve yüksek akımlı enjektörleri takın. |
TAMAMLAMA
NOT
En son soğutucu tahliye prosedürü ve gerekli aletler için, servis el kitabının elektronik versiyonuna bakın Bakınız: https://serviceinfo.harley-davidson.com.
Street Glide (FLHXSE) ve Road Glide (FLTRXSE) için ilk basılı 2023 CVO servis el kitabı güncel bilgilere sahip olmayabilir.
| 1. | Merkez Konumlu Radyatörlü Sıvı Soğutmalı Silindir Kapakları: Soğutucu sisteminin servisini yapın. Servis el kitabına bakın. | |
| 2. | Yakıt deposunu takın. Servis el kitabına bakın. | |
| 3. | Ana sigortayı takın. Servis el kitabına bakın. | |
| 4. | Seleyi takın. Seleyi taktıktan sonra selenin sabitlendiğinden emin olmak için seleyi yukarı doğru çekin. Servis el kitabına bakın. | |
| 5. | Yapılandırma için uygun kalibrasyonla kalibre edin: ECM . Ayrıntılı bilgi için bayi ile görüşün. | |
| 6. | Motor normal çalışma sıcaklığına ulaşana kadar motosikleti çalıştırın. Uygun şekilde çalıştığından emin olmak için birkaç kez tekrar edin. |
ÇALIŞMA
RODAJ SÜRÜŞ KURALLARI için kullanıcı el kitabına bakın.
BAKIM
| 1. | Araç servis el kitabında veya kullanıcı el kitabındaki BAKIM PROGRAMINA başvurun. | |
| 2. | Uygun servis prosedürleri için servis el kitabının MOTOR bölümüne bakın. |
135 MOTOR TEKNİK ÖZELLİKLERİ
NOT
Aşağıdaki bölümler, Milwaukee-Eight motor için Touring servis el kitabı MOTOR bölümünde bulunmayan benzersiz bilgiler sağlar.
Tablo 7. Motor: Screamin' Eagle Milwaukee-Eight 135
Öğe | Teknik Özellik | |
|---|---|---|
Kompresyon Oranı | 11.7:1 | |
İç Çap | 4,310 inç | 109,5 mm |
Strok | 4,625 inç | 117,5 mm |
Silindir Hacmi | 135 inç küp | 2212 cc |
Yağlama sistemi | Basınçlı kuru karter kuru karter | |
ÜRETİM TOLERANSLARI
Aşağıdaki tablolarda gösterilmeyen teknik özellikler için servis el kitabındaki motor teknik özelliklerine başvurun.
Tablo 8. Valf Yayı Özellikleri
ÖĞE | BASINÇ | EBAT |
|---|---|---|
Yükseklik 1 | 45 kg (100 lbs) | 37,4 mm (1,470 inç) |
Yükseklik 2 | 119 kg (262 lbs) | 24,6 mm (0,97 inç) |
Serbest uzunluk | - | 45,2 mm (1,779 inç) |
Tablo 9. Pistonlar
Piston: | Boşluk (inç) |
|---|---|
Piston silindir mesafesi (Gevşek) | 0.0045 |
Piston pim mesafesi (Gevşek) | 0.0002-0.0005 |
Üst Halka Sonu Boşluğu İkinci Halka Sonu Boşluğu Yağ Kontrol Halkası Ray Boşluğu | 0,015-0,025 0,015-0,025 0,015±0,009 |
Üst Halka Yan Boşluğu İkinci Halka Yan Boşluğu Yağ Kontrol Halkası Yan Boşluğu | 0,0017-0,0027 0,0009-0,0029 0,0004-0,0059 |
Tablo 10. Kam Mili Özellikleri-SE8-550
Giriş | Teknik Özellik |
|---|---|
Açılır | F-9,4° B; R-6,4° B |
Kapanır | F-41,4° A; R-40°A |
Süre | F-230,8°; R-226,8° |
Maksimum Valf Kalkma Yüksekliği | I -552 inç |
TDC’de valf açılımı | F-.116 inç; R-.102 inç |
Egzoz | Teknik Özellik |
Açılır | F-69,4° BBDC: R-68,4°BBDC |
Kapanır | F-5,8° A; R-2,8° A |
Süre | F-255,2°; R-251,2° |
Maksimum Valf Kalkma Yüksekliği | 0,551 inç |
TDC’de valf açılımı | F-0,102 inç; R-0,091 inç |
Kam Zamanlaması 0,050 inçte Krank Mili Derecelerinde Supap Açılımı | |
SERVİS AŞINMA SINIRLARI
NOT
Aşağıdaki tablolarda gösterilmeyen teknik özellikler için servis el kitabındaki motor teknik özelliklerine başvurun.
Parça değişimi için aşınma sınırlarını kılavuz olarak kullanın.
Tablo 11. Pistonlar
Piston silindir mesafesi (Gevşek) | Aşınma Sınırı (inç) |
|---|---|
Silindir mesafesi (Gevşek) | 0.0045 |
Piston Pim Mesafesi (Gevşek) | 0.0010 |
Üst Halka Sonu Boşluğu İkinci Halka Sonu Boşluğu Yağ Kontrol Halkası Ray Boşluğu | 0.030 0.034 0.038 |
Üst Halka Yan Boşluğu İkinci Halka Yan Boşluğu Yağ Kontrol Halkası Yan Boşluğu | 0.0035 0.0035 0.0067 |
