MOTOR SCREAMIN' EAGLE MILWAUKEE-EIGHT 135 CRATE
941004462024-01-23
VŠEOBECNÉ INFORMÁCIE
Tabuľka 1. Všeobecné informácie
Súpravy | Navrhované nástroje | Úroveň obtiažnosti(1) |
|---|---|---|
16200759, 16200760, 16200767, 16200937 | Ochranné okuliare, momentový kľúč, Digital Technician II (DT II), špeciálne náradie H-D |  |
(1) Vyžaduje sa inštalácia DTII predajcom
OBSAH SÚPRAVY
Obrázok 1. Motor Screamin' Eagle Milwaukee-Eight 135 Crate
Tabuľka 2. Motor Screamin' Eagle Milwaukee-Eight 135 Crate
 | Pred inštaláciou alebo odstraňovaním položiek z vozidla si overte, či sa v súprave nachádzajú všetky súčasti. | ||||
|---|---|---|---|---|---|
Položka | Množstvo | Popis | Part No. | Poznámky | |
 | 1 | 1 | Zostava motora | 16200759, 16200760, 16200767, 16200937 | |
| 2 | 1 | Súprava vysokoprietokového vstrekovadla Screamin' Eagle | 27400067 | |
| 3 | 1 | Súprava telesa škrtiacej klapky plynu pre motor Screamin' Eagle, rozmer 68 mm | 27300194 | |
| 4 | 1 | Upravené potrubie nasávania 68 mm CNC | 27300217 | |
Obrázok 2. Hlavy valcov Screamin' Eagle Milwaukee-Eight 135
Tabuľka 3. Hlavy valcov Screamin' Eagle Milwaukee-Eight 135
| Pred inštaláciou alebo odstraňovaním položiek z vozidla si overte, či sa v súprave nachádzajú všetky súčasti. | ||||
|---|---|---|---|---|---|
Položka | Množstvo | Popis | Part No. | Poznámky | |
| 1 | 2 | automatické uvoľnenie kompresie | 18400073B | |
| 2 | 8 | Prírubová matica | 10200303 | |
| 3 | 16 | Kotva, ventil | Nepredáva sa samostatne | |
| 4 | 8 | Objímka, pružinový ventil | Nepredáva sa samostatne | |
| 5 | 8 | Pružina ventilu | Nepredáva sa samostatne | |
| 6 | 8 | Tesnenie, ventil | Nepredáva sa samostatne | |
| 7 | 1 | Zostava hlavy valca, zadná časť, čierny granit | 16501088 | |
| 1 | Zostava hlavy valca, predná časť, čierny granit | 16501086 | ||
| 1 | Zostava hlavy valca, zadná časť, čierna | 16501087 | ||
| 1 | Zostava hlavy valca, predná časť, čierna | 16501085 | ||
| 8 | 2 | Výfukový ventil, 34 mm | 18000057 | |
| 9 | 2 | Sací ventil, 42 mm | 18000056 | |
| 10 | 4 | Skrutka, so zaoblenou hlavou, TORX | 68120-00 | |
| 11 | 2 | Znak, 135 | 14102009 | |
| 12 | 4 | Čap, výfukový otvor | 10900015A | |
Položky zmienené v texte, ktoré však nie sú súčasťou súpravy | |||||
| A | Súprava pružinového ventilu, Screamin' Eagle | 18100080 | ||
Obrázok 3. Piesty Screamin' Eagle Milwaukee Eight 135
Tabuľka 4. Piesty Screamin' Eagle Milwaukee Eight 135
| Pred inštaláciou alebo odstraňovaním položiek z vozidla si overte, či sa v súprave nachádzajú všetky súčasti. | ||||
|---|---|---|---|---|---|
Položka | Množstvo | Popis | Part No. | Poznámky | |
| 1 | 1 | Súprava piestov, predných a zadných (obsahuje položky 2 – 4) | 21900164A | |
| 2 | 2 | Sada piestových obručí, štandardné | 22000126 | |
| 3 | 4 | Poistný krúžok, čap piesta | 22097-99 | |
| 4 | 2 | Čap piesta | 22310-10 | |
Obrázok 4. Valce Screamin' Eagle Milwaukee-Eight 135
Tabuľka 5. Valce Screamin' Eagle Milwaukee-Eight 135
| Pred inštaláciou alebo odstraňovaním položiek z vozidla si overte, či sa v súprave nachádzajú všetky súčasti. | ||||
|---|---|---|---|---|---|
Položka | Množstvo | Popis | Part No. | Poznámky | |
| 1 | 2 | Súprava valcov Screamin' Eagle, 4,310 palca, predné a zadné valce, čierny granit (obsahuje položky 2 – 4) | 16800404 | |
| 2 | Súprava valcov Screamin' Eagle, 4,310 palca, predné a zadné valce, čierna (obsahuje položky 2 – 4) | 16800407 | ||
| 2 | 4 | Upínací kolík, krúžok | 16589-99A | |
| 3 | 2 | Tesnenie, základňa valca | 16500332A | |
| 4 | 2 | Tesnenie, základňa valca | 16500657A | |

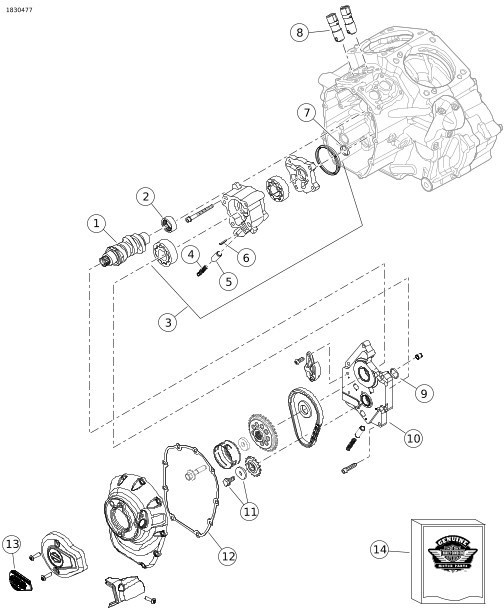

Obrázok 5. Komponenty príslušenstva vačkového hriadeľa Screamin' Eagle Milwaukee-Eight 135
Tabuľka 6. Komponenty príslušenstva vačkového hriadeľa Screamin' Eagle Milwaukee-Eight 135
| Pred inštaláciou alebo odstraňovaním položiek z vozidla si overte, či sa v súprave nachádzajú všetky súčasti. | ||||
|---|---|---|---|---|---|
Položka | Množstvo | Popis | Part No. | Poznámky | |
| 1 | 1 | Súprava vačkového hriadeľa, SE8-550 | 25400432 | |
| 2 | 1 | Súprava ihlových ložísk, vačkový hriadeľ | 24018-10 | |
| 3 | 1 | Zostava olejového čerpadla | 92400278 | |
| 4 | 1 | Pružina, uvoľňovací ventil | 26210-99 | |
| 5 | 1 | Uvoľňovací ventil, obtokový ventil olejového čerpadla | 26400-82B | |
| 6 | 1 | Valček | 601 | |
| 7 | 1 | O-krúžok | 11293 | |
| 8 | 4 | Hydraulické zdvíhadlá | 18572-13 | |
| 9 | 1 | O-krúžok | 11900103 | |
| 10 | 1 | Zostava dosky vačkového hriadeľa | 25400419 | |
| 11 | 1 | Súprava na pridržanie | 25566-06 | |
| 12 | 1 | Tesnenie, kryt vačkového hriadeľa | 25700370 | |
| 13 | 1 | Medailón, 135, Stage IV | 14102009 | |
| 14 | 1 | Súprava tesnenia | 25700731 | |
VŠEOBECNÉ INFORMÁCIE
Modely
Informácie o vhodnosti pre jednotlivé modely nájdete v maloobchodnom katalógu diely a príslušenstvo (P&A) , v časti www.harley-davidson.com .
Overte si, že používate najaktuálnejšiu verziu návodu. Je k dispozícii na: h-d.com/isheets
Obráťte sa na oddelenie podpory zákazníkov spoločnosti Harley-Davidson na čísle 1-800-258-2464 (len USA) alebo 1-414-343-4056.
Požiadavky na montáž
VÝSTRAHANa správnej inštalácii tejto súpravy závisí bezpečnosť vodiča a spolujazdca. Použite zodpovedajúce postupy uvedené v servisnej príručke. Ak daný postup presahuje vaše schopnosti alebo nemáte potrebné nástroje, zverte inštaláciu predajcovi motocyklov Harley-Davidson. Nesprávna inštalácia tejto súpravy môže mať za následok smrť alebo ťažké zranenie. (00333b)
POZNÁMKA
Tento návod odkazuje na informácie v servisnej príručke. Na túto montáž je potrebná servisná príručka pre tento model a modelový rok motocykla, ktorá je dostupná u:
- Predajcu motocyklov Harley-Davidson.
- Servisný informačný portál H-D je dostupný vo forme predplatného pre väčšinu modelov z roku 2001 a novších. Ďalšie informácie nájdete v sekcii Často kladené otázky týkajúce sa predplatného .
- Súprava vyžaduje Riadiaca jednotka elektroniky (ECM) prekalibrovanie. Obráťte sa na predajcu motocyklov Harley-Davidson.
- V záujme splnenia štandardov môže byť potrebné samostatné zakúpenie hlavice výfuku (č. dielu 65600177). Navštívte predajcu motocyklov Harley-Davidson.
- Podpora 10 kotúčov a spínacej spojky, ktoré sú vo výbave vozidiel s motorom Milwaukee-eight predstavuje dostatočnú kapacitu na montáž tejto súpravy vo väčšine prípadov. Vysokokapacitné pružiny montujte iba v prípade, že spojka preklzuje. Vysokokapacitné pružiny zvýšia výkon páčky spojky.
Tieto položky sú k dispozícii u miestneho predajcu motocyklov Harley-Davidson.
PRÍPRAVA
| 1. | Postavte motocykel. Pozrite si servisnú príručku. | |
| 2. | Deaktivujte systém zabezpečenia. Pozrite si servisnú príručku. | |
| 3. | Odmontujte sedlo. Pozrite si servisnú príručku. | |
| 4. | Vyberte hlavnú poistku. Pozrite si servisnú príručku. | |
| 5. | Odmontujte palivovú nádrž. Pozrite si servisnú príručku. | |
| 6. | Kvapalinou chladené hlavy valcov so stredovým chladičom: Vypustite chladiacu sústavu. Pozrite si servisnú príručku. |
DEMONTÁŽ
| 1. | Demontujte motor z podvozku. Pozrite si časť MOTOR v servisnej príručke. |
MONTÁŽ
| 1. | Pred inštaláciou motora skontrolujte, že sa v olejovom systéme nenachádzajú nečistoty alebo nie je inak kontaminovaný. Čistenie olejovej vane zverte predajcovi Harley-Davidson alebo kvalifikovanému technikovi. Ak obsahoval demontovaný motor vnútorné poškodenie, olejovú vaňu vymeňte. | |
| 2. | Odstráňte prietokové uzávery alebo zátky oleja na mieste prepojenia motora s prevodovkou. | |
| 3. | Namontujte motor k podvozku. Pozrite si časť MOTOR, v servisnej príručke. | |
| 4. | Namontujte teleso škrtiacej klapky plynu a vysokoprietokové vstrekovače z tejto súpravy. |
DOKONČENIE
POZNÁMKA
Najnovší postup odvádzania chladiacej kvapaliny a požadované nástroje nájdete v elektronickej verzii servisnej príručky v časti Pozrite na: https://serviceinfo.harley-davidson.com.
Pôvodná tlačená servisná príručka 2023 CVO pre modely Street Glide (FLHXSE) a Road Glide (FLTRXSE) nemusí obsahovať aktuálne informácie.
| 1. | Kvapalinou chladené hlavy valcov so stredovým chladičom: Vykonajte servis chladiacej sústavy. Pozrite si servisnú príručku. | |
| 2. | Namontujte palivovú nádrž. Pozrite si servisnú príručku. | |
| 3. | Namontujte hlavnú poistku. Pozrite si servisnú príručku. | |
| 4. | Namontujte sedlo. Po namontovaní sedlo nadvihnite a presvedčite sa, či je bezpečne pripevnené. Pozrite si servisnú príručku. | |
| 5. | Prekalibrujte ECM pomocou správnej kalibrácie pre konfiguráciu. Pre podrobné informácie navštívte predajcu. | |
| 6. | Zahrejte motor motocykla na bežnú prevádzkovú teplotu. Tento postup niekoľkokrát zopakujte, aby ste skontrolovali jeho správne fungovanie. |
POUŽITIE
Pozrite si časť ZÁSADY ZÁBEHU v príručke majiteľa.
MAINTENANCE
| 1. | Informácie o plánovaní údržby nájdete v časti PLÁNOVANÁ ÚDRŽBA uvedenej v servisnej príručke vozidla alebo v príručke majiteľa. | |
| 2. | Informácie o správnych servisných postupoch nájdete v časti MOTOR uvedenej v servisnej príručke. |
ŠPECIFIKÁCIE MOTORA 135
POZNÁMKA
Nasledujúce časti obsahujú informácie, ktoré nie sú uvedené v časti MOTOR servisnej príručky motorov Milwaukee-Eight modelov Touring.
Tabuľka 7. Motor: Screamin' Eagle Milwaukee-Eight 135
Položka | Špecifikácia | |
|---|---|---|
Kompresný pomer | 11.7:1 | |
Vŕtanie | 4,310“ | 109,5 mm |
Zdvih | 4,625 in | 117,5 mm |
Objem | 135 cu in | 2212 cc |
Systém mazania | Tlakové, suchá kľuková skriňa s chladičom oleja | |
VÝROBNÉ TOLERANCIE
Akékoľvek špecifikácie neuvedené v nasledujúcich tabuľkách nájdete v špecifikáciách motora uvedených v servisnej príručke.
Tabuľka 8. Špecifikácie pružinového ventilu
POLOŽKA | TLAK | ROZMER |
|---|---|---|
Výška 1 | 100 lbs (45 kg) | 1,470“ (37,4 mm) |
Výška 2 | 262 lbs (119 kg) | 0,97“ (24,6 mm) |
Voľná dĺžka | – | 1,779“ (45,2 mm) |
Tabuľka 9. Piesty
Piest: | Voľný priestor (in.) |
|---|---|
Zasadenie piestu do valca (na voľno) | 0.0045 |
Zasadenie piestového čapu (na voľno) | 0.0002-0.0005 |
Medzera na konci hornej obruče Medzera na konci druhej obruče Medzera lišty obruče regulácie oleja | 0,015 – 0,025 0,015 – 0,025 0,015± .0,009 |
Voľný priestor pozdĺž hornej obruče Voľný priestor pozdĺž druhej obruče Voľný priestor pozdĺž obruče regulácie oleja | 0.0017 – 0.0027 0,0009 – 0,0029 0,0004 – 0,0059 |
Tabuľka 10. Špecifikácie vačkového hriadeľa – SE8-550
Nasávanie | Špecifikácia |
|---|---|
Otvorenie | F – 9,4° B; R – 6,4° B |
Zatvorenie | F – 41,4° A; R – 40° A |
Časové obdobie platnosti | F – 230,8°; R – 226,8° |
Maximálny zdvih ventila | I – 552 in. |
Valve Lift @ TDC | F – 0,116 in.; R – 0,102 in. |
Výfuk | Špecifikácia |
Otvorenie | F – 69,4° BBDC: R – 68,4° BBDC |
Zatvorenie | F – 5,8° A; R – 2,8° A |
Časové obdobie platnosti | F – 255,2°; R – 251,2° |
Maximálny zdvih ventila | 0,551 in. |
Valve Lift @ TDC | F – 0,102 in.; R – 0,091 in. |
Cam Timing @ 0.050 in. Zdvihnutie vačky v stupňoch vačkového hriadeľa | |
LIMITY PREVÁDZKOVÉHO OPOTREBOVANIA
POZNÁMKA
Akékoľvek špecifikácie neuvedené v nasledujúcich tabuľkách nájdete v špecifikáciách motora uvedených v servisnej príručke.
Použite hraničné hodnoty opotrebenia na výmenu dielu.
Tabuľka 11. Piesty
Zasadenie piestu do valca (na voľno) | Hraničné hodnoty opotrebenia (in.) |
|---|---|
Zasadenie do valca (na voľno) | 0.0045 |
Zasadenie piestového čapu (na voľno) | 0.0010 |
Medzera na konci hornej obruče Medzera na konci druhej obruče Medzera lišty obruče regulácie oleja | 0.030 0.034 0.038 |
Voľný priestor pozdĺž hornej obruče Voľný priestor pozdĺž druhej obruče Voľný priestor pozdĺž obruče regulácie oleja | 0.0035 0.0035 0.0067 |
