Screamin' Eagle Milwaukee Eight 135 크레이트 엔진
941004462024-01-23
일반 정보
표 1. 일반 정보
키트 | 추천 공구 | 기술 수준(1) |
|---|---|---|
16200759, 16200760, 16200767, 16200937 | 보안경, 토크 렌치, Digital Technician II (DT II) , H-D 특수 공구 |  |
(1) DTII가 필요하고 딜러에서 설치해야 합니다
키트 내용물(KIT CONTENTS)
그림 1. Screamin' Eagle Milwaukee Eight 135 크레이트 엔진
표 2. Screamin' Eagle Milwaukee Eight 135 크레이트 엔진
 | 키트에 모든 내용물이 있는지 확인한 후 차량에 품목을 설치하거나 제거하십시오. | ||||
|---|---|---|---|---|---|
항목 | 수량 | 설명 | 부품 번호 | 참고 | |
 | 1 | 1 | 엔진 어셈블리 | 16200759, 16200760, 16200767, 16200937 | |
| 2 | 1 | Screamin Eagle 고유량 인젝터 키트 | 27400067 | |
| 3 | 1 | Screamin' Eagle 68mm 스로틀 바디 키트 | 27300194 | |
| 4 | 1 | 68mm CNC 포트 흡기 매니폴드 | 27300217 | |
그림 2. Screamin' Eagle Milwaukee-Eight 131 실린더 헤드
표 3. Screamin' Eagle Milwaukee-Eight 131 실린더 헤드
| 키트에 모든 내용물이 있는지 확인한 후 차량에 품목을 설치하거나 제거하십시오. | ||||
|---|---|---|---|---|---|
항목 | 수량 | 설명 | 부품 번호 | 참고 | |
| 1 | 2 | 자동 압축 릴리스 | 18400073B | |
| 2 | 8 | 플랜지 너트 | 10200303 | |
| 3 | 16 | 키퍼, 밸브 | 별도 판매하지 않음 | |
| 4 | 8 | 칼라, 밸브 스프링 | 별도 판매하지 않음 | |
| 5 | 8 | 밸브 스프링 | 별도 판매하지 않음 | |
| 6 | 8 | 실, 밸브 | 별도 판매하지 않음 | |
| 7 | 1 | 실린더 헤드 어셈블리, 후면, 검은색 그래니트 | 16501088 | |
| 1 | 실린더 헤드 어셈블리, 전면, 블랙 그래니트 | 16501086 | ||
| 1 | 실린더 헤드 어셈블리, 후면, 블랙 | 16501087 | ||
| 1 | 실린더 헤드 어셈블리, 전면, 블랙 | 16501085 | ||
| 8 | 2 | 배기 밸브, 34mm | 18000057 | |
| 9 | 2 | 흡기 밸브, 42mm | 18000056 | |
| 10 | 4 | 나사, 버튼 헤드, TORX | 68120-00 | |
| 11 | 2 | 메달리온, 135 | 14102009 | |
| 12 | 4 | 스터드, 배기 포트 | 10900015A | |
언급되었지만 키트에 포함되지 않은 항목 | |||||
| A | 밸브 스프링 키트, Screamin' Eagle | 18100080 | ||
그림 3. Screamin' Eagle Milwaukee-Eight 131 피스톤
표 4. Screamin' Eagle Milwaukee-Eight 131 피스톤
| 키트에 모든 내용물이 있는지 확인한 후 차량에 품목을 설치하거나 제거하십시오. | ||||
|---|---|---|---|---|---|
항목 | 수량 | 설명 | 부품 번호 | 참고 | |
| 1 | 1 | 피스톤 키트, 전면 및 후면(품목 2-4 포함) | 21900164A | |
| 2 | 2 | 피스톤 링 세트, 표준 | 22000126 | |
| 3 | 4 | 잠금 링, 피스톤 핀 | 22097-99 | |
| 4 | 2 | 피스톤 핀 | 22310-10 | |
그림 4. Screamin' Eagle Milwaukee-Eight 135 실린더
표 5. Screamin' Eagle Milwaukee-Eight 135 실린더
| 키트에 모든 내용물이 있는지 확인한 후 차량에 품목을 설치하거나 제거하십시오. | ||||
|---|---|---|---|---|---|
항목 | 수량 | 설명 | 부품 번호 | 참고 | |
| 1 | 2 | Screamin Eagle 실린더 키트, 4.310인치, 전면 및 후면 실린더, 블랙 그래니트(품목 2-4 포함) | 16800404 | |
| 2 | Screamin Eagle 실린더 키트, 4.310인치, 전면 및 후면 실린더, 블랙(품목 2-4 포함) | 16800407 | ||
| 2 | 4 | 다월 핀, 링 | 16589-99A | |
| 3 | 2 | 개스킷, 실린더 베이스 | 16500332A | |
| 4 | 2 | 개스킷, 실린더 베이스 | 16500657A | |

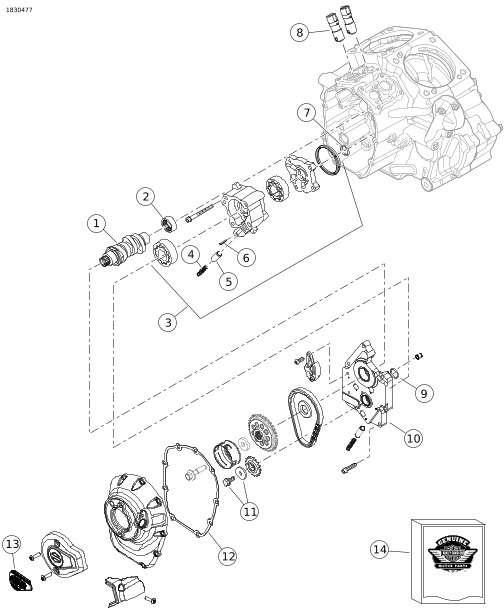

그림 5. Screamin' Eagle Milwaukee-Eight 135 캠축 체스트 구성품
표 6. Screamin' Eagle Milwaukee-Eight 135 캠축 체스트 구성품
| 키트에 모든 내용물이 있는지 확인한 후 차량에 품목을 설치하거나 제거하십시오. | ||||
|---|---|---|---|---|---|
항목 | 수량 | 설명 | 부품 번호 | 참고 | |
| 1 | 1 | 캠축 키트, SE8-550 | 25400432 | |
| 2 | 1 | 니들 베어링 키트, 캠축 | 24018-10 | |
| 3 | 1 | 오일 펌프 어셈블리 | 92400278 | |
| 4 | 1 | 스프링, 릴리프 밸브 | 26210-99 | |
| 5 | 1 | 릴리프 밸브, 오일 펌프 바이패스 | 26400-82B | |
| 6 | 1 | 롤 핀 | 601 | |
| 7 | 1 | O형 링 | 11293 | |
| 8 | 4 | 유압식 리프터 | 18572-13 | |
| 9 | 1 | O형 링 | 11900103 | |
| 10 | 1 | 캠축 플레이트 어셈블리 | 25400419 | |
| 11 | 1 | 고정 키트 | 25566-06 | |
| 12 | 1 | 개스킷, 캠축 커버 | 25700370 | |
| 13 | 1 | 메달리온, 135, IV기 | 14102009 | |
| 14 | 1 | 개스킷 키트 | 25700731 | |
일반
모델
장착 가능한 모델에 관한 정보는 부품 및 액세서리 (P&A) 소매 카탈로그 또는 www.harley-davidson.com 의 Parts and Accessories 섹션(영어만 제공)을 참조하십시오.
최신 지침 시트를 이용하십시오. 다음에서 입수할 수 있습니다. h-d.com/isheets
Harley-Davidson 고객 지원 센터(1-800-258-2464 (미국 전용) 또는 1-414-343-4056로 문의하십시오.
설치 요구 사항
주의사항운전자와 동승자의 안전은 본 키트의 올바른 장착에 달려 있습니다. 적절한 정비 절차를 준수하십시오. 정비 절차가 본인의 능력 밖이거나 필요한 공구가 없을 때는 Harley-Davidson 공식 딜러에 장착 수행을 맡기십시오. 본 키트를 잘못 장착하면 사망이나 심각한 부상으로 이어질 수 있습니다. (00333b)
주의사항
이 설명서는 정비 매뉴얼 정보를 언급하고 있습니다. 설치를 위해 오토바이의 연식과 모델에 맞는 정비 매뉴얼이 필요하며, 다음에서 구할 수 있습니다.
- Harley-Davidson 딜러.
- H-D 정비 정보 포털(2001 이후 모델 대부분에 대해 구독 기반으로 접속 가능). 자세한 내용은 구독에 대한 자주 묻는 질문 을 참조하십시오.
- 키트에는 재교정이 필요합니다 전자식 제어 모듈 (ECM) . Harley-Davidson 딜러에게 문의하십시오.
- 규정을 준수하기 위해 배기 헤더(부품 번호 65600177)를 별도로 구매해야 하는 경우도 있습니다. Harley-Davidson 공식 딜러에 문의하십시오.
- Milwaukee-eight 모터사이클에 이용하는 10 플레이트 어시스트 및 슬립 클러치는 대부분의 경우 이 키트를 지원할 수 있는 충분한 용량이 있습니다. 클러치 미끄러짐이 발생할 때만 대용량 스프링을 설치하십시오. 대용량 스프링을 설치하면 클러치 레버 노력이 증가합니다.
이 항목들은 해당 지역의 Harley-Davidson 공식 딜러에서 구할 수 있습니다.
준비
| 1. | 모터사이클을 똑바로 세웁니다. 정비 설명서를 참조하십시오. | |
| 2. | 보안 시스템을 해제하십시오. 정비 설명서를 참조하십시오. | |
| 3. | 시트를 제거합니다. 정비 설명서를 참조하십시오. | |
| 4. | 메인 퓨즈를 제거합니다. 정비 설명서를 참조하십시오. | |
| 5. | 연료 탱크를 제거하십시오. 정비 설명서를 참조하십시오. | |
| 6. | 라디에이터가 중앙에 있는 수냉식 실린더 헤드: 드레인 냉각수 시스템. 정비 설명서를 참조하십시오. |
제거
| 1. | 차대에서 엔진을 제거합니다. 정비 매뉴얼의 엔진 부분을 참조하십시오. |
설치
| 1. | 엔진을 설치하기 전에 오일 시스템에 이물질이나 오염이 없는지 확인하십시오. Harley-Davidson 딜러 또는 자격을 갖춘 기술자가 오일 팬을 플러싱하게 하십시오. 제거한 엔진에 내부 손상이 있는 경우 오일 팬을 교체하십시오. | |
| 2. | 엔진과 트랜스미션의 접속부에서 오일 통로 캡 또는 플러그를 분리하십시오. | |
| 3. | 차대에 엔진을 설치합니다. 정비 매뉴얼의 엔진 부분을 참조하십시오. | |
| 4. | 이 키트의 지침에 따라 스로틀 바디와 고유량 인젝터를 설치하십시오. |
완료
주의사항
최신 냉각수 배출 절차 및 필요한 도구는 정비 매뉴얼의 전자 버전을 참조하십시오. 참조: https://serviceinfo.harley-davidson.com.
초기에 인쇄된 Street Glide(FLHXSE) 및 Road Glide(FLTRXSE)의 2023 CVO 정비 매뉴얼에는 최신 정보가 없을 수 있습니다.
| 1. | 라디에이터가 중앙에 있는 수냉식 실린더 헤드: 서비스 냉각수 계통. 정비 설명서를 참조하십시오. | |
| 2. | 연료 탱크를 설치하십시오. 정비 설명서를 참조하십시오. | |
| 3. | 메인 퓨즈를 설치합니다. 정비 설명서를 참조하십시오. | |
| 4. | 시트를 설치하십시오. 시트를 설치한 후 시트를 당겨 고정됐는지 확인하십시오. 정비 설명서를 참조하십시오. | |
| 5. | 구성에 적합한 캘리브레이션으로 ECM 을(를) 캘리브레이션합니다. 자세한 내용은 딜러에게 문의하십시오. | |
| 6. | 엔진이 정상 작동 온도에 이를 때까지 모터사이클을 주행하십시오. 여러 번 반복하여 올바로 작동하는지 확인하십시오. |
작동
브레이크 인 라이딩 규칙은 사용 설명서를 참조하십시오.
유지보수
| 1. | 모터사이클 정비 매뉴얼 또는 사용 설명서의 유지 보수 일정을 참조하십시오. | |
| 2. | 적절한 서비스 절차는 서비스 설명서의 엔진 섹션을 참조하십시오. |
135 엔진 사양
주의사항
다음 섹션에서는 Milwaukee-Eight 엔진에 대해 Touring 정비 매뉴얼의 엔진 부분에 설명되지 않은 별도 정보를 제공합니다.
표 7. 엔진: Screamin' Eagle Milwaukee Eight 135
항목 | 사양 | |
|---|---|---|
압축비 | 11.7:1 | |
보어 | 4.310인치 | 109.5mm |
행정 | 4.625인치 | 117.5mm |
배기량 | 135.3입방인치 | 2217cc |
윤활 시스템 | 가압 건조통 오일 냉각기 있음 | |
제조 허용 오차
다음 표에 나오지 않는 사양은 정비 매뉴얼의 엔진 사양을 참조하십시오.
표 8. 밸브 스프링 사양
항목 | 압력 | 규격 |
|---|---|---|
높이 1 | 100파운드(45kg) | 1.470인치 (37.4mm) |
높이 2 | 262파운드(119kg) | 0.97인치 (24.6mm) |
자유 길이 | 해당 사항 없음 | 1.779인치 (45.2mm) |
표 9. 피스톤
피스톤: | 지상고(인치) |
|---|---|
피스톤에서 실린더까지 거리(느슨한 경우) | 0.0045 |
피스톤에서 실린더까지 거리(느슨한 경우) | 0.0002-0.0005 |
상단 링 끝 간격 두 번째 링 끝 간격 오일 컨트롤 링 레일 간격 | 0.015-0.025 0.015-0.025 0.015±0.009 |
상단 링 옆 간격 두 번째 링 옆 간격 오일 컨트롤 링 옆 간격 | 0.0017-0.0027 0.0009-0.0029 0.0004-0.0059 |
표 10. 캠축 사양-SE8-550
흡기 | 사양 |
|---|---|
열림 | F-9.4° B; R-6.4° B |
닫힘 | F-41.4° A; R-40°A |
기간 | F-230.8°; R-226.8° |
최고 밸브 양정 | I -552인치 |
밸브 양정 @ TDC | F-.116인치; R-.102인치 |
배기 | 사양 |
열림 | F-69.4° BBDC: R-68.4°BBDC |
닫힘 | F-5.8° A; R-2.8° A |
기간 | F-255.2°; R-251.2° |
최고 밸브 양정 | 0.551인치 |
밸브 양정 @ TDC | F-0.102인치; R-0.091인치 |
캠 타이밍 @0.050인치 태핏 들림(크랭크축 각도) | |
서비스 마모 한계
주의사항
다음 표에 나오지 않는 사양은 정비 매뉴얼의 엔진 사양을 참조하십시오.
마모 한계를 부품 교체 지침으로 사용하십시오.
표 11. 피스톤
피스톤에서 실린더까지 거리(느슨한 경우) | 마모 한계(인치) |
|---|---|
실린더 내부 길이(느슨한 경우) | 0.0045 |
피스톤 핀 길이(느슨한 경우) | 0.0010 |
상단 링 끝 간격 두 번째 링 끝 간격 오일 컨트롤 링 레일 간격 | 0.030 0.034 0.038 |
상단 링 옆 간격 두 번째 링 옆 간격 오일 컨트롤 링 옆 간격 | 0.0035 0.0035 0.0067 |
