SCREAMIN' EAGLE MILWAUKEE EIGHT 135-KASSEMOTOR
941004462024-01-23
GENERELL INFORMASJON
Tabell 1. Generell informasjon
Sett | Anbefalte verktøy | Ferdighetsnivå(1) |
|---|---|---|
16200759, 16200760, 16200767, 16200937 | Vernebriller, momentnøkkel, Digital Technician II (DT II) , H-D-spesialverktøy |  |
(1) DTII og forhandlerinstallasjon kreves
SETTETS INNHOLD

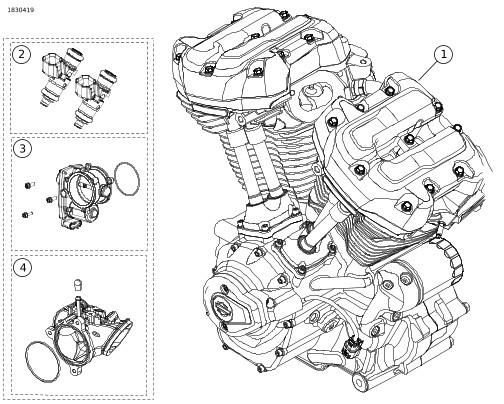

Figur 1. Screamin' Eagle Milwaukee Eight 135-kassemotor
Tabell 2. Screamin' Eagle Milwaukee Eight 135-kassemotor
 | Kontroller at alt innholdet er med i settet før du begynner å montere eller fjerne deler fra kjøretøyet. | ||||
|---|---|---|---|---|---|
Element | Mengde | Beskrivelse | Delenr. | Merknader | |
 | 1 | 1 | Motor | 16200759, 16200760, 16200767, 16200937 | |
| 2 | 1 | Screamin' Eagle-injektorsett for høy gjennomstrømning | 27400067 | |
| 3 | 1 | Screamin' Eagle 68 mm forgassersett | 27300194 | |
| 4 | 1 | 68mm CNC-portert inntaksmanifold | 27300217 | |

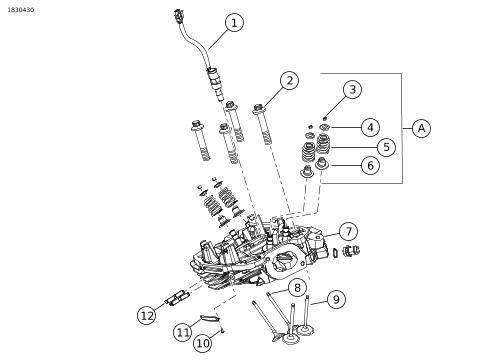

Figur 2. Screamin' Eagle Milwaukee-Eight 135-sylinderhoder
Tabell 3. Screamin' Eagle Milwaukee-Eight 135-sylinderhoder
| Kontroller at alt innholdet er med i settet før du begynner å montere eller fjerne deler fra kjøretøyet. | ||||
|---|---|---|---|---|---|
Element | Mengde | Beskrivelse | Delenr. | Merknader | |
| 1 | 2 | Automatisk kompresjonsfrigjøring | 18400073B | |
| 2 | 8 | Flensmutter | 10200303 | |
| 3 | 16 | Ventilstyring | Selges ikke separat | |
| 4 | 8 | Krage, ventilfjær | Selges ikke separat | |
| 5 | 8 | Ventilfjær | Selges ikke separat | |
| 6 | 8 | Forsegling, ventil | Selges ikke separat | |
| 7 | 1 | Sylinderhode, bak, svart granitt | 16501088 | |
| 1 | Sylinderhode, foran, svart granitt | 16501086 | ||
| 1 | Sylinderhode, bakre, svart | 16501087 | ||
| 1 | Sylinderhode, fremre, svart | 16501085 | ||
| 8 | 2 | Eksosventil, 34 mm | 18000057 | |
| 9 | 2 | Inntaksventil, 42 mm | 18000056 | |
| 10 | 4 | Skrue, knapphode, TORX | 68120-00 | |
| 11 | 2 | Medaljong, 135 | 14102009 | |
| 12 | 4 | Bolt, eksosport | 10900015A | |
Elementer som er nevnt, men ikke inkludert i settet | |||||
| A | Ventilfjærsett, Screamin' Eagle | 18100080 | ||
Figur 3. Screamin' Eagle Milwaukee Eight 135-stempler
Tabell 4. Screamin' Eagle Milwaukee Eight 135-stempler
| Kontroller at alt innholdet er med i settet før du begynner å montere eller fjerne deler fra kjøretøyet. | ||||
|---|---|---|---|---|---|
Element | Mengde | Beskrivelse | Delenr. | Merknader | |
| 1 | 1 | Stempelsett, foran og bak (inkluderer del 2 til 4) | 21900164A | |
| 2 | 2 | Stempelringsett, standard | 22000126 | |
| 3 | 4 | Låsering, stempelpinne | 22097-99 | |
| 4 | 2 | Stempelpinne | 22310-10 | |
Figur 4. Screamin' Eagle Milwaukee-Eight 135-sylindre
Tabell 5. Screamin' Eagle Milwaukee-Eight 135-sylindre
| Kontroller at alt innholdet er med i settet før du begynner å montere eller fjerne deler fra kjøretøyet. | ||||
|---|---|---|---|---|---|
Element | Mengde | Beskrivelse | Delenr. | Merknader | |
| 1 | 2 | Screamin Eagle-sylindersett, 4,310 tommer, foran og bak, svart granitt (Inkluderer del 2 til 4) | 16800404 | |
| 2 | Screamin Eagle-sylindersett, 4,310 tommer, foran og bak, svart (Inkluderer del 2 til 4) | 16800407 | ||
| 2 | 4 | Tapp, ring | 16589-99A | |
| 3 | 2 | Pakning, sylinderbunn | 16500332A | |
| 4 | 2 | Pakning, sylinderbunn | 16500657A | |

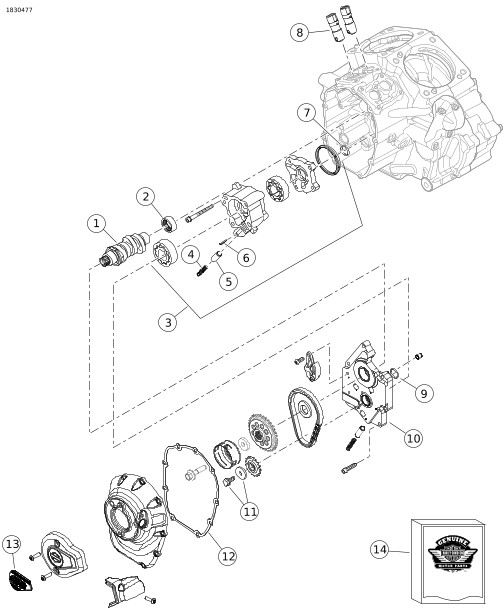

Figur 5. Screamin' Eagle Milwaukee-Eight 135-kamakselfestekomponenter
Tabell 6. Screamin' Eagle Milwaukee-Eight 135-kamakselfestekomponenter
| Kontroller at alt innholdet er med i settet før du begynner å montere eller fjerne deler fra kjøretøyet. | ||||
|---|---|---|---|---|---|
Element | Mengde | Beskrivelse | Delenr. | Merknader | |
| 1 | 1 | Kamakselsett, SE8-550 | 25400432 | |
| 2 | 1 | Nålrullelagersett, kamaksel | 24018-10 | |
| 3 | 1 | Oljepumpe | 92400278 | |
| 4 | 1 | Fjær, avlastningsventil | 26210-99 | |
| 5 | 1 | Avlastningsventil, oljepumpe-bypass | 26400-82B | |
| 6 | 1 | Rullepinne | 601 | |
| 7 | 1 | O-ring | 11293 | |
| 8 | 4 | Hydrauliske løftere | 18572-13 | |
| 9 | 1 | O-ring | 11900103 | |
| 10 | 1 | Kamakselplate | 25400419 | |
| 11 | 1 | Festesett | 25566-06 | |
| 12 | 1 | Pakning, kamakseldeksel | 25700370 | |
| 13 | 1 | Medaljong, 135, Stage IV | 14102009 | |
| 14 | 1 | Pakningssett | 25700731 | |
GENERELT
Modeller
Hvis du trenger informasjon om montering for forskjellige modeller, kan du lese Deler og tilbehør (Høyttalersystem) -detaljhandelkatalogen eller Parts and Accessories-delen (Deler og tilbehør) på www.harley-davidson.com .
Kontroller at du bruker nyeste versjon av instruksjonsarket. Du finner dette her: h-d.com/isheets
Kontakt Harley-Davidson Customer Support Center på 1-800-258-2464 (kun i USA) eller 1-414-343-4056.
Installasjonskrav
ADVARSELFøreren og passasjerens sikkerhet avhenger av korrekt montering av dette settet. Bruk de passende prosedyrene i servicehåndboken. Hvis du ikke er i stand til å utføre prosedyren eller ikke har de nødvendige verktøyene, bør du få en Harley-Davidson-forhandler til å utføre monteringen. Feilaktig montering av dette settet kan utgjøre en fare for liv og helse. (00333b)
MERK
Dette instruksjonsbladet viser til informasjon i servicehåndboken. En servicehåndbok for denne motorsykkelmodellen/årsmodellen kreves for denne monteringen. Du kan skaffe en på følgende steder:
- En Harley-Davidson-forhandler.
- H-D Service-informasjonsportalen, en abonnementsbasert tjeneste tilgjengelig for de fleste modeller fra 2001 og senere. Hvis du vil vite mer, kan du lese listen med vanlige spørsmål og svar om abonnementer .
- Settet krever ny kalibrering av Elektronisk kontrollmodul (ECM) . Ta kontakt med en Harley-Davidson-forhandler.
- Separat kjøp av eksosfront (delenr. 65600177) kan være nødvendig. Ta kontakt med en Harley-Davidson-forhandler.
- Clutchen med 10 plater som brukes i Milwaukee-Eight-motorsykler har kapasitet nok til å støtte dette settet i de fleste tilfeller. Monter fjærer med høyere kapasitet kun hvis clutchen slurer. Fjærer med høyere kapasitet vil kreve mer kraft for å klemme inn clutchhendelen.
Disse artiklene er tilgjengelig hos din lokale Harley-Davidson-forhandler.
KLARGJØRE
| 1. | Sett motorsykkelen i oppreist stilling. Se servicehåndboken. | |
| 2. | Deaktiver sikkerhetssystemet. Se servicehåndboken. | |
| 3. | Ta av setet. Se servicehåndboken. | |
| 4. | Ta ut hovedsikringen. Se servicehåndboken. | |
| 5. | Fjern drivstofftanken. Se servicehåndboken. | |
| 6. | Væskekjølte sylinderhoder med senterposisjon: Radiator: Luft kjølesystemet. Se servicehåndboken. |
FJERN
| 1. | Fjern motoren fra chassiset. Se under MOTOR i servicehåndboken. |
MONTER
| 1. | Før du monterer motoren, må du sørge for at det ikke er rusk eller annen forurensning i oljesystemet. Få en Harley-Davidson-forhandler eller en kvalifisert mekaniker til å rengjøre oljepannen. Hvis motoren som ble fjernet hadde intern skade, skifter du ut oljepannen. | |
| 2. | Fjern oljehettene eller pluggene ved overgangen fra motoren til girkassen. | |
| 3. | Monter motoren på chassiset. Se under MOTOR i servicehåndboken. | |
| 4. | Monter gasshuset og injektorene med høy gjennomstrømming i henhold til instruksjonene i dette settet. |
FERDIG
MERK
Hvis du vil ha oversikt over den nyeste prosedyren for kjølevæsketapping og nødvendige verktøy, kan du se i den elektroniske versjonen av servicehåndboken i Se: https://serviceinfo.harley-davidson.com.
Den første trykte 2023 CVO-servicehåndboken for Street Glide (FLHXSE) og Road Glide (FLTRXSE) har kanskje ikke den gjeldende informasjonen.
| 1. | Væskekjølte sylinderhoder med senterposisjon: Radiator: Utfør service på kjølesystemet. Se servicehåndboken. | |
| 2. | Monter drivstofftanken. Se servicehåndboken. | |
| 3. | Installer hovedsikringen. Se servicehåndboken. | |
| 4. | Monter setet. Når du har montert setet, drar du det oppover for å kontrollere at det er festet. Se servicehåndboken. | |
| 5. | Kalibrer ECM på nytt med korrekt kalibrering for konfigurasjonen. Spør forhandleren for å få mer informasjon. | |
| 6. | Kjør motorsykkelen til motoren har normal driftstemperatur. Gjenta flere ganger for å bekrefte korrekt drift. |
BRUK
Les i brukerhåndboken under REGLER FOR INNKJØRING.
VEDLIKEHOLD
| 1. | Les VEDLIKEHOLDSPLANEN i motorsykkelens servicehåndbok eller brukerhåndbok. | |
| 2. | Se under MOTOR i servicehåndboken for å få oversikt over riktige serviceprosedyrer. |
SPESIFIKASJONER FOR 135-MOTOR
MERK
Avsnittene under inneholder unik informasjon som ikke er tilgjengelig i MOTOR-delen av Touring-servicehåndboken for Milwaukee-Eight-motoren.
Tabell 7. Motor: Screamin' Eagle Milwaukee Eight 135
Element | Spesifikasjon | |
|---|---|---|
Kompresjonsforhold | 11.7:1 | |
Boring | 4,310 tommer | 109,5 mm |
Slaglengde | 4,625 tommer | 117,5 mm |
Slagvolum | 135,3 kubikktommer | 2217 cc |
Smøresystem | Under trykk, tørr bunnpanne med oljekjøler | |
PRODUKSJONSTOLERANSER
Les om motorspesifikasjonene i servicehåndboken for å få informasjon om eventuelle spesifikasjoner som ikke vises i tabellene under.
Tabell 8. Spesifikasjoner for ventilfjærer
ELEMENT | TRYKK | DIMENSJON |
|---|---|---|
Høyde 1 | 100 pund (45 kg) | 1,470 tommer (37,4 mm) |
Høyde 2 | 262 pund (119 kg) | 0,97 tommer (24,6 mm) |
Fri lengde | gjelder ikke | 1,779 tommer (45,2 mm) |
Tabell 9. Stempler
Stempel: | Klaring (tommer) |
|---|---|
Stempel-til-sylinder-passform (løs) | 0.0045 |
Stempelpinnepassform (løs) | 0.0002-0.0005 |
Åpning i den øvre ringens ende Åpning i den andre ringens ende Skinneåpning for oljekontrollring | 0,015-0,025 0,015-0,025 0,015± .0,009 |
Klaring på siden av øvre ring Klaring på siden av andre ring Klaring på siden av oljekontrollring | 0,0017–0,0027 0,0009–0,0029 0,0004-0,0059 |
Tabell 10. Kamakselspesifikasjoner-SE8-550
Inntak | Spesifikasjon |
|---|---|
Åpner | F-9,4° B; R-6,4° B |
Lukker | F-41,4° A; R-40°A |
Varighet | F-230,8°; R-226.8° |
Maksimum ventilløft | I -552 tommer |
Ventilløft @ TDC | F-.112 tommer; B-.112 tommer |
Eksos | Spesifikasjon |
Åpner | F-69.4° BBDC: B-68,4°BBDC |
Lukker | F-5,8° A; B-2,8° A |
Varighet | F-255,2°; B-251.2° |
Maksimum ventilløft | 0,551 tommer. |
Ventilløft @ TDC | F-0,102 tommer .; B-0,091 tommer. |
Kam-timing @ 0,050 tommer Ventilløft i veivakselgrader | |
GRENSER FOR DRIFTSSLITASJE
MERK
Les om motorspesifikasjonene i servicehåndboken for å få informasjon om eventuelle spesifikasjoner som ikke vises i tabellene under.
Bruk slitasjegrenser som rettesnor for utskifting av deler.
Tabell 11. Stempler
Stempel-til-sylinder-passform (løs) | Slitasjegrense (tommer) |
|---|---|
Passform i sylinder (løs) | 0.0045 |
Stempelpinnepassform (løs) | 0.0010 |
Åpning i den øvre ringens ende Åpning i den andre ringens ende Skinneåpning for oljekontrollring | 0.030 0.034 0.038 |
Klaring på siden av øvre ring Klaring på siden av andre ring Klaring på siden av oljekontrollring | 0.0035 0.0035 0.0067 |
