SILNIK SPRZEDAWANY OSOBNO, SCREAMIN EAGLE MILWAUKEE EIGHT 135
941004462024-01-23
INFORMACJE OGÓLNE
Tabela 1. Informacje ogólne
Zestawy | Sugerowane narzędzia | Poziom umiejętności(1) |
|---|---|---|
16200759, 16200760, 16200767, 16200937 | Okulary ochronne, klucz dynamometryczny, Cyfrowy technik II (DT II) , specjalne narzędzia H-D |  |
(1) Wymagana instalacja u dealera, z wykorzystaniem DT II
ZAWARTOŚĆ ZESTAWU

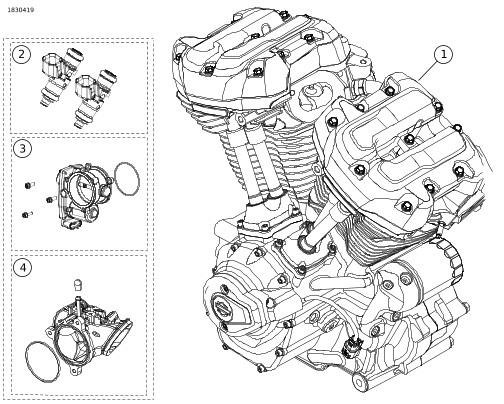

Rysunek 1. Silnik sprzedawany osobno, Screamin Eagle Milwaukee Eight 135
Tabela 2. Silnik sprzedawany osobno, Screamin Eagle Milwaukee Eight 135
 | Przed rozpoczęciem montażu lub demontażu części pojazdu sprawdź, czy w zestawie są wszystkie części. | ||||
|---|---|---|---|---|---|
Pozycja | Ilość | Opis | Nr kat. | Uwagi | |
 | 1 | 1 | Zespół silnika | 16200759, 16200760, 16200767, 16200937 | |
| 2 | 1 | Zestaw wtryskiwaczy wysokoprxepływowych Screamin’ Eagle | 27400067 | |
| 3 | 1 | Zestaw korpusu przepustnicy Screamin’ Eagle 68 mm | 27300194 | |
| 4 | 1 | Kolektor dolotowy CNC 68 mm | 27300217 | |

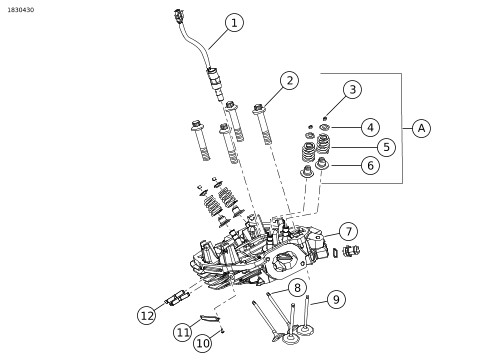

Rysunek 2. Głowice cylindra Screamin' Eagle Milwaukee-Eight 135
Tabela 3. Głowice cylindra Screamin' Eagle Milwaukee-Eight 135
| Przed rozpoczęciem montażu lub demontażu części pojazdu sprawdź, czy w zestawie są wszystkie części. | ||||
|---|---|---|---|---|---|
Pozycja | Ilość | Opis | Nr kat. | Uwagi | |
| 1 | 2 | Zawór automatycznego zwolnienia sprężania | 18400073B | |
| 2 | 8 | Nakrętka kołnierzowa | 10200303 | |
| 3 | 16 | Uchwyt, zawór | Nie jest sprzedawany jako oddzielna część zamienna | |
| 4 | 8 | Kołnierz, sprężyna zaworu | Nie jest sprzedawany jako oddzielna część zamienna | |
| 5 | 8 | Sprężyna zaworu | Nie jest sprzedawany jako oddzielna część zamienna | |
| 6 | 8 | Uszczelka, zawór | Nie jest sprzedawany jako oddzielna część zamienna | |
| 7 | 1 | Zespół głowicy cylindra, tył, czarny granit | 16501088 | |
| 1 | Zespół głowicy cylindra,przód, czarny granit | 16501086 | ||
| 1 | Zespół głowicy cylindrów, tył | 16501087 | ||
| 1 | Zespół głowicy cylindra, przód | 16501085 | ||
| 8 | 2 | Zawór wylotowy, 43 mm | 18000057 | |
| 9 | 2 | Zawór wlotowy, 42 mm | 18000056 | |
| 10 | 4 | Śruba, łeb kulisty, TORX | 68120-00 | |
| 11 | 2 | Medalion, 135 | 14102009 | |
| 12 | 4 | Kołek, port wydechowy | 10900015A | |
Elementy wymienione, ale niewchodzące w skład zestawu | |||||
| A | Zestaw sprężyn zaworu, Screamin’ Eagle | 18100080 | ||
Rysunek 3. Tłoki Screamin' Eagle Milwaukee Eight 135
Tabela 4. Tłoki Screamin' Eagle Milwaukee Eight 135
| Przed rozpoczęciem montażu lub demontażu części pojazdu sprawdź, czy w zestawie są wszystkie części. | ||||
|---|---|---|---|---|---|
Pozycja | Ilość | Opis | Nr kat. | Uwagi | |
| 1 | 1 | Zestaw tłoków, przód i tył (zawiera elementy 2-4) | 21900164A | |
| 2 | 2 | Zestaw pierścieni tłokowych, standard | 22000126 | |
| 3 | 4 | Pierścień blokujący, sworzeń tłoka | 22097-99 | |
| 4 | 2 | Sworzeń tłoka | 22310-10 | |
Rysunek 4. Cylindry Screamin' Eagle Milwaukee-Eight 135
Tabela 5. Cylindry Screamin' Eagle Milwaukee-Eight 135
| Przed rozpoczęciem montażu lub demontażu części pojazdu sprawdź, czy w zestawie są wszystkie części. | ||||
|---|---|---|---|---|---|
Pozycja | Ilość | Opis | Nr kat. | Uwagi | |
| 1 | 2 | Zestaw cylindrów Screamin Eagle, 4.310 icala, przednie i tylne cylindry, czarny granit (zawiera pozycje 2-4) | 16800404 | |
| 2 | Zestaw cylindrów Screamin Eagle, 4.310 in., cylindry przednie i tylne, czarny (zawiera pozycje 2-4) | 16800407 | ||
| 2 | 4 | Kołek rozprężny, pierścień | 16589-99A | |
| 3 | 2 | Uszczelka, podstawa cylindra | 16500332A | |
| 4 | 2 | Uszczelka, podstawa cylindra | 16500657A | |

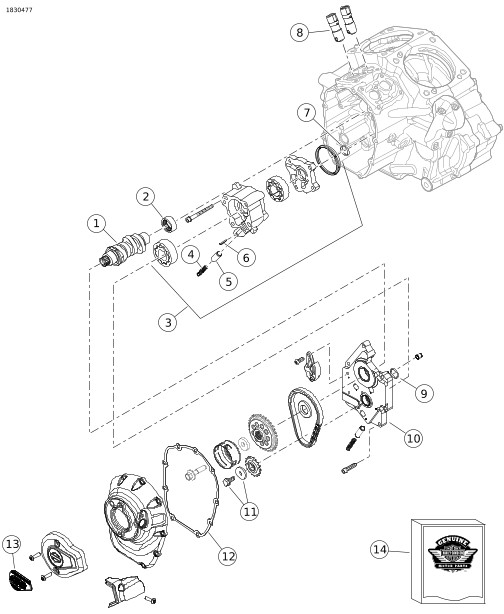

Rysunek 5. Elementy skrzyni wałka rozrządu Screamin' Eagle Milwaukee-Eight 135
Tabela 6. Elementy skrzyni wałka rozrządu Screamin' Eagle Milwaukee-Eight 135
| Przed rozpoczęciem montażu lub demontażu części pojazdu sprawdź, czy w zestawie są wszystkie części. | ||||
|---|---|---|---|---|---|
Pozycja | Ilość | Opis | Nr kat. | Uwagi | |
| 1 | 1 | Zestaw wałka rozrządu, SE8-550 | 25400432 | |
| 2 | 1 | Zestaw łożysk igiełkowych, wałek rozrządu | 24018-10 | |
| 3 | 1 | Zespół pompy olejowej | 92400278 | |
| 4 | 1 | Sprężyna, zawór bezpieczeństwa | 26210-99 | |
| 5 | 1 | Zawór bezpieczeństwa, obejście pompy olejowej | 26400-82B | |
| 6 | 1 | Kołek | 601 | |
| 7 | 1 | O-ring | 11293 | |
| 8 | 4 | Popychacze hydrauliczne | 18572-13 | |
| 9 | 1 | O-ring | 11900103 | |
| 10 | 1 | Zespół wałka rozrządu | 25400419 | |
| 11 | 1 | Zestaw ustalający | 25566-06 | |
| 12 | 1 | Uszczelka, pokrywa wałka rozrządu | 25700370 | |
| 13 | 1 | Medalion, 135, Stage IV | 14102009 | |
| 14 | 1 | Zestaw uszczelki | 25700731 | |
INFORMACJE OGÓLNE
Modele
Informacje na temat osprzętu modelu można znaleźć w Części i akcesoria (P&A) katalogu detalicznym lub w dziale poświęconym częściom i akcesoriom www.harley-davidson.pl .
Sprawdź, czy korzystasz z najnowszej wersji instrukcji. Jest on dostępny na: h-d.com/isheets
Skontaktuj się z centrum obsługi klientów Harley-Davidson pod numerem 1-800-258-2464 (tylko USA) lub 1-414-343-4056.
Wymagania dotyczące montażu
OSTRZEŻENIEOd prawidłowego zamontowania części z tego zestawu zależy bezpieczeństwo kierującego i pasażera. Wykonaj odpowiednie procedury z instrukcji serwisowej. Osoby niebędące w stanie przeprowadzić tej procedury lub niedysponujące odpowiednimi narzędziami powinny zlecić wykonanie montażu dealerowi firmy Harley-Davidson. Niewłaściwy montaż części z tego zestawu może być przyczyną śmierci lub poważnych obrażeń ciała. (00333b)
UWAGA
Ta karta instrukcji dotyczy informacji pochodzących z instrukcji serwisowej. Do montażu tego zestawu potrzebna jest instrukcja serwisowa przeznaczona do określonego roku/modelu motocykla, która jest dostępna:
- u dealera Harley-Davidson.
- w portalu informacji serwisowych H-D, do którego dostęp oparty jest na subskrypcji i który dostępny dla większości modeli z 2001 roku i nowszych. Aby uzyskać więcej informacji, zobacz Często zadawane pytania dotyczące subskrypcji .
- Zestaw wymaga Elektroniczny moduł sterujący (ECM) rekalibracji. Skontaktuj się z dilerem firmy Harley-Davidson.
- W celu zachowania zgodności może być wymagany oddzielny zakup kolektora wydechowego (nr kat.65600177). Skontaktuj się z dealerem Harley-Davidson.
- 10-tarczowe wspomagane sprzęgło poślizgowe stosowane w pojazdach Milwaukee-Eight ma wystarczającą pojemność do obsługi tego zestawu w większości zastosowań. Sprężyny o większej pojemności należy instalować tylko w przypadku poślizgu sprzęgła. Sprężyny o większej pojemności zwiększą siłę dźwigni sprzęgła.
Te pozycje są dostępne u najbliższego dealera Harley-Davidson.
PRZYGOTOWANIE
| 1. | Ustaw motocykl pionowo. Zob. instrukcja serwisowa. | |
| 2. | Dezaktywuj układ alarmowy. Zob. instrukcja serwisowa. | |
| 3. | Zdejmij siodło. Zob. instrukcja serwisowa. | |
| 4. | Wyjmij bezpiecznik główny. Zob. instrukcja serwisowa. | |
| 5. | Zdemontuj zbiornik paliwa. Zob. instrukcja serwisowa. | |
| 6. | Głowice cylindrów chłodzone cieczą, położenie centralne Chłodnica: Opróżnij układ chłodziwa. Zob. instrukcja serwisowa. |
USUŃ
| 1. | Wyjmij silnik z podwozia. Patrz punkt SILNIK instrukcji serwisowej. |
ZAMONTUJ
| 1. | Przed zainstalowaniem silnika należy upewnić się, że w układzie smarowania nie ma żadnych zanieczyszczeń. Zleć wypłukanie miski olejowej dealerowi Harley-Davidson lub wykwalifikowanemu mechanikowi. Jeśli usunięty silnik miał uszkodzenie wewnętrzne, wymień miskę olejową. | |
| 2. | Zdejmij korki wlewu oleju z interfejsu silnika do skrzyni biegów. | |
| 3. | Zamontuj silnik na podwoziu. Patrz sekcja SILNIK instrukcji serwisowej. | |
| 4. | Zamontuj korpus przepustnicy i wtryskiwacze o wysokim przepływie zgodnie z instrukcjami zawartymi w tym zestawie. |
UKOŃCZONO
UWAGA
Najnowszą procedurę odpowietrzania chłodziwa i wymagane narzędzia opisano w elektronicznej wersji instrukcji serwisowej w Zob.: https://serviceinfo.harley-davidson.com.
Pierwotna wydrukowana instrukcja serwisowa CVO 2023 dla Street Glide (FLHXSE) i Road Glide (FLTRXSE) może nie zawierać aktualnych informacji.
| 1. | Głowice cylindrów chłodzone cieczą, położenie centralne Chłodnica: Serwisuj układ chłodziwa. Zob. instrukcja serwisowa. | |
| 2. | Zamontuj zbiornik paliwa. Zob. instrukcja serwisowa. | |
| 3. | Załóż bezpiecznik główny. Zob. instrukcja serwisowa. | |
| 4. | Zamontuj siodło. Po zamontowaniu siodła pociągnij je ku górze, aby upewnić się, że jest ono odpowiednio zamocowane. Zob. instrukcja serwisowa. | |
| 5. | Skalibruj ECM z odpowiednią kalibracją do konfiguracji. Szczegółowych informacji udziela dealer. | |
| 6. | Zostaw motocykl na chodzie, aż silnik osiągnie normalną temperaturę roboczą. Powtórz kilka razy, aby sprawdzić prawidłowe działanie. |
OBSŁUGA
Sprawdź ZASADY DOCIERANIA w instrukcji obsługi.
KONSERWACJA
| 1. | Sprawdź HARMONOGRAM KONSERWACJI w instrukcji serwisowej pojazdu lub instrukcji obsługi. | |
| 2. | Odpowiednie procedury serwisowe znajdują się w rozdziale SILNIK instrukcji serwisowej. |
DANE TECHNICZNE SILNIKA 135
UWAGA
Poniższe części zawierają informacje, które nie zostały zamieszczone w części SILNIK instrukcji serwisowej dotyczącej silnika Milwaukee Eight.
Tabela 7. Silnik: Screamin' Eagle Milwaukee Eight 135
Pozycja | Specyfikacja | |
|---|---|---|
Stopień sprężania | 11.7:1 | |
Średnica | 4,310 cala | 109,5 mm |
Skok | 4,625 cala | 117,5 mm |
Pojemność | 135 cala sześciennego | 2212 cc |
Układ smarowania | Pod ciśnieniem, sucha miska olejowa z chłodnicą oleju | |
TOLERANCJE PRODUKCYJNE
Informacje na temat specyfikacji niewymienionych w poniższych tabelach można znaleźć w specyfikacji silnika w instrukcji serwisowej.
Tabela 8. Specyfikacje sprężyn zaworów
POZYCJA | CIŚNIENIE | WYMIARY |
|---|---|---|
Wysokość 1 | 100 lb (45 kg) | 1,470 cala (37,4 mm) |
Wysokość 2 | 262 lb (119 kg) | 0,97 cala (24,6 mm) |
Swobodny odcinek | n/a | 1,779 cala (45,2 mm) |
Tabela 9. Tłoki
Tłok: | Prześwit (cale) |
|---|---|
Dopasowanie tłoka do cylindra (luźne) | 0.0045 |
Dopasowanie sworznia tłoka (luźne) | 0.0002-0.0005 |
Pierwsza szczelina na końcu pierścienia Druga szczelina na końcu pierścienia Szczelina szyny pierścienia kontroli oleju | 0,015-0,025 0,015-0,025 0,015± ,0,009 |
Prześwit po stronie pierścienia górnego Prześwit boczny drugiego pierścienia Prześwit boczny pierścienia olejowego | 0,0017-0,0027 0,0009-0,0029 0,0004-0,0059 |
Tabela 10. Dane techniczne wałka rozrządu-SE8-550
Układ dolotowy | Specyfikacja |
|---|---|
Otwiera się | F-9,4° B; R-6,4°B |
Zamyka się | F-41,4°A; R-40°A |
Czas trwania | F-230,8°; R-226,8° |
Maksymalny wznios zaworu | I -552 cala |
Podnośnik zaworu @ TDC | F-0,116 cala; R-0,102 cala |
Wydech | Specyfikacja |
Otwiera się | F-69,4° BBDC: R-68,4°BBDC |
Zamyka się | F-5,8° A; R-2,8° A |
Czas trwania | F-255,2°; R-251,2° |
Maksymalny wznios zaworu | 0,551 cala |
Podnośnik zaworu @ TDC | F-0,102 in.; R-0,091 cala |
Ustawienie krzywek synchronizujących @ 0,050 cala Podnośnik popychacza w stopniach wału korbowego | |
ODPORNOŚĆ NA ZUŻYCIE
UWAGA
Informacje na temat specyfikacji niewymienionych w poniższych tabelach można znaleźć w specyfikacji silnika w instrukcji serwisowej.
Skorzystaj z informacji o poziomie zużycia jako wskazówki do wymiany części.
Tabela 11. Tłoki
Dopasowanie tłoka do cylindra (luźne) | Granica zużycia (cale) |
|---|---|
Dopasowanie do cylindra (luźne) | 0.0045 |
Dopasowanie sworznia tłoka (luźne) | 0.0010 |
Pierwsza szczelina na końcu pierścienia Druga szczelina na końcu pierścienia Szczelina szyny pierścienia kontroli oleju | 0.030 0.034 0.038 |
Prześwit po stronie pierścienia górnego Prześwit boczny drugiego pierścienia Prześwit boczny pierścienia olejowego | 0.0035 0.0035 0.0067 |
