ENJIN TONG SCREAMIN' EAGLE MILWAUKEE-EIGHT 135

941004462024-01-23

MAKLUMAT UMUM

Jadual 1. Maklumat Am

Kit	Alat yang Dicadangkan	Tahap Kemahiran⁽¹⁾
16200759, 16200760, 16200767, 16200937	Kaca mata Keselamatan, Perengkuh Tork Juruteknik Digital II (DT II) , Alat Khas H-D

(1) DTII dan pemasangan peniaga diperlukan

KANDUNGAN KIT

Rajah 1. Enjin Tong Screamin' Eagle Milwaukee-Eight 135

Jadual 2. Enjin Tong Screamin' Eagle Milwaukee-Eight 135

Sahkan semua kandungan terdapat dalam kit sebelum memasang atau menanggalkan item daripada kenderaan.
Item	Kuantiti	Penerangan	No. Bahagian	Nota
1	1	Pemasangan enjin	16200759, 16200760, 16200767, 16200937
2	1	Kit Penyuntik Aliran Tinggi Screamin Eagle	27400067
3	1	Kit Badan Pendikit Screamin Eagle 68mm	27300194
4	1	Pancarongga Pengambilan Berlubang CNC 68mm	27300217

Rajah 2. Kepala Silinder Screamin' Eagle Milwaukee-Eight 135

Jadual 3. Kepala Silinder Screamin' Eagle Milwaukee-Eight 135

	Sahkan semua kandungan terdapat dalam kit sebelum memasang atau menanggalkan item daripada kenderaan.
	Item	Kuantiti	Penerangan	No. Bahagian	Nota
	1	2	Pelepasan mampatan automatik	18400073B
	2	8	Nat bebibir	10200303
	3	16	Penjaga, injap	Tidak dijual secara berasingan
	4	8	Kolar, spring injap	Tidak dijual secara berasingan
	5	8	Spring injap	Tidak dijual secara berasingan
	6	8	Pengedap, injap	Tidak dijual secara berasingan
	7	1	Pemasangan kepala silinder, belakang, granit hitam	16501088
		1	Pemasangan kepala silinder, depan, granit hitam	16501086
		1	Pemasangan kepala silinder, hitam	16501087
		1	Pemasangan kepala silinder, depan, hitam	16501085
	8	2	Injap ekzos, 34 mm	18000057
	9	2	Injap pengambilan, 42 mm	18000056
	10	4	Skru, kepala butang, TORX	68120-00
	11	2	Medalion, 135	14102009
	12	4	Stad, port ekzos	10900015A
Item disebut, tetapi tidak termasuk dalam kit
	A		Kit spring injap, Screamin' Eagle	18100080

Rajah 3. Omboh Screamin' Eagle Milwaukee-Eight 135

Jadual 4. Omboh Screamin' Eagle Milwaukee-Eight 135

Sahkan semua kandungan terdapat dalam kit sebelum memasang atau menanggalkan item daripada kenderaan.
Item	Kuantiti	Penerangan	No. Bahagian	Nota
1	1	Kit omboh, depan dan belakang (Merangkumi item 2-4)	21900164A
2	2	Set gegelang omboh, standard	22000126
3	4	Gegelang kunci, pin omboh	22097-99
4	2	Pin piston	22310-10

Rajah 4. Silinder Screamin' Eagle Milwaukee-Eight 135

Jadual 5. Silinder Screamin' Eagle Milwaukee-Eight 135

Sahkan semua kandungan terdapat dalam kit sebelum memasang atau menanggalkan item daripada kenderaan.
Item	Kuantiti	Penerangan	No. Bahagian	Nota
1	2	Kit Silinder Screamin Eagle, 4.310 inci, silinder depan dan belakang, granit hitam (Merangkumi item 2-4)	16800404
1	2	Kit Silinder Screamin Eagle, 4.310 inci, silinder depan dan belakang, hitam (Merangkumi item 2-4)	16800407
2	4	Pin penetap, gegelang	16589-99A
3	2	Gasket, tapak silinder	16500332A
4	2	Gasket, tapak silinder	16500657A

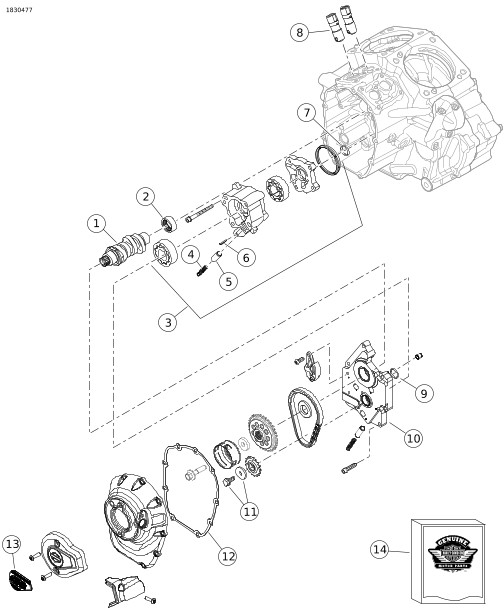

Rajah 5. Komponen Peti Aci Sesondol Screamin' Eagle Milwaukee-Eight 135

Jadual 6. Komponen Peti Aci Sesondol Screamin' Eagle Milwaukee-Eight 135

Sahkan semua kandungan terdapat dalam kit sebelum memasang atau menanggalkan item daripada kenderaan.
Item	Kuantiti	Penerangan	No. Bahagian	Nota
1	1	Kit aci sesondol, SE8-550	25400432
2	1	Kit bearing jarum, aci sesondol	24018-10
3	1	Pemasangan pam minyak	92400278
4	1	Spring, injap pelega	26210-99
5	1	Injap pelega, pintasan pam minyak	26400-82B
6	1	Pin gulung	601
7	1	Gegelang O	11293
8	4	Pengangkat hidraulik	18572-13
9	1	Gegelang O	11900103
10	1	Pemasangan plat aci sesondol	25400419
11	1	Kit pengekalan	25566-06
12	1	Gasket, penutup aci sesondol	25700370
13	1	Medalion, 135, Peringkat IV	14102009
14	1	Kit gasket	25700731

UMUM

Model

Bagi maklumat perlengkapan model, lihat Bahagian dan Aksesori (P&A) Katalog Runcit atau Bahagian dan Aksesori di seksyen www.harley-davidson.com .

Sahkan penggunaan lembaran arahan versi yang terkini. Ia boleh didapati di: h-d.com/isheets

Hubungi Pusat Sokongan Pelanggan Harley-Davidson di 1-800-258-2464 (A.S. sahaja) atau 1-414-343-4056.

Keperluan bagi Pemasangan

AMARAN

Keselamatan penunggang dan pembonceng bergantung pada pemasangan kit yang betul. Gunakan prosedur manual servis yang sesuai. Jika anda tidak berkeupayaan atau tidak memiliki alat yang betul untuk melakukan prosedur ini, minta pengedar Harley-Davidson memasangkannya. Pemasangan kit ini yang tidak betul boleh membawa maut atau kecederaan serius. (00333b)

CATATAN

Lembaran arahan ini merujuk kepada maklumat dalam manual servis. Pemasangan ini memerlukan manual servis bagi motosikal tahun dan model ini yang tersedia di:

Pengedar Harley-Davidson.
Portal Maklumat Servis H-D, iaitu akses langganan bagi kebanyakan model 2001 dan yang lebih baharu. Untuk maklumat lanjut, lihat Soalan lazim tentang langganan .

Item ini boleh didapati daripada pengedar Harley-Davidson tempatan anda.

Kit memerlukan Modul Kawalan Elektronik (ECM) untuk ditentukur semula. Hubungi peniaga Harley-Davidson.
Pembelian berasingan Pengepala Ekzos (No. Bahagian 65600177) mungkin diperlukan untuk mengekalkan pematuhan. Rujuk kepada pengedar Harley-Davidson.
Klac gelincir 10 plat yang digunakan dalam kenderaan Milwaukee-eight memiliki kemuatan yang mencukupi untuk menyokong kebanyakan penggunaan kit ini. Hanya pasangkan spring kemuatan tinggi jika klac menggelincir. Spring kemuatan tinggi akan meningkatkan kuasa tuil klac.

PENYEDIAAN

1.	Letakkan motosikal dalam kedudukan tegak. Lihat manual servis.
2.	Lucutkan sistem keselamatan. Lihat manual servis.
3.	Tanggalkan tempat duduk. Lihat manual servis.
4.	Tanggalkan fius utama. Lihat manual servis.
5.	Tanggalkan tangki bahan api. Lihat manual servis.
6.	Kepala Silinder Dingin Cecair dengan Kedudukan Tengah Radiator: Salirkan sistem penyejuk. Lihat manual servis.

PENANGGALAN

Tanggalkan enjin daripada casis. Lihat bahagian ENJIN dalam manual servis.

PEMASANGAN

1.	Sebelum memasang enjin, pastikan tiada serpihan atau pencemar dalam sistem minyak. Minta pengedar Harley-Davidson atau juruteknik yang berkelayakan membilas panci minyak. Jika enjin yang ditanggalkan mempunyai kerosakan dalaman, gantikan panci minyak.
2.	Tanggalkan tudung atau palam laluan minyak pada enjin di antara muka transmisi.
3.	Pasangkan enjin pada casis. Lihat bahagian ENJIN dalam manual servis.
4.	Pasangkan badan pendikit dan penyuntik aliran tinggi mengikut arahan dalam kit ini.

LENGKAP

CATATAN

Untuk prosedur penjujuhan penyejuk terkini dan alat yang diperlukan, rujuk versi elektronik manual perkhidmatan dalam Rujuk: https://serviceinfo.harley-davidson.com.

Buku panduan servis CVO 2023 cetakan awal untuk Street Glide (FLHXSE) dan Road Glide (FLTRXSE) mungkin tidak mempunyai maklumat semasa.

1.	Kepala Silinder Dingin Cecair dengan Kedudukan Tengah Radiator: Servis sistem penyejuk. Lihat manual servis.
2.	Pasangkan tangki bahan api. Lihat manual servis.
3.	Pasangkan fius utama. Lihat manual servis.
4.	Pasangkan tempat duduk. Selepas memasang tempat duduk, tarik tempat duduk ke atas untuk memastikan ia kukuh. Lihat manual servis.
5.	Kalibrasi ECM dengan kalibrasi yang sesuai untuk konfigurasi. Rujuk kepada pengedar untuk butiran.
6.	Jalankan motosikal sehingga enjin berada pada suhu operasi normal. Ulangi beberapa kali bagi memastikan operasi yang betul.

OPERASI

Lihat manual pemilik bagi PERATURAN LATIHAN MENUNGGANG.

PENYELENGGARAAN

1.	Rujuk kepada JADUAL PENYELENGGARAAN dalam manual servis kenderaan atau manual pemilik.
2.	Rujuk kepada bahagian ENJIN dalam manual servis untuk prosedur servis yang betul.

SPESIFIKASI ENJIN 135

CATATAN

Bahagian berikut menyediakan maklumat khusus yang tidak disediakan dalam bahagian ENJIN manual servis Kembara bagi enjin Milwaukee-Eight.

Jadual 7. Enjin: Screamin' Eagle Milwaukee Eight 135

Item	SPESIFIKASI
Nisbah Mampatan	11.7:1
Gerek	4.310 inci	109.5 mm
Lejang	4.625 inci	117.5 mm
Anjakan	135 inci padu	2212 cc
Sistem pelinciran	Takungan bertekanan kering dengan penyejuk minyak

TOLERANSI PENGILANGAN

Rujuk kepada spesifikasi enjin dalam manual servis untuk sebarang spesifikasi yang tidak ditunjukkan dalam jadual berikut.

Jadual 8. Spesifikasi Spring Injap

ITEM	TEKANAN	DIMENSI
Ketinggian 1	100 lb (45 kg)	1.470 inci (37.4 mm)
Ketinggian 2	262 lb (119 kg)	0.97 inci (24.6 mm)
Panjang bebas	n/a	1.779 inci (45.2 mm)

Jadual 9. Piston

Piston:	Kelegaan (inci)
Muatan piston-ke-silinder (Longgar)	0.0045
Muatan pin piston (Longgar)	0.0002-0.0005
Jurang Hujung Gegelang Atas Jurang Hujung Gegelang Kedua Jurang Rel Gegelang Kawalan Minyak	0.015-0.025 0.015-0.025 0.015±0.009
Kelegaan Tepi Gegelang Atas Kelegaan Tepi Gegelang Kedua Kelegaan Tepi Gegelang Kawalan Minyak	0.0017-0.0027 0.0009-0.0029 0.0004-0.0059

Jadual 10. Spesifikasi Aci Sesondol-SE8-550

Pengambilan	SPESIFIKASI
Buka	F-9.4° B; R-6.4° B
Tutup	F-41.4° A; R-40°A
Tempoh	F-230.8°; R-226.8°
Angkatan Injap Maksimum	I -552 inci
Angkatan Injap @ TDC	F-.116 inci; R-.102 inci
Ekzos	SPESIFIKASI
Buka	F-69.4° BBDC: R-68.4°BBDC
Tutup	F-5.8° A; R-2.8° A
Tempoh	F-255.2°; R-251.2°
Angkatan Injap Maksimum	0.551 inci
Angkatan Injap @ TDC	F-0.102 inci; R-0.091 inci
Pemasaan Aci Sesondol @ 0.050 inci Angkatan Tapet dalam Darjah Aci Engkol

HAD KEHAUSAN SERVIS

CATATAN

Rujuk kepada spesifikasi enjin dalam manual servis untuk sebarang spesifikasi yang tidak ditunjukkan dalam jadual berikut.

Gunakan had kehausan untuk memandu penggantian bahagian.

Jadual 11. Piston

Muatan piston-ke-silinder (Longgar)	Had Kehausan (inci)
Muatan silinder (Longgar)	0.0045
Muatan Pin Piston (Longgar)	0.0010
Jurang Hujung Gegelang Atas Jurang Hujung Gegelang Kedua Jurang Rel Gegelang Kawalan Minyak	0.030 0.034 0.038
Kelegaan Tepi Gegelang Atas Kelegaan Tepi Gegelang Kedua Kelegaan Tepi Gegelang Kawalan Minyak	0.0035 0.0035 0.0067
