SCREAMIN' EAGLE MILWAUKEE-EIGHT 135 クレートエンジン

941004462024-01-23

一般情報

表1。一般的な情報

キット	推奨ツール	スキルレベル⁽¹⁾
16200759, 16200760, 16200767, 16200937	セーフティグラス、トルクレンチ、 Digital Technician II (DT II) 、H-D特殊ツール

(1) DTIIとディーラーでのインストールが必要

キット内容

図1。 Screamin' Eagle Milwaukee-Eight 135 クレートエンジン

表2。 Screamin' Eagle Milwaukee-Eight 135 クレートエンジン

キットにすべての必用なものが入っていることを、車両にアイテムを取り付けたり、取り外したりする前に確認します。
アイテム	数量	説明	部品番号	注記:
1	1	エンジンの組み立て	16200759, 16200760, 16200767, 16200937
2	1	Screamin Eagle ハイフローインジェクターキット	27400067
3	1	Screamin Eagle 68mm スロットルボディキット	27300194
4	1	68mm CNC ポートインテークマニホールド	27300217

図2。 Screamin' Eagle Milwaukee-Eight 135 シリンダーヘッド

表3。 Screamin' Eagle Milwaukee-Eight 135 シリンダーヘッド

	キットにすべての必用なものが入っていることを、車両にアイテムを取り付けたり、取り外したりする前に確認します。
	アイテム	数量	説明	部品番号	注記:
	1	2	自動圧力解放	18400073B
	2	8	フランジナット	10200303
	3	16	キーパー、バルブ	別売りなし
	4	8	カラー、バルブスプリング	別売りなし
	5	8	バルブスプリング	別売りなし
	6	8	シール、バルブ	別売りなし
	7	1	シリンダーヘッドアッセンブリー、リア、ブラックグラナイト	16501088
		1	シリンダーヘッドアッセンブリー、フロント、ブラックグラナイト	16501086
		1	シリンダーヘッドアッセンブリー、リア、ブラック	16501087
		1	シリンダーヘッドアッセンブリー、フロント、ブラック	16501085
	8	2	エキゾーストバルブ、34mm	18000057
	9	2	インテークバルブ、42mm	18000056
	10	4	スクリュー、ボタンヘッド、TORX	68120-00
	11	2	メダリオン、135	14102009
	12	4	スタッド、エキゾーストポート	10900015A
キットには含まれないが、本文中に記載されているアイテム
	A		バルブスプリングキット、Screamin' Eagle	18100080

図3。 Screamin' Eagle Milwaukee-Eight 135 ピストン

表4。 Screamin' Eagle Milwaukee-Eight 135 ピストン

キットにすべての必用なものが入っていることを、車両にアイテムを取り付けたり、取り外したりする前に確認します。
アイテム	数量	説明	部品番号	注記:
1	1	ピストンキット、フロントおよびリア(アイテム2〜4を含む)	21900164A
2	2	ピストンリングセット、標準	22000126
3	4	ロックリング、ピストンピン	22097-99
4	2	ピストンピン	22310-10

図4。 Screamin' Eagle Milwaukee-Eight 135 シリンダー

表5。 Screamin' Eagle Milwaukee-Eight 135 シリンダー

キットにすべての必用なものが入っていることを、車両にアイテムを取り付けたり、取り外したりする前に確認します。
アイテム	数量	説明	部品番号	注記:
1	2	Screamin Eagle シリンダーキット、4.310インチ、フロントおよびリアシリンダー、ブラックグラナイト(アイテム2〜4を含む)	16800404
1	2	Screamin Eagle シリンダーキット、4.310インチ、フロントおよびリアシリンダー、ブラック(アイテム2〜4を含む)	16800407
2	4	ノックピン、リング	16589-99A
3	2	ガスケット、シリンダーベース	16500332A
4	2	ガスケット、シリンダーベース	16500657A

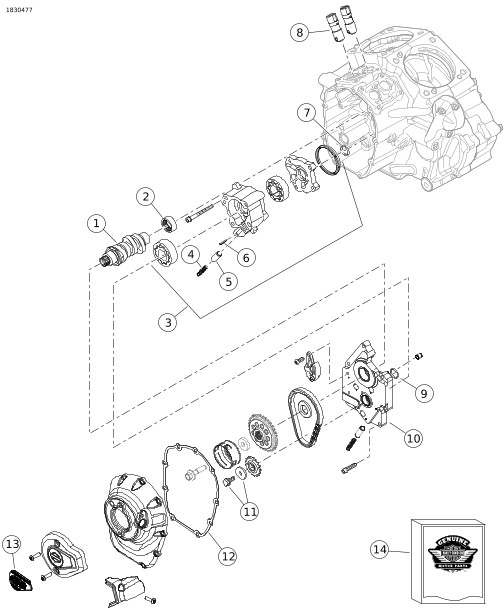

図5。 Screamin' Eagle Milwaukee-Eight 135 カムシャフトチェストコンポーネント

表6。 Screamin' Eagle Milwaukee-Eight 135 カムシャフトチェストコンポーネント

キットにすべての必用なものが入っていることを、車両にアイテムを取り付けたり、取り外したりする前に確認します。
アイテム	数量	説明	部品番号	注記:
1	1	カムシャフトキット、SE8-550	25400432
2	1	ニードルベアリングキット、カムシャフト	24018-10
3	1	オイルポンプアッセンブリー	92400278
4	1	スプリング、安全バルブ	26210-99
5	1	リリーフバルブ、オイルポンプバイパス	26400-82B
6	1	ロールピン	601
7	1	Oリング	11293
8	4	油圧リフター	18572-13
9	1	Oリング	11900103
10	1	カムシャフトプレートアッセンブリー	25400419
11	1	リテンションキット	25566-06
12	1	ガスケット、カムシャフトカバー	25700370
13	1	Medallion、135、ステージIV	14102009
14	1	ガスケットキット	25700731

概略

適合モデル

各モデルへの適合性については、パーツ&アクセサリー (P&A) リテールカタログ、または www.harley-davidson.com のパーツ＆アクセサリーセクションを参照してださい。

最新版の取り扱い説明書を使用していることを確認してください。以下から利用可能です: h-d.com/isheets

ハーレーダビッドソン社のカスタマーサポートセンター(1-800-258-2464 (米国内のみ)または1-414-343-4056)にお問い合わせください。

取り付け要件

警告

ライダーおよびパッセンジャーの安全を守るため、キットは正しく装着してください。サービスマニュアルを参照しながら、適切な手順に従ってください。自分で作業を行うことが難しい場合、または適切な工具を持っていない場合は、最寄りのハーレーダビッドソン正規販売網店に取り付けを依頼してください。本キットを正しく取り付けないと死亡したり重傷を負うおそれがあります。 (00333b)

注記

この取り扱い説明書はサービスマニュアルの記載情報を参照しています。この取り付け作業には、車両の年式およびモデルに対応したサービスマニュアルが必要で、以下より入手することができます。

ハーレーダビッドソンのディーラー。
H-Dサービスインフォメーションポータル。2001年以降のほとんどのモデルのマニュアルを、サブスクリプションベースで利用可能。詳細については、「サブスクリプションに関するよくある質問」を参照してください。

これらのアイテムは、ハーレーダビッドソンジャパン正規販売網店で入手いただけます。

キットを使用するには、電子制御モジュール (ECM) の再調整が必要です。ハーレーダビッドソン正規販売網店にお問い合わせください。
法令遵守のため、エキゾーストヘッダー(部品番号 65600177)の別途購入が必要になる場合があります。ハーレーダビッドソンジャパン正規販売網店にお問い合わせください。
Milwaukee-Eight®車両で使用されている、クラッチプレート10枚のアシスト&スリッパークラッチは、ほとんどのアプリケーションでこのキットに対応する十分な容量を備えています。クラッチが滑る場合に限り、これより大容量に対応するスプリングを取り付けてください。大容量向けのスプリングを使用すると、クラッチレバーが効きやすくなります。

準備

1.	車両を直立にします。サービスマニュアルを参照してください。
2.	セキュリティシステムを作動解除します。サービスマニュアルを参照してください。
3.	シートを取り外します。サービスマニュアルを参照してください。
4.	メインヒューズを取り外します。サービスマニュアルを参照してください。
5.	フューエルタンクを取り外します。サービスマニュアルを参照してください。
6.	センターポジションラジエーター付属液冷式シリンダーヘッド：：クーラントシステムからフルードを抜く。サービスマニュアルを参照してください。

取り外し

エンジンをシャーシから取り外す。サービスマニュアルの「エンジン」のセクションを参照してください。

取り付け

1.	エンジンを取り付ける前に、オイルシステムに破片や汚れがないことを確認してください。オイルパンを洗い流します。この作業は、ハーレーダビッドソンジャパン正規販売網店または資格要件を満たしたテクニシャンが行ってください。取り外したエンジンの内部に損傷がある場合、オイルパンを交換してください。
2.	エンジンからトランスミッションインターフェースへのオイル通路キャップまたはプラグを外します。
3.	エンジンをシャーシに取り付けます。サービスマニュアルの「エンジン」の項を参照してください。
4.	このキットの指示に従って、スロットルボディとハイフローインジェクターを取り付けます。

完成

注記

クーラントのエア抜きの手順と必要な工具についての最新情報は、次の電子版のサービスマニュアルを参照してください。参照：: https://serviceinfo.harley-davidson.com。

Street Glide (FLHXSE)およびRoad Glide (FLTRXSE)用の2023年式CVOサービスマニュアルの初版には、最新の情報が印刷されていない場合があります。

1.	センターポジションラジエーター付属液冷式シリンダーヘッド：：クーラントシステムを整備します。サービスマニュアルを参照してください。
2.	フューエルタンクを取り付けます。サービスマニュアルを参照してください。
3.	メインヒューズを取り付ける。サービスマニュアルを参照してください。
4.	シートを取り付けます。シートを取り付けたら、シートを上に引っ張って、固定されているか確認します。サービスマニュアルを参照してください。
5.	ECM に、設定に適したキャリブレーションを実施します。詳細については、販売店にお問い合わせください。
6.	エンジンが通常作動温度になるまで車両を走行させます。適切な作動を確認するために何度か繰り返します。

操作

ならし運転のルールについては、オーナーズマニュアルを参照してください。

メンテナンス

1.	該当するサービスマニュアルまたはオーナーズマニュアルの「メンテナンススケジュール」を参照してください。
2.	正しいサービス手順については、サービスマニュアルの「エンジン」の項を参照してください。

135エンジンの仕様

注記

以下のセクションでは、ツーリングサービスマニュアルのMilwaukee-Eightエンジンの「エンジン」セクションに載っていない、固有の情報を提供しています。

表7。エンジン: Screamin' Eagle Milwaukee-Eight 135

アイテム	仕様
圧縮比	11.7:1
ボア	4.310 in	109.5 mm
ストローク	4.625インチ	117.5 mm
排気量	135立方インチ	2212 cc
潤滑方式	加圧、ドライサンプオイルクーラー付き

製造公差

下記の表に記載されていない仕様については、サービスマニュアルのエンジン仕様を参照してください。

表8。バルブスプリング仕様

アイテム	圧力	寸法
高さ 1	100 lbs (45 kg)	1.470 in. (37.4 mm)
高さ 2	262 lbs (119 kg)	0.97 in. (24.6 mm)
自由長	N/A	1.779 in. (45.2 mm)

表9。ピストン

ピストン:	クリアランス(インチ)
ピストンとシリンダーのフィット(ルーズ)	0.0045
ピストンピンフィット(ルーズ)	0.0002 ～ 0.0005
トップリングのエンドギャップセカンドリングのエンドギャップオイルコントロールリングのレールギャップ	0.015 ～ 0.025 0.015 ～ 0.025 0.015±0.009
トップリングのサイドクリアランスセカンドリングのサイドクリアランスオイルコントロールリングのサイドクリアランス	0.0017～0.0027 0.0009 ~ 0.0029 0.0004 ~ 0.0059

表10。カムシャフト仕様-SE8-550

インテーク	仕様
オープン	F-9.4°B;R-6.4° B
クローズ	F-41.4° A;R-40°A
バルブ角度	F-230.8°;R-226.8°
最大バルブリフト	I -552インチ
バルブリフト @ TDC	F-.116インチ; R-.102インチ
エキゾースト	仕様
オープン	F-69.4° BBDC: R-68.4°BBDC
クローズ	F-5.8° A;R-2.8° A
バルブ角度	F-255.2°;R-251.2°
最大バルブリフト	0.551インチ
バルブリフト @ TDC	F-0.102インチ;R-0.091インチ
カムタイミング @ 0.050 in. クランクシャフトの角度でのタペットリフト量

サービスリミット

注記

下記の表に記載されていない仕様については、サービスマニュアルのエンジン仕様を参照してください。

サービスリミットを参考に、パーツの交換を行ってください。

表11。ピストン

ピストンとシリンダーのフィット(ルーズ)	摩耗リミット(インチ)
シリンダーにフィット(ルーズ)	0.0045
ピストンピンフィット(ルーズ)	0.0010
トップリングのエンドギャップセカンドリングのエンドギャップオイルコントロールリングのレールギャップ	0.030 0.034 0.038
トップリングのサイドクリアランスセカンドリングのサイドクリアランスオイルコントロールリングのサイドクリアランス	0.0035 0.0035 0.0067
