SCREAMIN' EAGLE MILWAUKEE-EIGHT 135 LÅDMOTOR
941004462024-01-23
ALLMÄN INFORMATION
Tabell 1. Allmän information
Satser | Föreslagna verktyg | Kompetensnivå(1) |
|---|---|---|
16200759, 16200760, 16200767, 16200937 | Skyddsglasögon, skiftnyckel, Digital Technician II (DT II) , H-D Specialverktyg |  |
(1) DTII och montering hos återförsäljare krävs
SATSINNEHÅLL

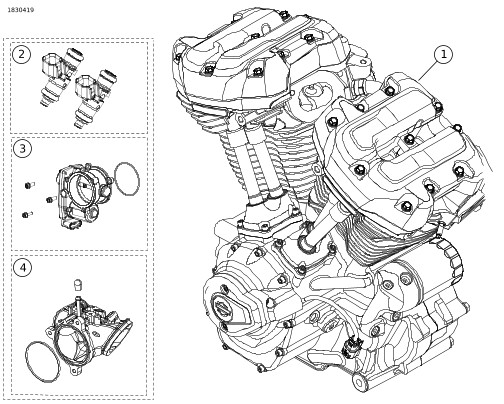

Figur 1. Screamin Eagle Milwaukee Eight 135 lådmotor
Tabell 2. Screamin Eagle Milwaukee Eight 135 lådmotor
 | Kontrollera att allt innehåll finns i satsen innan du installerar eller avlägsnar artiklar från fordonet. | ||||
|---|---|---|---|---|---|
Komponent | Antal | Beskrivning | Art.nr | Anteckningar | |
 | 1 | 1 | Motorenhet | 16200759, 16200760, 16200767, 16200937 | |
| 2 | 1 | Screamin Eagle högflödesinjektorsats | 27400067 | |
| 3 | 1 | Screamin' Eagle 64 mm gasspjällhussats | 27300194 | |
| 4 | 1 | 68mm CNC-portat insugningsrör | 27300217 | |

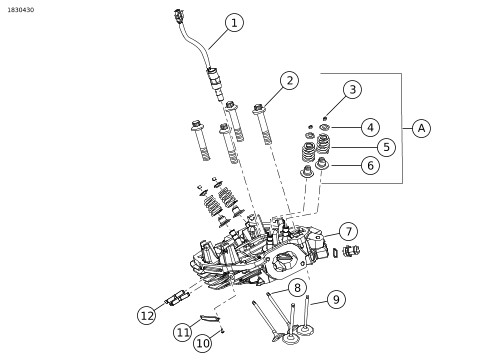

Figur 2. Screamin 'Eagle Milwaukee-Eight 135 cylinderhuvuden
Tabell 3. Screamin 'Eagle Milwaukee-Eight 135 cylinderhuvuden
| Kontrollera att allt innehåll finns i satsen innan du installerar eller avlägsnar artiklar från fordonet. | ||||
|---|---|---|---|---|---|
Komponent | Antal | Beskrivning | Art.nr | Anteckningar | |
| 1 | 2 | Automatisk kompressionsförminskare | 18400073B | |
| 2 | 8 | Flänsmutter | 10200303 | |
| 3 | 16 | Hållare, ventil | Säljs ej separat | |
| 4 | 8 | Krage, ventilfjäder | Säljs ej separat | |
| 5 | 8 | Ventilfjäder | Säljs ej separat | |
| 6 | 8 | Tätning, ventil | Säljs ej separat | |
| 7 | 1 | Topplocksenhet, bakre, svart granit | 16501088 | |
| 1 | Topplocksenhet, främre, svart granit | 16501086 | ||
| 1 | Topplocksenhet, bakre, svart | 16501087 | ||
| 1 | Topplocksenhet, främre, svart | 16501085 | ||
| 8 | 2 | Avgasventil, 34 mm | 18000057 | |
| 9 | 2 | Insugningsventil, 42 mm | 18000056 | |
| 10 | 4 | Skruv, knapphuvud, TORX | 68120-00 | |
| 11 | 2 | Emblem, 135 | 14102009 | |
| 12 | 4 | Tapp, avgasöppning | 10900015A | |
Artiklar som nämns men inte ingår kitet | |||||
| A | Ventilfjädersats, Screamin' Eagle | 18100080 | ||

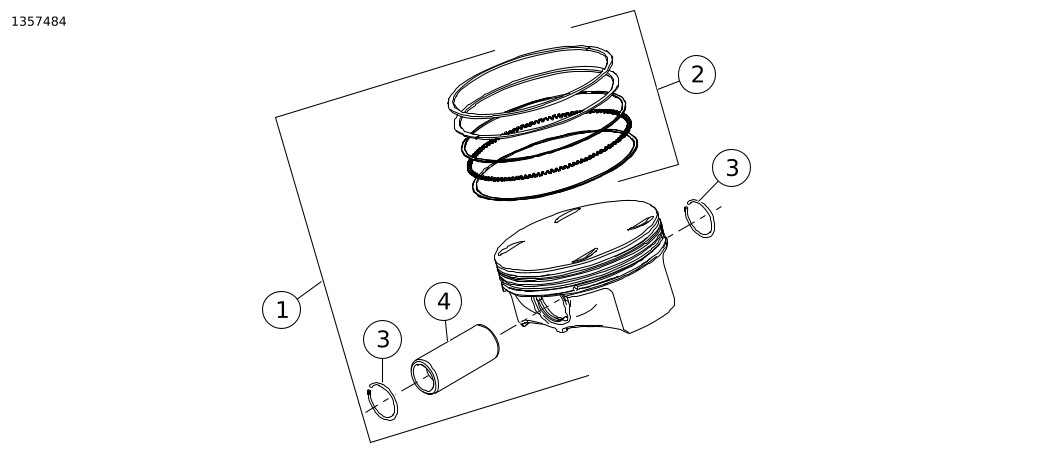

Figur 3. Screamin' Eagle Milwaukee-Eight 135 kolvar
Tabell 4. Screamin' Eagle Milwaukee-Eight 135 kolvar
| Kontrollera att allt innehåll finns i satsen innan du installerar eller avlägsnar artiklar från fordonet. | ||||
|---|---|---|---|---|---|
Komponent | Antal | Beskrivning | Art.nr | Anteckningar | |
| 1 | 1 | Kolvsats, fram och bak (Inkluderar artiklarna 2–4) | 21900164A | |
| 2 | 2 | Kolvringssats, standard | 22000126 | |
| 3 | 4 | Låsring, kolvstift | 22097-99 | |
| 4 | 2 | Kolvbult | 22310-10 | |

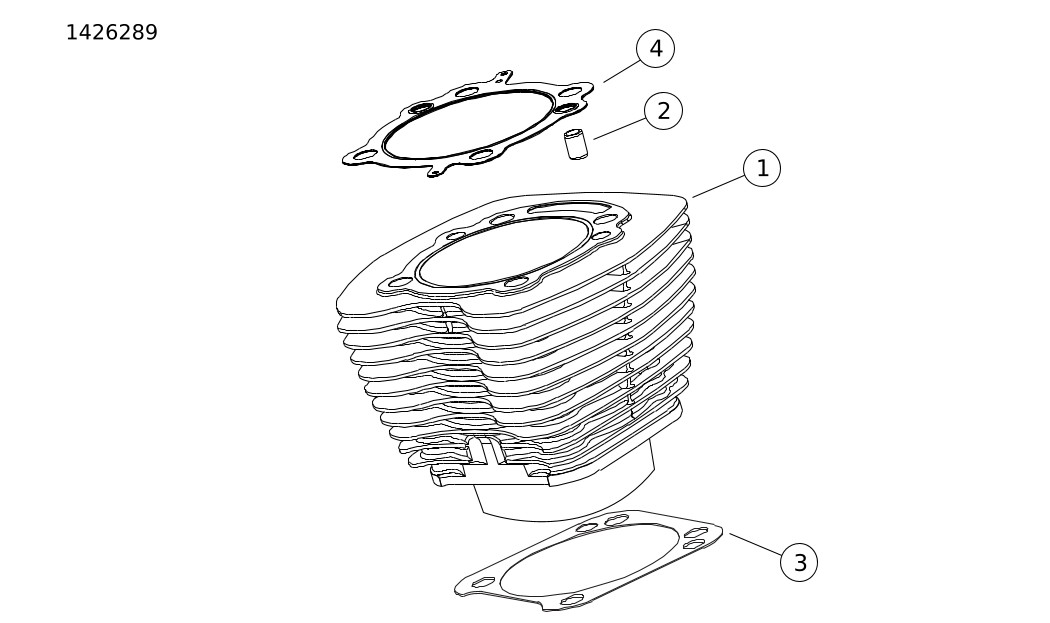

Figur 4. Screamin 'Eagle Milwaukee-Eight 135 cylindrar
Tabell 5. Screamin 'Eagle Milwaukee-Eight 135 cylindrar
| Kontrollera att allt innehåll finns i satsen innan du installerar eller avlägsnar artiklar från fordonet. | ||||
|---|---|---|---|---|---|
Komponent | Antal | Beskrivning | Art.nr | Anteckningar | |
| 1 | 2 | Screamin Eagle cylindersats, 4.310 tum, främre och bakre cylindrar, svart granit (inkluderar artiklarna 2-4) | 16800404 | |
| 2 | Screamin Eagle cylindersats, 4.310 tum, främre och bakre cylindrar, svart (inkluderar artiklarna 2–4) | 16800407 | ||
| 2 | 4 | Pluggstift, ring | 16589-99A | |
| 3 | 2 | Packning, cylinderbas | 16500332A | |
| 4 | 2 | Packning, cylinderbas | 16500657A | |

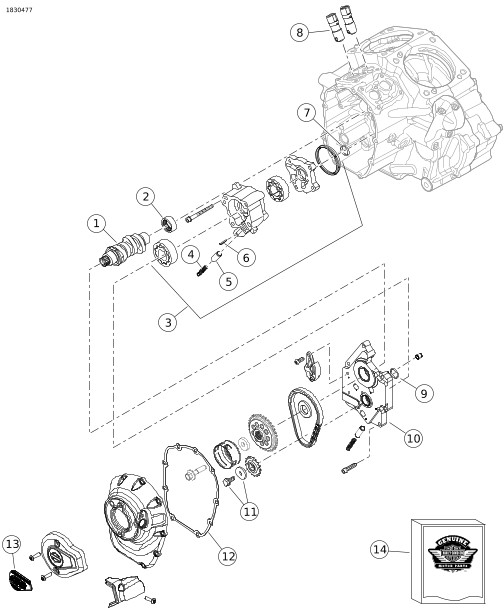

Figur 5. Screamin' Eagle Milwaukee-Eight 135 kamaxelbröstkomponenter
Tabell 6. Screamin' Eagle Milwaukee-Eight 135 kamaxelbröstkomponenter
| Kontrollera att allt innehåll finns i satsen innan du installerar eller avlägsnar artiklar från fordonet. | ||||
|---|---|---|---|---|---|
Komponent | Antal | Beskrivning | Art.nr | Anteckningar | |
| 1 | 1 | Kamaxelsats, SE8-550 | 25400432 | |
| 2 | 1 | Nållagersats, kamaxel | 24018-10 | |
| 3 | 1 | Oljepumpmontering | 92400278 | |
| 4 | 1 | Fjäder, säkerhetsventil | 26210-99 | |
| 5 | 1 | Säkerhetsventil, oljepumpsförbiledning | 26400-82B | |
| 6 | 1 | Rullstift | 601 | |
| 7 | 1 | O-ring | 11293 | |
| 8 | 4 | Hydrauliska lyftare | 18572-13 | |
| 9 | 1 | O-ring | 11900103 | |
| 10 | 1 | Kamaxelplattenhet | 25400419 | |
| 11 | 1 | Fastsättningssats | 25566-06 | |
| 12 | 1 | Packning, kamaxelkåpa | 25700370 | |
| 13 | 1 | Medaljong, 135, etapp IV | 14102009 | |
| 14 | 1 | Packningssats | 25700731 | |
ALLMÄNT
Modeller
Om du vill ha information om modelltillbehör kan du läsa Reservdelar och tillbehör (P&A) återförsäljarkatalogen eller avsnittet Reservdelar och tillbehör på www.harley-davidson.com .
Kontrollera att du använder den senaste versionen av instruktionsbladet. Den finns på: h-d.com/isheets
Kontakta Harley-Davidsons kundtjänst på +1-800-258-2464 (endast USA) eller +1-414-343-4056.
Installationskrav
VARNINGFörarens och passagerarens säkerhet är beroende av att denna sats monteras korrekt. Följ rätt tillvägagångssätt enligt verkstadshandboken. Om du inte kan utföra åtgärden eller saknar rätt verktyg låter du en Harley-Davidson-återförsäljare utföra monteringen. Om den här satsen monteras felaktigt kan det leda till dödsfall eller allvarliga personskador. (00333b)
ANMÄRKNING
Det här instruktionsbladet hänvisar till information i verkstadshandboken. Monteringen kräver en verkstadshandbok för motorcykelns modell/årgång och finns tillgänglig från:
- En Harley-Davidson-återförsäljare.
- H-D:s serviceinformationsportal, en prenumerationsbaserad tillgång som finns tillgänglig för de flesta modeller från 2001 och senare. Mer information finns på Vanliga frågor om prenumerationer .
- Elektronisk styrmodul (ECM) -omkalibrering krävs för kitet. Kontakta en Harley-Davidson återförsäljare.
- Separat inköp av avgashuvud (del nr 65600177) kan krävas för att upprätthålla överensstämmelse. Kontakta en Harley-Davidson-återförsäljare.
- Den 10-plåts hjälp- och slirkoppling som används på Milwaukee-Eight-fordon har tillräcklig kapacitet för att kunna användas med denna sats för de flesta applikationer. Kraftigare fjädrar bör enbart monteras om kopplingen slirar. Kraftigare fjädrar gör att det krävs större kraft för att trycka in kopplingshandtaget.
Dessa objekt finns tillgängliga hos närmaste Harley-Davidson-återförsäljare.
FÖRBEREDELSE
| 1. | Ställ motorcykeln upprätt. Se verkstadshandboken. | |
| 2. | Inaktivera stöldskyddssystemet. Se verkstadshandboken. | |
| 3. | Demontera sadeln. Se verkstadshandboken. | |
| 4. | Ta bort huvudsäkringen. Se verkstadshandboken. | |
| 5. | Ta bort bränsletanken. Se verkstadshandboken. | |
| 6. | Vätskekylda topplock med mittlägesradiator: Kylare: Töm kylvätskesystemet. Se verkstadshandboken. |
TA BORT
| 1. | Ta bort motorn från chassit. Se avsnittet MOTOR i servicehandboken. |
INSTALLERA
| 1. | Se till att det inte finns något skräp eller föroreningar i smörjsystemet innan du monterar motorn. Få en Harley-Davidson-återförsäljare eller kvalificerad mekaniker att spola ur oljetråget. Ersätt oljetråget om den borttagna motorn har inre skador. | |
| 2. | Ta bort oljepassagelocken eller -pluggarna på gränssnittet mellan motorn och transmissionen. | |
| 3. | Montera motorn på chassit. Se avsnittet MOTOR i verkstadshandboken. | |
| 4. | Installera gasreglage och högflödesinjektorer enligt instruktionerna i detta kit. |
KLART
ANMÄRKNING
För den senaste luftningsproceduren för kylvätska och nödvändiga verktyg, se den elektroniska versionen av servicehandboken i Se: https://serviceinfo.harley-davidson.com.
Den första tryckta CVO-servicehandboken för 2023 för Street Glide (FLHXSE) och Road Glide (FLTRXSE) kanske inte innehåller aktuell information.
| 1. | Vätskekylda topplock med mittlägesradiator: Kylare: Servicekylvätskesystem. Se verkstadshandboken. | |
| 2. | Montera bränsletanken. Se verkstadshandboken. | |
| 3. | Sätt tillbaka huvudsäkringen. Se verkstadshandboken. | |
| 4. | Montera sadeln. När sadeln har monterats dra du den uppåt för att se att den sitter ordentligt. Se verkstadshandboken. | |
| 5. | Kalibrera ECM med lämplig kalibrering för konfigurationen. Kontakta återförsäljaren för mer information. | |
| 6. | Kör motorcykeln tills motorn uppnår normal arbetstemperatur. Upprepa flera gånger för att kontrollera korrekt funktion. |
FUNKTION
Se INKÖRNINGSREKOMMENDATIONER i instruktionsboken.
UNDERHÅLL
| 1. | Se UNDERHÅLLSSCHEMA i fordonets verkstadshandbok eller instruktionsbok. | |
| 2. | Se avsnittet MOTOR i verkstadshandboken för korrekta serviceprocedurer. |
SPECIFIKATIONER FÖR 135 MOTOR
ANMÄRKNING
Följande avsnitt innehåller unik information som inte finns tillgänglig i avsnittet MOTOR i Touring-verkstadshandboken för Milwaukee-Eight-motorn.
Tabell 7. Motor: Screamin' Eagle Milwaukee-Eight 135
Komponent | Specifikation | |
|---|---|---|
Kompressionsförhållande | 11.7:1 | |
Kolvdiameter | 4,310 tum | 109,5 mm |
Slaglängd | 4 625 tum | 117.5 mm |
Cylindervolym | 135 kubiktum | 2212 cc |
Smörjsystem | Trycksatt torrsump med oljekylare | |
TILLVERKNINGSTOLERANSER
Se motorns specifikationer i verktygshandboken för alla specifikationer som inte visas i följande tabeller.
Tabell 8. Specifikationer för ventilfjäder
OBJEKT | TRYCK | DIMENSION |
|---|---|---|
Höjd 1 | 100 lbs (45 kg) | 1,470 tum (37,4 mm) |
Höjd 2 | 262 lbs (119 kg) | 0,97 tum (24,6 mm) |
Fri längd | ej tillämpligt | 1,779 tum (45,2 mm) |
Tabell 9. Kolvar
Kolv: | Frigång (tum) |
|---|---|
Inpassning mellan kolv och cylinder (lös) | 0.0045 |
Inpassning av kolvbult (lös) | 0.0002-0.0005 |
Ändspel för toppringen Ändspel för 2:a ringen Ändspel för oljekontrollringen | 0,015-0,025 0,015-0,025 0,015±0,009 |
Mellanrum mellan toppring och sida Mellanrum mellan 2:a ring och sida Mellanrum mellan oljekontrollring och sida | 0,0017-0,0027 0,0009-0,0029 0,0004-0,0059 |
Tabell 10. Kamaxelspecifikationer-SE8-550
Insug | Specifikation |
|---|---|
Öppnas | F-9,4° B; R-6,4° B |
Stängs | F-41,4 ° A; R-40°A |
Garantitid | F-230,8°; R-226,8° |
Maximalt ventillyft | I -552 tum |
Ventillyftning vid övre dödläge | F-.116 tum.; R-.102 tum. |
Avgassystem | Specifikation |
Öppnas | F-69,4° BBDC: R-68,4°BBDC |
Stängs | F-5,8 ° A; R-2,8° A |
Garantitid | F-255,2°; R-251,2° |
Maximalt ventillyft | 0.551 tum |
Ventillyftning vid övre dödläge | F-0.102 tum .; R-0,091 tum |
Tidsinställning för kam vid 0,050 tum Ventillyft i vevaxelgrader | |
SERVICESLITAGEGRÄNSER
ANMÄRKNING
Se motorns specifikationer i verktygshandboken för alla specifikationer som inte visas i följande tabeller.
Använd slitagegränserna som vägledning för reservdelsutbyte.
Tabell 11. Kolvar
Inpassning mellan kolv och cylinder (lös) | Slitagegräns (tum) |
|---|---|
Inpassning i cylinder (lös) | 0.0045 |
Inpassning av kolvbult (lös) | 0.0010 |
Ändspel för toppringen Ändspel för 2:a ringen Ändspel för oljekontrollringen | 0.030 0.034 0.038 |
Mellanrum mellan toppring och sida Mellanrum mellan 2:a ring och sida Mellanrum mellan oljekontrollring och sida | 0.0035 0.0035 0.0067 |
