Motore Preassemblato Screamin' Eagle Milwaukee-Eight 135
941004462024-01-23
INFORMAZIONI GENERALI
Tabella 1. Informazioni generali
Kit | Attrezzi consigliati | Livello di abilità(1) |
|---|---|---|
16200759, 16200760, 16200767, 16200937 | Occhiali di protezione, chiave dinamometrica, Digital Technician II (DTII) Attrezzi speciali H-D |  |
(1) È richiesta l'installazione ad opera del concessionario e il DTII
CONTENUTO DEL KIT

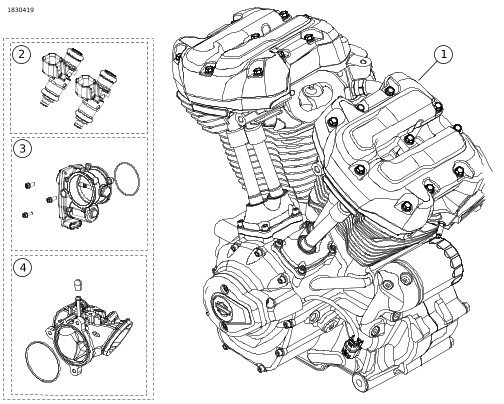

Figura 1. Motore Preassemblato Screamin' Eagle Milwaukee-Eight 135
Tabella 2. Motore Preassemblato Screamin' Eagle Milwaukee-Eight 135
 | Verificare che tutti i contenuti siano presenti nel kit prima di installare o rimuovere elementi dal veicolo. | ||||
|---|---|---|---|---|---|
Articolo | Q.tà | Descrizione | Part Number | Note | |
 | 1 | 1 | Gruppo motore | 16200759, 16200760, 16200767, 16200937 | |
| 2 | 1 | Kit iniettore a portata maggiorata Screamin' Eagle | 27400067 | |
| 3 | 1 | Kit del corpo della valvola a farfalla da 68 mm Screamin' Eagle | 27300194 | |
| 4 | 1 | Collettore di aspirazione con porta CNC da 68 mm | 27300217 | |

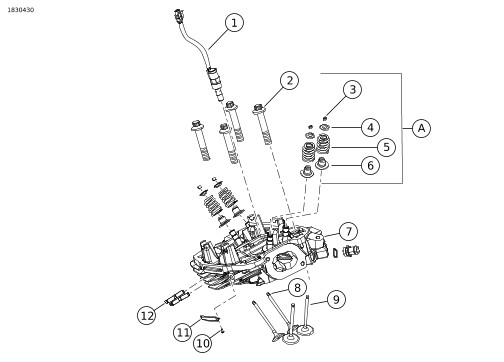

Figura 2. Testate Screamin' Eagle Milwaukee-Eight 135
Tabella 3. Testate Screamin' Eagle Milwaukee-Eight 135
| Verificare che tutti i contenuti siano presenti nel kit prima di installare o rimuovere elementi dal veicolo. | ||||
|---|---|---|---|---|---|
Articolo | Q.tà | Descrizione | Part Number | Note | |
| 1 | 2 | Dispositivo di scarico automatico della compressione | 18400073B | |
| 2 | 8 | Dado flangiato | 10200303 | |
| 3 | 16 | Dispositivo di fissaggio, valvola | Parte non venduta separatamente | |
| 4 | 8 | Scodellino, molla delle valvole | Parte non venduta separatamente | |
| 5 | 8 | Molla della valvola | Parte non venduta separatamente | |
| 6 | 8 | Guarnizione di tenuta, valvola | Parte non venduta separatamente | |
| 7 | 1 | Gruppo testata, posteriore, nero granito | 16501088 | |
| 1 | Gruppo testata, anteriore, nero granito | 16501086 | ||
| 1 | Gruppo testata, posteriore, nero | 16501087 | ||
| 1 | Gruppo testata, anteriore, nero | 16501085 | ||
| 8 | 2 | Valvola di scarico, 34 mm | 18000057 | |
| 9 | 2 | Valvola di aspirazione, 42 mm | 18000056 | |
| 10 | 4 | Vite, a testa bombata, TORX | 68120-00 | |
| 11 | 2 | Stemma, 135 | 14102009 | |
| 12 | 4 | Prigioniero, luce di scarico | 10900015A | |
Elementi menzionati ma non contenuti nel kit | |||||
| A | Kit molle delle valvole, Screamin’ Eagle | 18100080 | ||
Figura 3. Pistoni Screamin' Eagle Milwaukee-Eight 135
Tabella 4. Pistoni Screamin' Eagle Milwaukee-Eight 135
| Verificare che tutti i contenuti siano presenti nel kit prima di installare o rimuovere elementi dal veicolo. | ||||
|---|---|---|---|---|---|
Articolo | Q.tà | Descrizione | Part Number | Note | |
| 1 | 1 | Kit pistoni, anteriore e posteriore (include articoli 2-4) | 21900164A | |
| 2 | 2 | Gruppo fasce elastiche dei pistoni, standard | 22000126 | |
| 3 | 4 | Anello di blocco, spinotto del pistone | 22097-99 | |
| 4 | 2 | Spinotto del pistone | 22310-10 | |
Figura 4. Cilindri Screamin' Eagle Milwaukee-Eight 135
Tabella 5. Cilindri Screamin' Eagle Milwaukee-Eight 135
| Verificare che tutti i contenuti siano presenti nel kit prima di installare o rimuovere elementi dal veicolo. | ||||
|---|---|---|---|---|---|
Articolo | Q.tà | Descrizione | Part Number | Note | |
| 1 | 2 | Kit cilindri Screamin' Eagle, 4,310 pollici, cilindri anteriori e posteriori, granito nero (include articoli 2-4) | 16800404 | |
| 2 | Kit cilindri Screamin' Eagle, 4,310 pollici, cilindri anteriori e posteriori, nero (include articoli 2-4) | 16800407 | ||
| 2 | 4 | Perno di riferimento, anello | 16589-99A | |
| 3 | 2 | Guarnizione, base del cilindro | 16500332A | |
| 4 | 2 | Guarnizione, base del cilindro | 16500657A | |

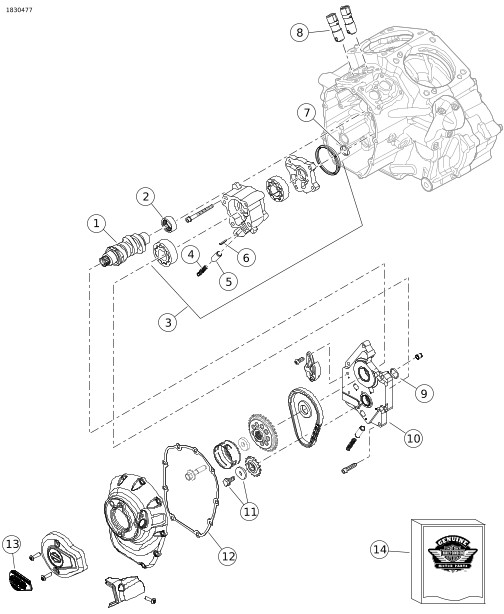

Figura 5. Componenti alloggiamento albero a camme Screamin' Eagle Milwaukee-Eight 135
Tabella 6. Componenti alloggiamento albero a camme Screamin' Eagle Milwaukee-Eight 135
| Verificare che tutti i contenuti siano presenti nel kit prima di installare o rimuovere elementi dal veicolo. | ||||
|---|---|---|---|---|---|
Articolo | Q.tà | Descrizione | Part Number | Note | |
| 1 | 1 | Kit albero a camme, SE8-550 | 25400432 | |
| 2 | 1 | Kit del cuscinetto a rullini, albero a camme | 24018-10 | |
| 3 | 1 | Gruppo pompa dell’olio | 92400278 | |
| 4 | 1 | Molla, valvola limitatrice della pressione | 26210-99 | |
| 5 | 1 | Valvola limitatrice, bypass della pompa dell'olio | 26400-82B | |
| 6 | 1 | Spina elastica | 601 | |
| 7 | 1 | Anello di tenuta O-ring | 11293 | |
| 8 | 4 | Punterie idrauliche | 18572-13 | |
| 9 | 1 | Anello di tenuta O-ring | 11900103 | |
| 10 | 1 | Gruppo disco della frizione | 25400419 | |
| 11 | 1 | Kit di fissaggio | 25566-06 | |
| 12 | 1 | Guarnizione, coperchio dell’albero a camme | 25700370 | |
| 13 | 1 | Stemma, 135, Stage IV | 14102009 | |
| 14 | 1 | Kit della guarnizione | 25700731 | |
GENERALE
Modelli
Per informazioni sui modelli compatibili, vedere il Parti e accessori (P&A) catalogo di vendita oppure la sezione Parti e Accessori di www.harley-davidson.com .
Verificare di stare utilizzando la versione più aggiornata del libretto di istruzioni. È disponibile presso: h-d.com/isheets
Contattare il centro di assistenza clienti Harley-Davidson al numero 1-800-258-2464 (solo USA) o 1-414-343-4056.
Requisiti di installazione
AVVERTENZALa sicurezza del pilota e del passeggero dipende dalla corretta installazione di questo kit. Attenersi alle procedure appropriate illustrate nel manuale di manutenzione. Se non si è in grado di eseguire la procedura o non si dispone degli attrezzi adeguati, rivolgersi a un concessionario Harley-Davidson per l’installazione. Un’installazione non corretta di questo kit può causare lesioni gravi o mortali. (00333b)
NOTA
Questo foglio di istruzioni fa riferimento alle informazioni contenute nel manuale di manutenzione. Per questa installazione è necessario consultare il manuale di manutenzione della motocicletta del relativo anno e modello, che è disponibile:
- Presso un concessionario Harley-Davidson.
- Sul Portale delle informazioni di assistenza H-D, accessibile previa iscrizione, e disponibile per la maggior parte dei modelli dal 2001 in poi. Per ulteriori informazioni vedere Domande frequenti sulle iscrizioni .
- Il kit richiede la ricalibrazione del Modulo di controllo elettronico (ECM) . Rivolgersi a un concessionario Harley-Davidson.
- Potrebbe essere necessario acquistare separatamente il collettore di scarico (parte n. 65600177) per assicurare la conformità. Rivolgersi a un concessionario Harley-Davidson.
- La frizione a 10 piatti servoassistita a slittamento controllato nei veicoli Milwaukee-eight ha capacità sufficiente per supportare questo kit per la maggior parte delle applicazioni. Nel caso di slittamento della frizione, installare solo molle con maggiore capacità. Le molle con maggiore capacità aumenteranno la forza della leva della frizione.
Questi prodotti sono disponibili presso il concessionario Harley-Davidson locale.
PREPARAZIONE
| 1. | Raddrizzare la motocicletta. Vedere il manuale di manutenzione. | |
| 2. | Disattivare il sistema di sicurezza. Vedere il manuale di manutenzione. | |
| 3. | Rimuovere la sella. Vedere il manuale di manutenzione. | |
| 4. | Rimuovere il fusibile principale. Vedere il manuale di manutenzione. | |
| 5. | Rimuovere il serbatoio del combustibile. Vedere il manuale di manutenzione. | |
| 6. | Testate raffreddate a liquido con radiatore in posizione centrale: Svuotare l’impianto di raffreddamento. Vedere il manuale di manutenzione. |
RIMOZIONE
| 1. | Rimuovere il motore dal telaio. Vedere la sezione MOTORE del manuale di manutenzione. |
INSTALLAZIONE
| 1. | Prima dell’installazione del motore, accertarsi che non vi siano detriti o contaminanti nell’impianto di lubrificazione. Fare risciacquare la coppa dell’olio da un concessionario o tecnico qualificato Harley-Davidson. Se il motore che è stato rimosso aveva subito danni interni, sostituire la coppa dell'olio. | |
| 2. | Rimuovere i tappi del passaggio dell’olio all’altezza dell’interfaccia motore-trasmissione. | |
| 3. | Installare il motore nel telaio. Vedere la sezione MOTORE nel manuale di manutenzione. | |
| 4. | Installare il corpo della valvola a farfalla e gli iniettori ad alto flusso seguendo le istruzioni in questo kit. |
COMPLETATO
NOTA
Per la procedura di spurgo del refrigerante più recente e gli strumenti da utilizzare, consultare la versione elettronica del manuale di manutenzione in Fare riferimento a: https://serviceinfo.harley-davidson.com.
Il manuale di manutenzione CVO 2023 stampato inizialmente per Street Glide (FLHXSE) e Road Glide (FLTRXSE) potrebbe non contenere le informazioni aggiornate.
| 1. | Testate raffreddate a liquido con radiatore in posizione centrale: Manutenzione del sistema di raffreddamento. Vedere il manuale di manutenzione. | |
| 2. | Installare il serbatoio del combustibile. Vedere il manuale di manutenzione. | |
| 3. | Installare il fusibile principale. Vedere il manuale di manutenzione. | |
| 4. | Installare la sella. Dopo aver installato la sella, tirarla verso l’alto per verificare che sia fissata in posizione. Vedere il manuale di manutenzione. | |
| 5. | Calibrare ECM con la corretta calibrazione per la configurazione. Consultare il concessionario per maggiori dettagli. | |
| 6. | Utilizzare la motocicletta finché il motore non raggiunge la normale temperatura di funzionamento. Ripetere più volte per verificare il corretto funzionamento. |
FUNZIONAMENTO
Vedere il manuale d'uso per le REGOLE PER IL RODAGGIO.
MANUTENZIONE
| 1. | Fare riferimento agli INTERVALLI DI MANUTENZIONE nel manuale di manutenzione del veicolo o nel manuale d’uso. | |
| 2. | Per le appropriate procedure di manutenzione, vedere la sezione MOTORE nel manuale di manutenzione. |
SPECIFICHE TECNICHE DEL MOTORE 135
NOTA
Le sezioni che seguono forniscono informazioni esclusive non disponibili nella sezione MOTORE del manuale di manutenzione Touring per il motore Milwaukee-Eight.
Tabella 7. Motore: Screamin' Eagle Milwaukee-Eight 135
Articolo | Dati tecnici | |
|---|---|---|
Rapporto di compressione | 11.7:1 | |
Foro | 4,310 pollici | 109,5 mm |
Corsa | 4,625 in | 117.5 mm |
Cilindrata | 135 pollici cubi | 2212 cc |
Impianto di lubrificazione | Coppa a secco pressurizzata con radiatore di raffreddamento dell’olio | |
TOLLERANZE DI FABBRICAZIONE
Vedere i dati tecnici del motore nel manuale di manutenzione per le specifiche non indicate nelle tabelle che seguono.
Tabella 8. Dati tecnici delle molle delle valvole
ARTICOLO | PRESSIONE | DIMENSIONI |
|---|---|---|
Altezza 1 | 100 lb (45 kg) | 1,470 pollici (37,4 mm) |
Altezza 2 | 262 lb (119 kg) | 0,97 pollici (24,6 mm) |
Lunghezza utile | N/A | 1,779 pollici (45,2 mm) |
Tabella 9. Pistoni
Pistone: | Gioco (in) |
|---|---|
Accoppiamento cilindro-pistone (lasco) | 0.0045 |
Accoppiamento dello spinotto del pistone (lasco) | 0,0002-0,0005 |
Apertura delle fasce elastiche superiore Apertura della seconda fascia elastica Apertura della fascia elastica raschiaolio | 0,015-0,025 0,015-0,025 0.015± .0.009 |
Gioco laterale della fascia elastica superiore Gioco laterale della seconda fascia elastica Gioco laterale della fascia elastica raschiaolio | 0,0017-0,0027 0,0009-0,0029 0,0004-0,0059 |
Tabella 10. Specifiche dell'albero a camme-SE8-550
Aspirazione | Dati tecnici |
|---|---|
Apertura | F-9,4° B; R-6,4° B |
Chiusura | F-41,4° A; R-40°A |
Durata | F-230,8°; R-226,8° |
Alzata massima della valvola | I -552 pollici |
Alzata della valvola al PMS | F-116 pollici; R-102 pollici |
Scarico | Dati tecnici |
Apertura | F-69,4° BBDC: R-68,4°BBDC |
Chiusura | F-5,8° A; R-2,8° A |
Durata | F-255,2°; R-251,2° |
Alzata massima della valvola | 0,551 pollici. |
Alzata della valvola al PMS | F-0,102 pollici; R-0,091 pollici |
Fasatura delle camme @ 0.050 pollici Alzata punteria in gradi dell’albero a gomiti | |
LIMITI DI USURA
NOTA
Vedere i dati tecnici del motore nel manuale di manutenzione per le specifiche non indicate nelle tabelle che seguono.
Utilizzare i limiti di usura come guida per la sostituzione dei componenti.
Tabella 11. Pistoni
Accoppiamento cilindro-pistone (lasco) | Limite di usura (in) |
|---|---|
Accoppiamento nel cilindro (lasco) | 0.0045 |
Accoppiamento dello spinotto del pistone (lasco) | 0.0010 |
Apertura delle fasce elastiche superiore Apertura della seconda fascia elastica Apertura della fascia elastica raschiaolio | 0.030 0.034 0.038 |
Gioco laterale della fascia elastica superiore Gioco laterale della seconda fascia elastica Gioco laterale della fascia elastica raschiaolio | 0.0035 0.0035 0.0067 |
