MOTOR SCREAMIN' EAGLE MILWAUKEE-EIGHT 135
941004462024-01-23
INFORMACIÓN GENERAL
Tabla 1. Información general
Kits | Herramientas sugeridas | Nivel de habilidad(1) |
|---|---|---|
16200759, 16200760, 16200767, 16200937 | Gafas de seguridad, llave dinamométrica, Digital Technician II (DT II) , llaves especiales H-D |  |
(1) Se requiere DTII y la instalación por parte de un concesionario
CONTENIDOS DEL KIT

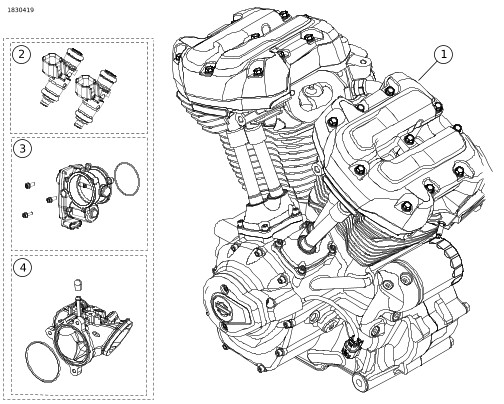

Figura 1. Motor Screamin' Eagle Milwaukee-Eight 135
Tabla 2. Motor Screamin' Eagle Milwaukee-Eight 135
 | Verifique que todos los contenidos estén presentes en el equipo antes de instalar o quitar elementos del vehículo. | ||||
|---|---|---|---|---|---|
Artículo | Cantidad | Descripción | N.º de pieza | Notas | |
 | 1 | 1 | Conjunto del motor | 16200759, 16200760, 16200767, 16200937 | |
| 2 | 1 | Kit de inyector de flujo alto Screamin Eagle | 27400067 | |
| 3 | 1 | Kit de cuerpo del acelerador Screamin' Eagle 68 mm | 27300194 | |
| 4 | 1 | Colector de admisión con puerto CNC de 68 mm | 27300217 | |

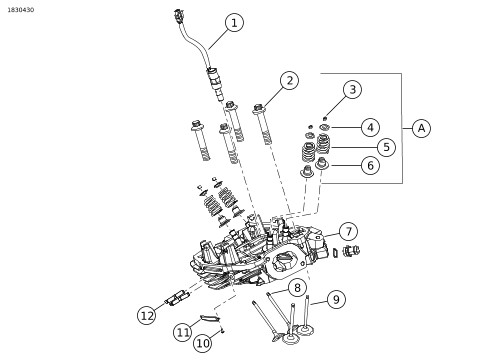

Figura 2. Culatas de Screamin' Eagle Milwaukee-Eight 135
Tabla 3. Culatas de Screamin' Eagle Milwaukee-Eight 135
| Verifique que todos los contenidos estén presentes en el equipo antes de instalar o quitar elementos del vehículo. | ||||
|---|---|---|---|---|---|
Artículo | Cantidad | Descripción | N.º de pieza | Notas | |
| 1 | 2 | Liberación automática de la compresión | 18400073B | |
| 2 | 8 | Tuerca de reborde | 10200303 | |
| 3 | 16 | Fijador, válvula | No se vende por separado | |
| 4 | 8 | Collarín, resorte de la válvula | No se vende por separado | |
| 5 | 8 | Resorte de válvula | No se vende por separado | |
| 6 | 8 | Sello, válvula | No se vende por separado | |
| 7 | 1 | Conjunto de culata, trasero, granito negro | 16501088 | |
| 1 | Conjunto de culata, delantero, negro granito | 16501086 | ||
| 1 | Conjunto de culata, trasero, negro | 16501087 | ||
| 1 | Conjunto de culata, delantero, negro | 16501085 | ||
| 8 | 2 | Válvula de escape, 34 mm | 18000057 | |
| 9 | 2 | Válvula de admisión, 42 mm | 18000056 | |
| 10 | 4 | Tornillo, cabeza de botón, TORX | 68120-00 | |
| 11 | 2 | Medallón, 135 | 14102009 | |
| 12 | 4 | Espárrago, puerto de escape | 10900015A | |
Artículos mencionados, pero no incluidos en el kit | |||||
| A | Kit de resorte de válvula, Screamin' Eagle | 18100080 | ||
Figura 3. Pistones de Screamin' Eagle Milwaukee Eight 135
Tabla 4. Pistones de Screamin' Eagle Milwaukee Eight 135
| Verifique que todos los contenidos estén presentes en el equipo antes de instalar o quitar elementos del vehículo. | ||||
|---|---|---|---|---|---|
Artículo | Cantidad | Descripción | N.º de pieza | Notas | |
| 1 | 1 | Kit de pistón, delantero y trasero (incluye artículos 2-4) | 21900164A | |
| 2 | 2 | Juego del anillos del pistón, estándar | 22000126 | |
| 3 | 4 | Anillo de seguridad, pasador del pistón | 22097-99 | |
| 4 | 2 | Pasador del pistón | 22310-10 | |
Figura 4. Cilindros de Screamin' Eagle Milwaukee-Eight 135
Tabla 5. Cilindros de Screamin' Eagle Milwaukee-Eight 135
| Verifique que todos los contenidos estén presentes en el equipo antes de instalar o quitar elementos del vehículo. | ||||
|---|---|---|---|---|---|
Artículo | Cantidad | Descripción | N.º de pieza | Notas | |
| 1 | 2 | Kit de cilindros de Screamin Eagle, 4.310 pulg., cilindros delanteros y traseros, granito negro (incluye artículos 2-4) | 16800404 | |
| 2 | Kit de cilindros Screamin Eagle, 4.310 pulg., cilindros delanteros y traseros, negro (incluye artículos 2-4) | 16800407 | ||
| 2 | 4 | Pasador de localización, anillo | 16589-99A | |
| 3 | 2 | Junta, base del cilindro | 16500332A | |
| 4 | 2 | Junta, base del cilindro | 16500657A | |

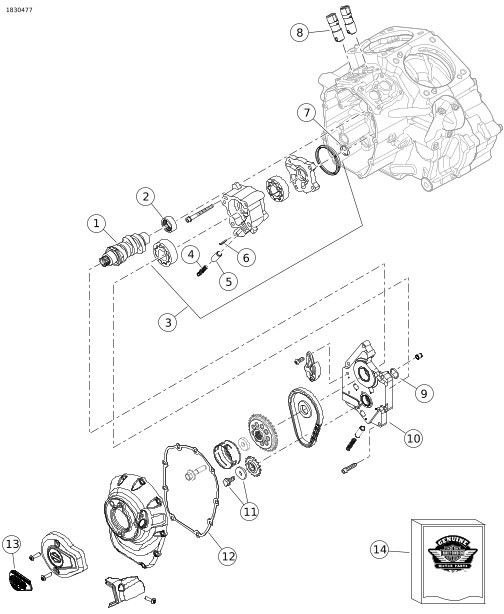

Figura 5. Componentes de la caja de levas de Screamin' Eagle Milwaukee-Eight 135
Tabla 6. Componentes de la caja de levas de Screamin' Eagle Milwaukee-Eight 135
| Verifique que todos los contenidos estén presentes en el equipo antes de instalar o quitar elementos del vehículo. | ||||
|---|---|---|---|---|---|
Artículo | Cantidad | Descripción | N.º de pieza | Notas | |
| 1 | 1 | Kit de levas, SE8-550 | 25400432 | |
| 2 | 1 | Kit de cojinete de agujas, árbol de levas | 24018-10 | |
| 3 | 1 | Conjunto de la bomba de aceite | 92400278 | |
| 4 | 1 | Relieve, válvula de descarga | 26210-99 | |
| 5 | 1 | Válvula de descarga, desvío de la bomba de aceite | 26400-82B | |
| 6 | 1 | Pasador cilíndrico | 601 | |
| 7 | 1 | O-ring | 11293 | |
| 8 | 4 | Buzos hidráulicos: | 18572-13 | |
| 9 | 1 | O-ring | 11900103 | |
| 10 | 1 | Conjunto de la placa del árbol de levas | 25400419 | |
| 11 | 1 | Kit de retención | 25566-06 | |
| 12 | 1 | Junta, cubierta del árbol de levas | 25700370 | |
| 13 | 1 | Medallion, 135, Stage IV | 14102009 | |
| 14 | 1 | Kit de la junta | 25700731 | |
GENERALIDADES
Modelos
Para obtener información sobre la compatibilidad de los modelos, vea el catálogo de venta al detalle de Piezas y accesorios (Piezas y accesorios) (piezas y accesorios) o la sección Piezas y accesorios en www.harley-davidson.com .
Compruebe que se esté usando la versión más actual de la hoja de instrucciones. Está disponible en: h-d.com/isheets
Contacte con el Centro de soporte para clientes de Harley-Davidson al 1-800-258-2464 (solamente EE. UU.) o al 1-414-343-4056.
Requisitos de instalación
¡ADVERTENCIALa seguridad del motociclista y del pasajero dependen de la instalación correcta de este kit. Use los procedimientos correspondiente del Manual de servicio. Si el procedimiento no está dentro de sus capacidades o si no tiene las herramientas correctas, pida a un concesionario Harley-Davidson que realice la instalación. La instalación incorrecta de este kit podría resultar en lesiones graves o la muerte. (00333b)
NOTA
Esta hoja de instrucciones hace referencia a la información del Manual de servicio. Para esta instalación, se requiere un Manual de servicio para la motocicleta de este modelo del año y modelo y está disponible en:
- Un concesionario Harley-Davidson.
- El Portal de información de H-D Service, un acceso por suscripción disponible para la mayoría de los modelos de 2001 y posteriores. Para obtener más información, consulte Preguntas frecuentes sobre suscripciones .
- El kit requiere una recalibración de Módulo de control electrónico (ECM) . Consulte con un concesionario Harley-Davidson.
- Es posible que se requiera la compra por separado del cabezal de escape (P/N 65600177) para respetar el cumplimiento normativo. Vaya a un concesionario Harley-Davidson.
- El embrague deslizante y de asistencia de 10 placas utilizado en los vehículos Milwaukee-eight tiene capacidad suficiente para ser válido para este kit en la mayoría de las aplicaciones. Instale únicamente muelles de mayor capacidad si se produce un deslizamiento del embrague. Los muelles de mayor capacidad aumentarán el esfuerzo de la palanca del embrague.
Estos artículos se encuentran disponibles en su concesionario local de Harley-Davidson.
PREPARACIÓN
| 1. | Coloque la motocicleta en posición vertical. Vea el manual de servicio. | |
| 2. | Desactive el sistema de seguridad. Vea el manual de servicio. | |
| 3. | Extraiga el asiento. Vea el manual de servicio. | |
| 4. | Quite el fusible principal. Vea el manual de servicio. | |
| 5. | Extraiga el tanque de combustible. Vea el manual de servicio. | |
| 6. | Culatas refrigeradas por líquido con radiador de posición central: Drene el sistema de refrigeración. Vea el manual de servicio. |
EXTRACCIÓN
| 1. | Extraiga el motor del chasis. Ver la sección MOTOR en el manual de servicio. |
INSTALACIÓN
| 1. | Antes de instalar el motor, asegúrese de que no haya residuos ni contaminantes en el sistema de aceite. Haga que un distribuidor o técnico calificado de Harley-Davidson enjuague el colector de aceite. Si el motor extraído tenía daños internos, sustituya el colector de aceite. | |
| 2. | Extraiga las tapas del conducto de aceite o los tapones del motor a la interfaz de la transmisión. | |
| 3. | Instale el motor en el chasis. Vea la sección MOTOR en el Manual de servicio. | |
| 4. | Instale el cuerpo de inducción y los inyectores de alto flujo siguiendo las instrucciones de este kit. |
Finalización
NOTA
Para conocer el procedimiento de purga de refrigerante más reciente y las herramientas necesarias, consulte la versión electrónica del manual de servicio en Consulte : https://serviceinfo.harley-davidson.com.
Es posible que el manual de servicio CVO 2023 impreso inicial para Street Glide (FLHXSE) y Road Glide (FLTRXSE) no tenga la información actualizada.
| 1. | Culatas refrigeradas por líquido con radiador de posición central: Dar servicio al sistema del refrigerante. Vea el manual de servicio. | |
| 2. | Instale el tanque de combustible. Vea el manual de servicio. | |
| 3. | Instale el fusible principal. Vea el manual de servicio. | |
| 4. | Instale el asiento. Luego de instalar el asiento, tire de él hacia arriba para comprobar que esté seguro. Vea el manual de servicio. | |
| 5. | Calibre el ECM con una calibración correcta para su configuración. Consulte con el concesionario para obtener detalles. | |
| 6. | Maneje la motocicleta hasta que el motor esté a temperatura normal de funcionamiento. Repita varias veces para verificar su operación adecuada. |
FUNCIONAMIENTO
Consulte el manual del propietario para REGLAS DE CONDUCCIÓN DURANTE EL ASENTAMIENTO.
MANTENIMIENTO
| 1. | Consulte el PROGRAMA DE MANTENIMIENTO en el manual de servicio o en el manual del propietario del vehículo. | |
| 2. | Consulte la sección MOTOR del manual de servicio para conocer los procedimientos de servicio adecuados. |
ESPECIFICACIONES DEL MOTOR 135
NOTA
Las siguientes secciones ofrecen información exclusiva que no aparece en la sección MOTOR del Manual de servicio de Touring del motor Milwaukee-Eight.
Tabla 7. Motor: Screamin' Eagle Milwaukee Eight 135
Artículo | Especificación | |
|---|---|---|
Relación de compresión | 11.7:1 | |
Diámetro | 4,310 pulg. | 109,5 mm |
Carrera | 4,625 pulg. | 117,5 mm |
Desplazamiento | 135 pulg³ | 2217 cc |
Sistema de lubricación | Sumidero seco presurizado con enfriador de aceite | |
TOLERANCIAS DE FABRICACIÓN
Vea las especificaciones del motor en el Manual de servicio para cualquier especificación que no aparezca en las siguientes tablas.
Tabla 8. Especificaciones del resorte de válvula
ARTÍCULO | PRESIÓN | DIMENSIONES |
|---|---|---|
Altura 1 | 100 lbs (45 kg) | 1,470 pulg. (37,4 mm) |
Altura 2 | 262 lbs (119 kg) | 0,97 pulg. (24,6 mm) |
Longitud libre | n/a | 1,779 pulg. (45,2 mm) |
Tabla 9. Pistones
Pistón: | Holgura (pulg.) |
|---|---|
Pistón al ajuste del cilindro (flojo) | 0.0045 |
Ajuste del pasador del pistón (flojo) | 0.0002-0.0005 |
Espacio libre del extremo de los anillos superiores Espacio libre del extremo del segundo anillo Espacio libre del riel del anillo de control de aceite | 0,015-0,025 0,015-0,025 0,015±0,009 |
Holgura lateral del anillo superior Holgura lateral del segundo anillo Holgura lateral del anillo de control de aceite | 0,0017-0,0027 0,0009-0,0029 0,0004-0,0059 |
Tabla 10. Especificaciones del árbol de levas-SE8-550
Admisión | Especificación |
|---|---|
Se abre | F-9.4° B; R-6.4° B |
Se cierra | F-41.4° A; R-40°A |
Duración | F-230.8°; R-226.8° |
Carrera máxima de la válvula | I -552 pulg. |
Elevación de válvulas @ TDC | F-.116 pulg.; R-.102 pulg. |
Escape | Especificación |
Se abre | F-69.4° BBDC: R-68.4°BBDC |
Se cierra | F-5.8° A; R-2.8° A |
Duración | F-255.2°; R-251.2° |
Carrera máxima de la válvula | 0.551 pulg. |
Elevación de válvulas @ TDC | F-0.102 pulg.; R-0.091 pulg. |
Sincronización de levas @ 0,050 pulg. Elevación del levantaválvulas en grados de cigüeñal | |
LÍMITES DE DESGASTE DE SERVICIO
NOTA
Vea las especificaciones del motor en el Manual de servicio para cualquier especificación que no aparezca en las siguientes tablas.
Use los límites de desgaste como una guía para el reemplazo de las piezas.
Tabla 11. Pistones
Pistón al ajuste del cilindro (flojo) | Límite de desgaste (pulg.) |
|---|---|
Ajuste en el cilindro (flojo) | 0.0045 |
Ajuste del pasador del pistón (flojo) | 0.0010 |
Espacio libre del extremo de los anillos superiores Espacio libre del extremo del segundo anillo Espacio libre del riel del anillo de control de aceite | 0.030 0.034 0.038 |
Holgura lateral del anillo superior Holgura lateral del segundo anillo Holgura lateral del anillo de control de aceite | 0.0035 0.0035 0.0067 |
