SCREAMIN' EAGLE MILWAUKEE-EIGHT 135 CRATE ENGINE

941004462024-01-23

GENEREL INFORMATION

Tabel 1. Generelle oplysninger

Sæt	Foreslåede værktøjer	Færdighedsniveau⁽¹⁾
16200759, 16200760, 16200767, 16200937	Sikkerhedsbriller, momentnøgle, Digital tekniker II (DT II) , H-D specialværktøj

(1) DTII og forhandlerinstallation påkrævet

SÆTTETS INDHOLD

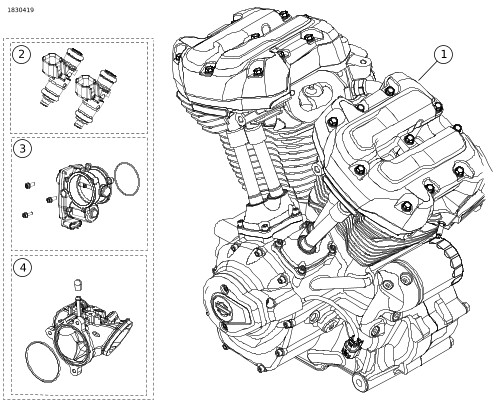

Figur 1. Screamin Eagle Milwaukee Otte 135 Crate Engine

Tabel 2. Screamin Eagle Milwaukee Otte 135 Crate Engine

Kontrollér, at alle dele er i sættet, inden du monterer eller afmonterer elementer fra køretøjet.
Punkt	Antal	Beskrivelse	Delnr.	Noter
1	1	Motor samling	16200759, 16200760, 16200767, 16200937
2	1	Screamin Eagle High-Flow injektorsæt	27400067
3	1	Sæt med 68 mm gasspjæld til Screamin' Eagle	27300194
4	1	68 mm CNC-portet indsugningsmanifold	27300217

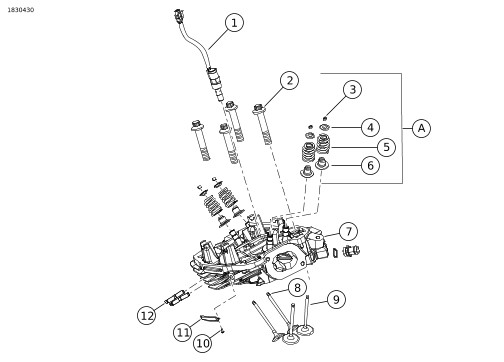

Figur 2. Screamin' Eagle Milwaukee-Eight 135 topstykker

Tabel 3. Screamin' Eagle Milwaukee-Eight 135 topstykker

	Kontrollér, at alle dele er i sættet, inden du monterer eller afmonterer elementer fra køretøjet.
	Punkt	Antal	Beskrivelse	Delnr.	Noter
	1	2	Automatisk komprimeringsfrigørelse	18400073B
	2	8	Flangemøtrik	10200303
	3	16	Keeper, ventil	Sælges ikke separat
	4	8	Krave, ventilfjeder	Sælges ikke separat
	5	8	Ventil fjeder	Sælges ikke separat
	6	8	Tætning, ventil	Sælges ikke separat
	7	1	Cylinderhoved, bageste, sort granit	16501088
		1	Cylinderhoved montering, for, sort granit	16501086
		1	Cylinderhoved montering, bag, sort	16501087
		1	Cylinderhoved montering, for, sort	16501085
	8	2	Udstødningsventil, 34 mm	18000057
	9	2	Indsugningsventil, 42 mm	18000056
	10	4	Skrue, knaphoved, TORX	68120-00
	11	2	Medaljon, 135	14102009
	12	4	Stud, udstødningsport	10900015A
Genstande nævnt, men ikke inkluderet i sættet
	A		Ventil fjeder sæt, Screamin' Eagle	18100080

Figur 3. Screamin' Eagle Milwaukee-Eight 135 stempler

Tabel 4. Screamin' Eagle Milwaukee-Eight 135 stempler

Kontrollér, at alle dele er i sættet, inden du monterer eller afmonterer elementer fra køretøjet.
Punkt	Antal	Beskrivelse	Delnr.	Noter
1	1	Stempelsæt, for og bag (inkluderer punkt 2-4)	21900164A
2	2	Stempelring sæt, standard	22000126
3	4	Låsering, stempelstift	22097-99
4	2	Stempelstift	22310-10

Figur 4. Screamin' Eagle Milwaukee-Eight 135 cylindre

Tabel 5. Screamin' Eagle Milwaukee-Eight 135 cylindre

Kontrollér, at alle dele er i sættet, inden du monterer eller afmonterer elementer fra køretøjet.
Punkt	Antal	Beskrivelse	Delnr.	Noter
1	2	Screamin Eagle Cylinder sæt, 4.310 tommer, forreste og bageste cylindre, sort granit (inkluderer dele 2-4)	16800404
1	2	Screamin Eagle Cylinder sæt, 4.310 tommer, forreste og bageste cylindre, sort (inkluderer dele 2-4)	16800407
2	4	Dyvelnål, ring	16589-99A
3	2	Pakning, cylinderbund	16500332A
4	2	Pakning, cylinderbund	16500657A

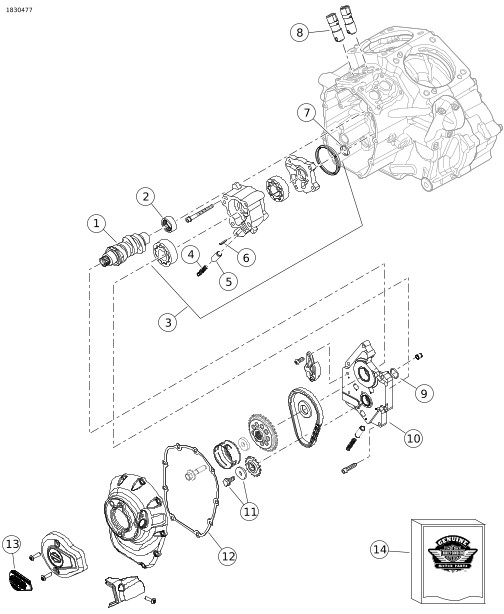

Figur 5. Screamin 'Eagle Milwaukee-Eight 135 knastaksel Chest komponenter

Tabel 6. Screamin 'Eagle Milwaukee-Eight 135 knastaksel Chest komponenter

Kontrollér, at alle dele er i sættet, inden du monterer eller afmonterer elementer fra køretøjet.
Punkt	Antal	Beskrivelse	Delnr.	Noter
1	1	Sæt med knastaksel, SE8-550	25400432
2	1	Sæt med nåleleje, knastaksel	24018-10
3	1	Oliepumpesæt	92400278
4	1	Fjeder, aflastningsventil	26210-99
5	1	Aflastningsventil, oliepumpe bypass	26400-82B
6	1	Rullestift	601
7	1	O-ring	11293
8	4	Hydrauliske lifte	18572-13
9	1	O-ring	11900103
10	1	Samling af knastakselplade	25400419
11	1	Fastholdelsessæt	25566-06
12	1	Pakning, knastakseldæksel	25700370
13	1	Medaljon, 135, etape IV	14102009
14	1	PAKNINGSSÆT	25700731

GENERELT

Modeller

Find oplysninger om, hvilke modeller delen passer til, i Reservedele og tilbehør (P&A) detailkataloget eller afsnittet "Parts and Accessories" (Reservedele og tilbehør) i www.harley-davidson.com .

Kontroller, at du bruger den nyeste version af instruktionsarket. Den er tilgængelig på: h-d.com/isheets

Kontakt Harley-Davidson Customer Support Center på 1-800-258-2464 (kun USA) eller 1-414-343-4056.

Installationskrav

ADVARSEL

Førerens og passagerens sikkerhed afhænger af, at dette sæt monteres korrekt. Brug de relevante procedurer i servicehåndbogen. Hvis du ikke magter proceduren eller ikke har de korrekte værktøjer, skal du få en Harley-Davidson forhandler til at udføre monteringen. Forkert montering af sættet kan resultere i dødsfald eller alvorlig personskade. (00333b)

BEMÆRK

Dette instruktionsark henviser til oplysninger i servicehåndbogen. En servicehåndbog til den pågældende motorcykelmodel og årgang er nødvendig for at udføre denne installation. Den fås hos:

En Harley-Davidson forhandler.
H-D Service-informationsportal er en abonnementsbaseret adgang, der er tilgængelig for de fleste 2001 og nyere modeller. For flere oplysninger se under Ofte stillede spørgsmål om abonnementer .

Disse dele kan fås hos din lokale Harley-Davidson forhandler.

Sæt kræver Elektronisk kontrolmodul (ECM) -omkalibrering. Kontakt en Harley-Davidson forhandler.
Separat køb af udstødningshoved (del nr. 65600177) kan være nødvendigt for at opretholde overholdelsen. Kontakt en Harley-Davidson forhandler.
10-plade assist og glidekobling brugt i Milwaukee-eight køretøjer har i de fleste tilfælde tilstrækkelig kapacitet til at understøtte dette sæt. Monter kun fjedre med højere kapacitet, hvis koblingsglidning opstår. Fjedre med højere kapacitet gør koblingsgrebet strammere.

KLARGØR

1.	Placer motorcyklen i opretstående stilling. Se servicehåndbogen.
2.	Frakobling af sikkerhedssystem. Se servicehåndbogen.
3.	Fjern sadlen. Se servicehåndbogen.
4.	Fjern hovedsikringen. Se servicehåndbogen.
5.	Afmonter brændstoftanken. Se servicehåndbogen.
6.	Væskekølede topstykker med centerposition radiator: Radiator: Afløb kølevæske system. Se servicehåndbogen.

AFMONTER

Afmonter motor fra chassis. Se MOTOR-afsnittet i servicehåndbogen.

MONTERING

1.	Før du monterer motoren, skal du sikre dig, at der ikke er snavs eller urenheder i oliesystemet. Få oliebundkaret skyllet igennem hos en Harley-Davidson-forhandler eller af kvalificeret tekniker. Hvis den afmonterede motor, havde indvendige skader, skal du udskifte oliebundkaret.
2.	Afmonter oliekanalhætterne eller -propperne på motorens transmissions-interface.
3.	Monter motoren på chassiset. Se MOTOR-afsnittet i servicehåndbogen.
4.	Installer gashåndtag og højflowinjektorer ved at følge instruktionerne i dette sæt.

UDFØRT

BEMÆRK

For den nyeste kølevæskeblødningsprocedure og nødvendige værktøjer henvises til den elektroniske version af servicemanualen i Jævnfør: https://serviceinfo.harley-davidson.com.

Den oprindeligt trykte 2023 CVO-servicemanual til Street Glide (FLHXSE) og Road Glide (FLTRXSE) har muligvis ikke de aktuelle oplysninger.

1.	Væskekølede topstykker med centerposition radiator: Radiator: Service kølevæske system. Se servicehåndbogen.
2.	Monter brændstoftanken. Se servicehåndbogen.
3.	Monter hovedsikringen. Se servicehåndbogen.
4.	Monter sadlen. Når sadlen er monteret, skal du trække op i den for at kontrollere, at den sidder korrekt. Se servicehåndbogen.
5.	Kalibrer ECM med korrekt kalibrering til konfiguration. Kontakt forhandleren for yderligere oplysninger.
6.	Lad motoren køre, indtil olien har normal driftstemperatur. Gentag det flere gange for at bekræfte korrekt funktion.

BETJENING

Se instruktionsbogen for REGLER FOR TILKØRSEL.

VEDLIGEHOLDELSE

1.	Se VEDLIGEHOLDELSESPLANEN i køretøjets servicemanual eller instruktionsbogen.
2.	Se MOTOR-afsnittet i servicemanualen for korrekte serviceprocedurer.

135 MOTOR SPECIFIKATIONER

BEMÆRK

De følgende afsnit indeholder unikke oplysninger, der ikke er tilgængelige i afsnittet Touring service manual ENGINE for Milwaukee-Eight motoren.

Tabel 7. Motor: Screamin' Eagle Milwaukee Eight 135

Punkt	Specifikation
Komprimeringsforhold	11.7:1
Udboring	4,310 tommer	109,5 mm
Takt	4,625 tommer	117,5 mm
Slagvolumen	135 cu ind	2217 cc
Smøresystem	Tør oliesump under tryk med oliekøler

FREMSTILLINGSTOLERANCER

Se specifikationerne for motoren i servicemanualen for alle specifikationer, der ikke er vist i følgende tabeller.

Tabel 8. Specifikationer for ventilfjeder

ELEMENT	TRYK	DIMENSION
Højde 1	100 lbs (45 kg)	1,470 tommer. (37,4 mm)
Højde 2	262 lbs (119 kg)	0,97 tommer (24,6 mm)
Frilængde	n/a	1,779 tommer (45,2 mm)

Tabel 9. Stempler

Stempel:	Afstand (tommer.)
Stempel-til-cylinder, tilpasning (løs)	0.0045
Stempelstift, tilpasning (løs)	0.0002-0.0005
Topring, afslutning Ring 2, afslutning Oliekontrolring, mellemrum	0,015-0,025 0,015-0,025 0.015±0.009
Topring, sideafstand Ring 2, sideafstand Oliekontrolring, sideafstand	0,0017-0,0027 0,0009-0,0029 0,0004-0,0059

Tabel 10. Kamaksel Specifikationer-SE8-550

Indsugning	Specifikation
Åbner	F-9,4° B; R-6,4° B
Lukker	F-41,4° A; R-40°A
Varighed	F-230,8°; R-226,8°
Maksimalt ventilløft	1 - 552 tommer.
Valve Lift @ TDC	F-.116vtommer: R-.112 tommer
Udstødning	Specifikation
Åbner	F-69.4° BBDC: R-68.4°BBDC
Lukker	F-5,8° A; R-2,8° A
Varighed	F-255,2°; R-251,2°
Maksimalt ventilløft	0,551 tommer.
Valve Lift @ TDC	F-0,102 tommer; R-0,091 tommer.
Cam Timing @ 0.050 in. Tappet løft i krumtapakselgrader

NEDSLIDNINGSGRÆNSER

BEMÆRK

Se specifikationerne for motoren i servicemanualen for alle specifikationer, der ikke er vist i følgende tabeller.

Brug slidgrænser som vejledning til udskiftning af dele.

Tabel 11. Stempler

Stempel-til-cylinder, tilpasning (løs)	Slidgrænse (tommer)
Tilpasning i cylinder (løs)	0.0045
Stempelstift, tilpasning (løs)	0.0010
Topring, afslutning Ring 2, afslutning Oliekontrolring, mellemrum	0.030 0.034 0.038
Topring, sideafstand Ring 2, sideafstand Oliekontrolring, sideafstand	0.0035 0.0035 0.0067
