SCREAMIN' EAGLE MILWAUKEE-EIGHT 135箱式发动机
941004462024-01-23
基本信息
表1。 概述
套件 | 建议工具 | 技能水平(1) |
|---|---|---|
16200759, 16200760, 16200767, 16200937 | 防护眼镜、扭矩扳手、 Digital Technician II (DT II) 、H-D专用工具 |  |
(1) 需要 DTII 和经销商安装
套件内容
图1。 Screamin' Eagle Milwaukee-Eight 135箱式发动机
表2。 Screamin' Eagle Milwaukee-Eight 135箱式发动机
 | 在安装或拆卸车辆物件之前，请确认套件中的所有内容物都齐全。 | ||||
|---|---|---|---|---|---|
项目 | 数量 | 描述 | 零件编号 | 注意 | |
 | 1 | 1 | 发动机组件 | 16200759, 16200760, 16200767, 16200937 | |
| 2 | 1 | Screamin Eagle大流量喷油器套件 | 27400067 | |
| 3 | 1 | Screamin Eagle 68毫米节气门体套件 | 27300194 | |
| 4 | 1 | 68毫米CNC加工进气歧管 | 27300217 | |
图2。 Screamin' Eagle Milwaukee-Eight 135汽缸头
表3。 Screamin' Eagle Milwaukee-Eight 135汽缸头
| 在安装或拆卸车辆物件之前，请确认套件中的所有内容物都齐全。 | ||||
|---|---|---|---|---|---|
项目 | 数量 | 描述 | 零件编号 | 注意 | |
| 1 | 2 | 自动压缩释放装置 | 18400073B | |
| 2 | 8 | 凸缘螺母 | 10200303 | |
| 3 | 16 | 阀门夹头 | 不单独出售 | |
| 4 | 8 | 阀门弹簧卡圈 | 不单独出售 | |
| 5 | 8 | 气门弹簧 | 不单独出售 | |
| 6 | 8 | 阀门密封件 | 不单独出售 | |
| 7 | 1 | 汽缸头组件，后，黑色花岗岩 | 16501088 | |
| 1 | 汽缸头组件，前，黑色花岗岩 | 16501086 | ||
| 1 | 汽缸头组件，后，黑色 | 16501087 | ||
| 1 | 汽缸头组件，前，黑色 | 16501085 | ||
| 8 | 2 | 排气阀，34毫米 | 18000057 | |
| 9 | 2 | 进气阀，42毫米 | 18000056 | |
| 10 | 4 | 半圆头TORX螺丝 | 68120-00 | |
| 11 | 2 | 徽章，135 | 14102009 | |
| 12 | 4 | 排气口螺柱 | 10900015A | |
提到但套件中不包括的项目： | |||||
| A | 阀门弹簧套件，Screamin' Eagle | 18100080 | ||
图3。 Screamin' Eagle Milwaukee-Eight 135活塞
表4。 Screamin' Eagle Milwaukee-Eight 135活塞
| 在安装或拆卸车辆物件之前，请确认套件中的所有内容物都齐全。 | ||||
|---|---|---|---|---|---|
项目 | 数量 | 描述 | 零件编号 | 注意 | |
| 1 | 1 | 活塞套件，前后（包括项目2-4） | 21900164A | |
| 2 | 2 | 活塞环组，标准 | 22000126 | |
| 3 | 4 | 活塞销锁定环 | 22097-99 | |
| 4 | 2 | 活塞销 | 22310-10 | |
图4。 Screamin' Eagle Milwaukee-Eight 135汽缸
表5。 Screamin' Eagle Milwaukee-Eight 135汽缸
| 在安装或拆卸车辆物件之前，请确认套件中的所有内容物都齐全。 | ||||
|---|---|---|---|---|---|
项目 | 数量 | 描述 | 零件编号 | 注意 | |
| 1 | 2 | Screamin Eagle汽缸套件，4.310英寸，前后汽缸，黑色花岗岩（包括项目2-4） | 16800404 | |
| 2 | Screamin Eagle汽缸套件，4.310英寸，前后汽缸，黑色（包括项目2-4） | 16800407 | ||
| 2 | 4 | 接合销，环 | 16589-99A | |
| 3 | 2 | 汽缸底座密封垫 | 16500332A | |
| 4 | 2 | 汽缸底座密封垫 | 16500657A | |

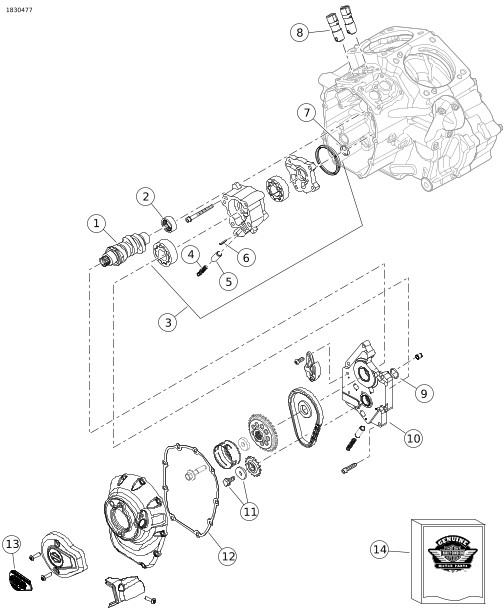

图5。 Screamin' Eagle Milwaukee-Eight 135凸轮轴室部件
表6。 Screamin' Eagle Milwaukee-Eight 135凸轮轴室部件
| 在安装或拆卸车辆物件之前，请确认套件中的所有内容物都齐全。 | ||||
|---|---|---|---|---|---|
项目 | 数量 | 描述 | 零件编号 | 注意 | |
| 1 | 1 | 凸轮轴套件，SE8-550 | 25400432 | |
| 2 | 1 | 滚针轴承套件，凸轮轴 | 24018-10 | |
| 3 | 1 | 油泵组件 | 92400278 | |
| 4 | 1 | 减压阀弹簧 | 26210-99 | |
| 5 | 1 | 减压阀，油泵旁路 | 26400-82B | |
| 6 | 1 | 空心定位销 | 601 | |
| 7 | 1 | O形环 | 11293 | |
| 8 | 4 | 液压挺杆 | 18572-13 | |
| 9 | 1 | O形环 | 11900103 | |
| 10 | 1 | 凸轮轴板组件 | 25400419 | |
| 11 | 1 | 固定套件 | 25566-06 | |
| 12 | 1 | 密封垫，凸轮轴盖 | 25700370 | |
| 13 | 1 | 徽章，135，Stage IV | 14102009 | |
| 14 | 1 | 密封垫套件 | 25700731 | |
概述
车型
关于车型适配信息，参见 零件与附件 (P&A) 零售目录或 www.harley-davidson.com 的零件与附件部分。
确定使用的是最新版的说明书。 获取方法： h-d.com/isheets
请联系哈雷戴维森客户支持中心，电话：1-800-258-2464（仅美国）或1-414-343-4056。
安装要求
警告骑手和乘客的安全取决于此套件的正确安装。 采用相关维修手册程序。 如果您没有能力执行此程序或者没有正确的工具，可请哈雷戴维森经销商执行此安装。 此套件安装不当可能造成死亡或重伤。 (00333b)
注意
此说明书引用了维修手册信息。 此安装需要该年款和车型摩托车维修手册，可从下列渠道获得：
- 哈雷戴维森经销商。
- H-D 维修信息门户网站，一款可用于多数 2001 年款及更新款车型的订阅服务。 更多信息，请参看 关于订阅的常见问题 。
- 套件需要对 电子控制模块 (ECM) 进行重新校准。 请联系哈雷戴维森经销店。
- 为了保持合规，可能需要单独购买排气总管（零件编号65600177）。 请联系哈雷戴维森经销商。
- Milwaukee-eight 车辆中使用的 10 片式辅助滑动离合器有足够的容量支持此套件，适用于大多数应用。 仅在离合器出现打滑情况时，才安装更高容量的弹簧。 高容量弹簧将增加离合器杆的操纵力。
这些项目在您当地的哈雷戴维森经销商店有售。
准备
| 1. | 将摩托车竖直停放。 参见维修手册。 | |
| 2. | 解除防盗系统设防。 参见维修手册。 | |
| 3. | 拆下座椅。 参见维修手册。 | |
| 4. | 拆卸主保险丝。 参见维修手册。 | |
| 5. | 拆下燃油箱。 参见维修手册。 | |
| 6. | 带中心位置散热器的 液冷式汽缸头： 排放冷却剂系统。 参见维修手册。 |
拆卸
| 1. | 从车架上拆下发动机。 参阅维修手册的“发动机”部分。 |
安装
| 1. | 安装发动机之前，确保机油润滑系统中无碎屑或未受到污染。 请哈雷戴维森经销商或有资质的技师清洗油底壳。 如果拆下的发动机有内部损坏，则更换油底壳。 | |
| 2. | 拆下发动机至变速箱接口处的油道盖或螺塞。 | |
| 3. | 将发动机安装至车架。 参见维修手册的发动机部分。 | |
| 4. | 按照此套件中的说明安装节气门体和大流量喷油器。 |
完成
注意
有关最新的冷却剂排气程序和所需工具，请参阅以下维修手册的电子版本： 参考: https://serviceinfo.harley-davidson.com。
Street Glide（FLHXSE）和Road Glide（FLTRXSE）的初始印刷版2023 CVO维修手册可能没有最新信息。
| 1. | 带中心位置散热器的 液冷式汽缸头： 维修冷却剂系统。 参见维修手册。 | |
| 2. | 安装燃油箱。 参见维修手册。 | |
| 3. | 安装主保险丝。 参见维修手册。 | |
| 4. | 安装座椅。 安装好座椅之后向上拉动座椅，确保固定牢靠。 参见维修手册。 | |
| 5. | 使用针对该配置的正确校准对 ECM 进行校准。 请咨询经销商获取详细信息。 | |
| 6. | 骑行摩托车，直至发动机处于正常的工作温度。 重复数次以检查确认其运行正常。 |
操作
请参阅车主手册，了解磨合骑行规则。
保养
| 1. | 参阅车辆的维修手册或车主手册中的维护计划。 | |
| 2. | 参阅维修手册的发动机部分了解正确维护程序。 |
135发动机规格
注意
以下部分提供的独特信息，是针对Milwaukee-Eight发动机的Touring维修手册“发动机”部分中未曾列明的。
表7。 发动机： Screamin' Eagle Milwaukee-Eight 135
项目 | 规格 | |
|---|---|---|
压缩比 | 11.7:1 | |
缸径 | 4.310 英寸 | 109.5 毫米 |
冲程 | 4.625英寸 | 117.5毫米 |
排量 | 135立方英寸 | 2212立方厘米 |
润滑系统 | 加压干油槽 带有机油冷却器 | |
制造公差
参阅维修手册中的发动机规格了解以下表格中未显示的任何规格。
表8。 阀门弹簧规格
项目 | 压力 | 尺寸 |
|---|---|---|
高度 1 | 45 千克（100 磅） | 37.4 毫米 （1.470 英寸） |
高度 2 | 119 千克（262 磅） | 24.6 毫米 （0.97 英寸） |
自由长度 | N/A | 45.2 毫米 （1.779 英寸） |
表9。 活塞
活塞： | 间隙（英寸） |
|---|---|
活塞至汽缸配合（松） | 0.0045 |
活塞销配合（松） | 0.0002-0.0005 |
顶环端隙 第二环端隙 控油环刮片间隙 | 0.015-0.025 0.015-0.025 0.015±0.009 |
顶环侧向间隙 第二环侧向间隙 控油环侧向间隙 | 0.0017-0.0027 0.0009-0.0029 0.0004-0.0059 |
表10。 凸轮轴规格-SE8-550
进气 | 规格 |
|---|---|
打开 | 前-9.4° B；后-6.4° B |
关闭 | 前-41.4° A；后-40°A |
期限 | 前-230.8°；后-226.8° |
最大阀门升程 | I -552英寸 |
TDC时的气门升程 | 前-.116英寸；后-.102英寸 |
排气 | 规格 |
打开 | 前-69.4° BBDC： 后-68.4°BBDC |
关闭 | 前-5.8° A；后-2.8° A |
期限 | 前-255.2°；后-251.2° |
最大阀门升程 | 0.551英寸 |
TDC时的气门升程 | 前-0.102英寸；后-0.091英寸 |
凸轮定时 @ 0.050 英寸 挺杆升程曲轴角度 | |
运行磨损限值
注意
参阅维修手册中的发动机规格了解以下表格中未显示的任何规格。
使用磨损限值做为更换零件的指南。
表11。 活塞
活塞至汽缸配合（松） | 磨损限值（英寸） |
|---|---|
汽缸配合（松） | 0.0045 |
活塞销配合（松） | 0.0010 |
顶环端隙 第二环端隙 控油环刮片间隙 | 0.030 0.034 0.038 |
顶环侧向间隙 第二环侧向间隙 控油环侧向间隙 | 0.0035 0.0035 0.0067 |
